Питание стационарного компьютера от свинцовых аккумуляторов

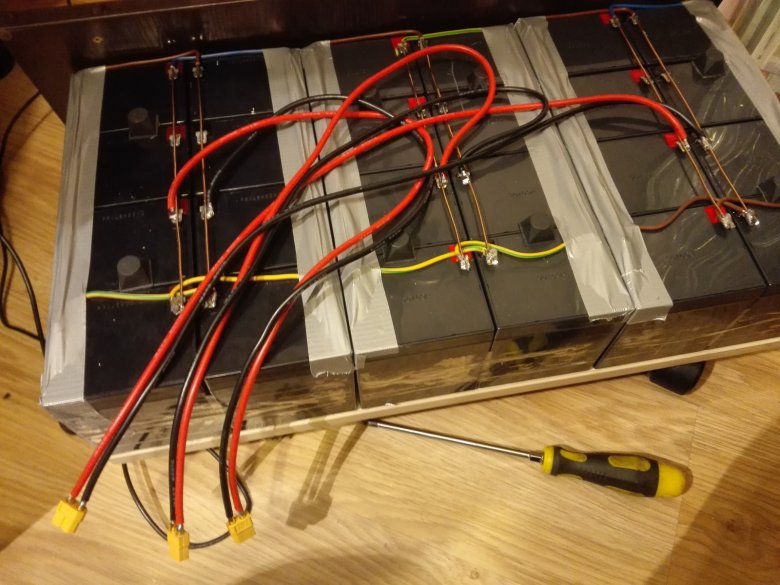

Аккумуляторная сборка на ~120а*ч собранная из отработавших регламентный срок в ИБП аккумов с номиналом по 5а*ч которые выбирал из из целой кучи по внутреннему сопротивлению и промеру ёмкости.

Припаяны "хвосты" для подключения их к блоку питания.

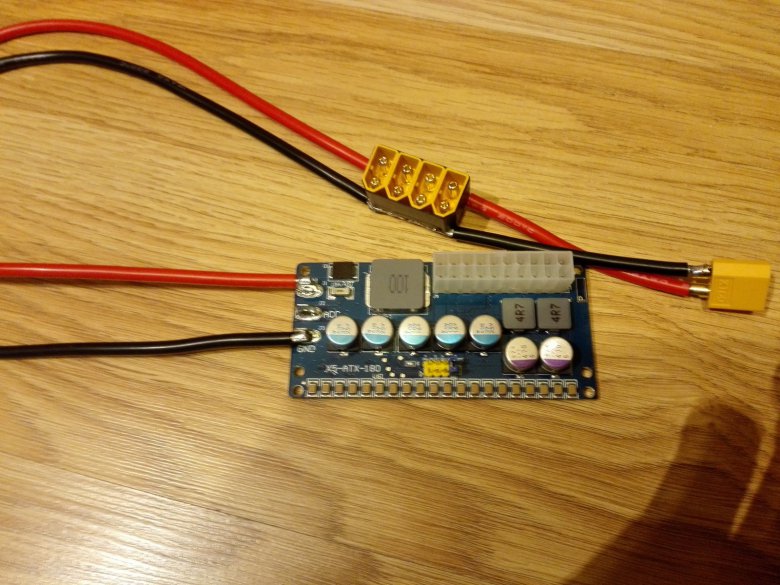

Блок питания с входным диапазоном 6-24V с Алиэкспресс (собственно вся комплектуха для сборки этого недоИБП кроме аккумов оттуда)

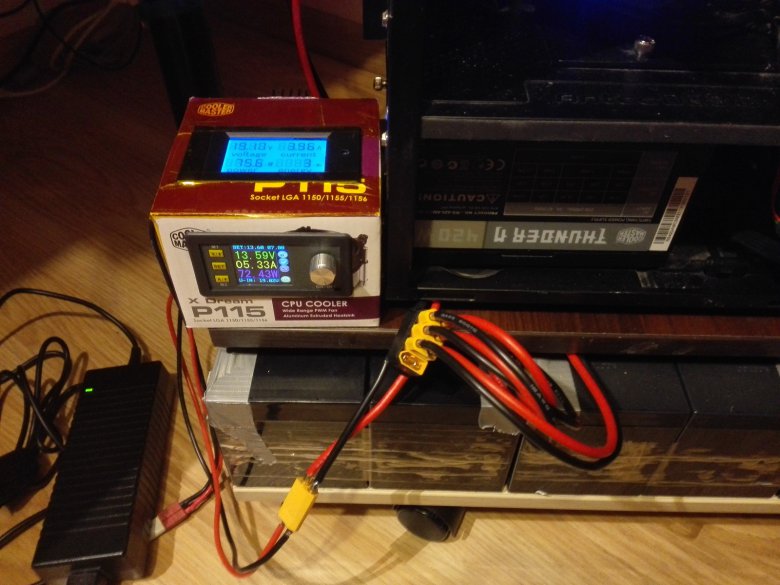

В картонной коробочке временное зарядное устройство. На вход к нему подключен ноутбучный БП 19,5V 135w. На выходе выставлено 13,6V, на таком уровне в дальнейшем будет поддерживаться заряд аккумуляторов и ток 7А (чтоб не перегружать БП).
Временное потому как после экспериментов оно будет заменено платой с СС-CV на LTC3780 без экранчиков и прочего.

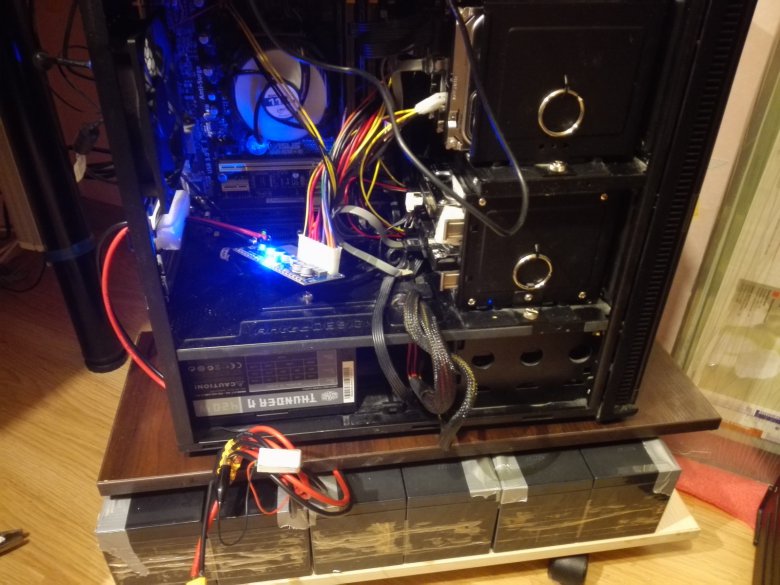

Общий вид того, что получилось на выходе.. Штатный БП пока ещё находится на своём месте. Комп это домашний сервак работающий нонстопом. Типовое потребление когда уснули не используемые HDD в районе 35-40вт. По прикидкам заряда аккумов должно хватить более чем на 30 часов.

Перебоев с электричеством нет, мне просто было интересно собрать всё это в кучу и посмотреть как работает. В теории ничего не мешает всё это добро уместить на месте штатного БП само собой с меньшим количеством аккумуляторов.
Если всё это добро доживёт до весеннего солнышка (в Питере с солнышком сейчас напряг) то аккумуляторы будут заряжаться не от розетки, а от солнцепанелей.
