как превратить диск HDD в шлифовальный станок

Решил я как-то сделать удобную шлифмашинку из жесткого диска и наждачной бумаги. Идея хороша, но есть в ней неприятная деталь. Многие современные харды на плате имеют защиту, которая стопает двигатель, если тому что-то мешает вращаться. Т.е. прислонил досочку слишком сильно, диск встал, и решение только одно - перезапускать блок питания. Похожее есть и при отсутствии читающих головок, без них вообще не запустится.

У меня как раз завалялись диски, и хотелось из них что-нибудь сделать.

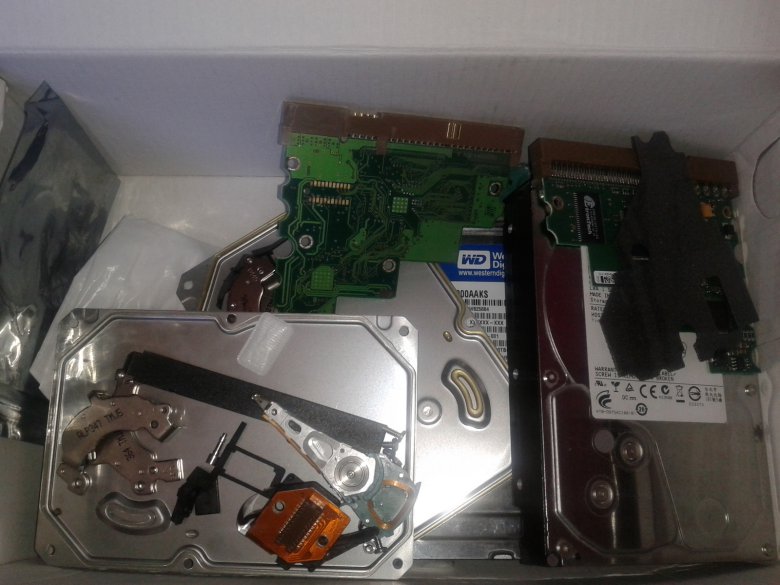

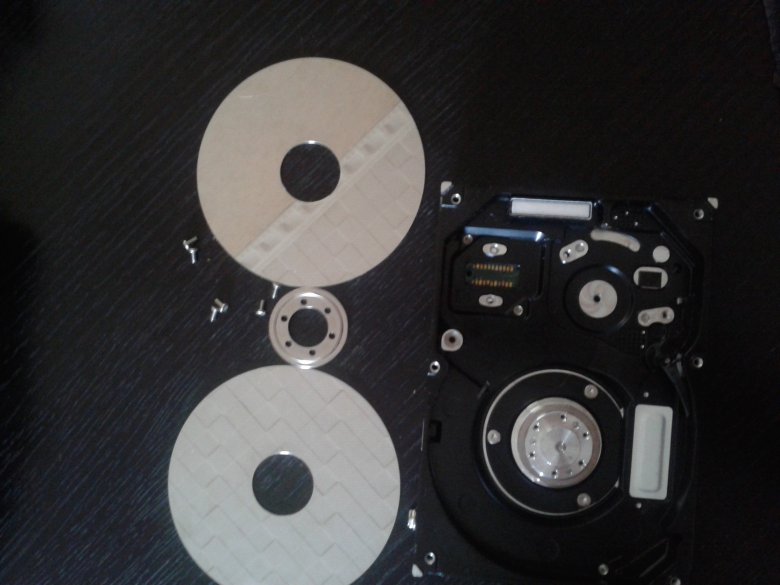

Разобрал два диска (второй разобрал чтобы пофоткать ранние этапы, т.к. разбирать готовую машинку лень), вырвал всё лишнее, оставил только один блин из двух, что были внутри, и еще между ними нашлась шайба.


3

Самый простой вариант - вернуть блин, а сверху налепить наждачку. От молекса диск хорошо запускается. Но бортики корпуса сильно мешаются, они почти на 5мм выше плоскости блина, даже если под ним шайба. В роликах на ютубе, что я видел, народ активно советует спиливать корпус или страдать. Но зачем лишние трудности?

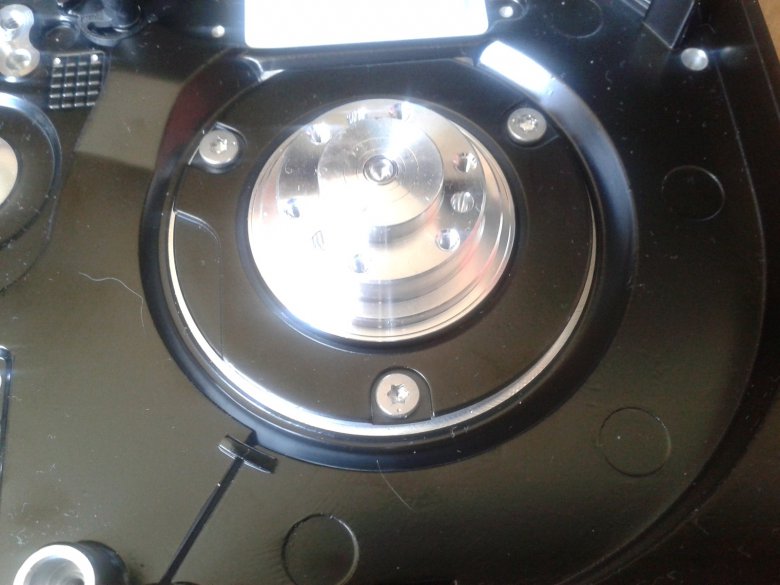

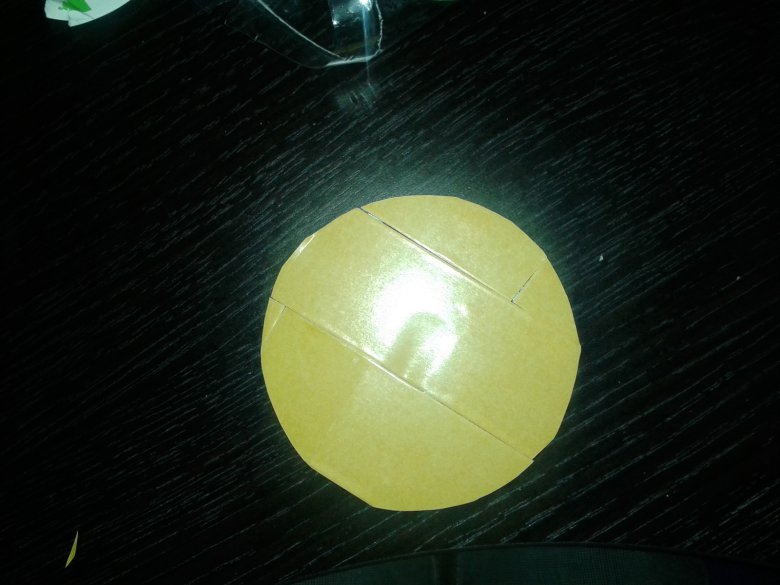

Отвернул три винта и перевернул двигатель. Попутно я отогнул контакты и запаял пришедшие с Китая запчасти, но о них чуть ниже. А на блин приклеил двусторонний скотч, кинул блин на наждачную бумагу и не слишком аккуратно обрезал все ножом. Пробовал залить это дело термоклеем, но он ложится слишком неровно, так что шлифовальный диск получается с буграми и ямами.
В моем варианте, правда, тоже есть один небольшой минус, чтобы сменить наждачку придется отворачивать винты, но для меня это удобнее.

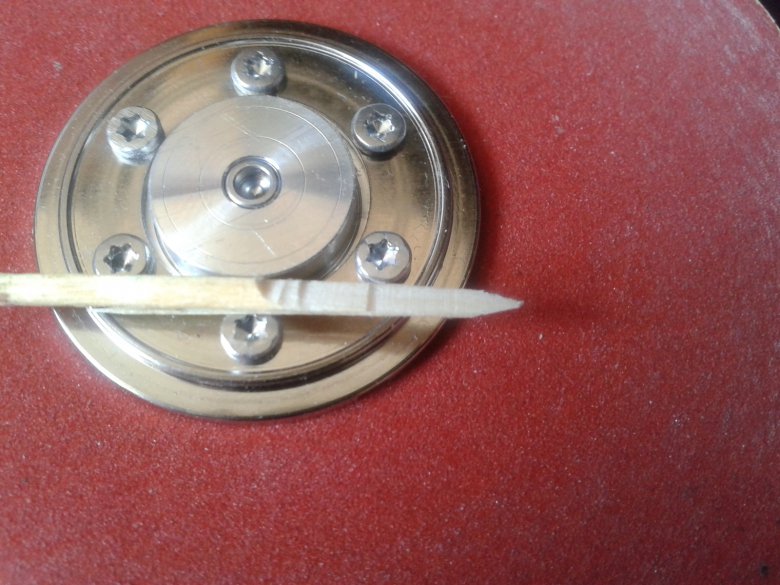

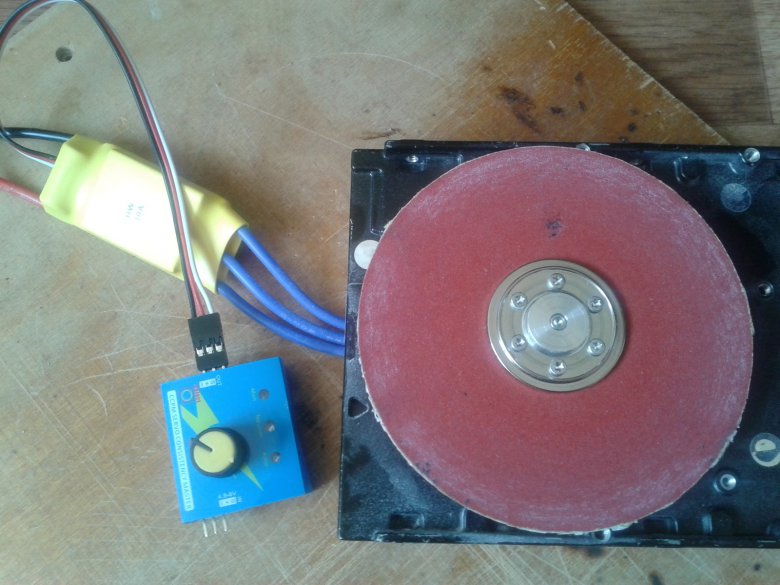

Ну и далее все собрал, свинтил, подключил к бп от старого компа и вышла неплохая рабочая машинка. Мощности хватает подтачивать сверлышки диаметром до 2,5мм точно, точить карандаши, работать с более крупными деревяшками и кусками пластика. В принципе, если вам не жалко нож, то можно ободрать и его. Круглой кромке я за минуту вернул способность хоть как-то резать. Хотя до идеального уровня такая самоделка лезвие не доведет.

Теперь о запчастях. Их две: контроллер бесколлекторного двигателя и сервотестер. Неприятность только в том, что контроллер без сервы не запускается, так что нужно покупать две детали. Обе берутся на Али, мне они шли почти 2 месяца, но и цена смешная - порядка 300р за все.
Ищется все довольно легко, но вот для тех, кому нужно наверняка.
30A Brushless Motor Speed Controller RC BEC ESC T-rex 450 V2 Helicopter Boat для поиска дравера;
Adjustment Steering Gear Tester CCPM 3-Mode ESC Servo Motor for RC Helicopters 69ZK для поиска сервы.

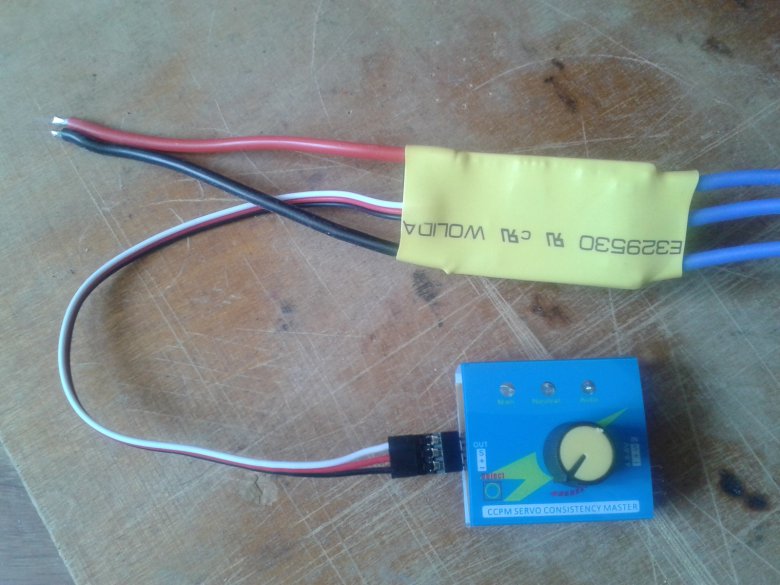

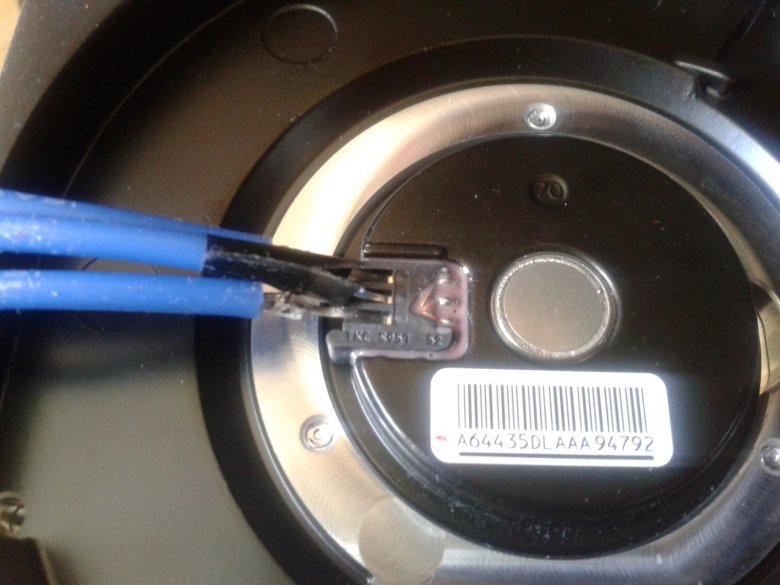

Собственно прямоугольник в желтой термоусадке - плата контроллера. Синие провода припаиваются к контактам двигателя. Порядок не имеет значения, главное, чтобы провода не контачили друг с другом, так что под центральный я кинул изоленту.

Красный и черный провода идут на питание, черный минус, красный 9в. Т.е. черный от контроллера идет к любому черному в молексе, а красный от контроллера идет к желтому в молексе.
С сервотестером все чуть удобнее, его можно брать один на 3 контроллера, поскольку выходов на управление там три. Можно и больше сделать. Тут все тоже просто, на обертке сервы указаны выходы минус - черный, плюс - красный, S - белый. Если воткнуть все неправильно, серва замигает всеми диодами. У меня она не сгорела от этого, так что я просто переткнул разъем и шайтан-машина заработала.

Плата контроллера требует калибровки, так что запускается это дело не мгновенно, а с задержкой секунд в 5. Судя по слухам нужно перед стартом выкрутить сервотестер на максимум, повернув ручку по часовой стрелке, чтобы все заработало как надо. Но у меня оно работает если запускать и на минимальных оборотах.

Двигатель можно смело открутить и привернуть в любое удобное место. Корпус харда я использую только в качестве балласта, пока у меня нет верстака. В принципе, можно сделать систему модульной, запаять на контакты двигателя да хотя бы тот же молекс, запаять контакты драйвера в разъем и при необходимости подключать нужный агрегат только одной парой драйвер+тестер. Я, наверное, так и сделаю, потому что у меня есть еще харды, а детали я пока не заказывал.

Во всем процессе переделки был только один действительно сложный момент - оторвать жопу от стула и сходить в магазин за скотчем. Ну а самое затратное по времени - ожидание доставки с Али. В остальном же хватит часа времени, зачаточных навыков и рук, растущих из пятой точки.
