Panhard EBR (фр. Engin Blindé de Reconnaissance — «разведывательная бронемашина») — французский разведывательный бронеавтомобиль 1950-х годов. Разработан в 1945—1948 годах на основе сконструированного Луи Делагардом довоенного опытного бронеавтомобиля AMR 201 и использовал ряд конструктивных новшеств, таких как качающаяся башня и четырёхосная схема с двумя подъёмными средними мостами.

картинка 1551261723 panhard ebr francuzskij razvedyvatelnyj broneavtomobil 1Серийное производство Panhard EBR началось в 1950 году и продолжалось до 1970-х годов, всего было выпущено около 1200 машин этого типа в нескольких версиях. Panhard EBR оставался основным бронеавтомобилем французских войск вплоть до 1970-х годов, а также поставлялся в ряд других стран, в некоторых из них по состоянию на 2007 год он всё ещё оставался на вооружении.

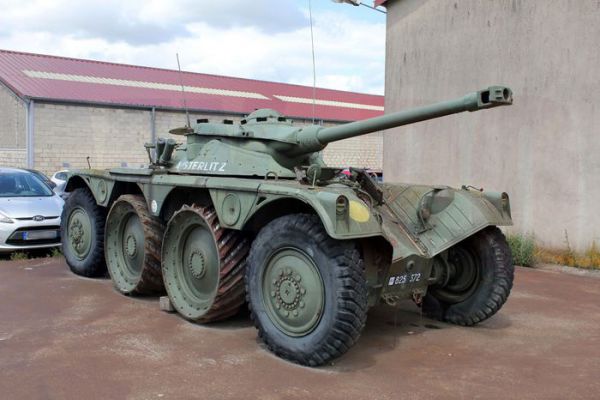

картинка 1551261770 panhard ebr francuzskij razvedyvatelnyj broneavtomobil 2Экипаж машины состоит из четырёх человек: командира машины (который также выполняет функции наводчика), заряжающего и двух механиков-водителей.

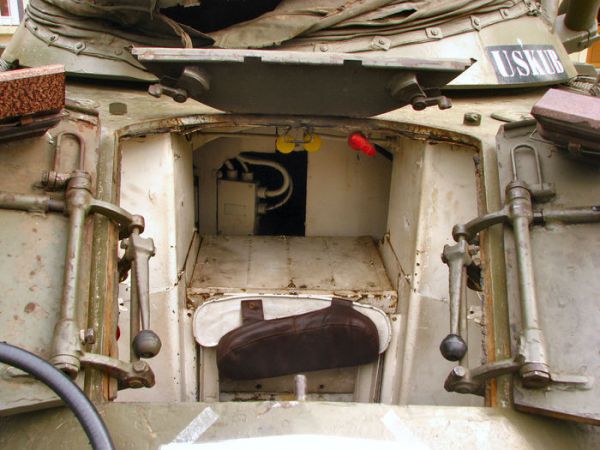

Корпус сварной, лобовые и кормовые листы имеют значительные углы наклона, бортовые расположены вертикально. В лобовой и кормовой частях корпуса размещены прямоугольные люки для механиков-водителей. Максимальная толщина брони корпуса составляет 15 мм.
картинка 1551261683 panhard ebr francuzskij razvedyvatelnyj broneavtomobil 3Основным вооружением является 75-мм орудие S.A. 49 с двухсекционным дульным тормозом, в качестве вспомогательного оружия используются три 7,5-мм пулемёта MAC 34 «Reibel» (боекомплект составляет 56 выстрелов и 2250 патронов).

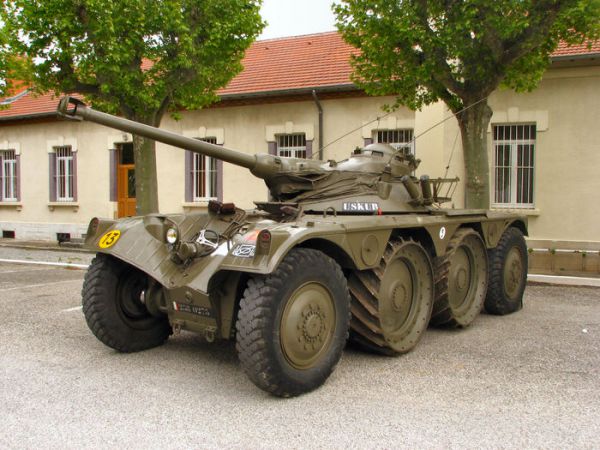

картинка 1551261700 panhard ebr francuzskij razvedyvatelnyj broneavtomobil 4

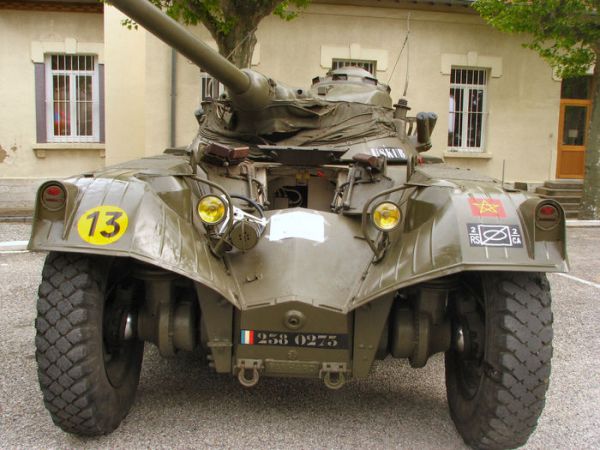

картинка 1551261696 panhard ebr francuzskij razvedyvatelnyj broneavtomobil 5

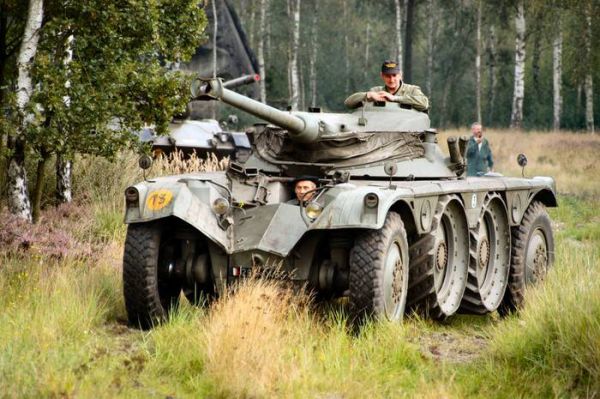

картинка 1551261718 panhard ebr francuzskij razvedyvatelnyj broneavtomobil 6Силовая установка: 12-цилиндровый бензиновый двигатель 12H 6000 фирмы «Панар» воздушного охлаждения с горизонтальным противоположным расположением цилиндров (разработан на базе двигателя автомобиля «Panhard Dyna X». Мощность двигателя — 200 л. с. Ёмкость топливных баков — 370 литров.
картинка 1551261709 panhard ebr francuzskij razvedyvatelnyj broneavtomobil 7

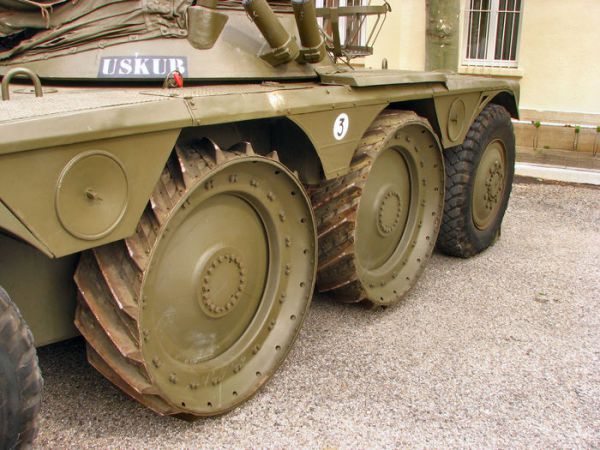

картинка 1551261706 panhard ebr francuzskij razvedyvatelnyj broneavtomobil 8Передние и задние пары колёс снабжены пулестойкими пневматическими шинами, а средние пары колёс — тракторного типа (которые при движении по хорошим дорогам могут подниматься, а при движении вне дорог — опускаться).

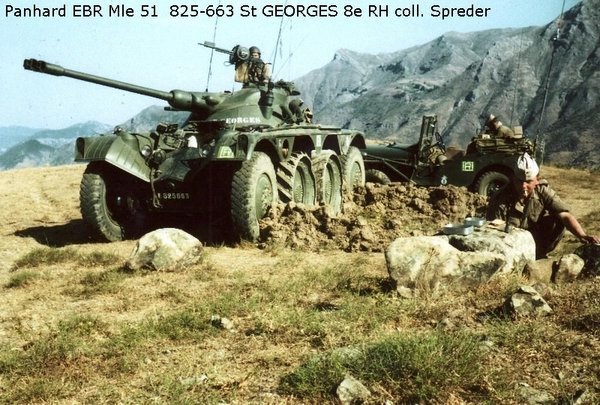

картинка 1551261688 panhard ebr francuzskij razvedyvatelnyj broneavtomobil 9

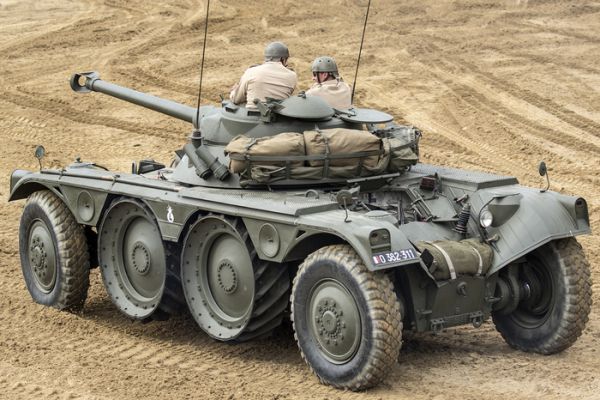

картинка 1551261738 panhard ebr francuzskij razvedyvatelnyj broneavtomobil 10Применялся французской армией в Алжире и в прочих колониальных конфликтах в Африке.

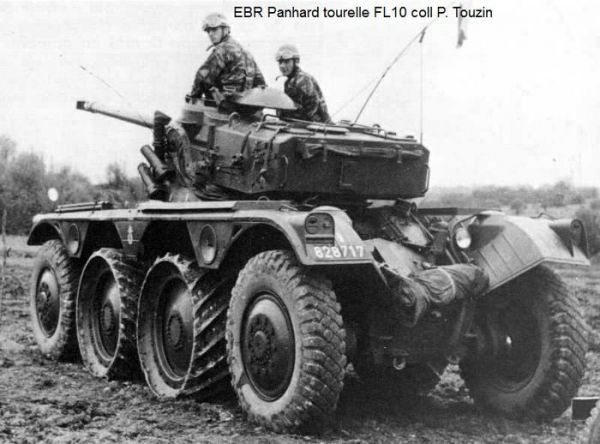

Боевой вес бронеавтомобиля с башней «тип 10» составляет 14,9 тонн. Башня «тип 10» (от лёгкого танка AMX-13) — качающаяся, составлена из двух литых частей: нижней, установленной на шариковой опоре, и верхней, соединенной с нижней цапфами. На крыше башни размещена куполообразная командирская башенка. На бортах башни установлено по два трехствольных гранатомёта для постановки дымовых завес.
картинка 1551261724 panhard ebr francuzskij razvedyvatelnyj broneavtomobil 11Основным вооружением является 75-мм орудие S.A.50 с горизонтальным клиновым затвором, концентрическими противооткатными устройствами и дульным тормозом. Орудие значительно выдвинуто из башни вперед, в нише качающейся части башни смонтированы два магазина барабанного типа на шесть выстрелов каждый, из которых с помощью механизма досылания выстрелов осуществляется заряжание пушки. Стреляные гильзы автоматически выбрасываются наружу — через специальный люк башни со стороны кормы корпуса. Магазины снаряжаются через люки в крыше башни. В качестве вспомогательного оружия используются три 7,5-мм пулемёта MAC 34 «Reibel» (боекомплект составляет 38 выстрелов и 1800 патронов).

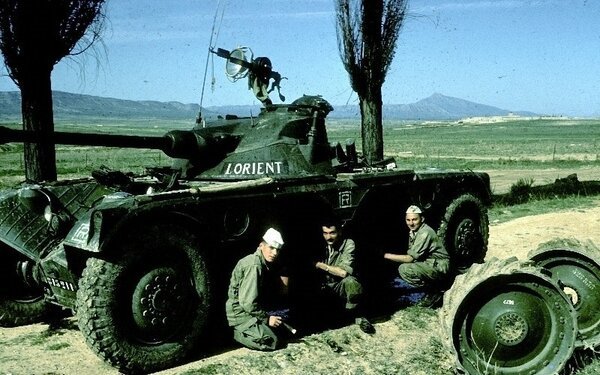

картинка 1551261711 panhard ebr francuzskij razvedyvatelnyj broneavtomobil 12
