При заливке бетонных конструкций для уплотнения раствора можно использовать самодельный глубинный вибратор, переделанный из старого автомобильного амортизатора. Он работает не хуже покупного инструмента, при этом ни стоит ничего, за вычетом пары сварочных электродов. Все материалы для него можно найти на металлоломе.
Что потребуется:
- сломанный автомобильный амортизатор;
- прут 6-8 мм;
- болты с гайками М8 – 2 шт.
Процесс изготовления глубинного вибратора для бетона
![]()

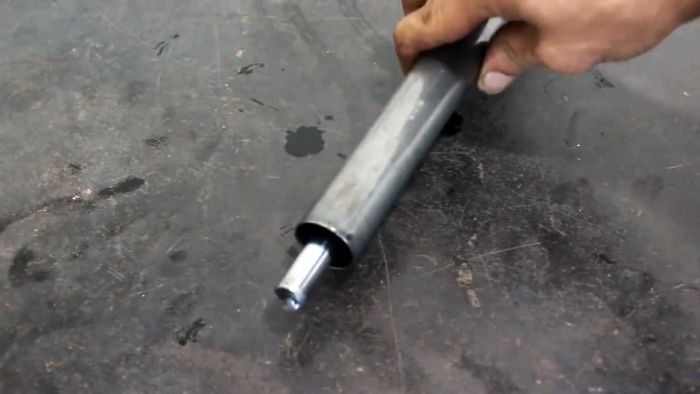

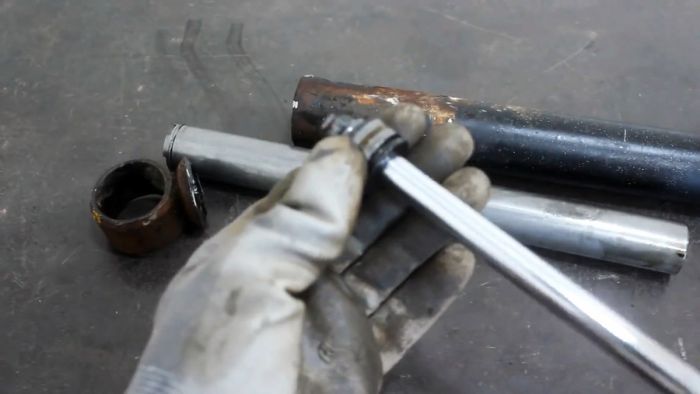

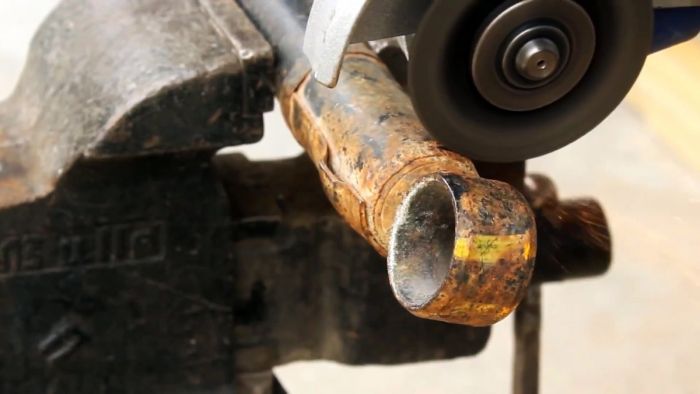

Из амортизатора снимается защитный кожух и срезается проушина строго по кругу, чтобы не повредить внутреннюю колбу. Затем вынимается шток.

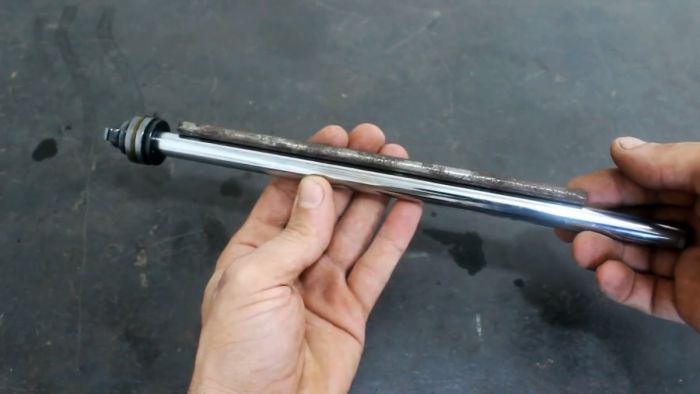

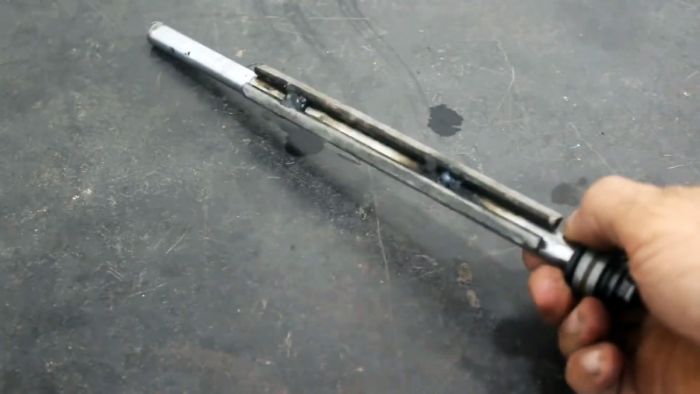

К штоку приваривается 2 отрезка прута со смещением под одну сторону. Сплошной шов не нужен, достаточно их прихватить в паре мест. Затем необходимо поместить шток обратно во внутреннюю колбу. Если приваренные пруты мешают, их нужно подточить.

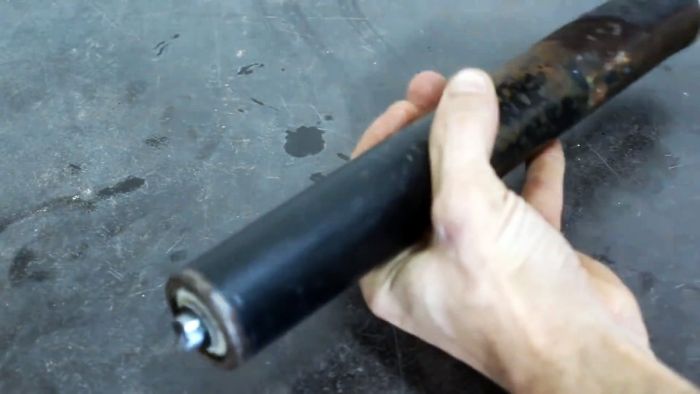

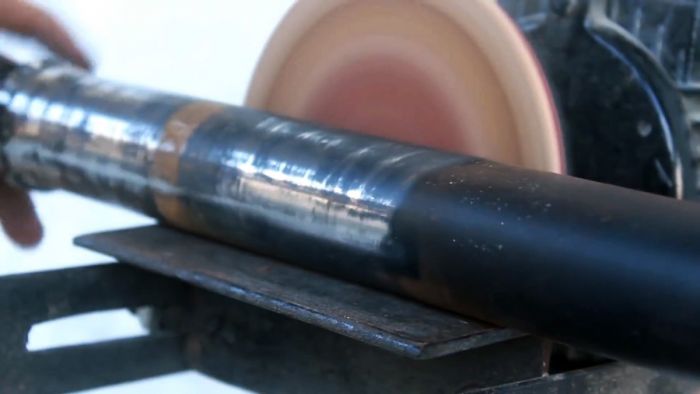

Доработанный шток с внутренней колбой вставляются в корпус амортизатора и спиленная проушина с крышкой привариваются обратно. Далее корпус амортизатора зачищается, чтобы его можно было покрасить, и в дальнейшем с него легче смывался бетон после использования.

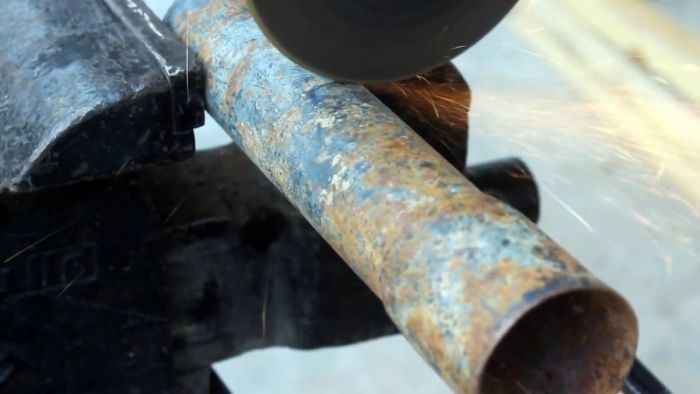

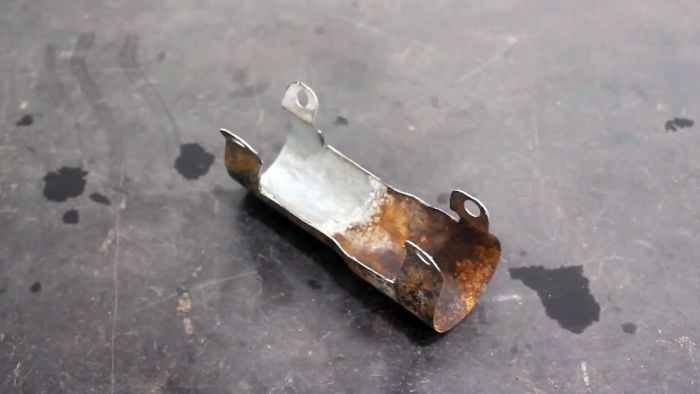

Вибратор уже практически готов, остается сделать для него переходник под дрель. Для этого используется штатный кожух от амортизатора. От него отрезается кусок 200-250 мм. По краям заготовки сверлится по 2 отверстия под проушины хомутов. Далее с помощью болгарки вырезается переходник как на фото.

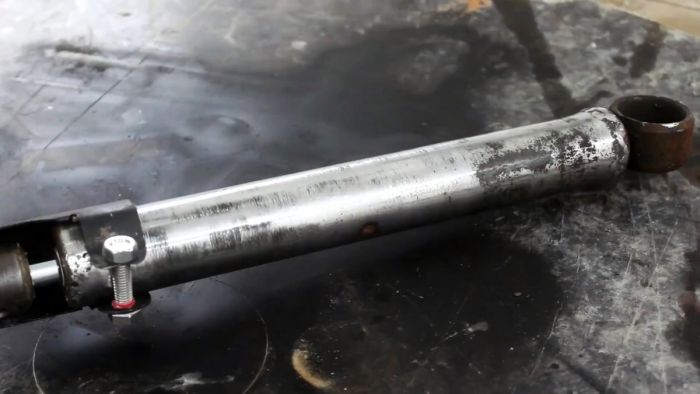

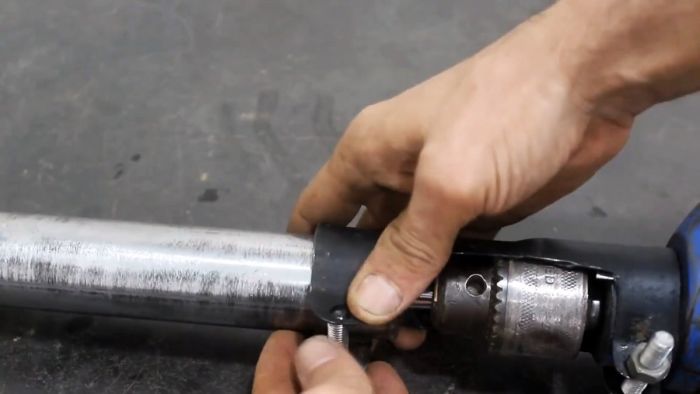

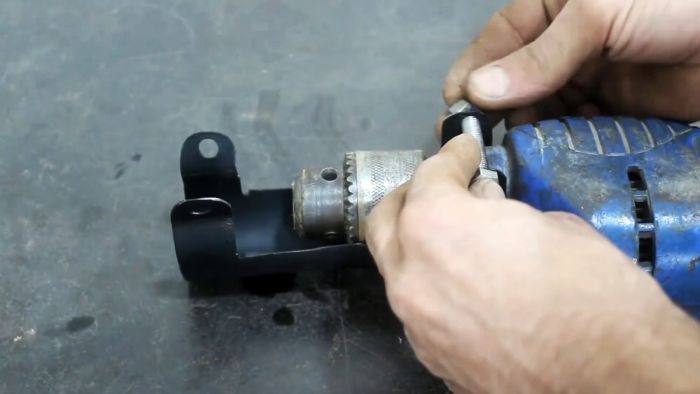

Проушины хомутов на переходнике подгибаются, и в них вставляются болты. Далее он зажимается сначала на корпусе дрели по месту установки съемной ручки, затем затягивается на вибраторе. Шток при этом необходимо установить в патрон и поджать ключом.

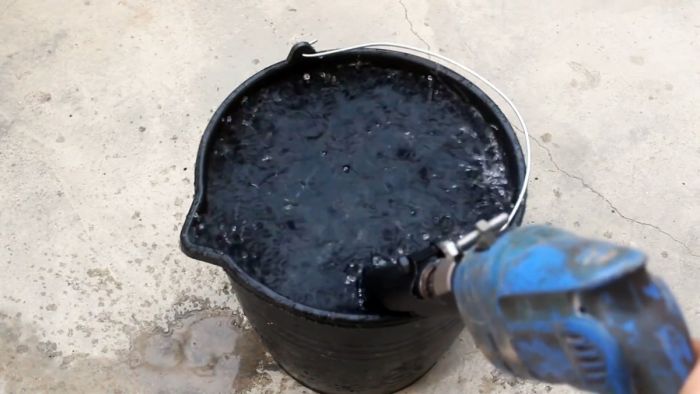

Желательно перед использованием покрасить вибратор и переходник, если планируется его использовать больше пары раз. Полученное устройство за счет неравномерного утяжеления штока при включении дрели очень сильно вибрирует. Это позволяет при погружении вибратора уплотнять бетон, вгоняя его в мелкие полости, куда он не попадает самотеком.
Устройство можно использовать не только как погружной вибратор, но и упираться им в стол для уплотнения растворов в формах. Получается как бы вибростол, на котором возможно делать тротуарную плитку, железобетонные столбы и т.д.
