Для закалки и отпуска небольших металлических заготовок можно использовать мини газовый горн, сделанный и огнетушителя. Собрать его совсем не сложно, при этом он занимает мало полезного места в мастерской. Для сборки горна нужен минимум материалов, которые легко достать.
Что потребуется:
- Автомобильный огнетушитель;
- труба 25 мм;
- удлиненные гайки М10 – 2 шт.;
- шпилька М10;
- роликовая цепь;
- фанера;
- песок;
- алебастр.
Процесс изготовления горна

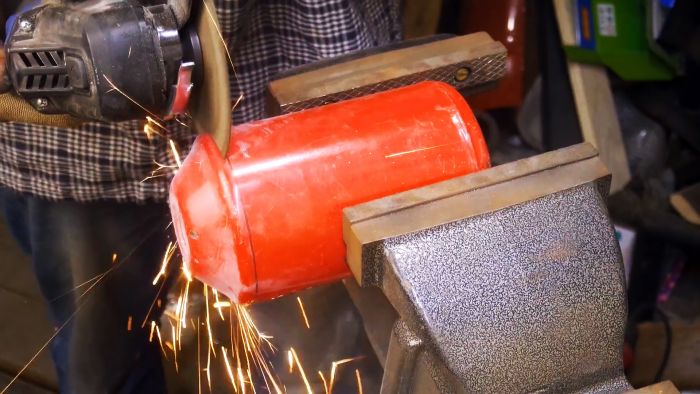

Первым делом нужно разобрать пустой огнетушитель. У него ровно отрезается горловина по заводскому сварочному шву.

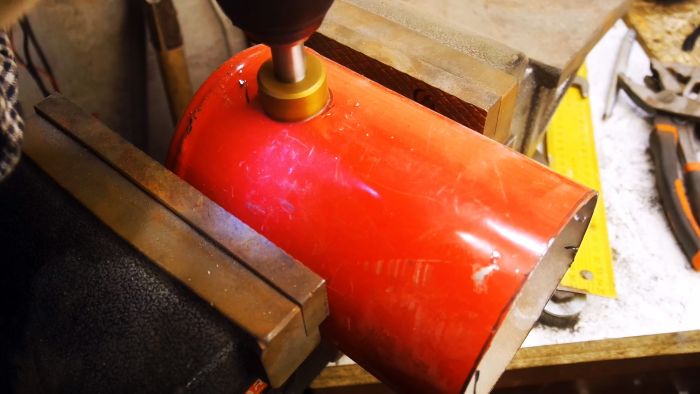

Немного выше дна корпуса огнетушителя просверливается отверстие под трубу 25 мм, от которой заранее отрезается заготовка длиной 10 см.
После этого нужно зачистить металл вокруг отверстия, а также сбоку в двух местах для приварки стоек.

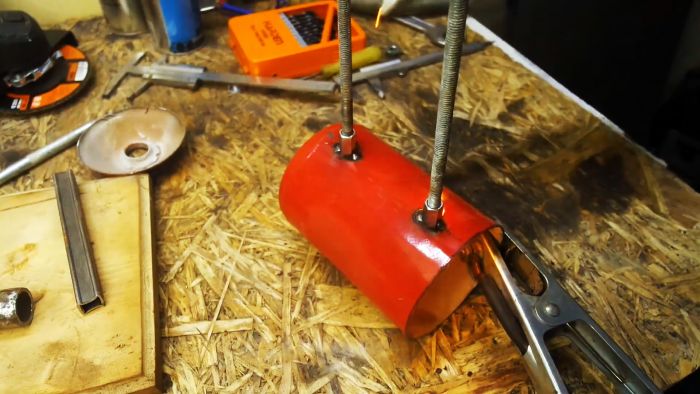

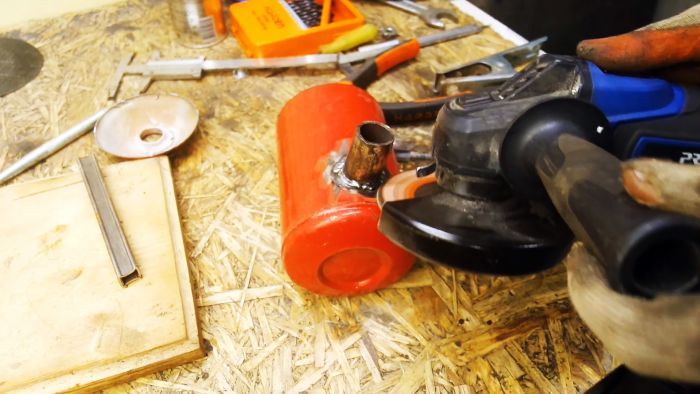

Для крепления стоек к корпусу огнетушителя приваривается 2 удлиненные гайки. Для удобства сварки в них можно сразу вкрутить шпильки. Также приваривается труба, вставленная на половину длины в отверстие.

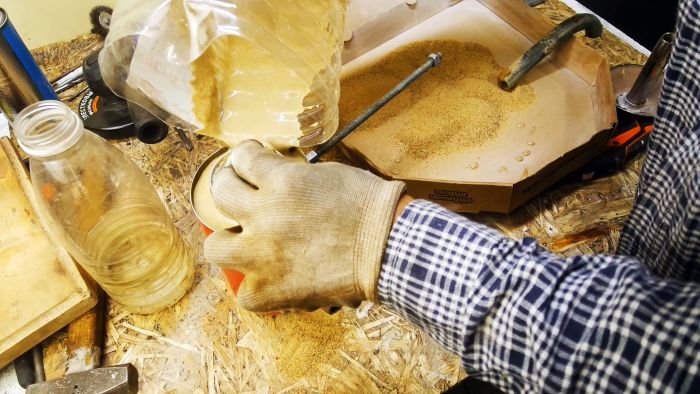

Теперь нужно зачистить сварочные швы. После этого следует заняться формированием камеры с огнеупорного материала. Для этого готовится раствор из песка и алебастра, смешанных в пропорции 1:1.
В огнетушитель по центру вставляется баллончик от краски. Вваренную трубку нужно временно заглушить, натолкав в нее полиэтиленовых пакетов. Между баллончиком и стенкой заливается жидкий состав.

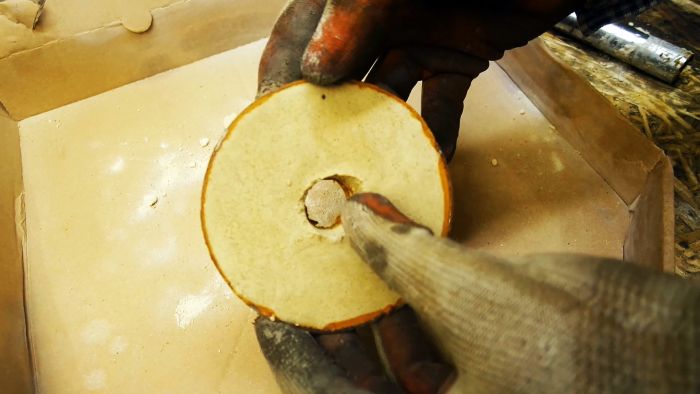

Также его нужно залить в срезанную крышку, временно вставив в ее отверстие трубку.

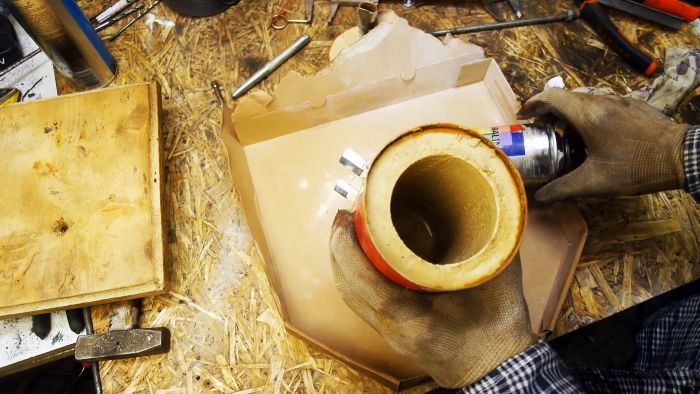

После схватывания раствора опалубка вынимается. С помощью сверла нужно пробить смесь, которая смогла затечь в приваренную трубу.

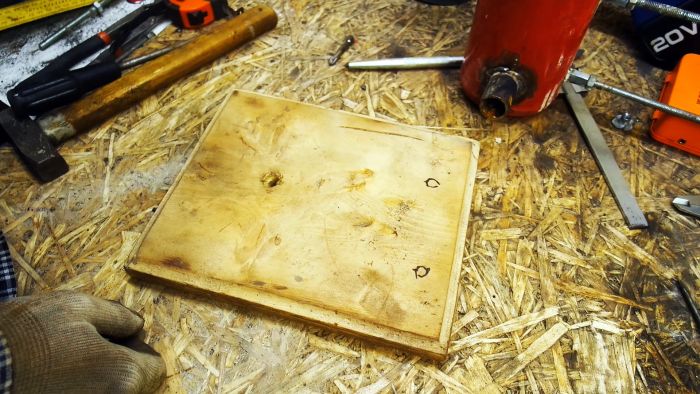

В удлиненные гайки на корпусе закручивают шпильки. Затем в куске фанеры просверливаются отверстия. В них вставляются шпильки, и фиксируются гайками. Таким образом, получается подошва, на которой горн может устойчиво стоять.

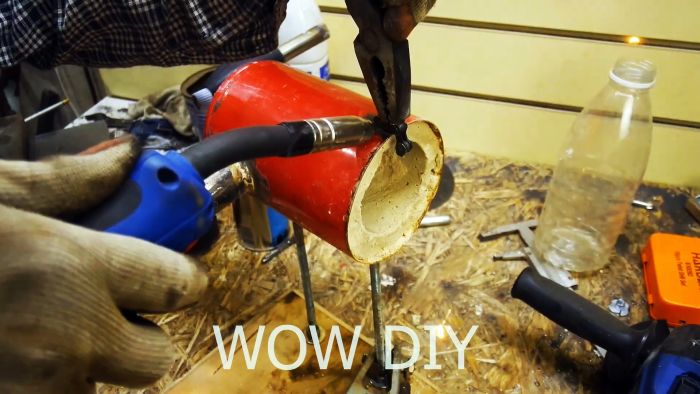

Теперь берется отрезок роликовой цепи, и приваривается на корпус и крышку. В итоге получается подобие дверной петли.

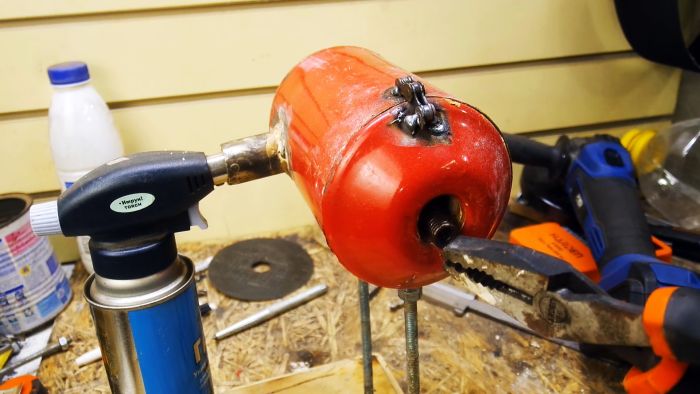

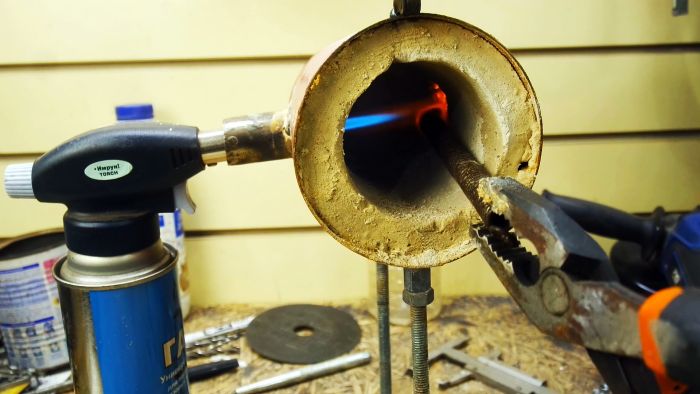

Чтобы воспользоваться горном, нужно вставить в приваренную трубку газовую горелку. Заготовка для термообработки помещается в камеру. Если размер позволяет, то это лучше делать через закрытое отверстие в крышке, так разогрев произойдет быстрее.
