Трубы отопления часто прокладывают зигзагами — и это не случайность, а продуманное инженерное решение. У такой схемы сразу несколько важных задач.
Компенсация теплового расширения

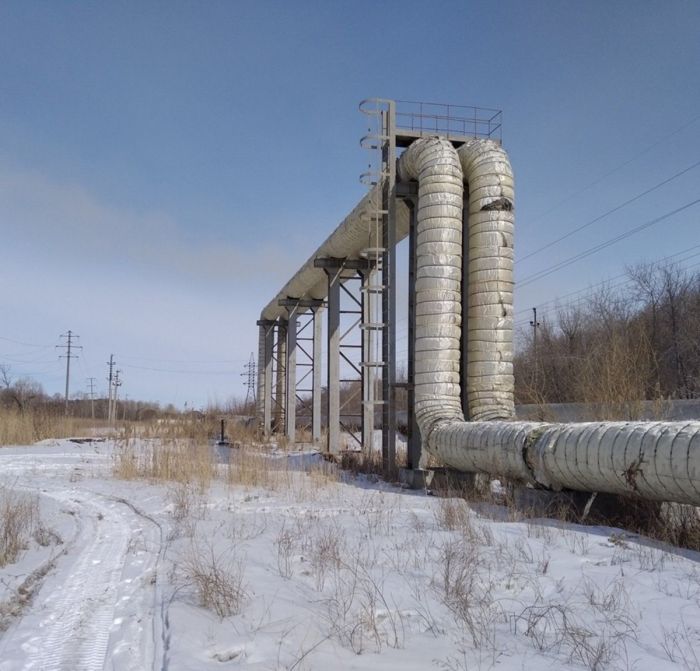

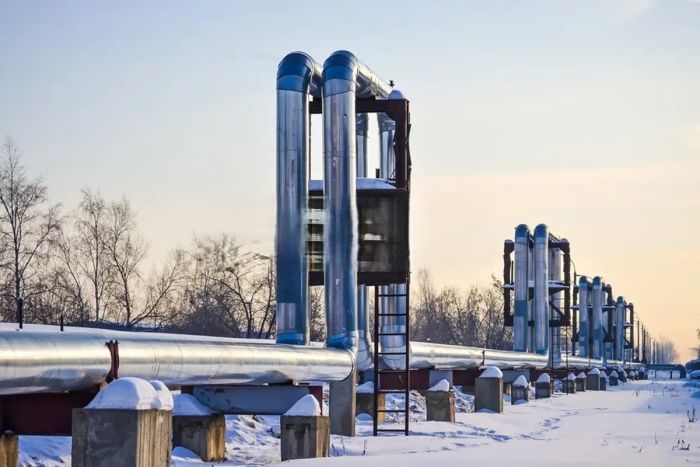

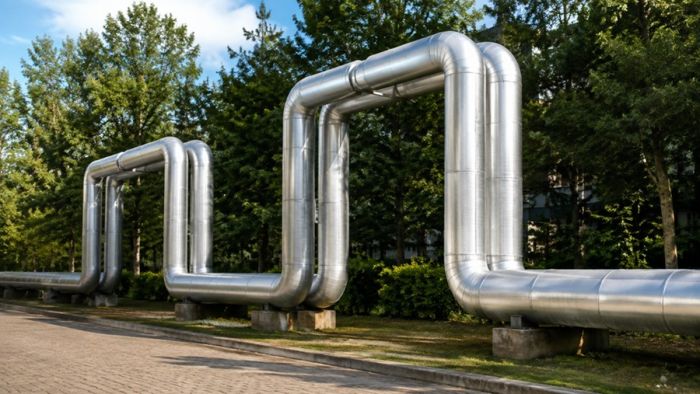

Металл и даже многие виды полимерных труб при нагревании увеличиваются в длине, а при остывании — сокращаются. Например, стальная труба длиной 10 метров при нагреве до 70–80 °C может удлиниться на 1–1,5 см. Если трубу жёстко закрепить по прямой, эти сантиметры создадут серьёзные усилия: появятся деформации, разойдутся соединения или даже произойдёт разрыв. Зигзагообразная прокладка работает как естественный компенсатор: изгибы позволяют трубе свободно «играть» и менять длину без повреждений. На практике этот принцип реализуют и через специальные П‑образные компенсаторы — по сути, это тот же зигзаг, только чётко рассчитанный.
Снижение напряжений в системе
Перепады температуры и скачки давления создают внутренние напряжения в трубопроводе. Зигзаги берут часть этих нагрузок на себя: вместо того чтобы усилие передавалось на стыки и фитинги, оно гасится за счёт упругой деформации изгибов. Это заметно продлевает срок службы труб и соединений, снижает риск протечек и аварий.
Удобство монтажа и обслуживания
В реальных условиях трубы прокладывают в стеснённых пространствах: вдоль стен, в нишах, рядом с балками и перекрытиями. Зигзагообразная схема даёт гибкость: можно обойти препятствия, не меняя общую трассу. Кроме того, такая укладка упрощает ремонт: если нужно заменить повреждённый участок, проще разобрать один «звено» зигзага, чем демонтировать длинный прямой отрезок. Также легче устанавливать запорную арматуру, краны и спускники в удобных точках.
Улучшение теплообмена и распределение тепла
В отдельных случаях форма прокладки влияет и на теплоотдачу. Зигзаг увеличивает общую длину трубы на ограниченной площади, а значит — и площадь контакта с воздухом. Это может быть полезно, например, в небольших помещениях, где труба сама по себе служит дополнительным источником тепла. Кроме того, из‑за изменения направления потока в изгибах немного усиливается турбулентность, что способствует более равномерному распределению температуры теплоносителя.
Таким образом, зигзагообразная прокладка труб — это не просто «так получилось», а обоснованный подход. Он делает систему отопления надёжнее, долговечнее и удобнее в эксплуатации, а также помогает избежать аварийных ситуаций из‑за теплового расширения и перепадов давления.
