ВНИМАНИЕ! Устройство питается непосредственно от сети переменного тока 220 В и не имеет гальванической развязки. Велика вероятность поражения электрическим током! Монтаж следует проводить при полностью отсоединенном от сети устройстве. Соблюдайте правила электробезопасности и пожаробезопасности. Не собирайте устройство без знания основ электричества Самодельные обогревательные приборы - причина пожара номер 1. Не подпускайте к устройству детей! Используйте на свой страх и риск!
На улице уже холодает, а отопительный сезон еще не наступил, поэтому тема дополнительного обогрева актуальна как никогда. В общем, не буду разводить воду на эту тему. У меня в комнате живность, которую одеялко и горячий чай не спасет. Мне он нужен.

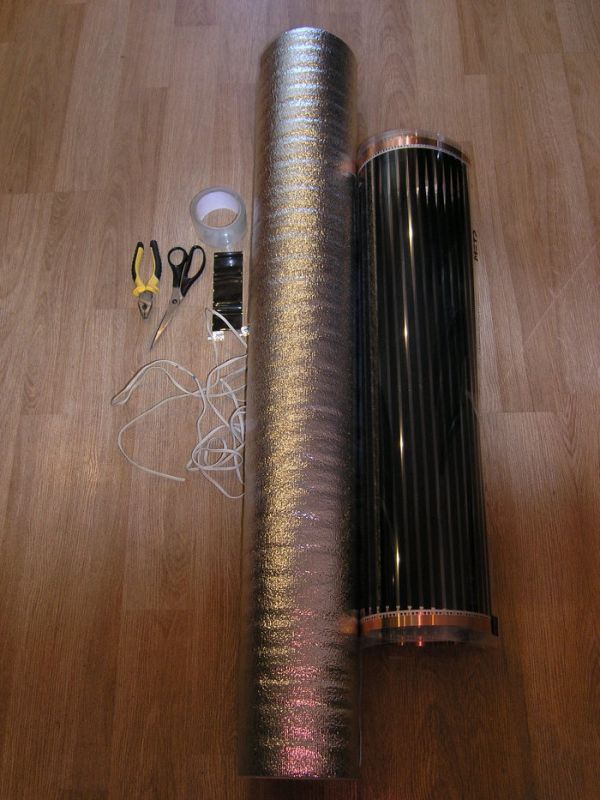

Приобрела я инфракрасную пленку, которую используют обычно для теплого пола. 700 р примерно за погонный метр в строительном магазине + причиндалы. Метра мне хватит обогреть мою небольшую комнату. Еще нужен сетевой провод и фольгированный изолон самый тонкий. Это для эффективности.
О достоинствах ИК пленки особо распинаться не буду, но вот два основных преимущества:
-Малое потребление электроэнергии относительно других обогревателей.
-Не греет и не сушит воздух. А значит нет духоты. Пленка греет непосредственно объекты: мебель, люди, живность всякая.

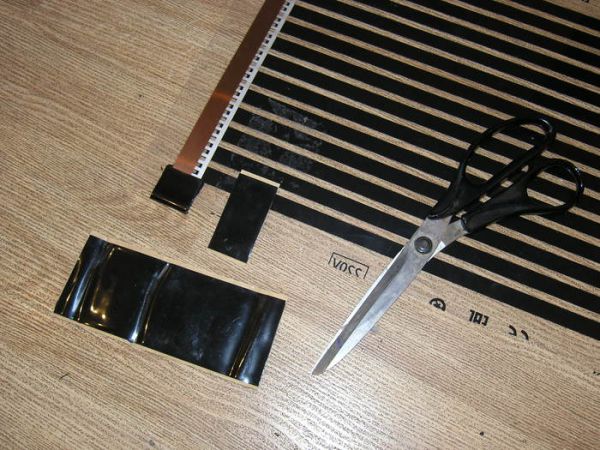

Важно рассчитать сечение провода. У меня пленка потребляет 180 Вт на метр, питается сразу от розетки без всяких преобразователей, то есть от 220 В. Грубо считаем ток I=P/U, I=180/220=0.82 А. Сечения 0,75 мне хватит с запасом. Провод брала какой был под рукой. теперь надо изолировать неиспользуемые концы битумным скотчем. Отрезаем ножницами кусок немного шире медной ленты и заклеиваем вот так.

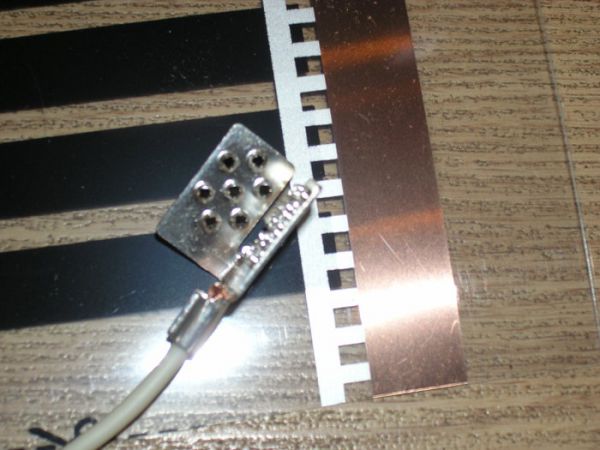

Теперь надо подсоединить провода непосредственно к пленке. Для этого нужны специальные для этих дел зажимы. Вот так это выглядит. Медная лента под защитным покрытием и просто припаять не получится.

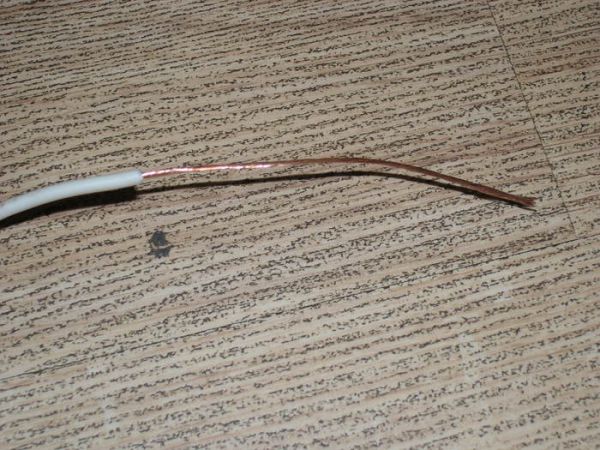

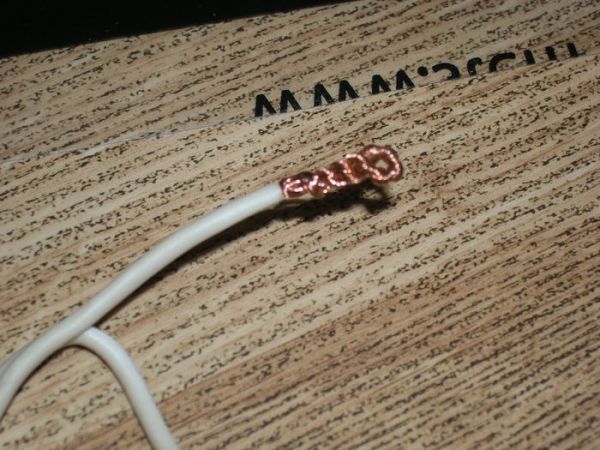

Тк провод у меня тонкий, а зажим рассчитан на толстую проводку, я зачистила побольше и скрутила в четыре раза. Сначала сложила провод пополам, и еще раз пополам. Для лучшего контакта.

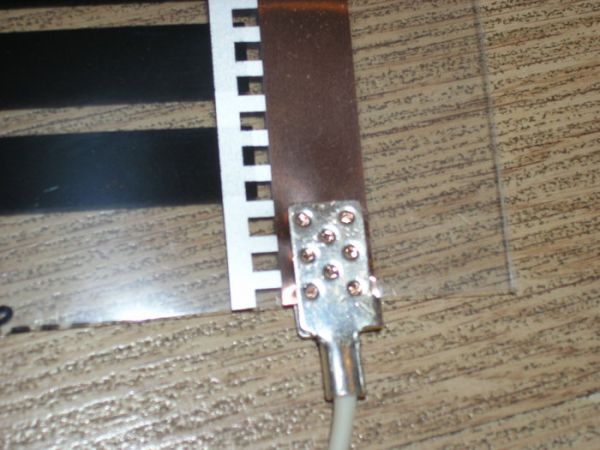

Пассатижами все обжимаем. Вы уж там обожмите как следует!

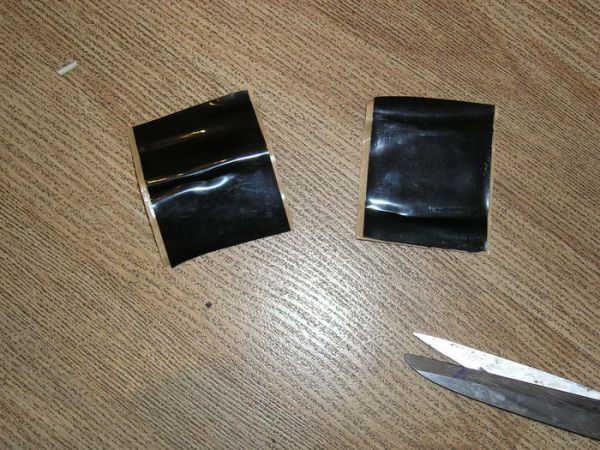

Разрезаем битумный скотч и делаем на каждом кусочке посередине на 2/3. Лучше наверно было бы заранее проделать в них дырку и пропихнуть провод для лучшей изоляции, но я поторопилась, да и скотча мне немного не хватило.

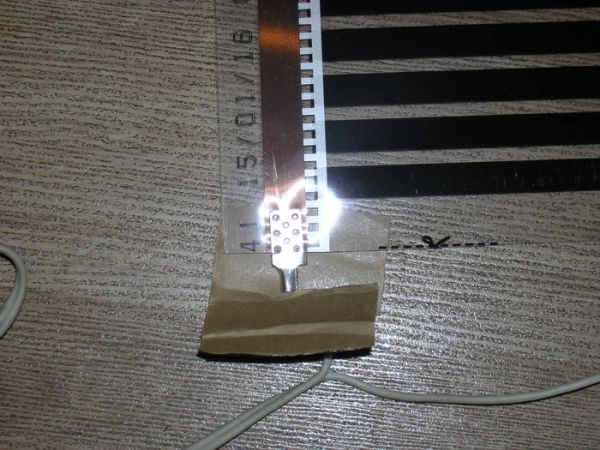

Вставляем вот так, но не торопимся заклеивать. Сначала проверим работоспособность и качество контакта, а то потом этот скотч хрен отлепишь.

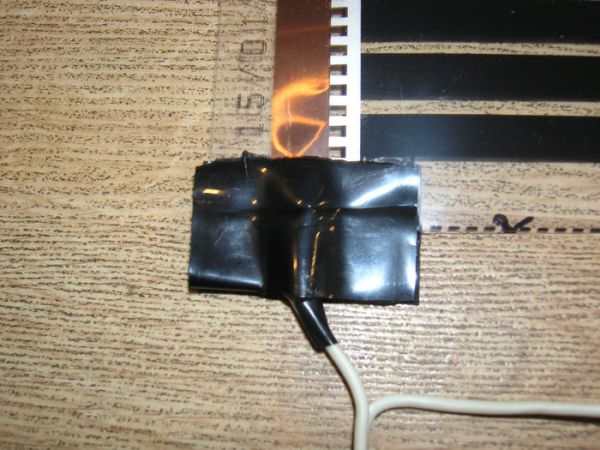

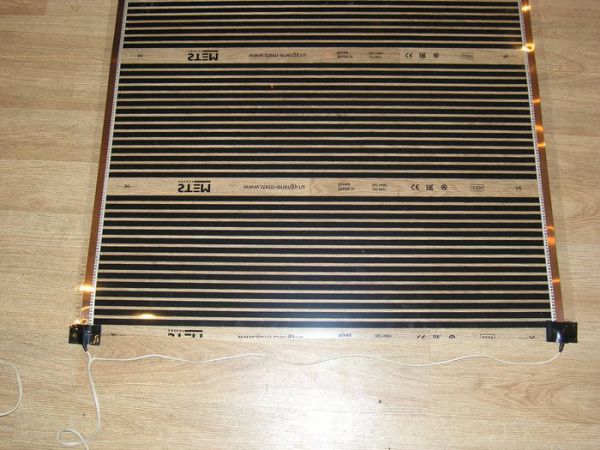

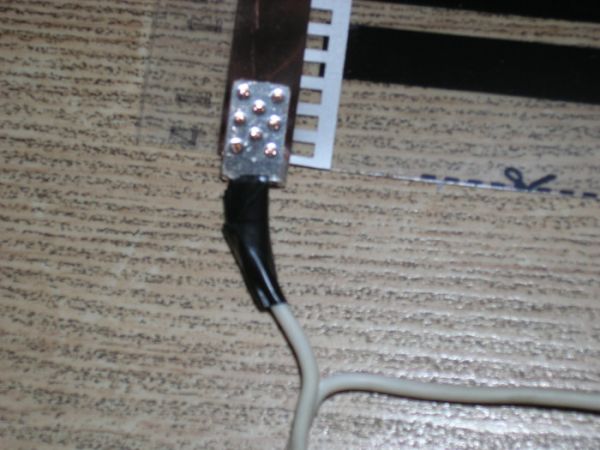

Включаем в розетку. Через несколько секунд пленка уже немного теплая. Все ок. Продолжаем. Тк я поторопилась и немного не рассчитала размеры, и скотча мне по длине хватало впритык, пришлось задействовать дополнительно обычную изоленту, хуже не будет, контакта с водой мой обогреватель не предполагает. Изолируем..

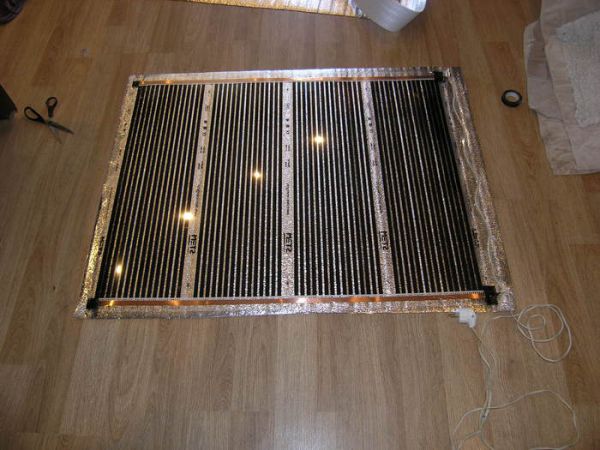

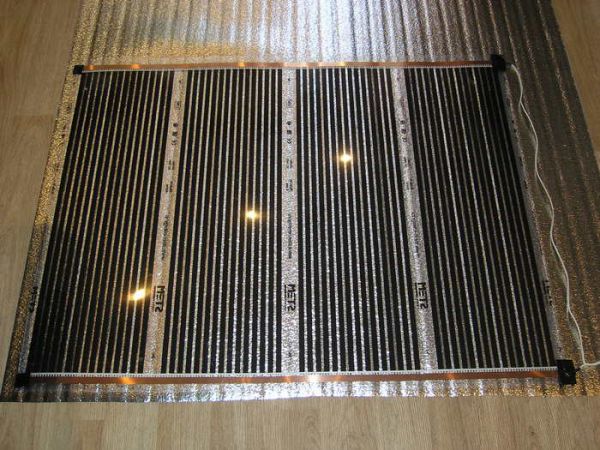

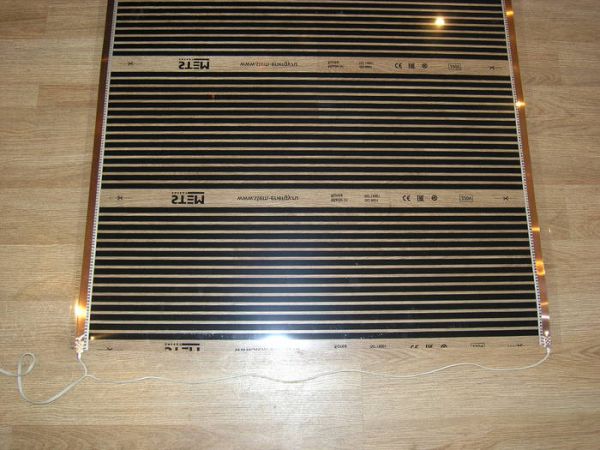

Накладываем наш обогреватель на изолон. Проклеиваем по периметру обычным скотчем, вырезаем и все. Обогреватель готов!

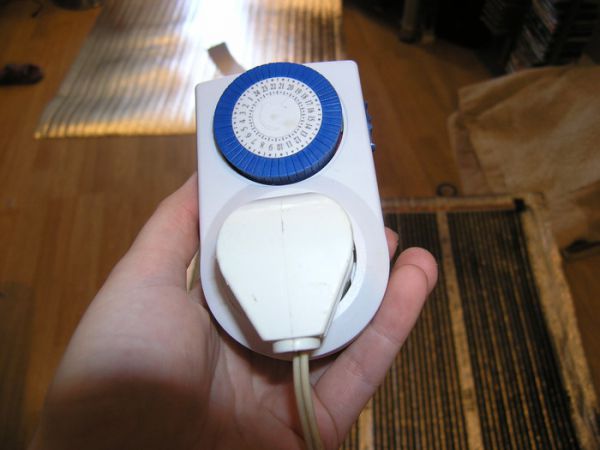

К таким пленкам для контроля температуры в помещении еще полагаются специальные терморегуляторы, но меня жаба задушила и я буду пока использовать розетку с таймером, которая у меня уже есть. Пленка будет включатся и выключатся с интервалом 30 минут, а там посмотрим.
Пока что так. В дальнейшем планирую сделать люверсы по периметру и вешать вместо ковра на стену) Еще можно строительным степлером прибить это дело к куску фанеры и вещать как картину, но я не особо хочу такую дуру над изголовьем кровати. Мне нравится гибкий и легкий вариант.
