Как сделать сварочный магнит для фиксации металлических заготовок

вКак это сделано / Свежее

Чтобы сварить две детали под углом или встык, их сначала необходимо жестко зафиксировать, чтобы при сварке они не сместились в сторону.

Для этого обычно используются специальные сварочные магниты.

Их можно приобрести практически в любом строительном магазине.

Во всяком случае, в тех магазинах, которые специализируется на продаже сварочного оборудования и вспомогательных приспособлений для сварки, сварочные магниты точно будут.

Помимо этого, сварочный магнит можно изготовить самостоятельно — из тех материалов, которые есть под рукой.

Какие материалы потребуются

  • металлический уголок;
  • неодимовые магниты;
  • метизы — стальные шайбы, болты с гайками;
  • два куска круглой трубы.

Первым делом необходимо отрезать два одинаковых по длине отрезка металлического уголка.

Размеры уголка — на ваше усмотрение. Можно сделать маленький сварочный магнит, а можно — побольше, если нужно работать с габаритными заготовками.

С помощью мела или белого маркера делаем на уголках разметку, после чего берем болгарку, и вырезаем лишние части.
Дополнительно в каждом уголке (в одной из его полок) необходимо высверлить по два отверстия. Автор сделал это при помощи обычного корончатого сверла по металлу. Но ступенчатое сверло тоже подойдет.
На следующем этапе с одной из сторон высверленных отверстий (с внутренней стороны полки уголка) надо будет приварить шайбы.

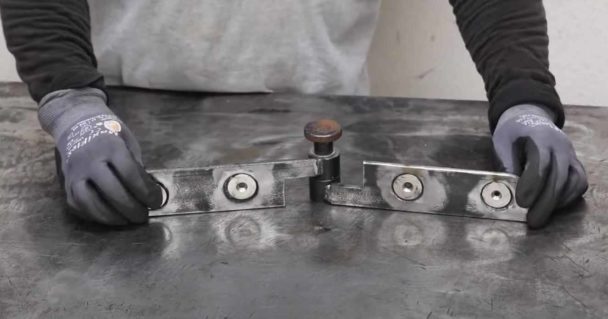

Далее соединяем два уголка между собой с помощью шарнирного соединения.

Например, это может быть гаражная петля. В данном случае автор изготовил самодельный шарнир из двух отрезков круглой трубы и болта с гайкой.
В посадочные места устанавливаем неодимовые магниты, и фиксируем их болтами. Обычную гайку на шарнире меняем на барашковую.

 В завершении останется только покрасить самодельный сварочный магнит, и можно пользоваться.
