Как сделать печь для казана из газового баллона

вКак это сделано / Свежее

Покупка простейшей заводской печи обойдется в круглую сумму. Поскольку ее конструкция стандартная, она часто не совсем удобна в каких-то конкретных обстоятельствах. Можно сэкономить кучу денег и учесть местные особенности, если сделать такую печь из старого газового баллона. С такой работой справится любой взрослый человек, обладающий хотя бы начальными навыками обращения с металлом.

Понадобится

Материалы:

  • старый газовый баллон;
  • две петли для металлических дверей;
  • квадратный и круглый пруток;
  • круглая и профильная труба;
  • металлические полосы;
  • болты, шайбы и гайки;
  • пружина сжатия;
  • труба диаметром 108 мм и др.


Инструменты: измерительно-разметочные средства, болгарка, сварочный полуавтомат, тиски, наковальня, пассатижи, молоток, дрель и пр.


Процесс изготовления различных печей под казан из старого газового баллона

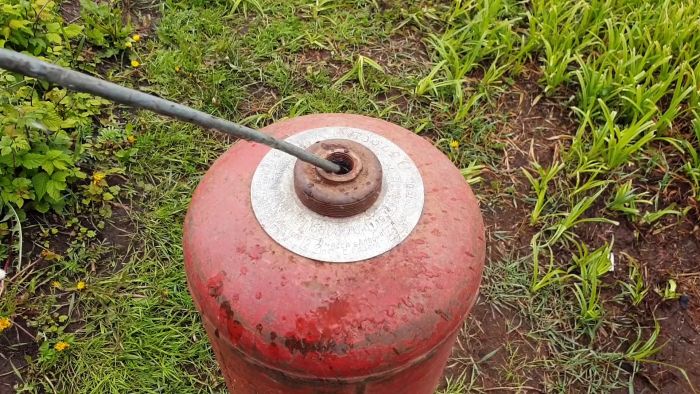

Для вытеснения оставшегося в баллоне газа проливаем его проточной водой.

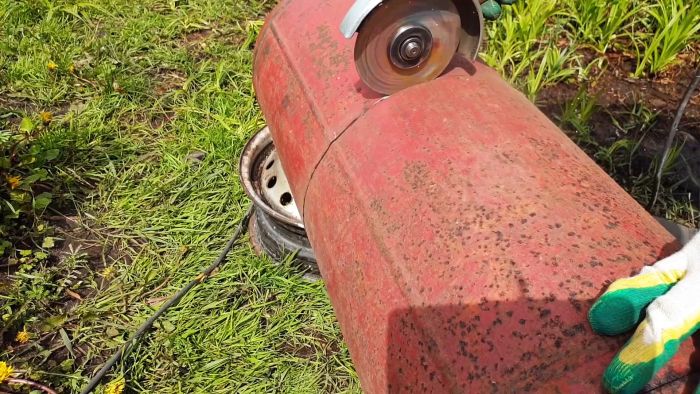

Делаем разметку и разрезаем баллон в поперечном направлении. Лист бумаги или картона, копирующий форму дверцы, накладываем на поверхность баллона и по контуру делаем вырез.

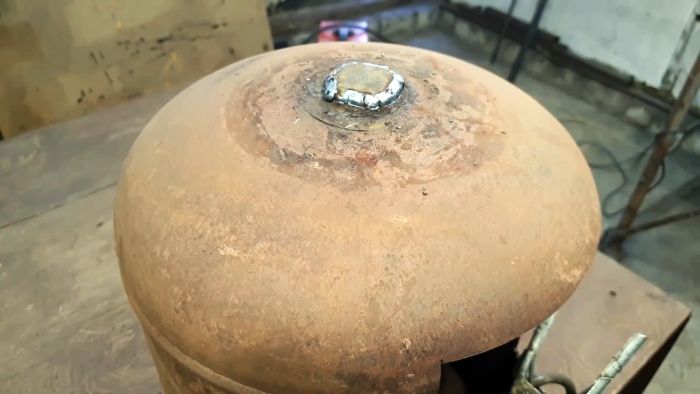

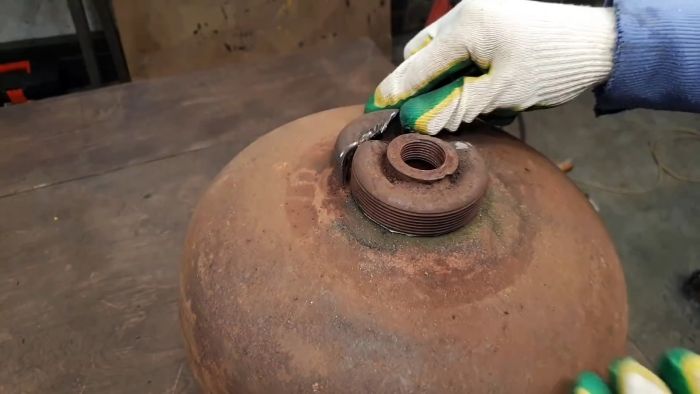

Для удаления резьбового кольца горловины распиливаем ее поперек болгаркой и выламываем с помощью долота. Отверстие в баллоне завариваем металлическим пятаком.

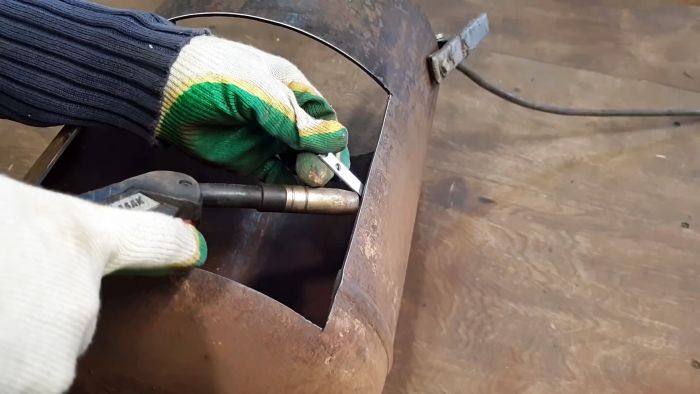

Изнутри дверного проема привариваем ограничительную пластину по центру боковой стороны.

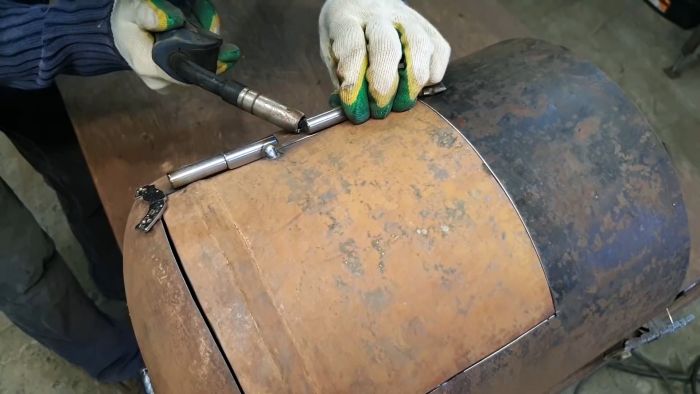

Дверцу двумя петлями привариваем к боковой стороне баллона напротив ограничительной пластины.

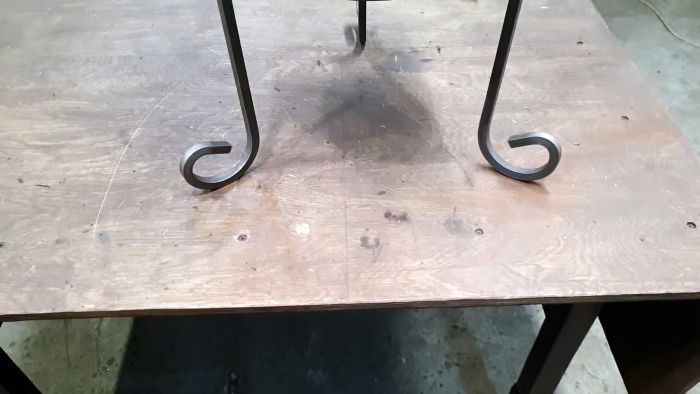

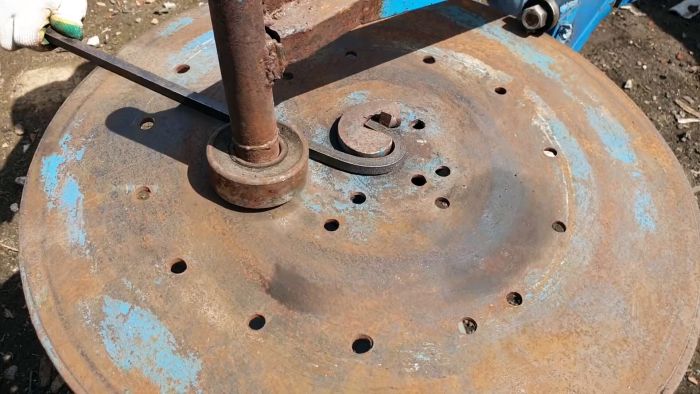

Изгибаем три одинаковые заготовки из квадратного прутка и привариваем их к верхнему днищу через 120 градусов по кругу.

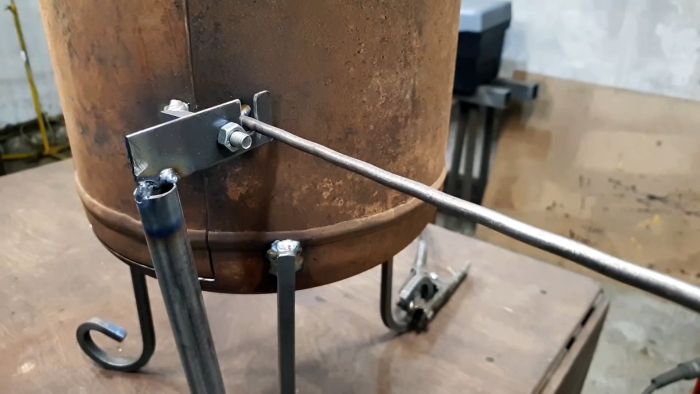

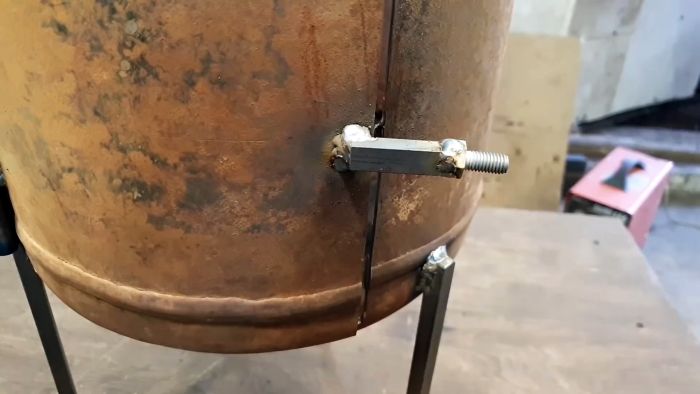

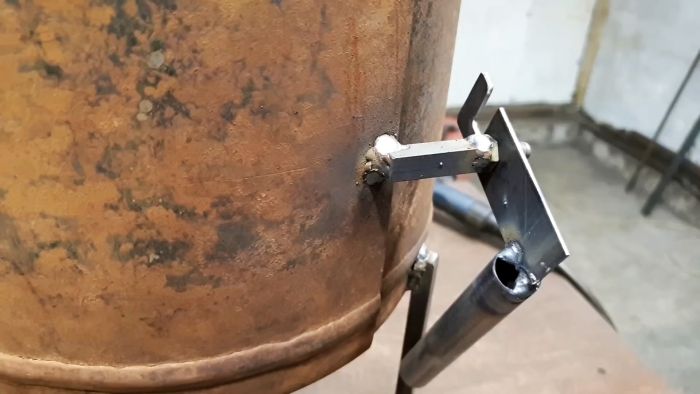

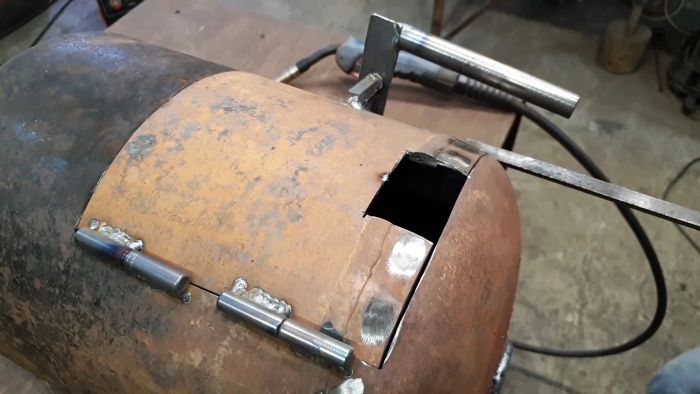

Из пластины, круглой трубы, круглого и квадратного прутка с предварительно приваренным к его торцу за головку болтом и гайкой выполняем дверную гравитационную защелку.

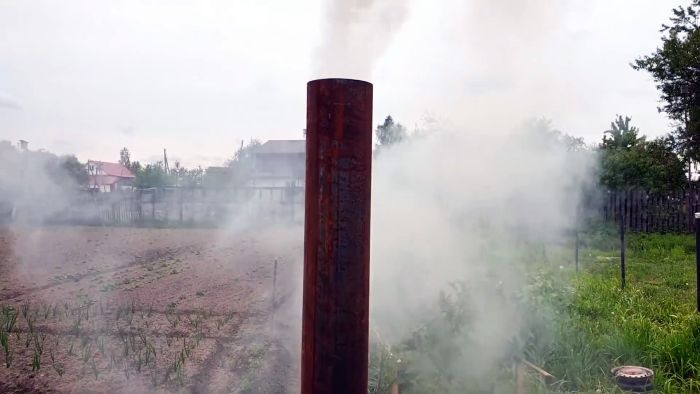

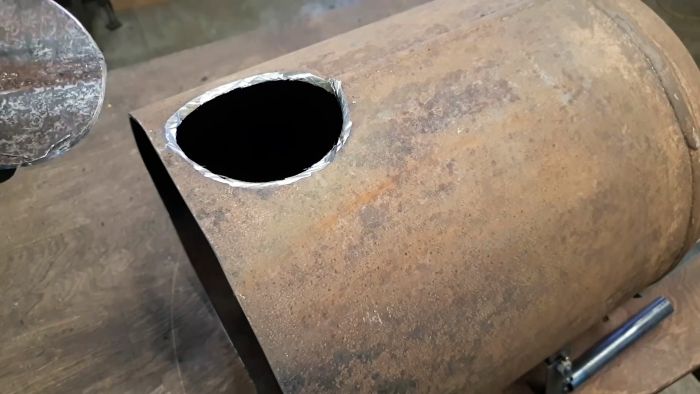

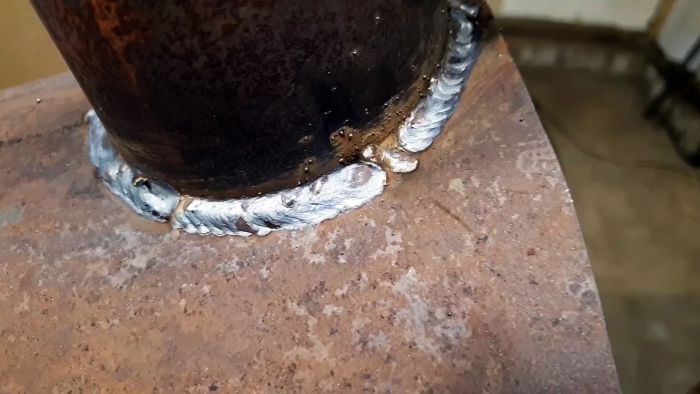

С противоположной от дверцы стороне части газового баллона ближе к верху вырезаем круглое в плане отверстие, к которому привариваем «колено» из трубы диаметром 108 мм для установки дымовой трубы.

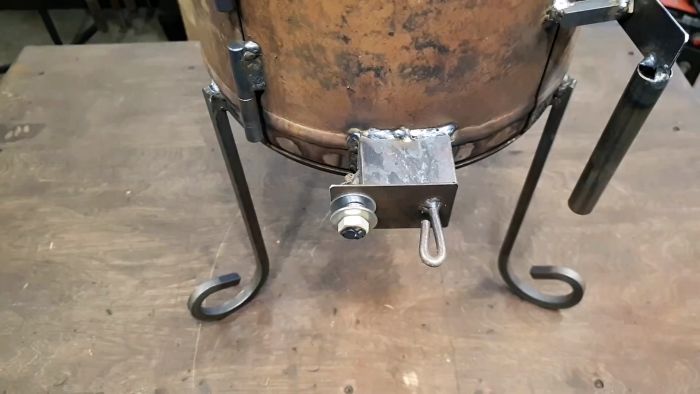

Из подходящего по размеру профильной прямоугольной трубы, круглого стержня, пружины, шпильки, пластины нужной формы и размеров, шайб и гайки собираем регулируемое поддувало и привариваем его к низу дверцы по центру, предварительно выполнив в ней прямоугольный вырез.

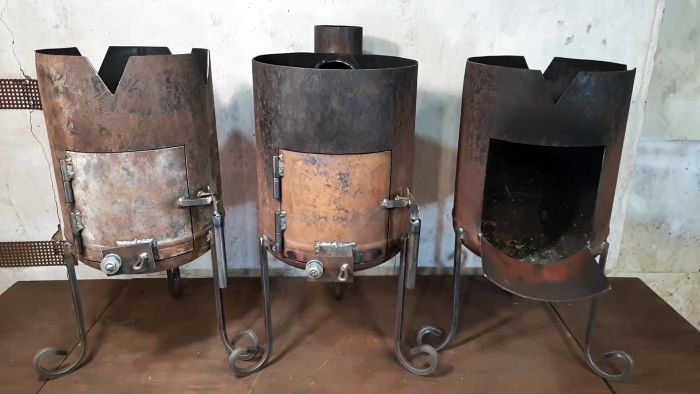

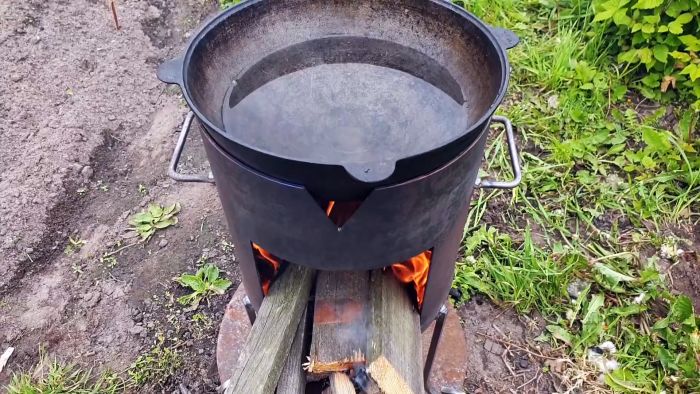

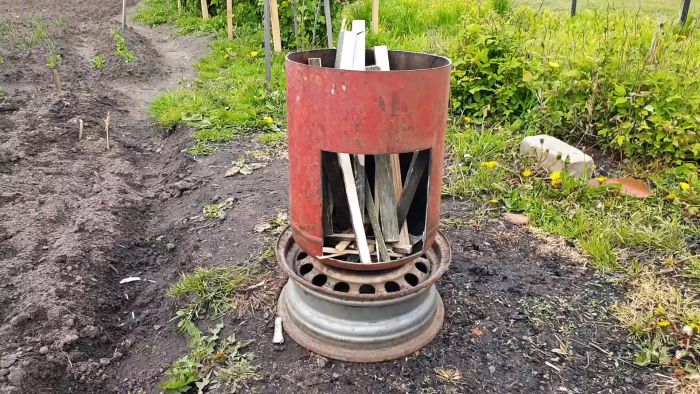

Простейшая печь под казан не имеет дверцы, трубы и поддувала. Ее легко изготовить с минимальными затратами. Дым выходит через специальные отверстия сверху печи и дверной вырез. Несколько повышенный расход дров из-за отсутствия регулировки тяги.

Вариант печи с регулируемым поддувалом, но без трубы, более экономичный, но дым также выходит во все стороны.

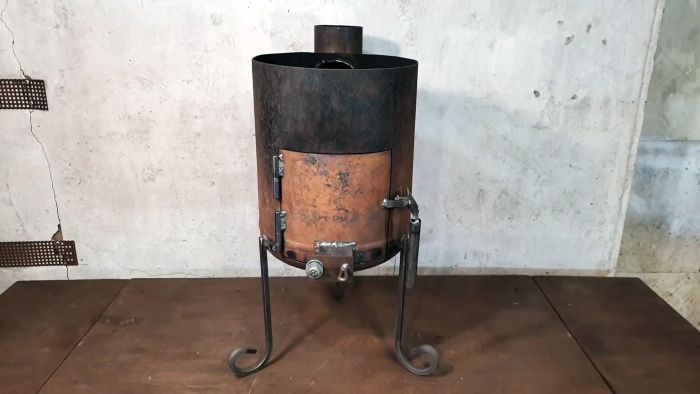

Самый удобный и выгодный тип такой печки имеет дверцу, регулируемое поддувало и дымовую трубу.
