Печь изготавливалась из металла, который был в наличии. Покупались только колосники, задвижка и петли на двери топки и поддувала.

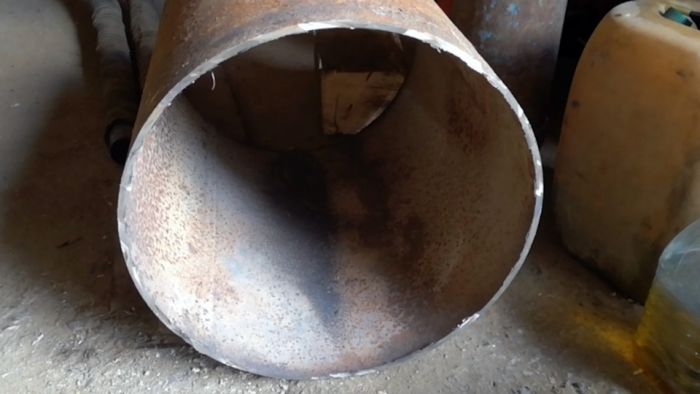

Труба диаметром 520 мм., толщина трубы 8 мм., длина трубы 70 см.

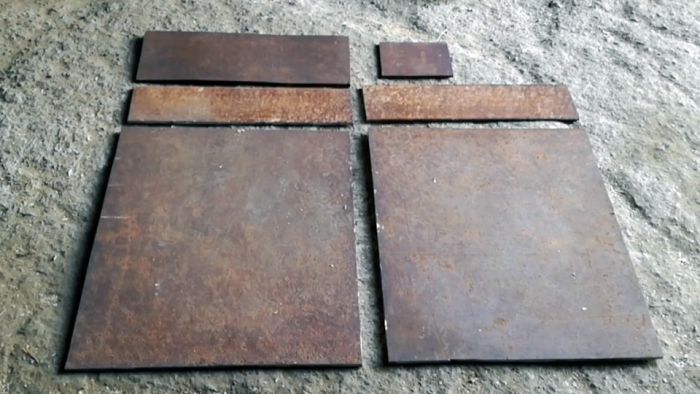

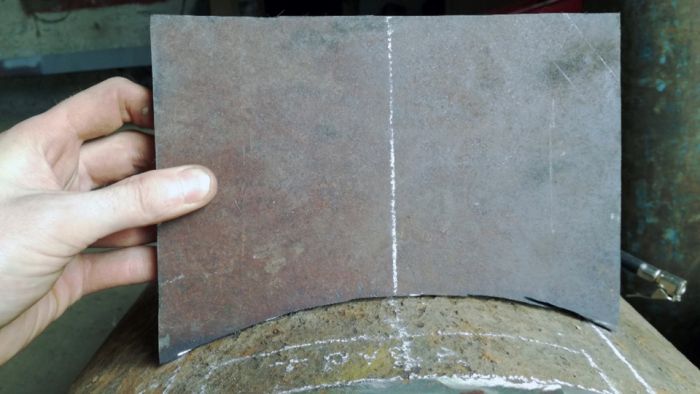

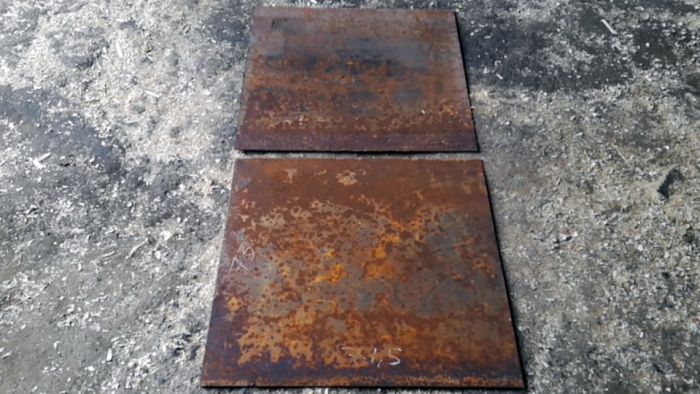

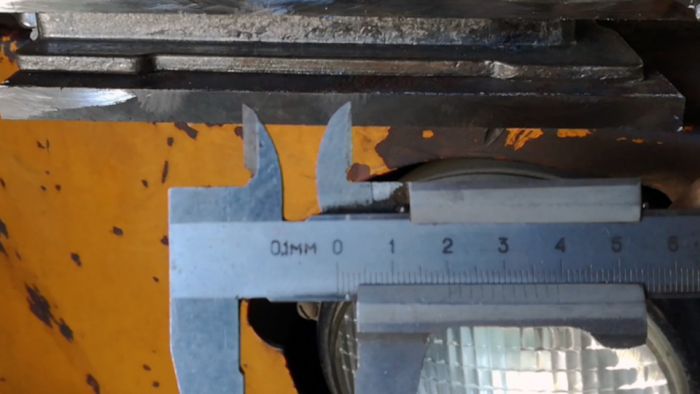

К торцам трубы будут приварены листы металла толщиной 12 мм. размером 72х63 см., как выяснилось позднее заготовку на передний торец можно было сделать меньше практически на 10 см. в высоту, а задний наоборот больше на 5-7 см.

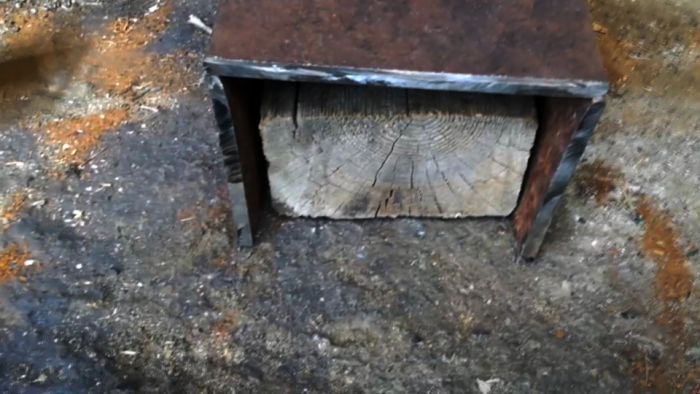

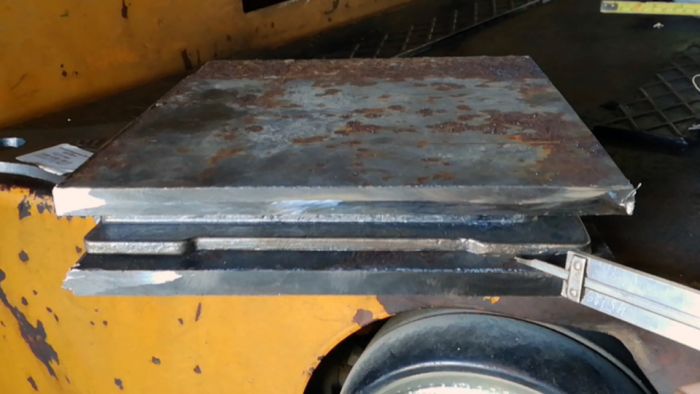

Печь будет иметь один оборот, для изготовления данного оборота необходимы детали также из листа 12 мм. размером 63х15 см. – 2 шт. (бока выхлопа), 63х22,4 см. – верх выхлопа, 22,4х16 см. – заглушка выхлопа.
Кстати, бока выхлопа можно сделать 63х10 см., для того чтобы не менять исходный размер заднего торца печи.Такой выхлоп получается.

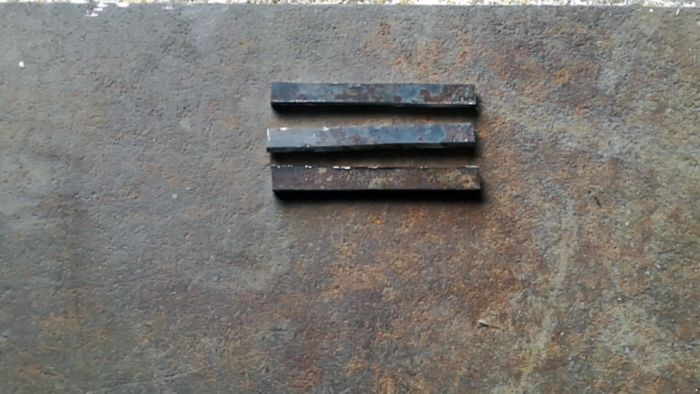

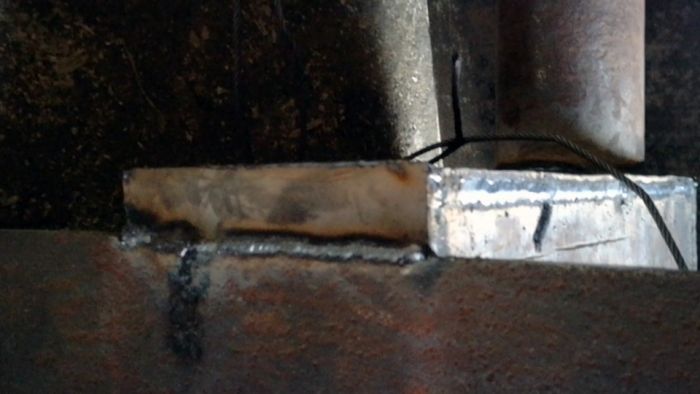

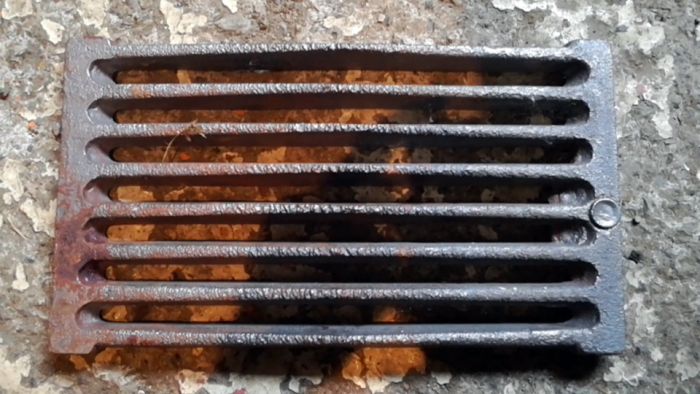

Используем чугунные колосники размером 35х20 см. Можно купить 3 или 4 колосника (если 4, то один укоротить наполовину). Также необходимо заготовить куски арматуры/круга/квадрата для того, чтобы впоследствии на них опирались колосники, кода они будут находиться внутри топки.

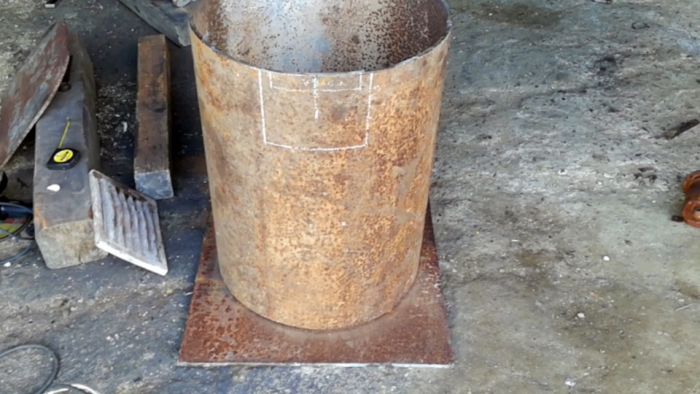

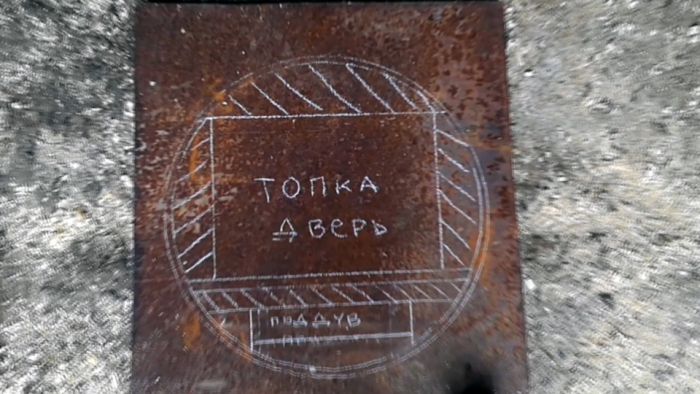

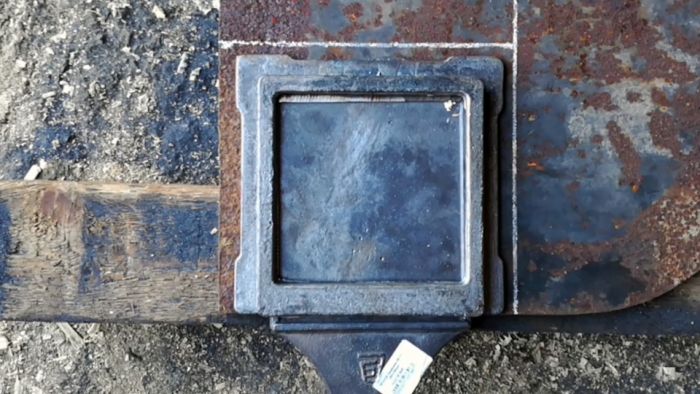

Ложим трубу на одну из торцев и размечаем её. Это необходимо для дальнейшего позиционирования дверцы топки и поддувала. Также размечаем отверстие под выхлоп газов из топки печи.

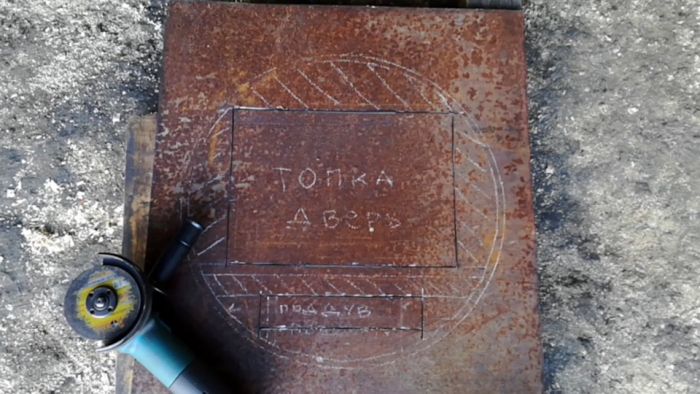

Размечаем дверцы топки и поддувала и пропиливаем их, но не до конца. Оставляем тонкие перешейки железа для того, чтобы осталось равномерное расстояние при приварке петель. После приварки петель остатки металла срезаем.
Размер двери поддувала – 25,5 х 5 см.Размер двери топки – 37х26,5 см.

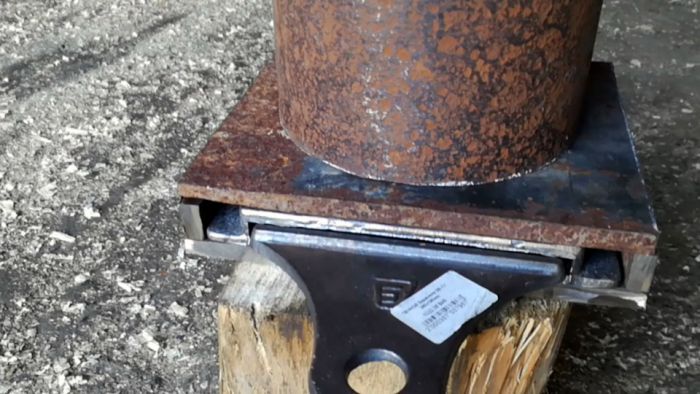

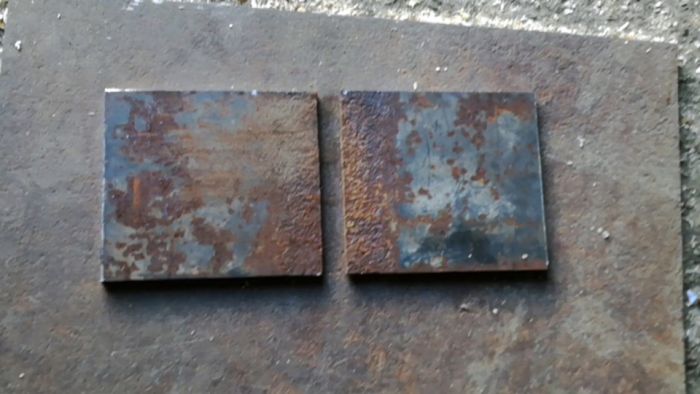

Печка будет оборудована чугунной задвижкой на дымоходе. Готовим для данной задвижки стальную коробку из листа толщиной 8 мм. Размеры заготовок 20х21 см – 2 шт., 19х2 см – 3 шт. Впоследствии на заготовках 20х21 см. вырезали бензорезом отверстия под трубу.

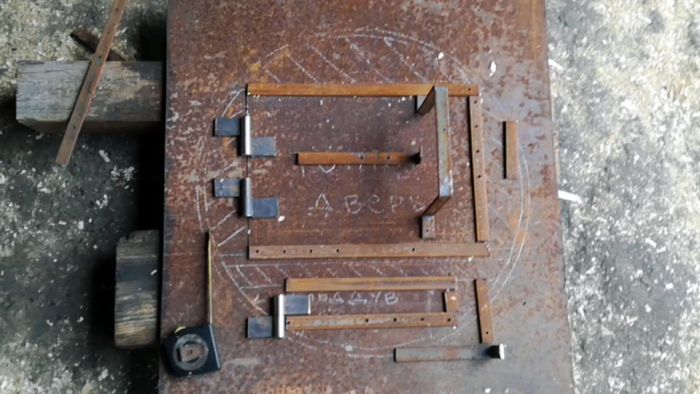

Готовим на плоскость двери топки и двери поддувала полосу по контуру. Размер полосы 15 ммх3 мм.Готовим пластины, которые будут приварены к петлям. Приварка пластин позволит избежать заедания при открывании дверцы топки и поддувала. Ручку на дверь также сделал из полосы таким образом, чтобы расстояние от дверцы до ручки было примерно 10-15 см. Так ручка будет меньше греться.
Готовим боковые стенки, которые идут вдоль печи из листа металла толщиной 4 мм. Размер заготовок 73х71,5 см.

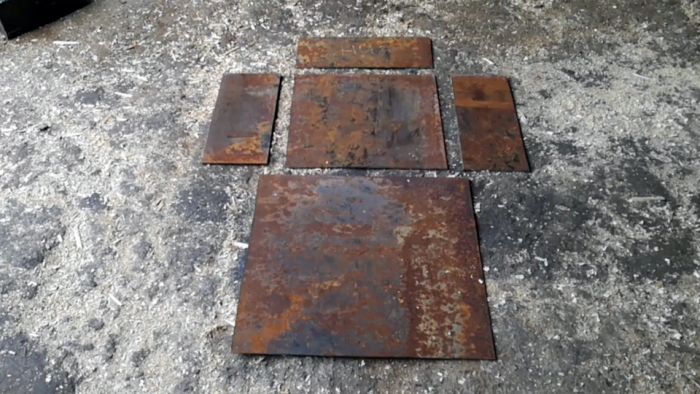

Далее приступаем к изготовлению бака. Первоначально бак был изготовлен из обычного металла, впоследствии заменили на бак из нержавейки. Объем бака 50 литровБак изготавливал также из листа железа толщиной 4 мм. Размеры заготовок: 63х63 см – шт., 50х20 см. – 3 шт., 50х50 см. – 1 шт.

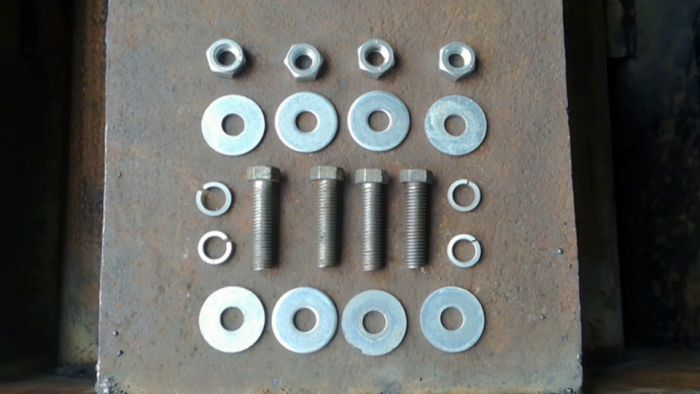

Крепление бака к телу печи будет осуществляться на 4 болта на 10 мм.
Если вы делаете печь для мастерской или гаража, то бак можно не изготавливать.

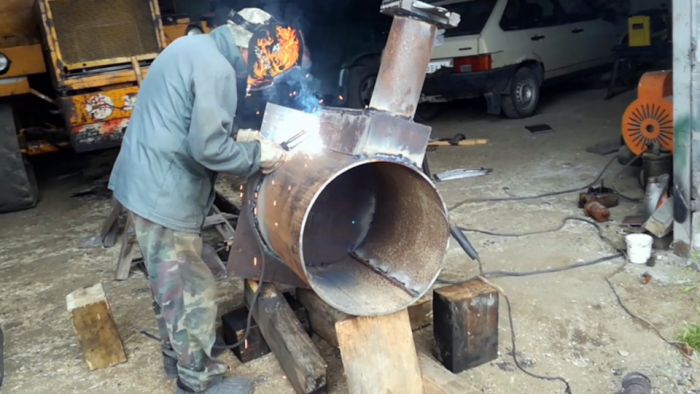

Очищаем все заготовки от ржавчины и приступаем к сварочным работам!

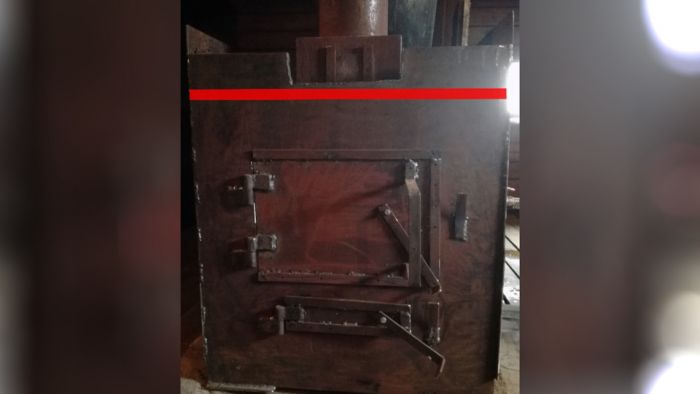

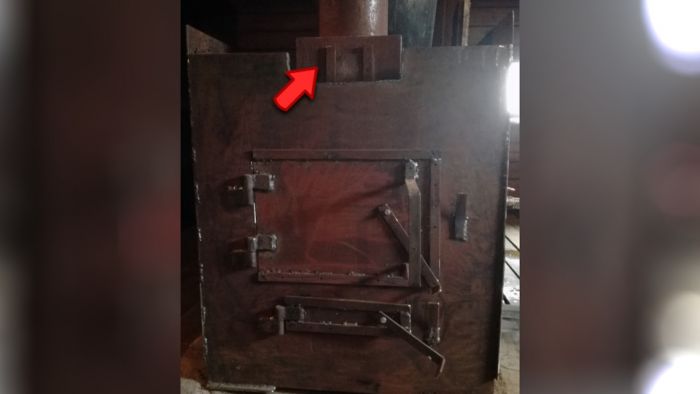

Впоследствии на обороте печи был сделан вырез под очистку его от сажи (пришлось также дополнительно прорезать переднюю стенку печи, целесообразнее сделать данную стенку печи ниже)
На торцевые стенки печи снизу были приварены пластины для транспортировки печи по поверхности.После изготовления печь и бак были полностью окрашены термостойкой эмалью. На бак снизу вварен фитинг, сделан отвод для горячей воды.После задвижки печи был приварен кусок трубы диаметром 159 мм. На одном из концов данной трубы сделана проточка для посадки на нее сэндвич трубы, с внутренним диаметром 160 мм.
Печь получилась очень увесистой, затаскивали её в баню впятером. Думаю, печи из такого толстого металла хватит надолго. Установили данную печь в баню размером 4х5м. Более чем достаточно! Расстояние между боковыми листами печи и трубой 520 мм. заполнили камнями для того, чтобы можно было поддать парку!
На этом всё, всем удачи и пока!
