Тема достаточно избитая в интернете, но практика показывает, даже такую информацию не все знают или помнят. Вот вы сейчас себя и проверите.
Вот прямо не ходя далеко, вытянул из под монитора несколько проводов. На шнуре, возле самого разъема, есть небольшой пластиковый бочонок.
А еще похожие бочонки частенько прилагаются к технике отдельно в пакетиках. Они раскрываются на две части и по идее защекиваются на питающем кабеле.
Зачем все это?
Оказывается, этот малозаметный цилиндр выполняет очень важную функцию! Он играет роль высокочастотного фильтра и нейтрализует помехи, которые могут поступать от питающего кабеля. Это устройство называется ферритовым кольцом, или ферритовым фильтром.
Удивительно, но внутри этого бочонка нет никаких микросхем или других электронных устройств. Если его вскрыть и посмотреть на внутренности, то ничего интересного там не увидишь. Просто шнур проходит сквозь небольшой полый цилиндр из твердого материала. В некоторых случаях шнур охватывает его петлей.
Этот цилиндр выполнен из феррита — химического соединения оксида железа с окислами других металлов, который по сути является магнитным изолятором. В этом веществе не возникают вихревые токи, поэтому ферриты очень быстро перемагничиваются в такт с частотой электромагнитного поля.
Не секрет, что любой неэкранированный кабель питания является источником электромагнитных помех, которые могут искажать информационные сигналы внутри компьютера. А ферритовое кольцо играет роль фильтра и препятствует распространению этих помех.
Ранее для этой цели применялось экранирование всего кабеля медной оплеткой, но ферритовые кольца значительно дешевле, поэтому именно они получили широкое распространение в современной электротехнике.

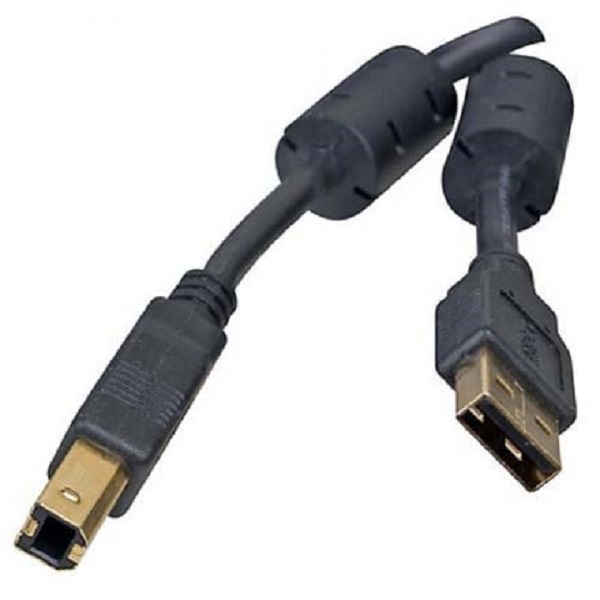

Кстати, ферритовые кольца не только препятствуют образованию нежелательных электромагнитных полей, но и защищают сигнал внутри кабеля от внешних помех. Поэтому такие цилиндры, кроме питающих кабелей, можно также встретить и на шнурах подключения мониторов, камер или фотоаппаратов.
Как увеличить эффективность шумоподавления кабельного феррита
1. Увеличить длину охватываемой ферритовым сердечником части кабеля.
2. Увеличить поперечное сечение ферритового сердечника.
3. Внутренний диаметр кабельного феррита должен быть наиболее близок (в идеале – равен) к внешнему диаметру кабеля.
4. Если позволяют конструктивные особенности пары кабель – феррит, можно сделать несколько витков (как правило, один – два) кабеля вокруг ферритового сердечника. Обобщая вышесказанное, можно сказать, что наилучший ферритовый сердечник – самый длинный и толстый из тех, что могут быть размещены на конкретном кабеле. При этом внутренний диаметр кабельного феррита должен по возможности совпадать с внешним диаметром кабеля.

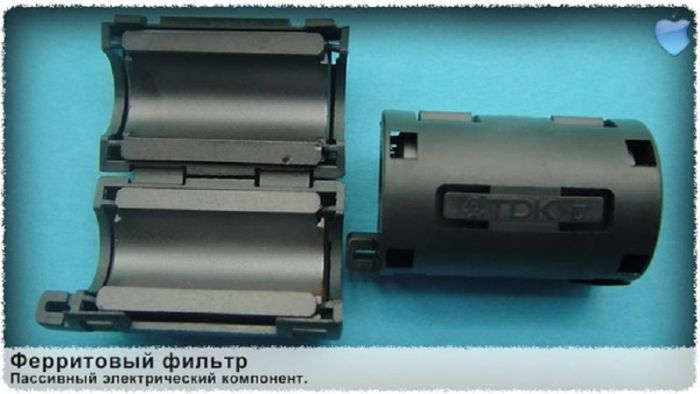

Да, точно, мне же иногда попадались к оборудованию отдельно приложенные такие бочоночки:
Как пользоваться кабельным ферритом ?

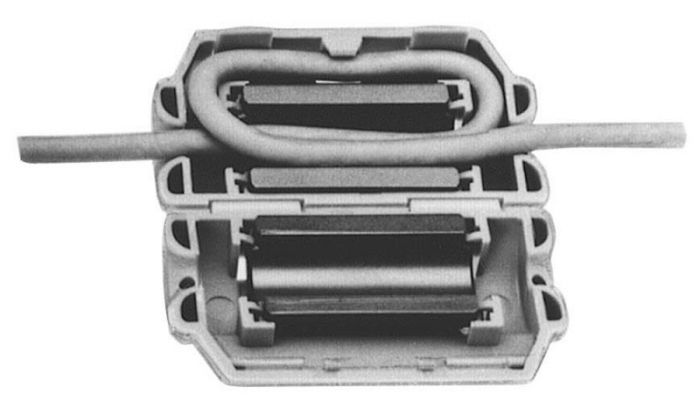

Иногда в продаже можно встретить разъёмные кабельные ферриты в пластиковой оболочке (термоусадочной трубке) с двумя защёлками. Как ими пользоваться? Раскрытый ферритовый цилиндр надевается на кабель, который необходимо защитить от электромагнитных помех и наводок, примерно в 3 см от наконечника кабеля. Делается петля вокруг оболочки цилиндра. После этого оболочка защелкивается. Для надёжности можно оснастить ферритовым цилиндром и другой конец кабеля.
Тогда, почему на всех кабелях нет ферритовых колец? Потому, что ферритовые кольца это не единственный способ оградить провод от воздействия помех. Не менее эффективно и экранирование провода. Либо же кабель просто дешевый и не качественный.
