Для улучшения работы естественной вытяжной вентиляции и защиты от осадков, на нее устанавливается дефлектор. Этот прибор усиливает тягу, обеспечивая отток воздуха с такой интенсивностью, как вентилятор. При этом он не потребляет электричество. Собрать подобное устройство можно своими руками.
Материалы:
- Жесть оцинкованная 0,4 мм;
- заклепки.
Процесс изготовления дефлектора

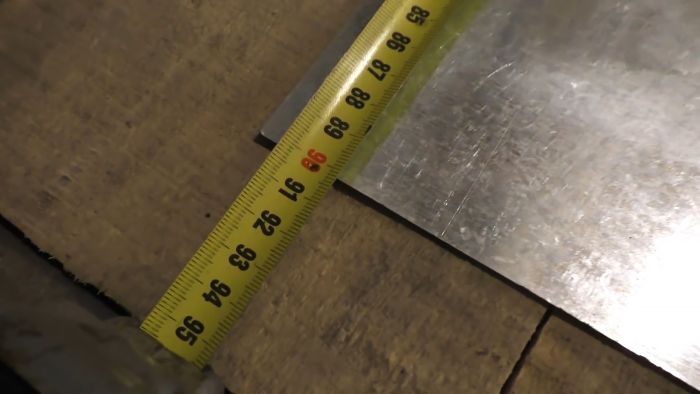

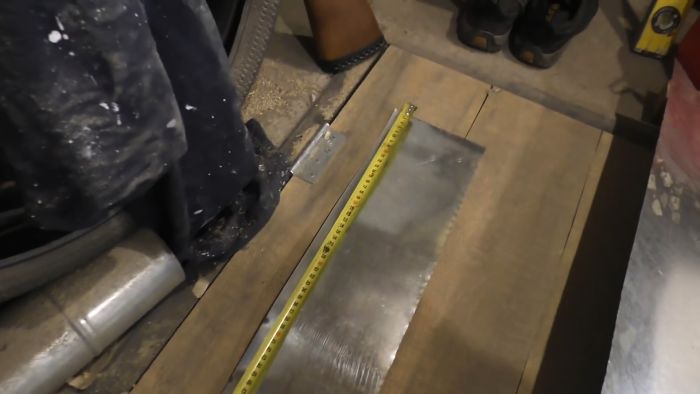

Из жести вырезается полоса 900х150 мм.

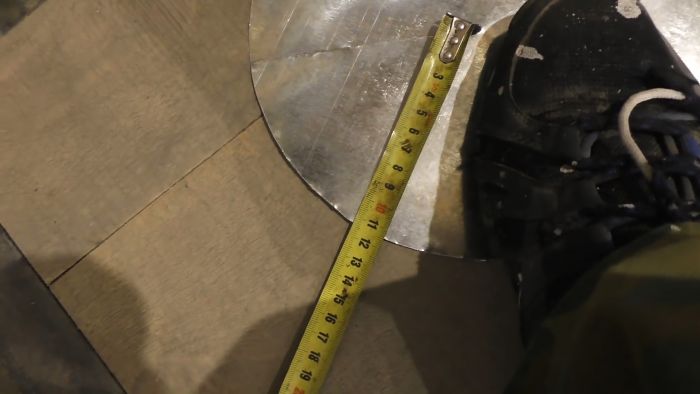

Также потребуется вырезать диск радиусов 110 мм.

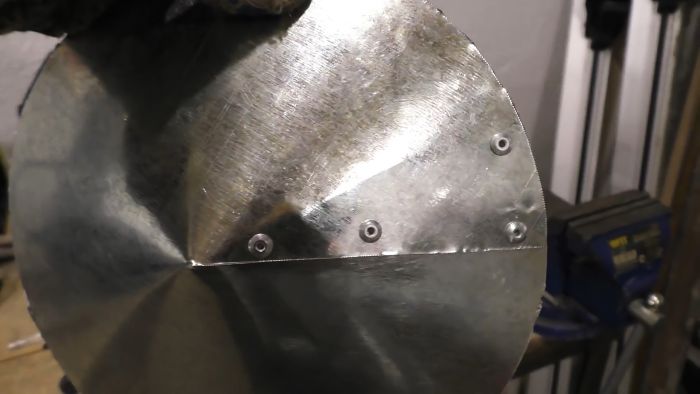

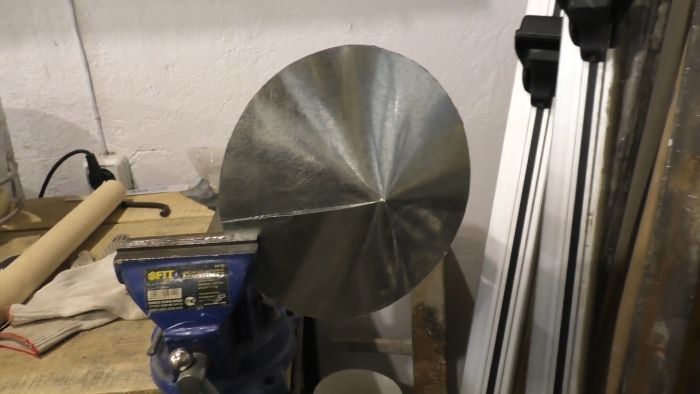

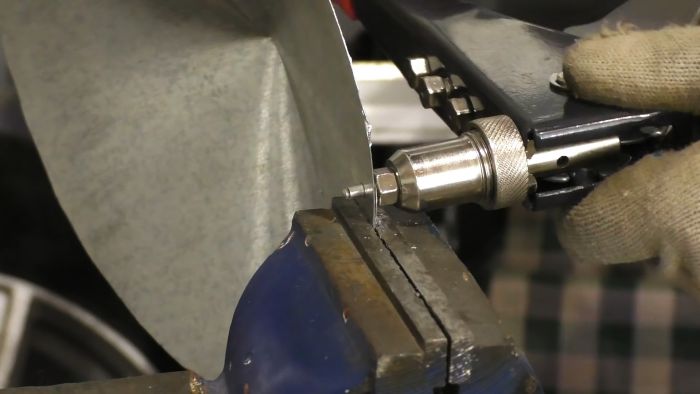

Он режется до центра, и скручивается в конус. Затем его края скрепляются заклепками.

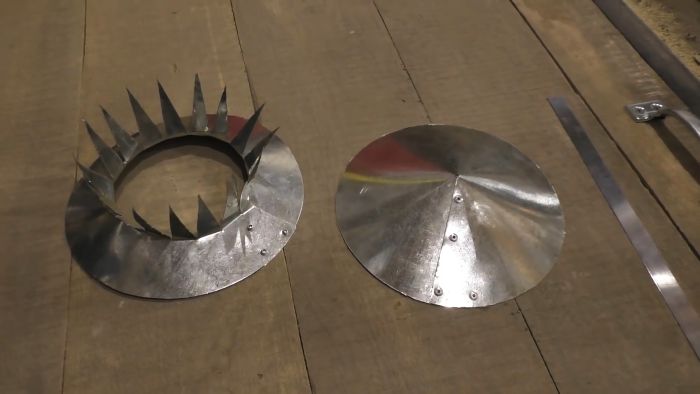

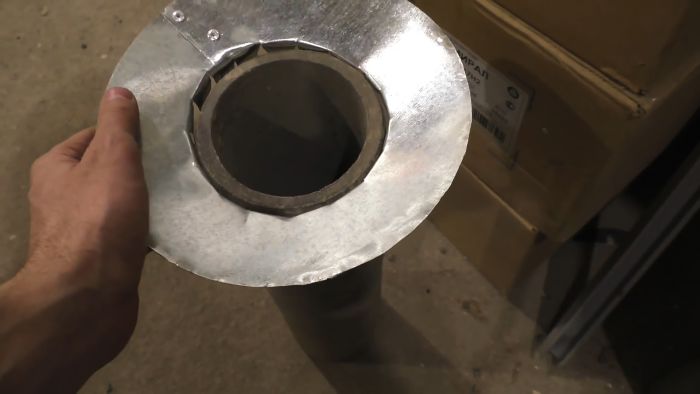

Из такого же диска изготавливается крепление дефлектора к трубе. Он распиливается от центра для образования треугольных зазубрин, которые выгибаются наружу. Здесь все рассчитывается так, чтобы получить отверстие под используемую на вытяжке трубу. Оставшуюся по окружности полосу металла нужно разрезать, и стянуть заклепками под конус.

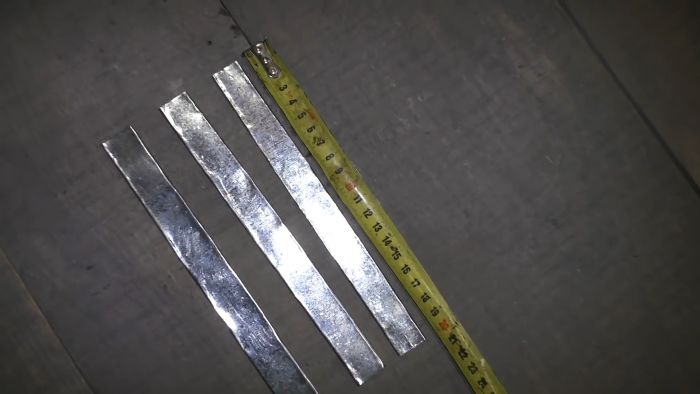

Из жести вырезается 3 полосы 200х40 мм.
Для повышения жесткости, их продольные края подгибаются на 10 мм и сворачиваются внутрь. В итоге получается двухслойные жесткие полоски.

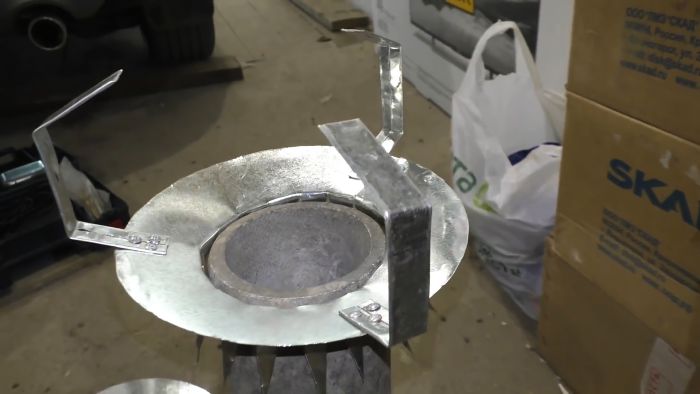

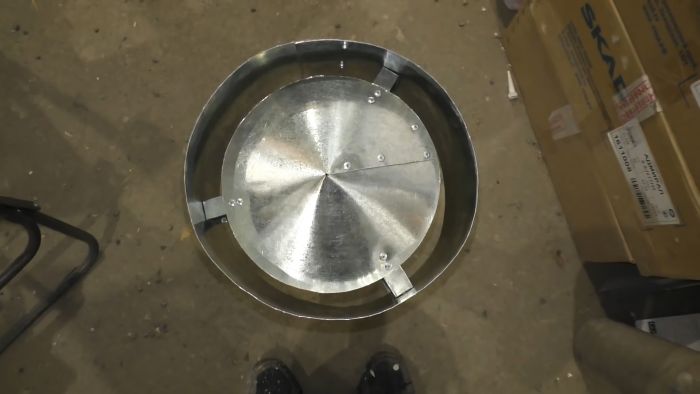

Полосы необходимо приклепать на крепление под трубу, и выгнуть. Первый изгиб вверх делается с вылетом 25 мм за край крепления. В итоге должны получиться стойки высотой по 70 мм. Остальная часть сгибается внутрь под углом, для крепления козырька в виде конуса. Последний устанавливается сверху на заклепки.

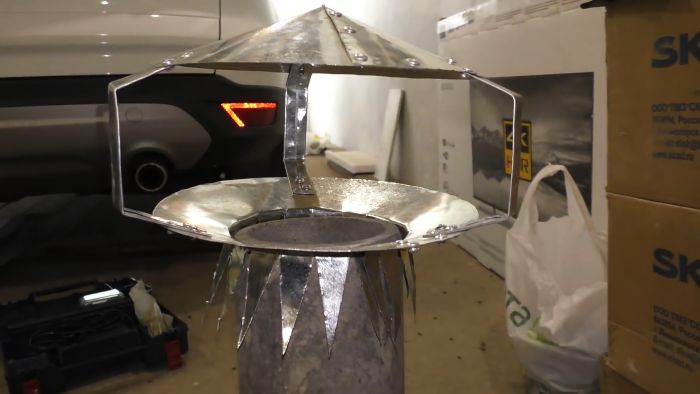

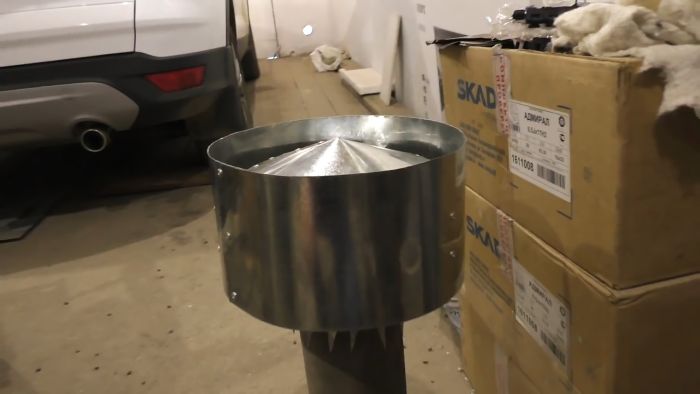

В завершение закрепляется экран из полосы, сделанной первой. Он накручивается вокруг дефлектора, и фиксируется на стойках заклепками.

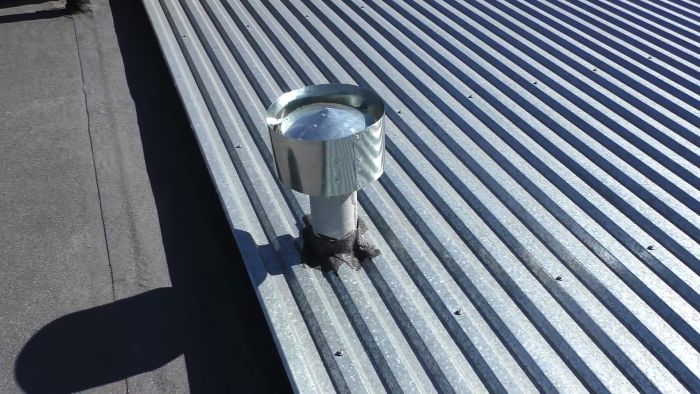

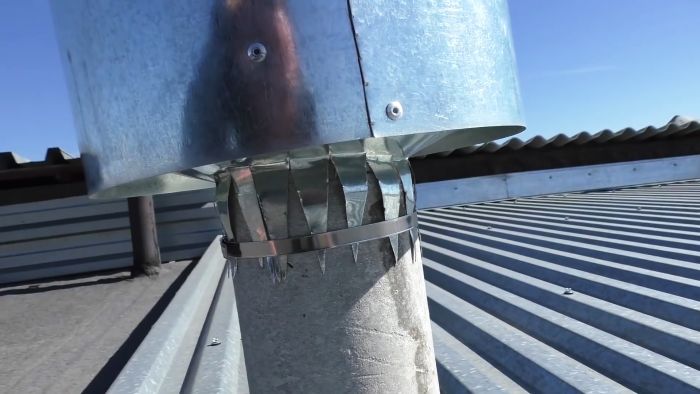

Сам дефлектор затягивается хомутом на вершине трубы вытяжной вентиляции.

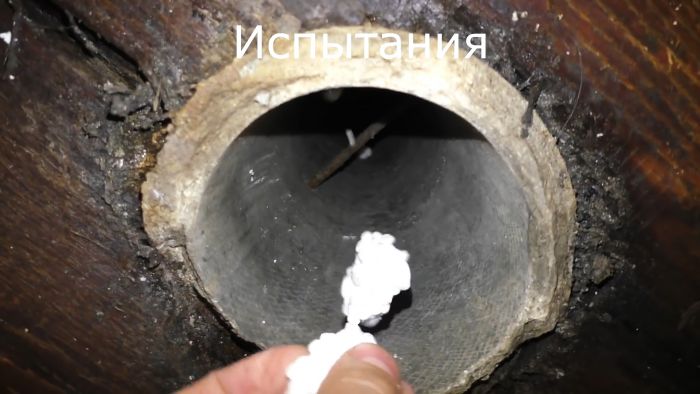

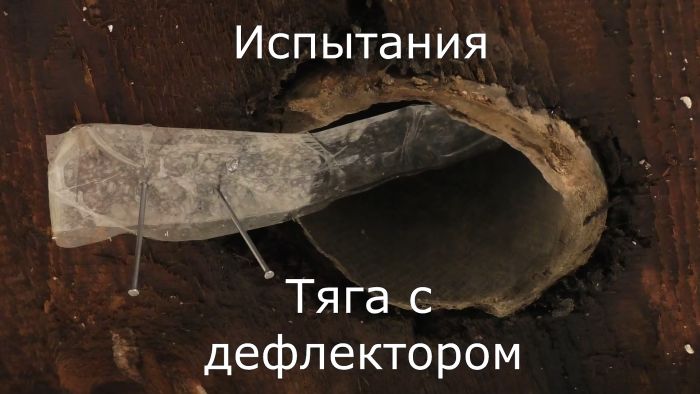

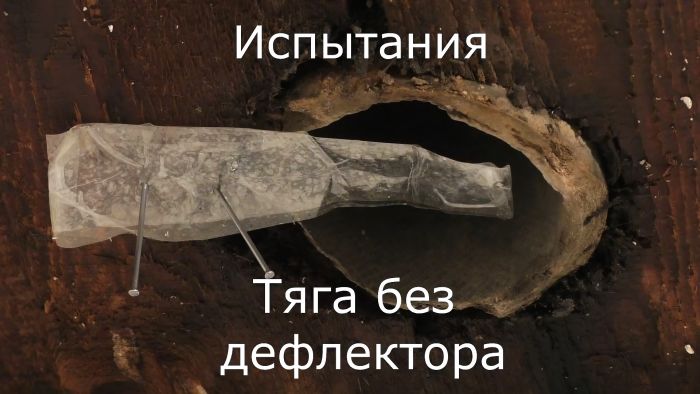

Прибор работает при наличии малейшего ветра, так как тяга усиливается за счет создаваемых завихрений. Если же порывы на улице сильные, то вытяжка всасывает буквально как пылесос.
