Сеткой-рабицей можно огородить территорию, разделить участок на зоны, сделать вольеры для животных и т. д. Купить ее можно в магазине за немалые деньги. Сберечь семейный бюджет поможет станок для плетения сетки-рабицы, который под силу собрать взрослому человеку.
Понадобится

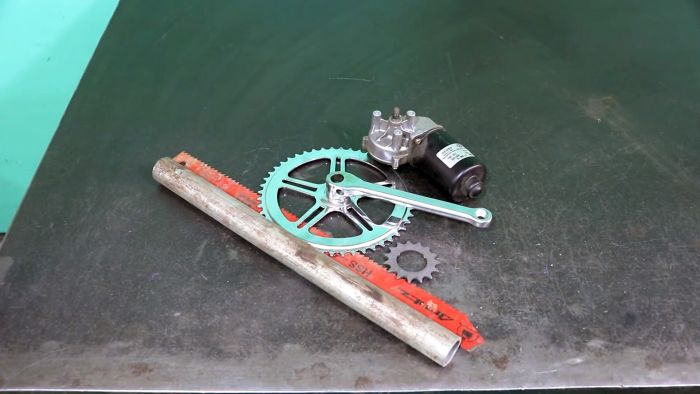

Материалы:
- круглая труба;
- пильное полотно;
- большая и малая велосипедные звездочки;
- мотор-редуктор;
- цилиндр с буртиком и выступом;
- профильная квадратная труба;
- стальная полоса;
- болты и гайка;
- цепь велосипедная и др.
Инструменты: тиски, дрель с держателем наждачки, болгарка, сварка, средства измерения и разметки, дисковая пила, станок для сверления и пр.
Порядок сборки станка для плетения сетки-рабицы

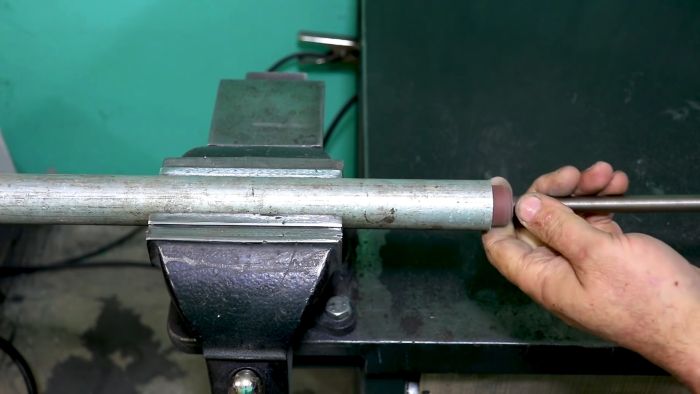

Зачищаем трубу изнутри дрелью с держателем для наждачки.

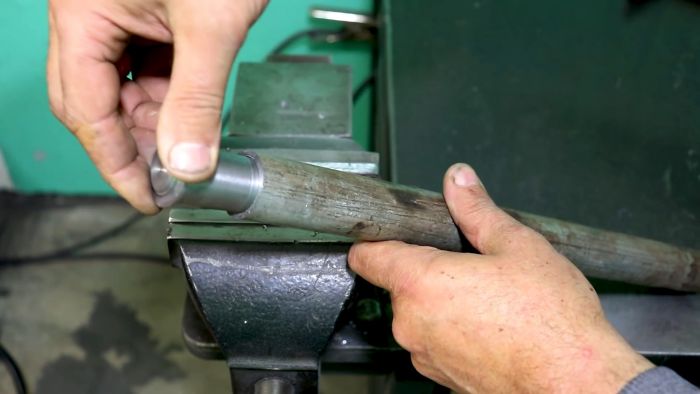

Проверяем вход цилиндра с буртиком внутрь трубы.

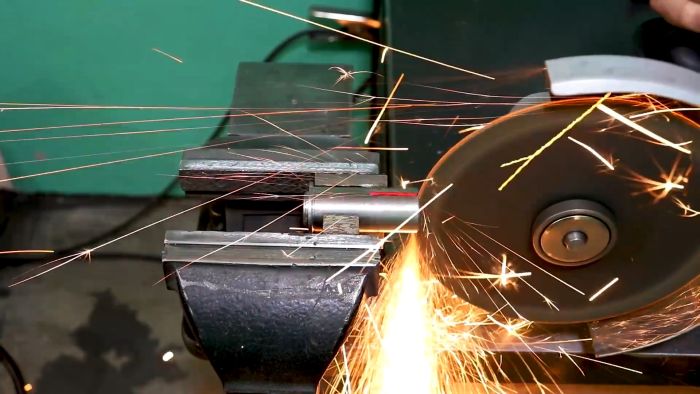

Делаем в нем прорезь по центру гладкого торца на нужную глубину.

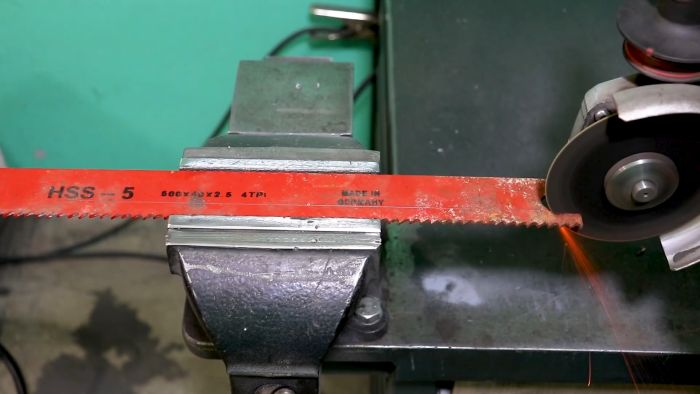

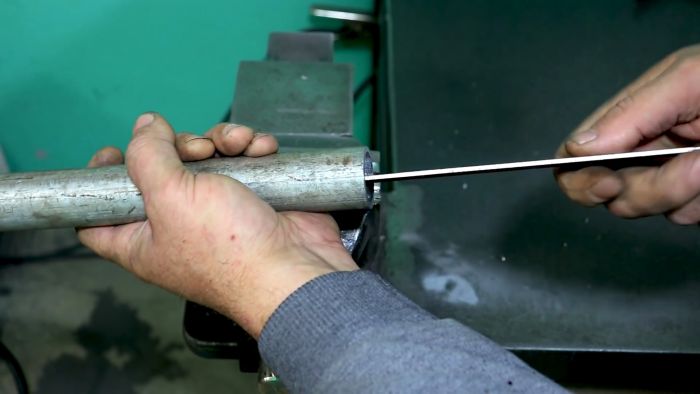

У пильного полотна удаляем зубья и отрезаем планку нужной ширины и длины. Зачищаем, скругляем кромки и проверяя легкость ее вращения в трубе.

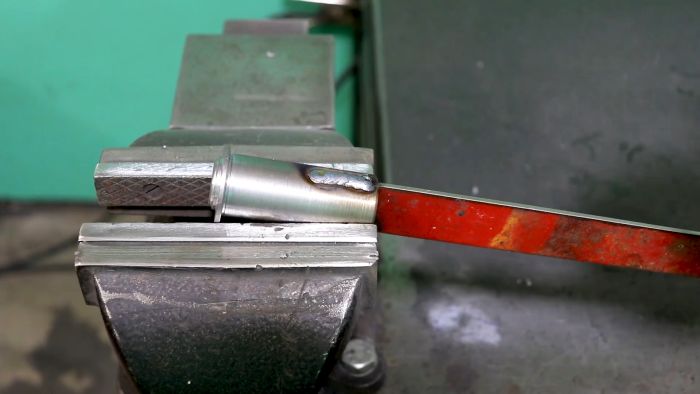

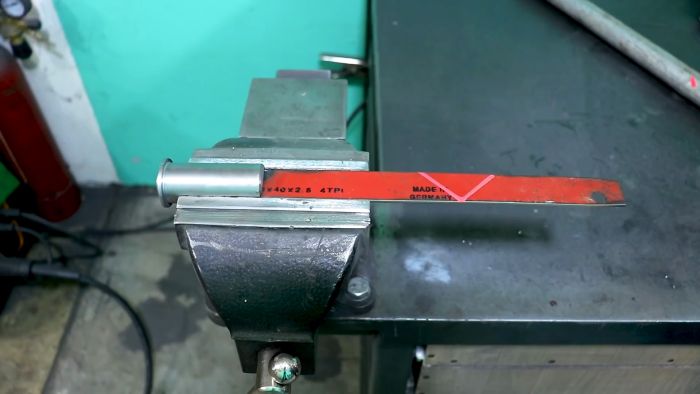

Вставляем планку в прорезь цилиндра и привариваем. Шлифуем сварные швы, не допуская их выхода за габариты узла.
На планке проводим две прямые линии под 45 градусов, концы которых на другом краю отстоят на 48 мм.
Прикладываем к трубе мерную ленту рулетки так, чтобы торец трубы был на отметке 22 см. Отмечаем на трубе метки 15, 10, 5 и 0 см.
Крепим скотчем конец тонкой проволоки на метке 0 см и наматываем ее по спирали на трубу по меткам 5, 10 и 15 см. Второй конец также крепим скотчем. Проводим спиральную линию по трубе по траектории проволоки.

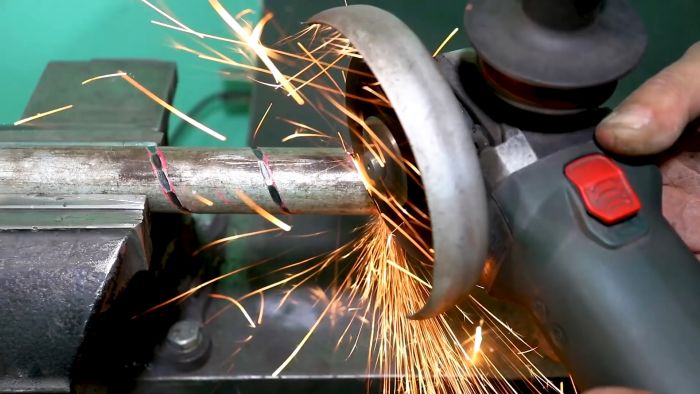

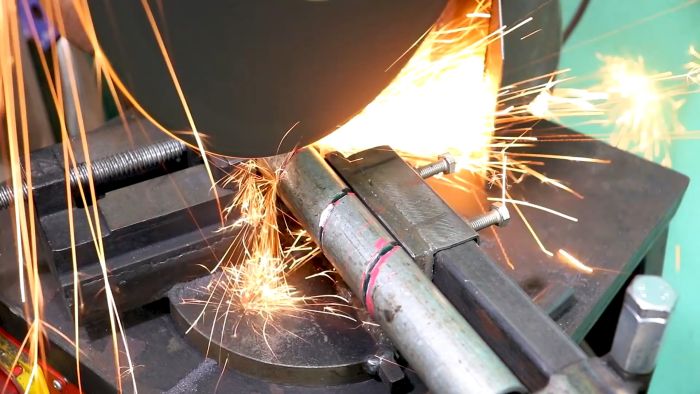

По спиральной линии на трубе выполняем прорезь, которую зачищаем. Заусенцы внутри трубы удаляем наждачкой на держателе дрелью.
Вставляем в трубу планку с цилиндром до упора в буртик. Отрезаем выступающий из трубы конец и скругляем углы.

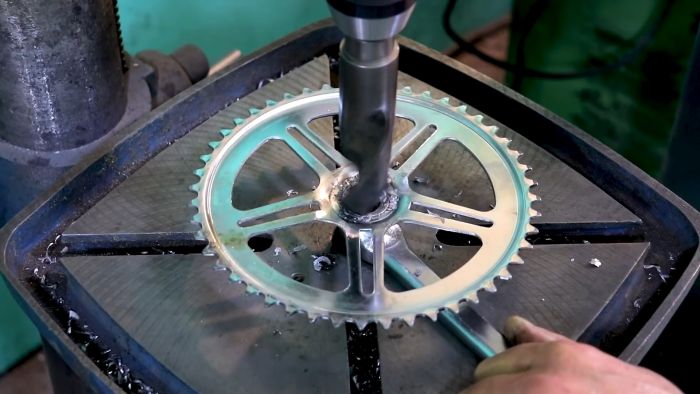

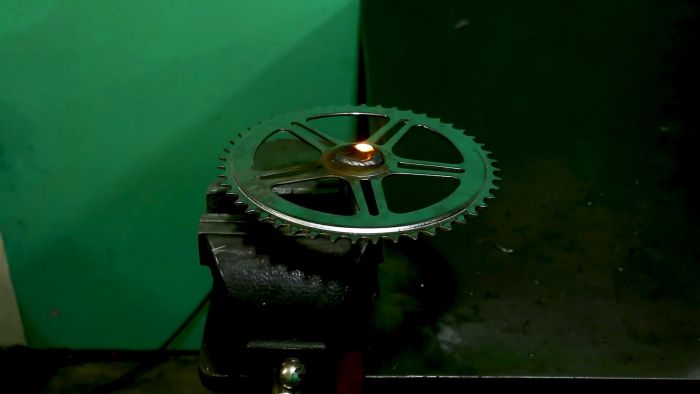

Отверстие в центре большой звездочки зенкуем, выбиваем насечки, надеваем на выступ цилиндра до упора в буртик, привариваем и шлифуем сварной шов.

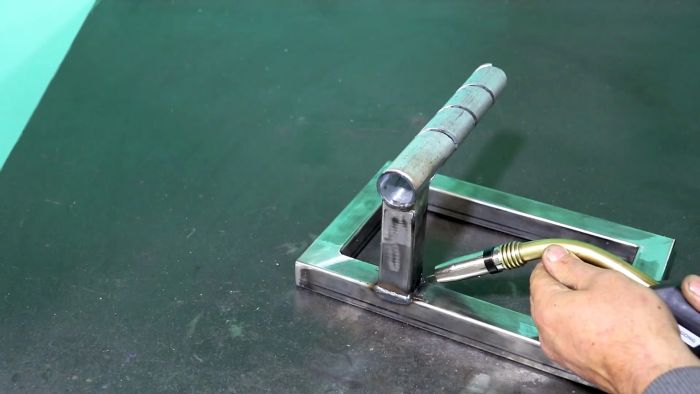

К концу трубы без прорези привариваем вертикально отрезок квадратной трубы. Из нее же свариваем прямоугольную раму и привариваем свободный конец стойки трубы к длинной стороне рамы со смещением от центра так, чтобы труба располагалась над рамой.

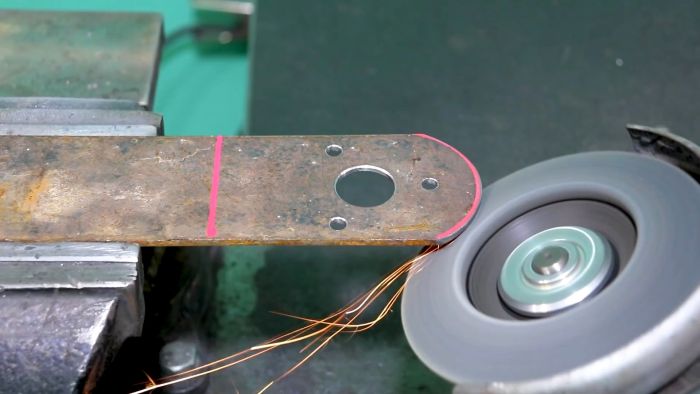

Переносим элементы кронштейн мотора-редуктора на стальную полосу и выполняем их на сверлильном станке. Формируем внешний контур и отрезаем от полосы фрагмент нужной длины.

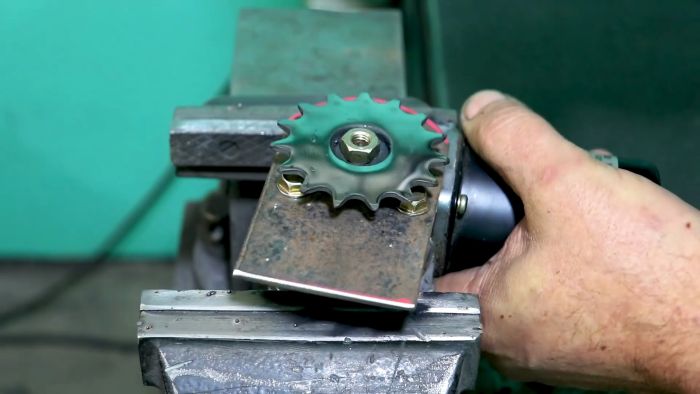

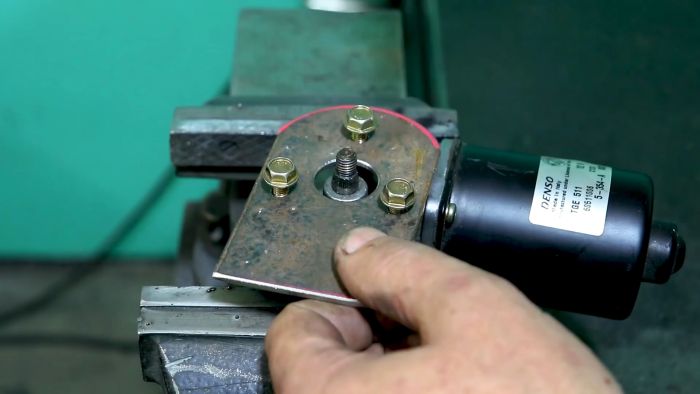

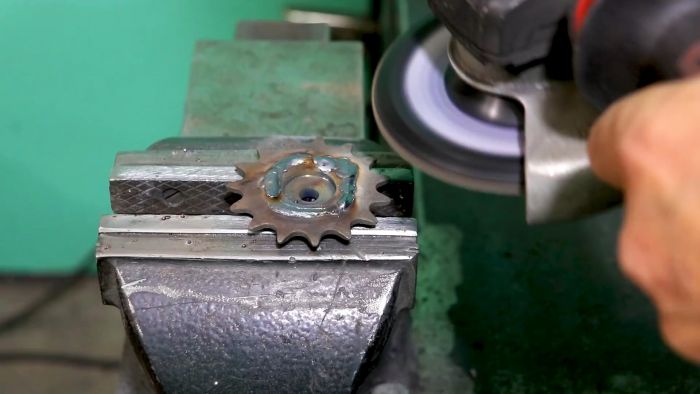

В отверстие малой звездочки помещаем втулку-вставку, завариваем и шлифуем сварной шов. Фрагмент из полосы закрепляем болтами на моторе-редукторе. На ось редуктора надеваем малую звездочку и затягиваем гайку.

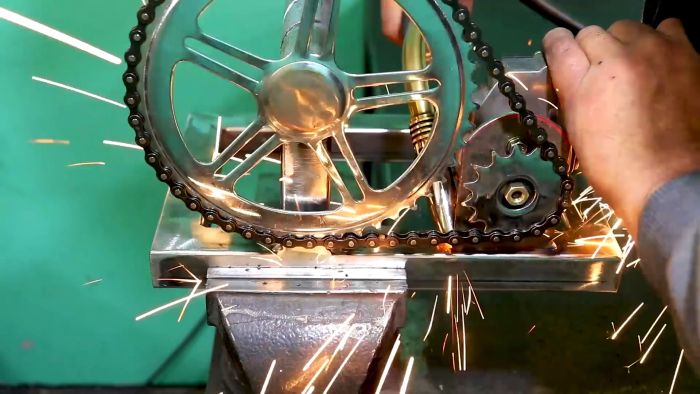

Планку с цилиндром вводим в трубу со спиральной прорезью, а на большую звездочку надеваем велосипедную цепь. Натягиваем малой звездочкой цепь и фиксируем сваркой кронштейн на раме, который надежно обвариваем.
По другую сторону от стойки трубы привариваем вертикально прут с полукольцом ближе к концу и окрашиваем конструкцию.

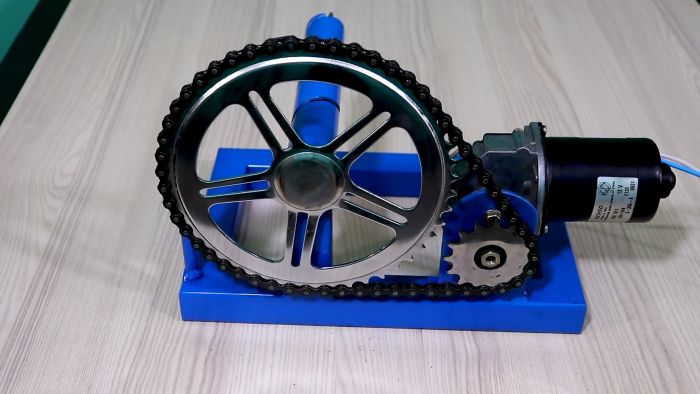

Смазываем цилиндр и зубцы звездочек. Все надежно закрепляем и соединяем звездочки цепью. Подключаем к мотору провода и машина готова к работе.

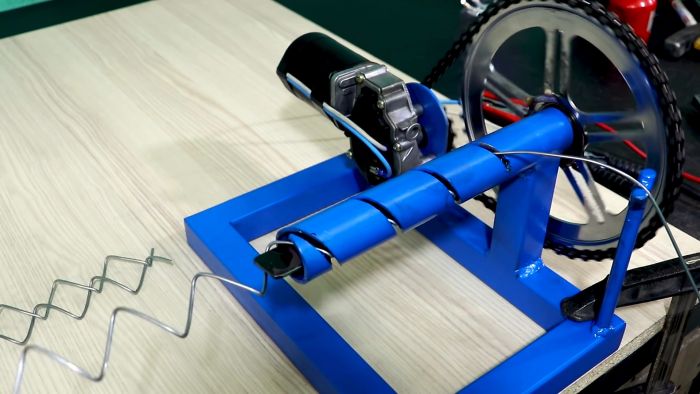

Для этого крепим к планке в начале спиральной прорези проволоку, подаем напряжение и она, увлекаемая вращающейся планкой, и скользя по спиральной прорези в трубе, периодически изгибается на 90 градусов.

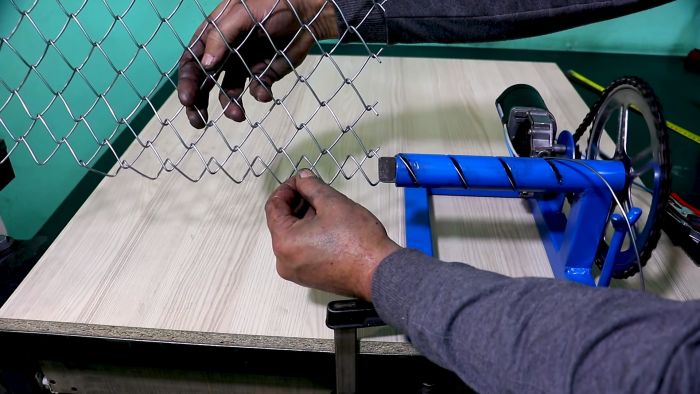

Отрезаем изогнутую проволоку пассатижами и процесс повторяем. Причем каждую следующую изогнутую проволоку можно сразу вплетать в предыдущую, пока не будет достигнута нужная высота.
