Если вам вдруг срочно понадобилось взять помещение под охрану, а сигнализации нет, то это не проблема. Самую простую GSM сигнализацию, да еще и с детектором движения, можно сделать самому из старого мобильника. Схема очень простая, с ее сборкой справиться даже начинающий электроник.
Понадобится
- Датчик движения
- Транзистор BC558;
- Резистор 300 Ом, 1 кОм.

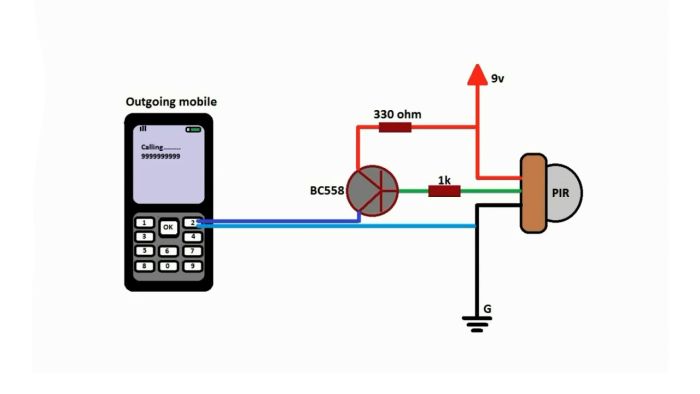

Схема охранной системы
Питание 5 - 9 В. Необязательно использовать крону, можно использовать стационарный зарядник для того же мобильника.
Принцип работы очень прост. Почти каждый кнопочный сотовый телефон имеет функцию быстрого набора (настроить ее можно в меню телефона). Это когда зажимается одна кнопка и при ее удержании из памяти набирается номер, сохраненный для этой кнопки.
Так вот, в настройки запишем свой номер на другой телефон. К этой кнопке подключим контакты, которые пойдут в схему. Как только датчик обнажит в помещении движение, он подаст сигнал на транзистор, тот в свою очередь замкнет кнопку сотового телефона и произойдет исходящий вызов на ваш смартфон. В результате чего вы будете оповещены о движении на охраняемом объекте.
Как сделать охранную систему с датчиком движения из кнопочного мобильника

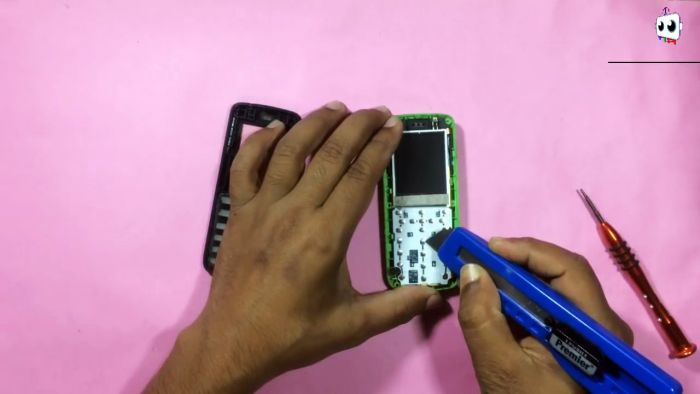

Разбираем сотовый телефон и при помощи канцелярского ножа срезаем верхний контакт кнопки и отгибаем его.

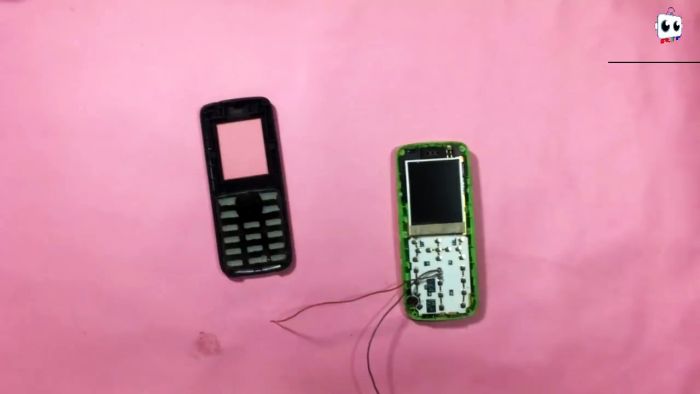

Далее, при помощи паяльника припаиваем два тонких проводка к контактам кнопки.

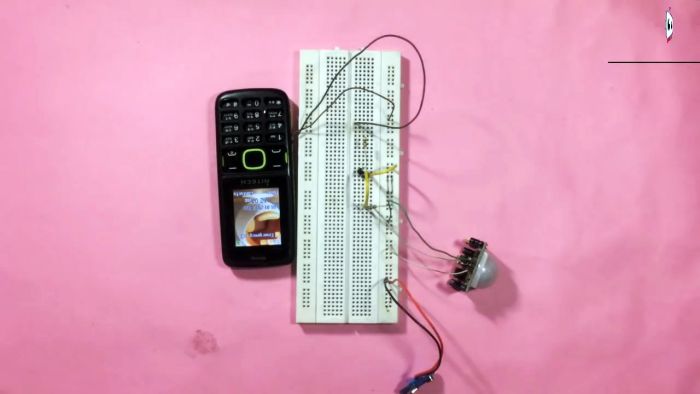

Собираем мобильник, предварительно сделав в корпусе прорезь для проводов. Собираем простую схему.

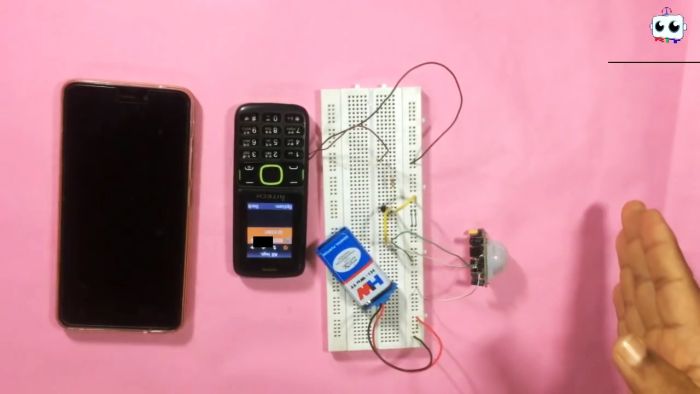

Подключаем питание 9 В и проверяем работу. Как только к поле зрения датчика попадет человек или его часть, то охранная система сработает.

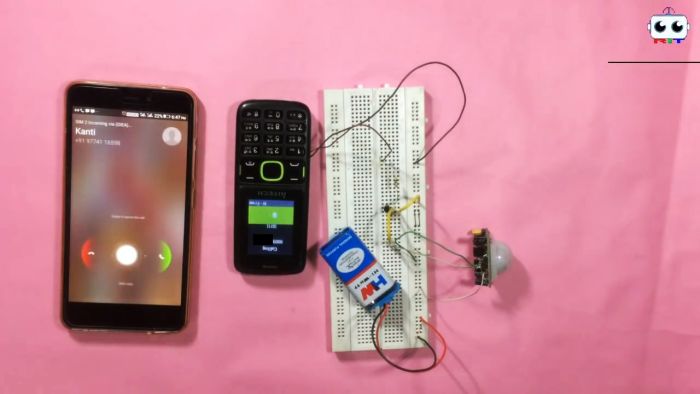

И на вашем смартфоне раздастся сигнал входящего вызова.
Как активировать систему и выйти из помещения чтобы сигнализация не сработала?
Если подать питание на систему, то через 1-2 секунды датчик будет готов к работе и сможет обнаружить движение в помещении. Этого времени может не хватить, чтобы выйти и закрыть дверь. Чтобы увеличить это время, сделайте так: выключите сотовый телефон, подайте питание на систему. А как будете готовы, нажмите кнопку включения на мобильнике. Пока он загружается и показывает заставки, а потом ищет сеть, у вас будет порядка 5-10 секунд. А этого времени вполне достаточно.
