Доработки китайского мультиметра - автоматическое включение подсветки

вКак это сделано / Горячее

Подсветка дисплея в мультиметре вещь очень нужная и годная. Не всегда пользоваться тестером приходится в хорошо освещенных местах, как раз скорее наоборот. Подсветка хоть светодиодная, но потребляет электричество от батареи, приводя ее к более быстрой замене. Чтобы оптимизировать расход энергии, можно сделать автоматическое отключение свечения подсветки в местах работы где света предостаточно.

Понадобится

  • Фоторезистор
  • Транзистор BC547
  • Резистор 100 кОм


Изготовление автоматической подсветки

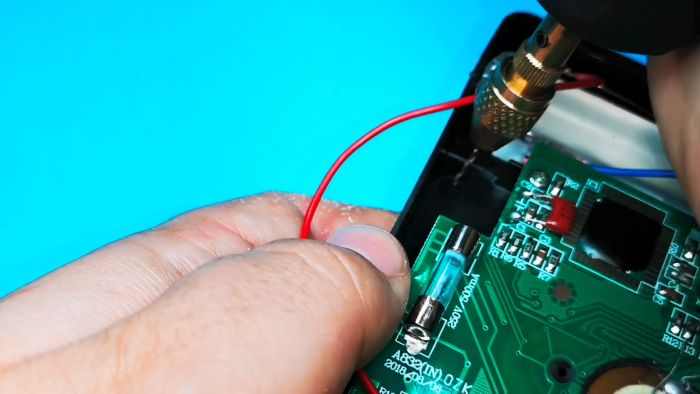

Тонким сверлом сверлим два отверстия в лицевой части мультиметра под вывода фоторезистора.

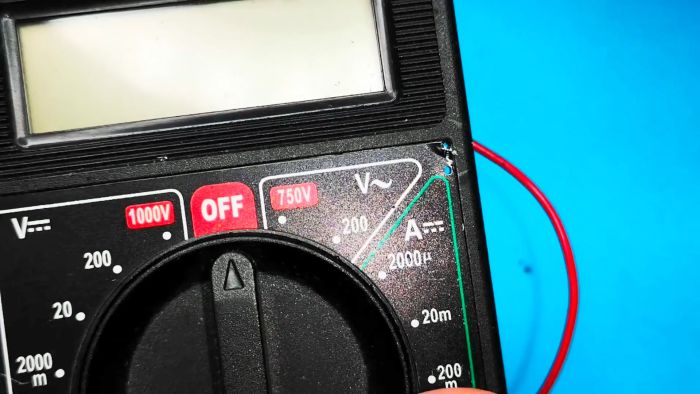

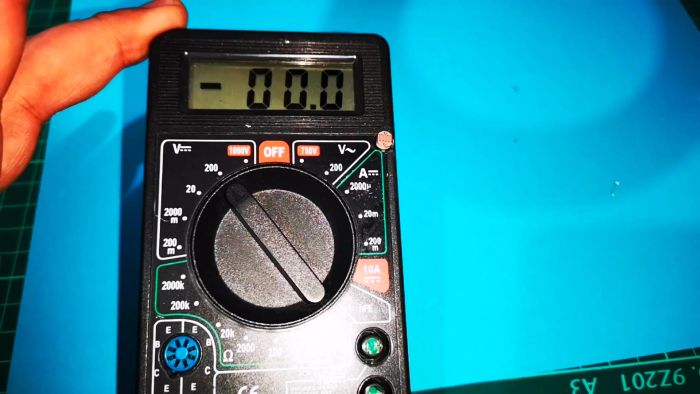

Берем фоторезистор, вставляем вывода в отверстия и сажаем на супер клей.

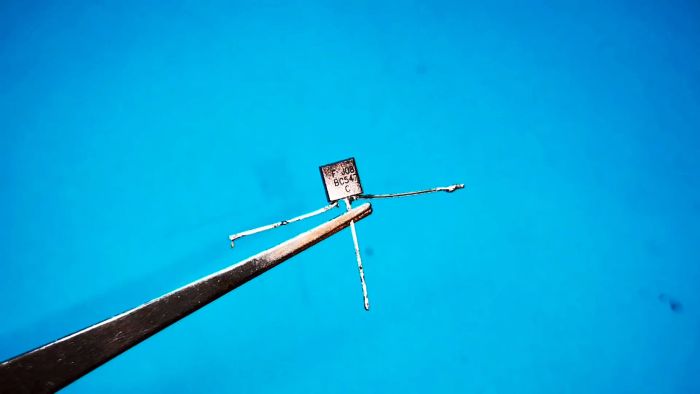

Берем транзистор и отгибаем боковые вывода.

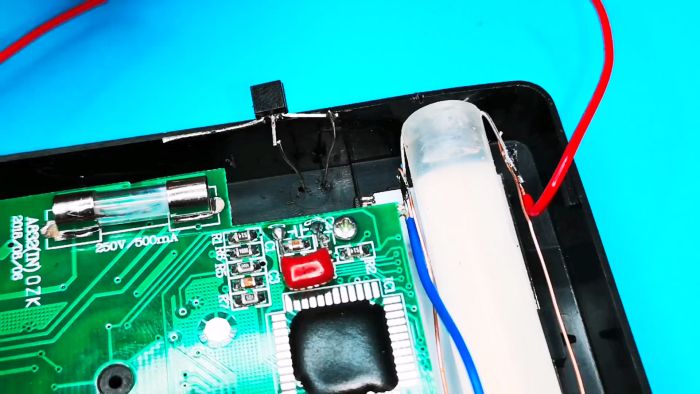

Припаиваем его эмиттером и базой к фоторезистору.

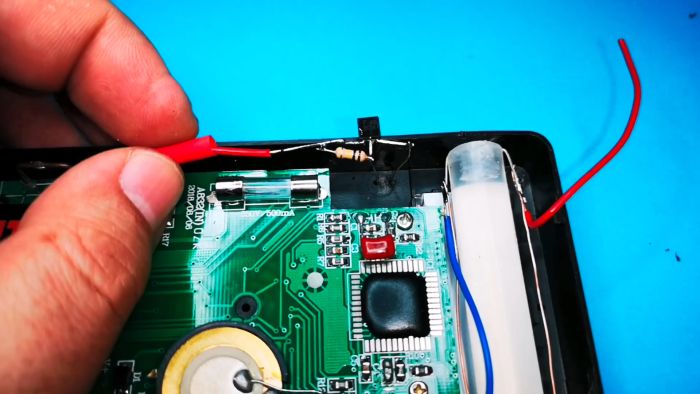

Между коллектором и базой подключаем резистор.

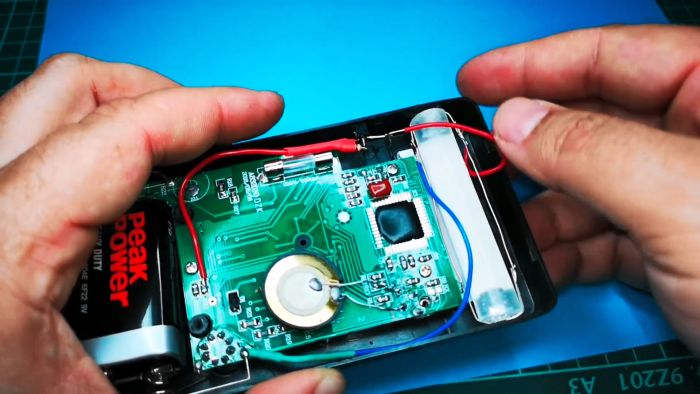

Включаем данную схему в разрыв цепи светодиодов. Плюс к коллектору, минус к эмиттеру.

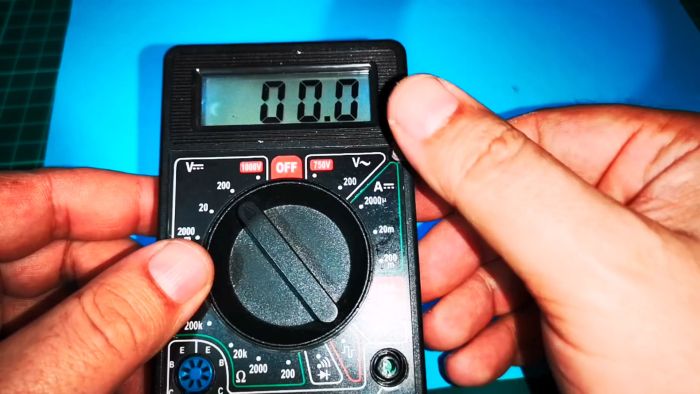

Собираем и включаем.

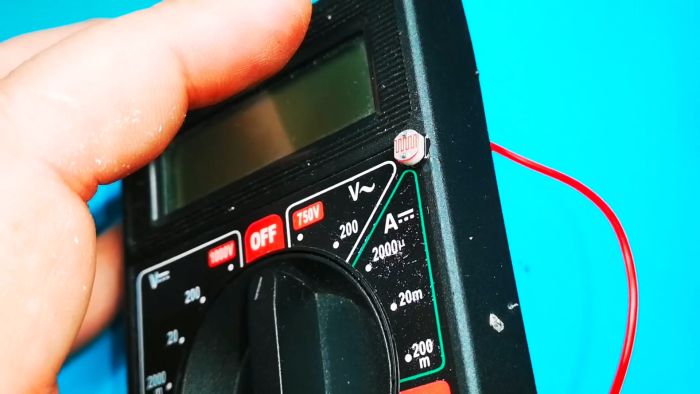

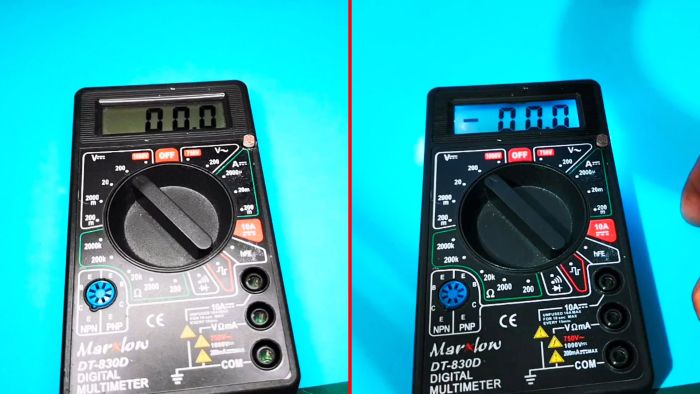

Подсветка не светит, так как света падающего на мультиметр предостаточно. Но стоит закрыть фоторезистор пальцем, как подсветка включается.

Оптимальная работа обеспечена.

Чувствительность к свету можно настроить подбором резистора.

Теперь питание от батареи будет расходоваться оптимально.
