Иногда после покупки ручного инструмента выясняется, что он низкого качества из-за огрехов в закалке еще на заводе. Рассмотрим способ термической обработки отверток, долот, сверл, ножей и т. д. в домашних условиях.
Но следует учесть, что закалка приводит наряду с упрочнением металла, к повышению его хрупкости.

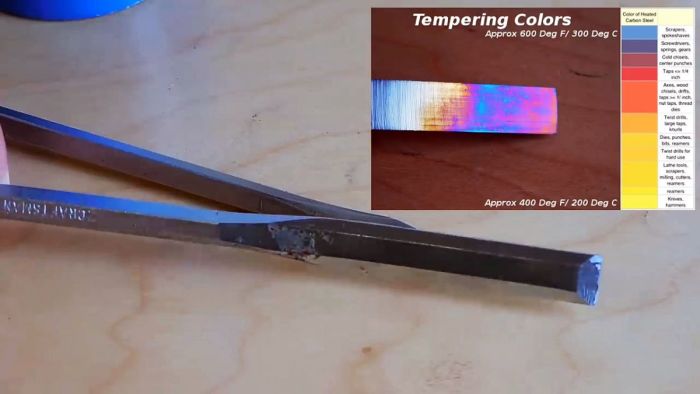

Вот отвертка с отломанным кончиком. Это произошло либо от большого крутящего усилия, приложенного к ней, либо от неправильной закалки, что вызвало повышенную хрупкость металла.
Посмотрим, как правильно закаливать сталь, чтобы она стала прочной и не слишком хрупкой, и быть уверенным в этом. При этом такие инструменты, как долота, стамески и т. д. должны еще иметь острую рабочую кромку.
Понадобится

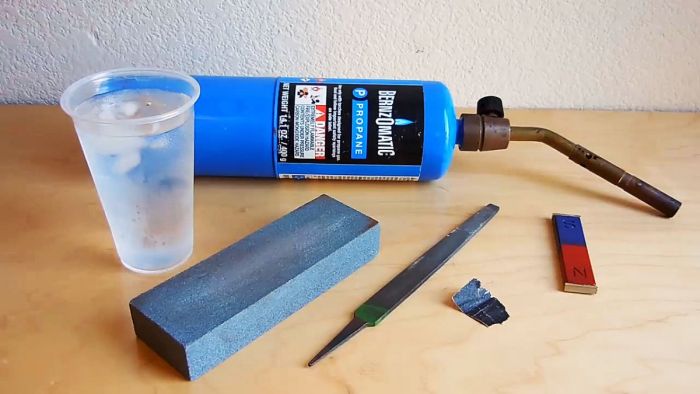

Для работы нам понадобятся следующие материалы и инструменты:
- емкость с водой;
- газовая горелка;
- механический наждачный круг;
- напильник;
- наждачная бумага с зернистостью 220;
- магнит.
Воду для охлаждения стали после нагрева часто заменяют различными маслами и солевыми составами. А магнитом будем проверять, наряду с изменяющимся при нагревании стали цветом, достаточную температуру закалки, т. к. при ее достижении раскаленный металл теряет магнитные свойства.
То есть конкретный цвет и отсутствие намагниченности являются верными признаками окончания нагрева стали и ее охлаждения в воде.
Закалка отвертки своими руками

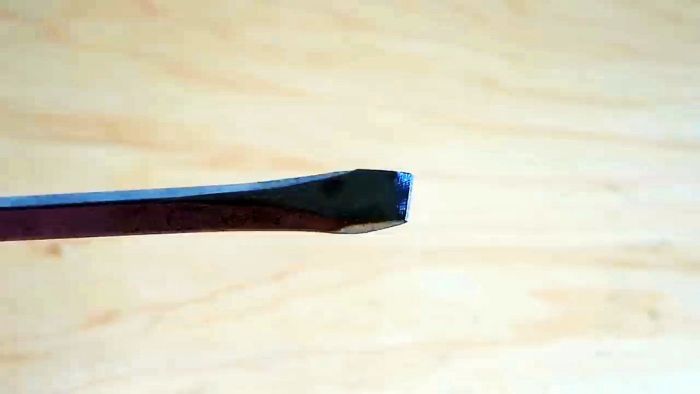

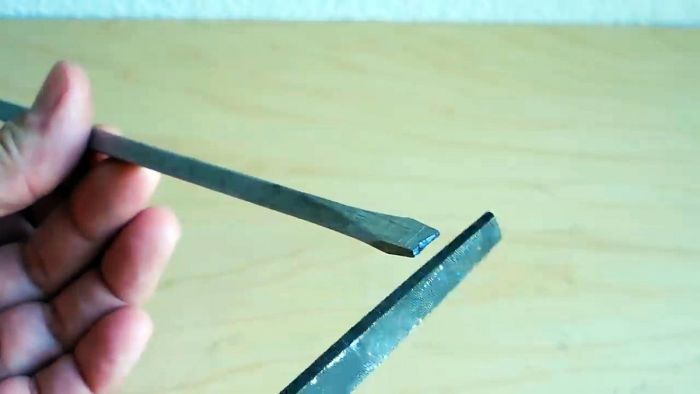

Для закалки отвертки вначале напильником и точильным камнем формируем новый конец, т. к. после закалки сталь упрочниться настолько, что напильник просто будет скользить по ней, не срезая металл.
Если же повреждение жала отвертки небольшое, то можно обойтись без закалки. Достаточно ее обработать на точильном круге не более двух секунд и тут же охладить в холодной воде.

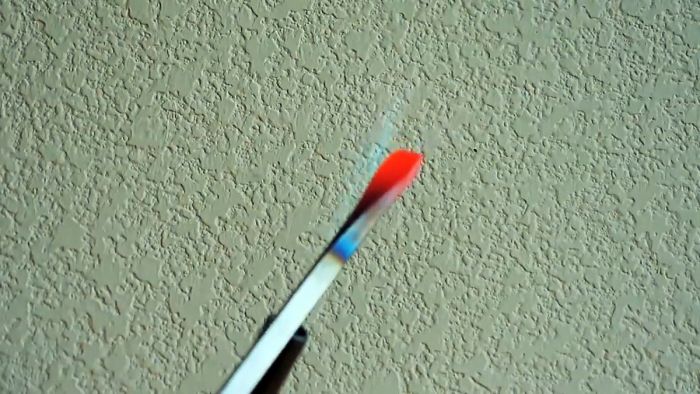

Газовой горелкой нагреваем конец отвертки с заново сформированным жалом. Видно, как при нагревании изменяется его цвет, что важно для закалки. Также проверим готовность инструмента к закалке магнитом. Он перестает притягиваться к металлу, когда температура достигает 760 градусов Цельсия, и его нужно быстро охлаждать.

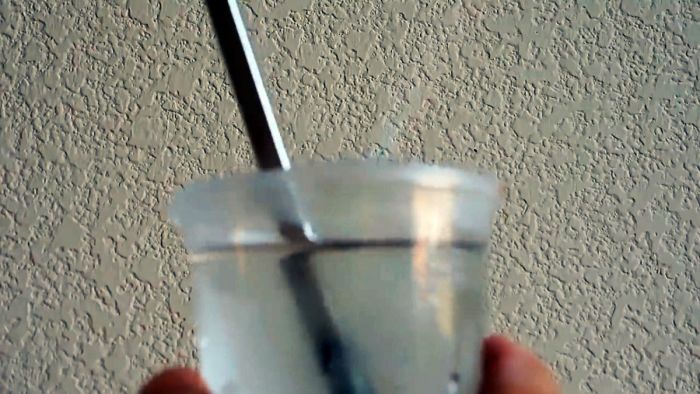

После охлаждения в воде видно, что отвертка покрыта нагаром, который удаляем наждачной бумагой.
Это нужно для процесса отпуска, чтобы наблюдать за температурой по цветам побежалости, которые принимают окислы, и вовремя охладить отвертку.
Для нагрева инструмента без пластиковой ручки до 260 градусов Цельсия можем воспользоваться электропечью, поместив его туда на 20 минут. Затем, ухватив пассатижами, опустить в воду.

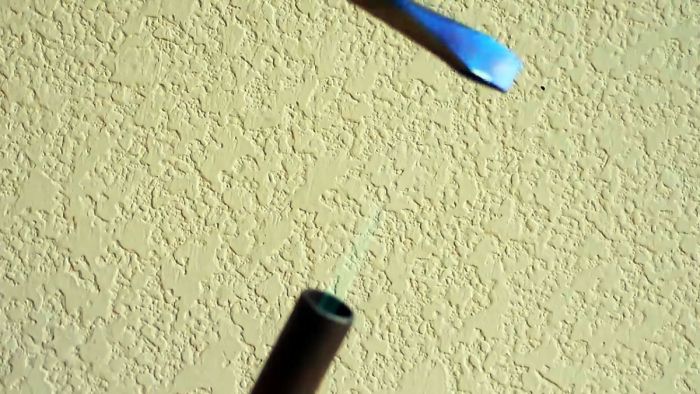

Под действием пламени газовой горелки цвет отвертки меняется от светло-желтого через другие и становится фиолетовым, затем темно-синим, достигая кончика отвертки. Этот цвет становится сигналом прекращения нагрева и охлаждения отвертки в воде.
Тот же синий цвет будет сигналом для окончания нагрева пружинистой стали, т. к. ее температура при этом достигнет 288-316 градусов Цельсия, тогда как фиолетовый цвет сигнализирует о температуре около 260 градусов Цельсия, применяемый для отпуска металла, если он стал слишком хрупким.
Для отпуска ножей нагреваем лезвия до цвета побежалости от светло-оранжевого до темно-желтого, т. е. до температуры 148-177 градусов Цельсия. Допустим еще светло-желтый цвет, после чего нож охлаждаем в воде.

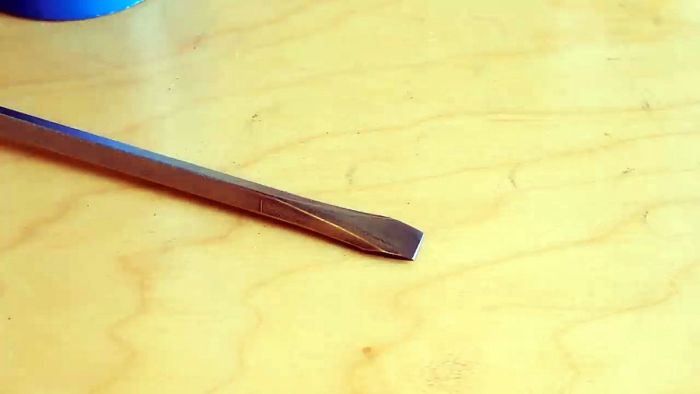

Закаливаем кончик отвертки. При нагреве сначала появляется светло-желтый цвет, потом желтый, фиолетовый, при приближении к кончику – светло-синий и, наконец, темно-синий, после чего инструмент опускаем в воду.
Проделаем то же самое с тупой стамеской, начав с заточки напильником, а потом закаляем, когда конец станет фиолетовым. Прогреваем осторожно, чтобы не перекалить острие.
Прогревание ведем сверху вниз. Сперва появляется желтый цвет, затем последовательно оранжевый, фиолетовый и синий. После этого стамеску охлаждаем и зачищаем наждачной бумагой и шлифовальным кругом.
