красивый, функциональный топор своими руками

вКак это сделано / Золото

Иногда, когда есть свободное время, я беру в руки альбом для рисования и рисую эскизы. Это очень удобно. А когда появляется время- воплощаю в жизнь идеи.

Название для топора - Ворон "Nevermore" - придумал мой хороший знакомый, ссылаясь на ворона из стихотворения Эдгара Аллана По. Что ж, отличное громкое название и вполне подходящее.


В работе я не использую сложного инструмента, поэтому его список совсем небольшой:
-болгарка (для основных слесарных работ)
-сварка
-прямая шлиф. машинка для работы фрезами в труднодоступных местах.

Из материалов, кроме как самого топора и кусочка листового металла для шаблона, я ничего и не использовал, поэтому этот пункт в этой статье я опущу.

Всегда удобно прочувствовать геометрию и изгибы будущего топора на бумаге. Это действительно значительно облегчает работу.


Часть 1: Рисунок.

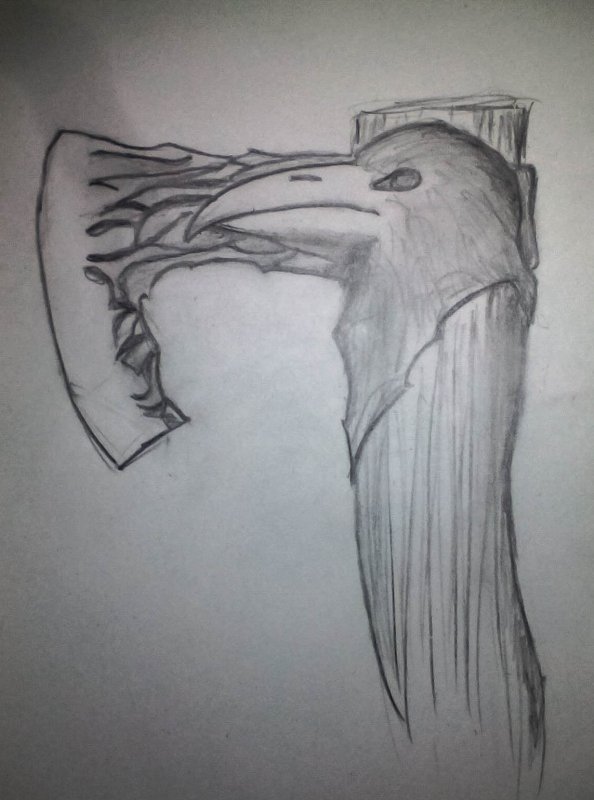

В прошлых своих описаниях работы я всегда опускал этот пункт. И, наверное, зря. Повторюсь, проработка эскиза значительно облегчает работу, поэтому уделите время и нарисуйте свою идею на бумаге. А если вы вдруг скажите, что вы не умеете рисовать и поспешите сразу приступить к работе- хм, возможно, у вас все получится, но опираясь на собственный опыт, скажу, что лучше потренироваться и немного овладеть карандашом, понять, как рисовать тени, тогда будет проще увидеть места, где стоит наваривать, а где стоит сделать выборку металла болгаркой.


Часть 2: Подготовка.
Эскиз готов. Отлично. После чего я делаю фото бумажного варианта и распечатываю его в нужном мне масштабе (тогда можно будет без особых усилий скопировать рисунок на металл) . Вырезаю канцелярским ножом рисунок. Обычно я разбиваю его на части для последовательной работы над деталями. Непосредственно для топора- ворона , я разделил рисунок на 3 части: лезвие, голова, шея.


Часть 3: Работа с лезвием.

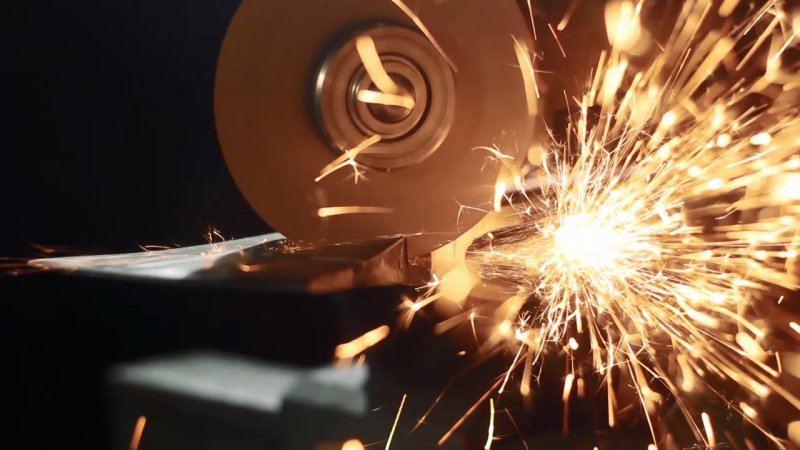

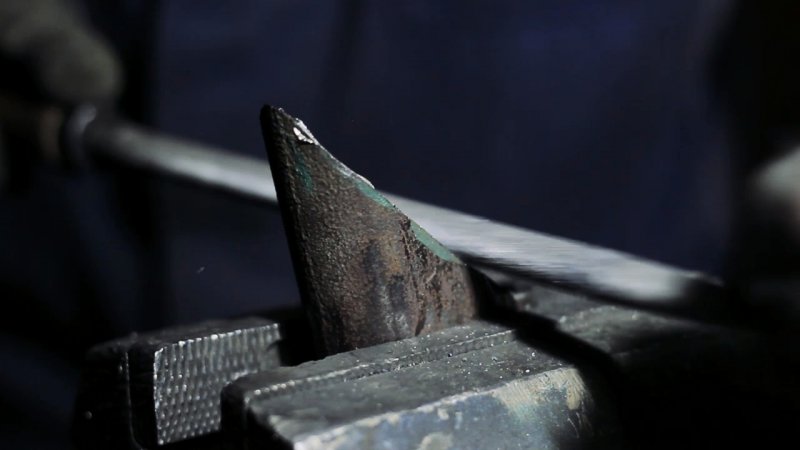

Сперва прикладываем вырезанный эскиз лезвия к топору, обводим все маркером и вырезаем болгаркой. После чего, лучше сразу немного обработать рез и сделать его более похожим на конечный вид, так как возвращение к этой операции потом- потеря времени и отвлечение от других моментов, которых на самом деле присутствует достаточно (я вот забыл сделать глаза для ворона и вспомнил об этом лишь на финишной стадии...)

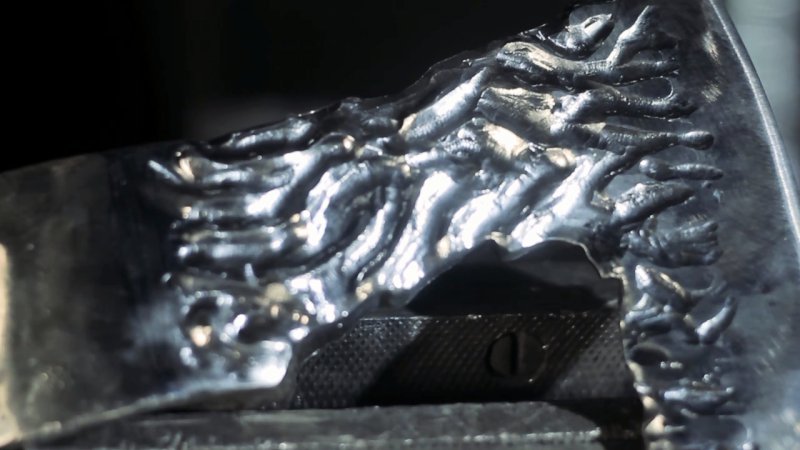

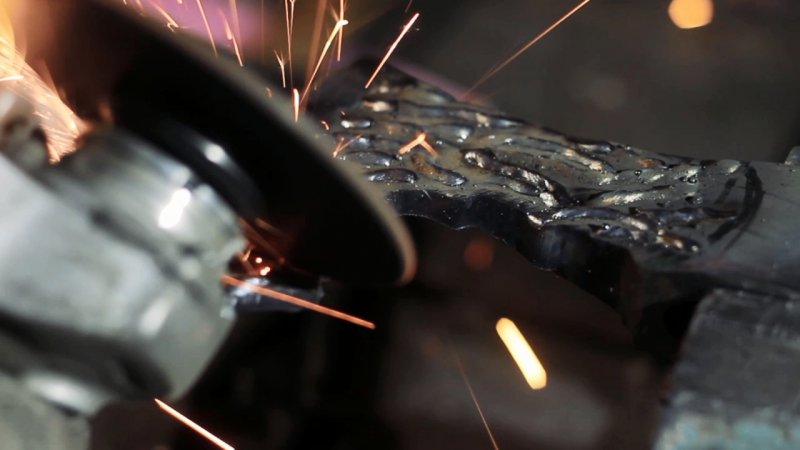

Вторым пунктом будет работа над текстурой. Я попытался нарисовать линии фломастером на лезвии, но когда я начал варить, то на линии особо не обращал внимания. Поэтому просто хаотично навариваем швы на лезвие, а после зачищаем их болгаркой. В первых работах я лишь слегка проходился фрезой по ним и по непонятным причинам мне что-то не нравилось. В этот раз я понял. Зачищать нужно так, чтобы швы слились с основным металлом лезвия, чтобы не оставалось полос от сварки и прочего, пускай даже некоторые швы станут очень тонкими или почти пропадут. Однородный рисунок смотрится значительно качественнее, поэтому смело делайте выборку во всех извилинах и углублениях.


Часть 4: Работа с головой ворона.
Теперь берем в руки часть шаблона с головой. И тут есть два способа дальнейшей работы: выпиливание голов (нам нужно их 2 для двух сторон топора) на толстом металле и обработка болгаркой его, либо вырезание шаблона на более тонком металле просто для соблюдения габаритных размеров, а после наплавка металла в нужных нам местах. В целом, результат будет одинаковый, но кому-то будет проще вырезать, кому-то наваривать, так что дерзайте.

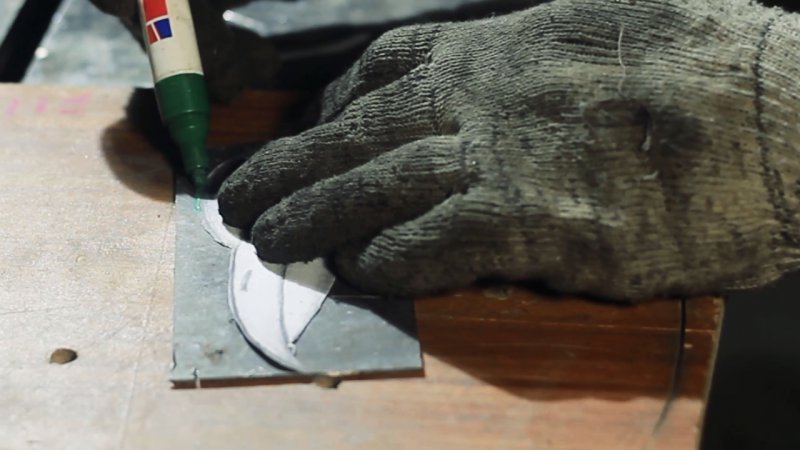

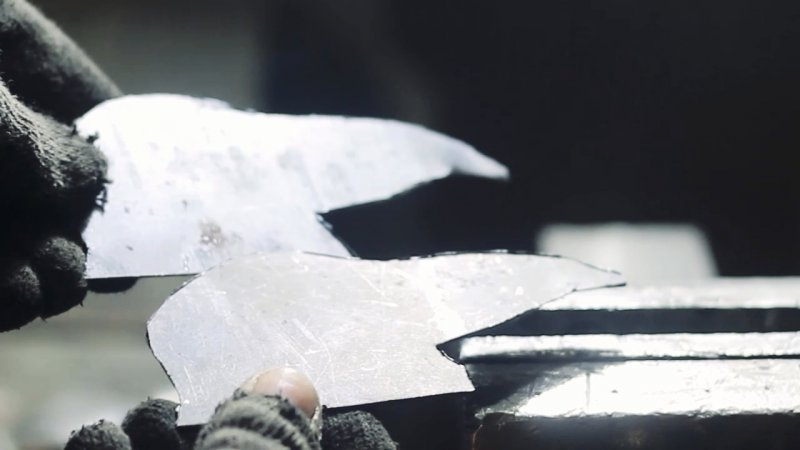

Вырезаем шаблоны, прикладываем его к топору по месту и обвариваем по контуру. Важно понимать, что если вы вырежете шаблоны прямо по линиям эскиза, то в процессе приварки их к топору , голова ворона расползется в ширь из-за сварки, поэтому вы либо держите этот момент в голове и заранее учитываете пропорции, либо уменьшайте в масштабе шаблон, который после сварки станет похожим на эскиз.

Прочно приварив шаблоны, начинаем наплавку: клюв, брови, задняя часть головы.

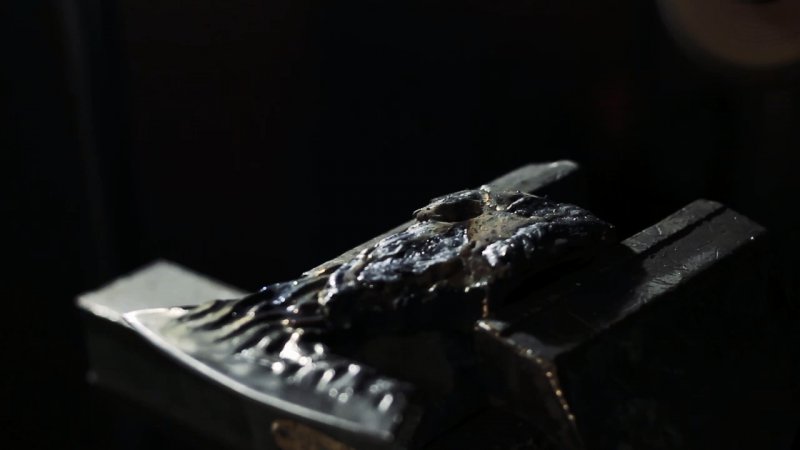

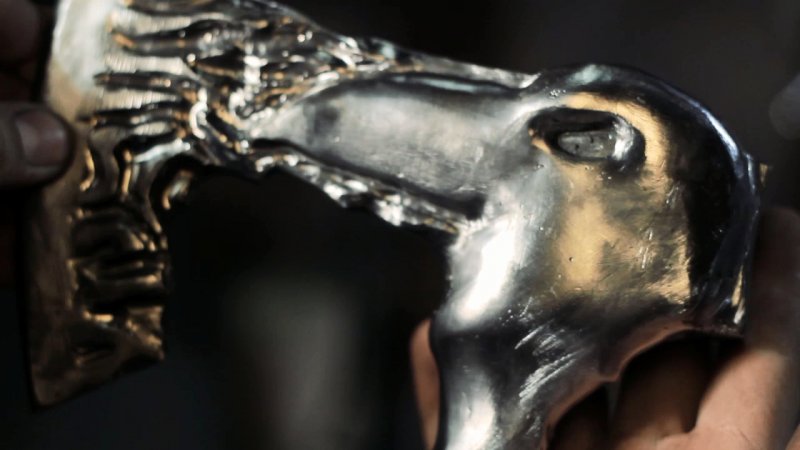

У нас получилась страшная наплавленная моделька, пока что далекая от готового вида. Поэтому берем болгарку, ставим зачистной круг и грубо обрабатываем голову. А потом выводим линии головы уже фрезой. На этом пока можно и остановиться на данном этапе.


Часть 5: Работа с шеей ворона.

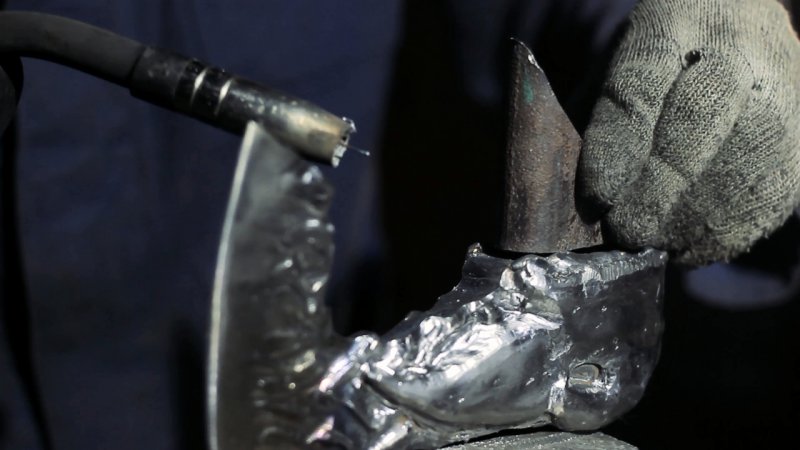

Так как шея будет обволакивать будущую ручку топора, то я подумал, что удобнее всего будет использовать трубу. Взял молоток и расплющил слегка трубу подходящего диаметра. По третьему шаблону вырезал часть шеи и приварил к основной части топора. Точно так же тут 2 варианта: либо делать шею из толстого металла и вырезать (но сгибать такой металл будет сложно) , либо наваривать, что, собственно, я и сделал. Приварил и наплавил. Слесарная обработка ровно такая же, как и в предыдущем шаге.


Часть 6: Работа над общим видом топора.

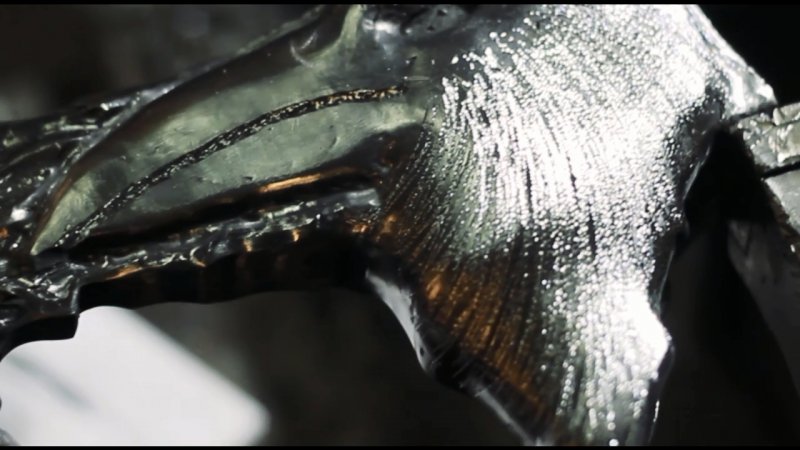

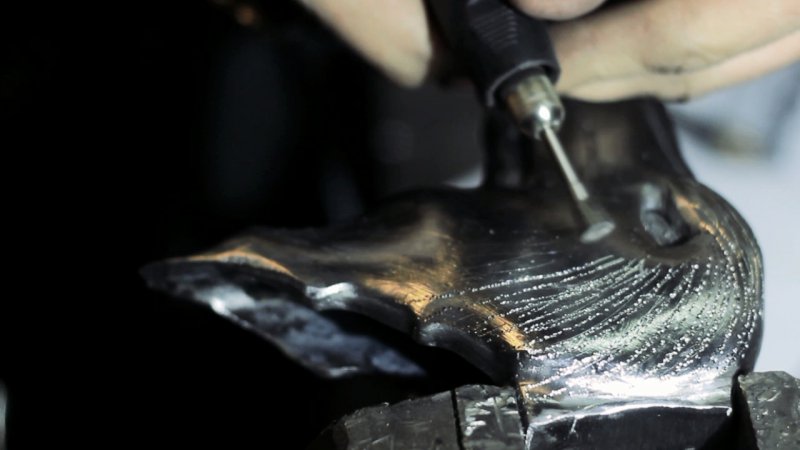

Подчищаем все неровности, устраняем косяки. Готовим топор к финишной текстуре. На этом этапе уже не должно оставаться окалины на топоре, цветов побежалости и прочего. Ровный блестящий топор. Работу над "оперением" я провел бормашинкой ( гравером ) с фрезой по металлу. Я заметил, что если сильно не прижимать фрезу, то она немного прыгает на металле, от чего линия пропила получается гуляющей , а выборка неравномерной- то что нам и нужно в наших художественных целях. Поэтому , соблюдая направление, начинаем выцарапывать оперение пока полностью не перекроем все туловище ворона. Этой же фрезой прорезаем клюв, делаем ноздри.


Часть 7: Термическая обработка топора (закалка+воронение и отпуск)
Так как мы довольно долго подвергали топор нагреву от сварки, он у нас отпустился. Я специально за кадром проверял твердость напильником и она действительно стала меньше. Поэтому восстановление свойств нам необходимо.

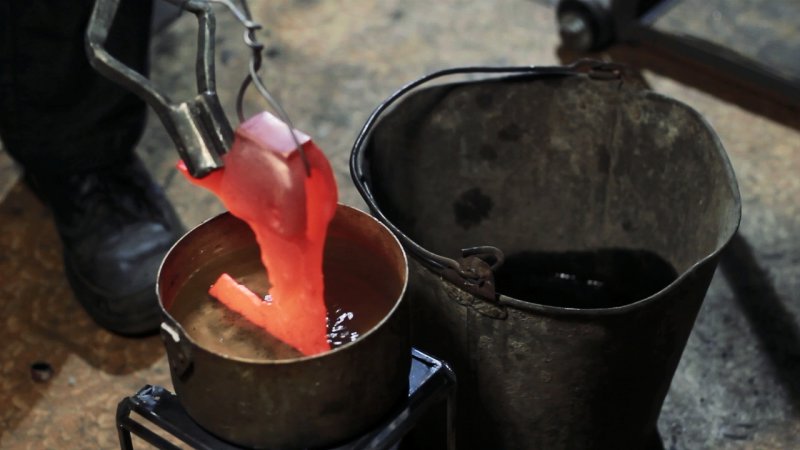

Закалку я производил через воду в масло. Я задался вопросом: почему именно так? В статьях в интернете нашел ответ в том, что вода остужает быстрее,чем масло, а резкая закалка полезна лишь поверхностным слоям металла. Водой мы будем закаливать режущую часть. Масло позволит сделать закалку более плавно, что избавит от внутренних напряжений. Примерно так это звучало в статьях. Закаливать сталь топора мы будем при 760 градусах. Нам повезло, именно при этой температуре стать теряет свои магнитные свойства, поэтому просто держим рядом магнит и когда сталь покраснеет, периодически проверяем ее магнитом. Перестала магнитится- отлично! Достаем топор и несем к теплой заранее подготовленной воде и окунаем кончик на пару сантиметров на 2-3 секунды, при этом постоянно шевеля им в воде, это необходимо для того, чтобы образующийся пар не отделял сталь от массы воды и не ухудшал теплоотдачу. Потом сразу окунаем полностью топор в масло. К концу процесса масло нагрелось и хорошо так загорелось и закипело. Будьте аккуратнее, не забывайте про технику безопасности и принимайте все меры по защите себя своевременно. Так же пришел к мысли, что в моем случае массы масла было не достаточно. Если бы я набрал полное ведро масла, то оно не успело бы так перегреться и разгореться.

Закалка в масле покрывает топор черным равномерным слоем пригоревшего масла- это точно нам и нужно! Наш ворон почернел и нет необходимости декорировать его красками. После закалки нужно сделать отпуск металлу, чтобы избавить его от излишних напряжений. Так как наш горн еще не успел остыть, кладем топор в него и оставляем там на часок. Вообще, отпуск нужно производить при температуре около 300 градусов, и если у вас есть печь с терморегулятором- воспользуйтесь ей ( если жена не заругает, отпустить топор можно в кухонной печи) .

После отпуска я достал топор и ободрал клюв наждачкой до бела. Топор готов.


Часть 8: Рукоятка.

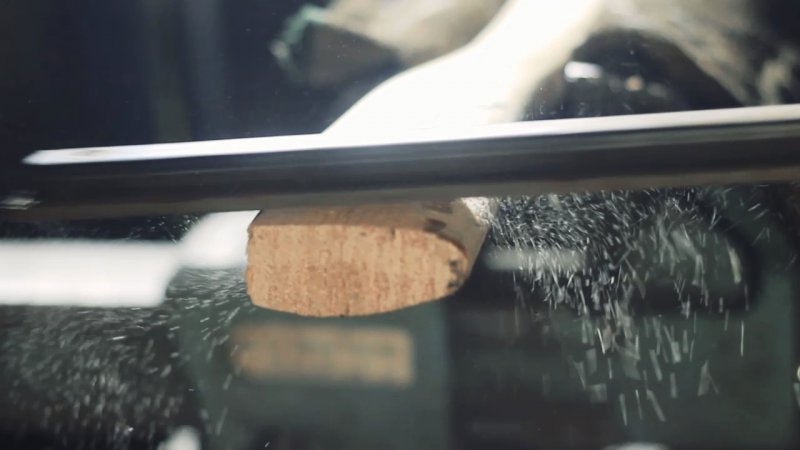

Наш топор имеет сложную форму и простая рукоятка не подойдет. Придется потрудиться, чтобы подогнать ее по размеру, но я знаю, у вас все получится!

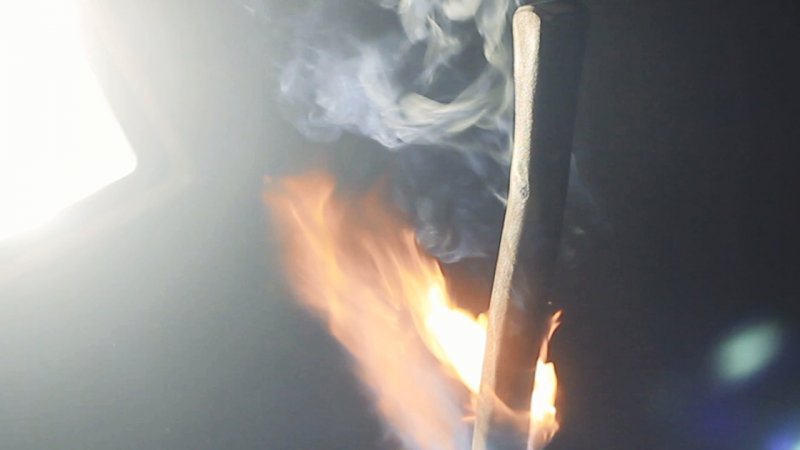

Когда рукоятка стала подходить под топор, я немного обжег огнем горелки ее до легкого обугливания, а потом простой металлической щеткой прошелся по ней. Такие действия придали покупной магазинной ручке интересный потертый жизнью вид. Забиваем топор, вставляем клин. Все, наш топор обрел свой конечный полноценный вид и готов к работе.

В отличие от других моих топоров, этот имеет легкий вес и удобную форму, так что полноценно пригоден для бытового использования. Спасибо за внимание! Надеюсь, вам понравится и ролик по изготовлению топора.
