Аналоговое телевидение уходит в прошлое, поэтому для сохранения возможности просматривать телепередачи требуется переход на телевещание DVB-T2. Для этого необходимо применение специализированной антенны, которую вполне можно изготовить собственноручно из доступных материалов, что я и сделаю.
Требуемые материалы и инструменты
Чтобы сделать антенну потребуется:
- отрезок телевизионного коаксиального кабеля 20 см;
- ВЧ разъем (переход с разъема F типа на ТВ штекер);
- разъема F типа.
Также понадобиться простейший набор инструментов, который найдется у каждого. Достаточно иметь рулетку или линейку, острый нож, кусачки или плоскогубцы.
Определение частоты вещания в городе

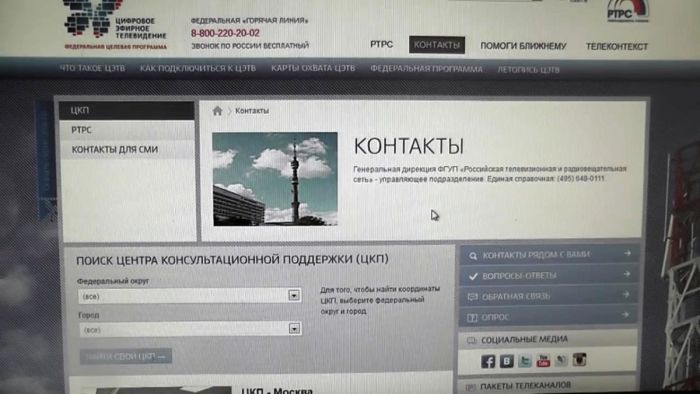

Перед началом сборки антенны необходимо изначально узнать частоту цифрового телевещания в регионе. Поскольку я проживаю в России, для этого перехожу на официальный сайт цифрового телевидения РФ. На нем ищу вкладку «карта охвата ЦЭТВ» и выбираю свой населенный пункт. На открывшейся карте необходимо найти ближайший ретранслятор и кликнуть на него курсором.
В появившемся окне нужно перейти по ссылке «подробнее». В результате откроется детализированная информация по параметрам цифрового телевидения данного ретранслятора. В моем случае представлено два пакета телеканалов РТРС-1 и РТРС-2. Меня интересует непосредственная частота в мегагерцах. Доступные пакеты транслируются с частотой 754 и 778 МГц.
На основании этих данных необходимо провести вычисление фактической длины рабочей части антенны в сантиметрах. Для этого применяется простая формула. Необходимо разделить 7500 на каждую частоту. В моем случае 7500/754=9,94 см и 7500/778=9,6 см.
Таким образом, чтобы антенна могла нормально принимать обе частоты, будет достаточно сделать ее длиной в 10 см. Естественно, что у жителей других городов получится другой результат, но вне зависимости от этого непосредственный процесс изготовления полностью идентичен.
Непосредственное изготовление

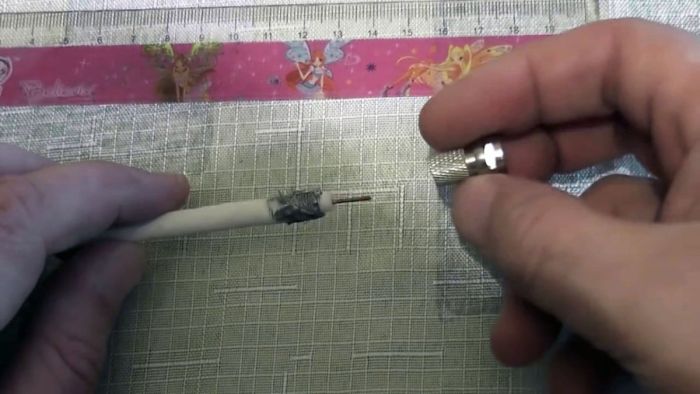

Чтобы сделать антенну не придется ничего покупать, поскольку все необходимые материалы в большинстве случаев уже имеются, так как использовались для обеспечения работы аналогового телевидения. Для начала нужно взять отрезок коаксиального кабеля примерно в 20 см. Один его конец зачищается для закрепления F разъема. Для этого примерно за 3 см от края необходимо снять верхнюю изоляцию, чтобы открыть экран кабеля. Оголенная обмотка вместе с выступающей фольгой загибается в противоположный конец от рабочего края.
После этого отступив 3 мм от полученного края среза верхней изоляции нужно дорезать кабель до центральной медной жилы. После этого накручивается разъем F типа. Выступающая в его центре медная жила провода обрезается таким образом, чтобы ее хвостик выходил за разъем не более чем на 1 см.

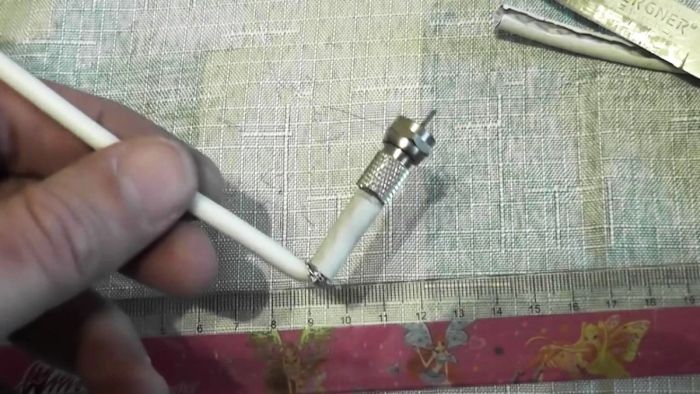

Теперь на F разъем накручивается ВЧ разъем, который в дальнейшем соединяется с ТВ штекером.

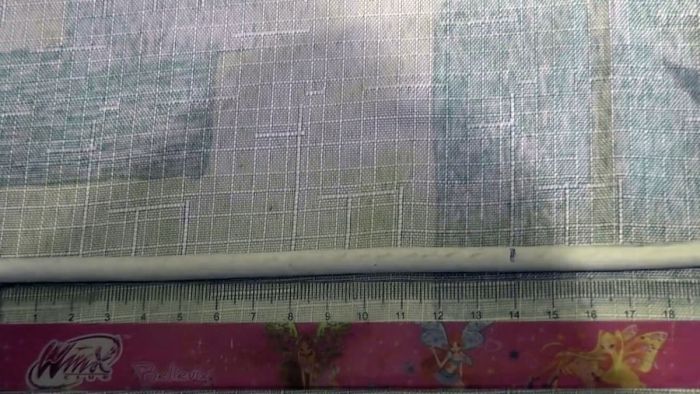

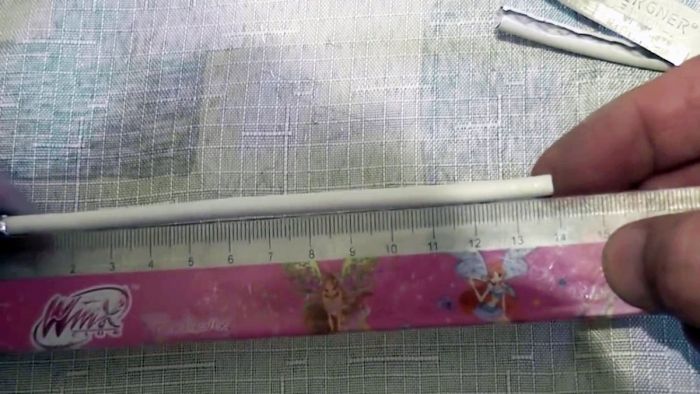

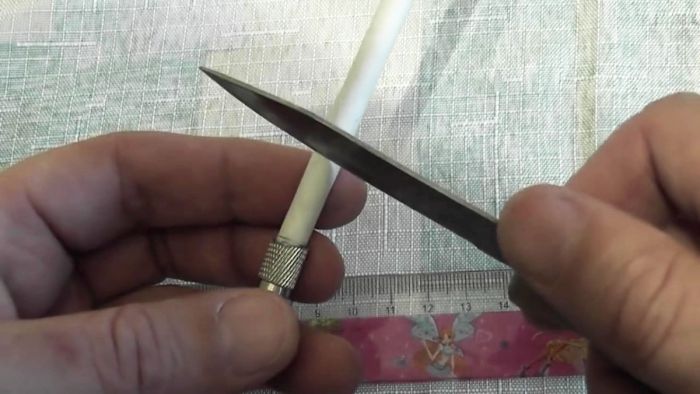

Отступив около 3-4 см от края F разъема, уже в противоположную сторону, нужно поставить метку на коаксиальном кабеле. От нее отмеряется столько, сколько было высчитано по формуле, и провод обрезается. Я отрезал через 10 см.

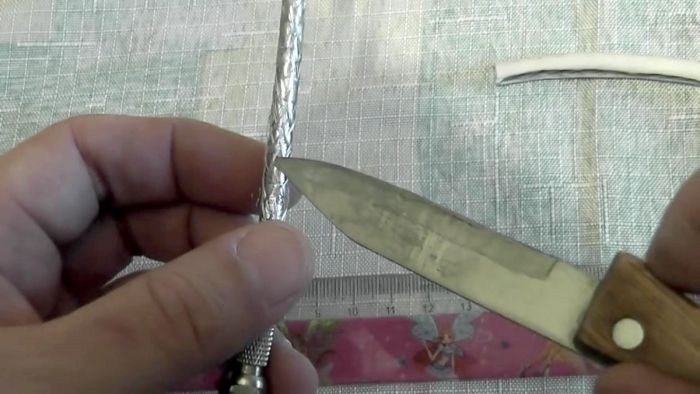

По ранее выставленной метке нужно прорезать верхнюю изоляцию до обмотки экрана. Она снимается, в результате чего открывается внутренний изоляционный слой.
Имеющаяся обмотка экрана удаляется, поскольку она не понадобится, так как создает преграду для улавливания сигнала. Сама антенна загибается под 90 градусов в месте ступеньки между одинарной и двойной изоляцией.
Теперь антенну можно вкрутить непосредственно в разъем на телевизоре или приставке, если DVB-T2 им не поддерживается.

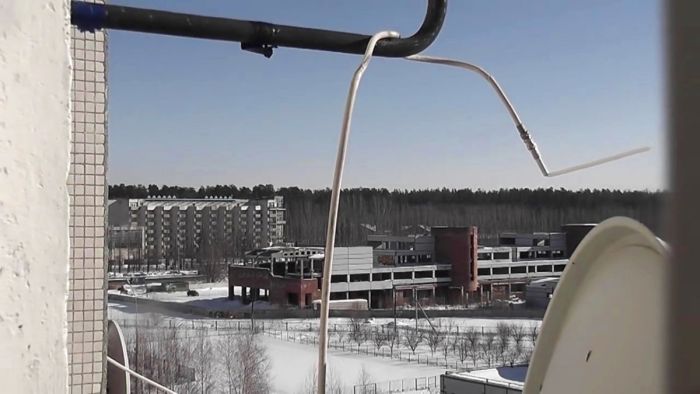

При достаточной близости ретранслятора сигнал улавливается достаточно четко, чтобы просматривать телепередачи без помех. Если же картинка рябит и притормаживает, то антенну придется вывести на улицу. Для этого применяется коаксиальный кабель необходимой длины, ну и пара дополнительных переходников.
Настройка и поиск каналов

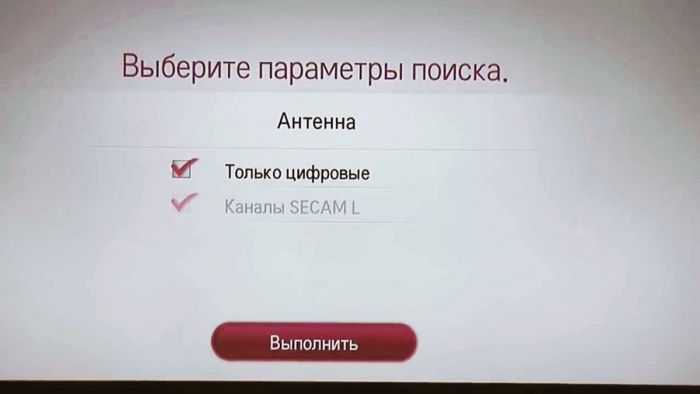

Настройка телевизора очень проста. Все происходит в автоматическом режиме. Выбираем поиск просто цифровых или цифровых и аналоговых каналов.

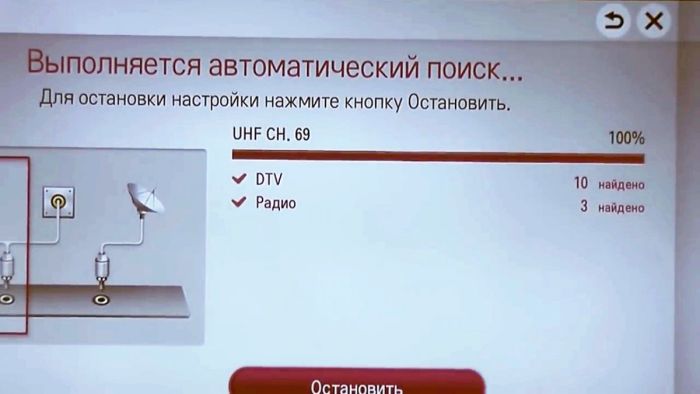

Запускаем поиск и ждем некоторое время.

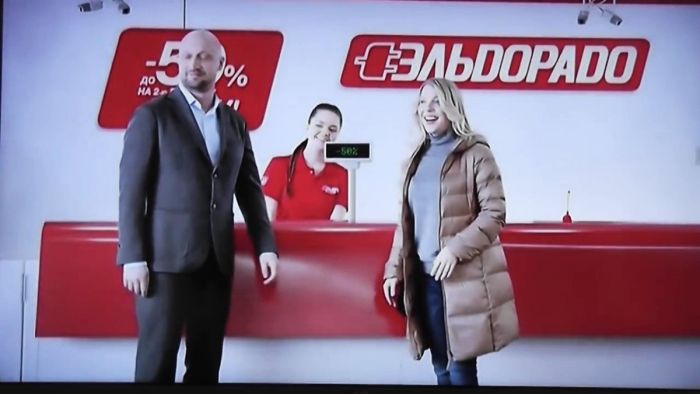

Поймалось около десятка каналов.
Целесообразность использования антенны
Изготовление антенны поможет только в том случае ели телевизором поддерживается функция приема цифрового телевидения DVB-T2. Устаревшие модели лишены такой возможности, поэтому для них требуется приобретение специализированной приставки, в комплекте к которой обычно уже и так идет антенна.
Также важно перед изготовлением проверить наличие находящегося поблизости ретранслятора. Эффективный радиус действия такой антенны не может превышать больше 6-15 км. Это только при условии хорошей видимости вышки без находящихся на траектории движения волн высотных зданий и других преград. Если расстояние больше, то потребуется применение дополнительного усилителя, что в конечном счете тоже упирается в покупку специализированной ТВ-приставки.
