Очень полезную и простую вещицу можно сделать для своей мастерской буквально за несколько минут - это струбцина из куска профиля. С помощью неё можно фиксировать заготовки как из металла, так и из дерева. Так что если вам вдруг потребовалось зажать заготовку в нескольких местах - сделать несколько струбцин для таких работ не составит никакого труда.
Размеры профиля бывают разные, вы можете выбрать любой под свои нужды.

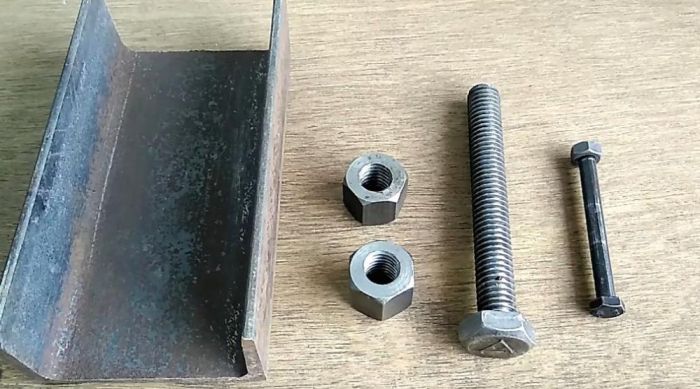

Понадобится
- Кусок стального П-образного профиля.
- Две широкие гайки, лучше самодельные, если есть такая возможность.
- Длинный болт.
- Тонкий длинный болт или отрезок стального прута.
Все есть у большинства в своих гаражах, а если нет, то купить в ближайшем строительном магазине не составит труда.
Изготовление струбцины

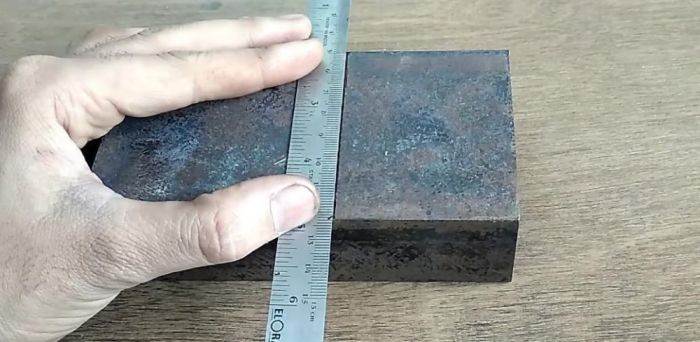

От куска профиля необходимо отрезать нужный размер, для этого проводим линию по которой будем резать.
Отрезаем болгаркой по линии. Острые края стачиваем.

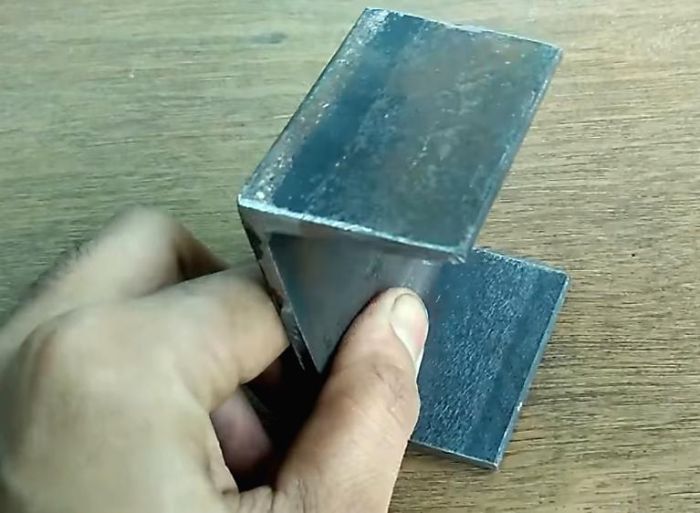

Для большей параллельности внутренних плоскостей профиля, подгибаем стороны ударами молотка.

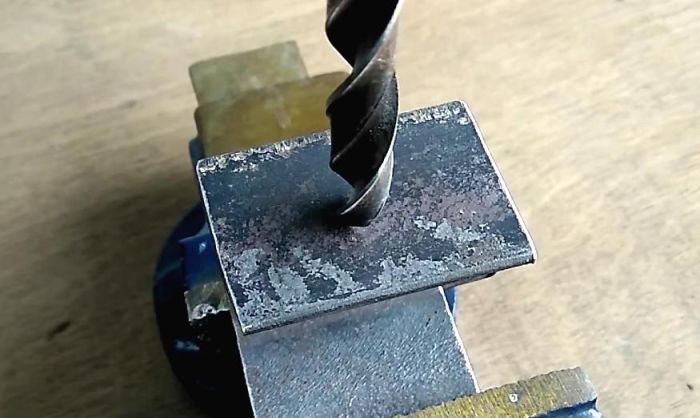

В одной из сторон сверлим сквозное отверстие, диаметром большим диаметра резьбы большого болта.

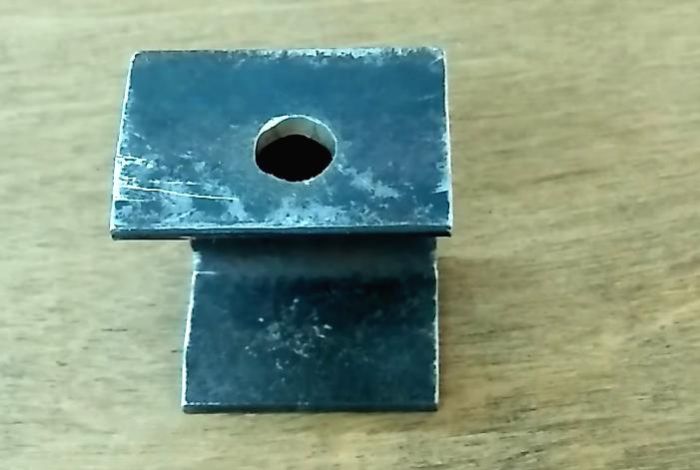

Просверлили.

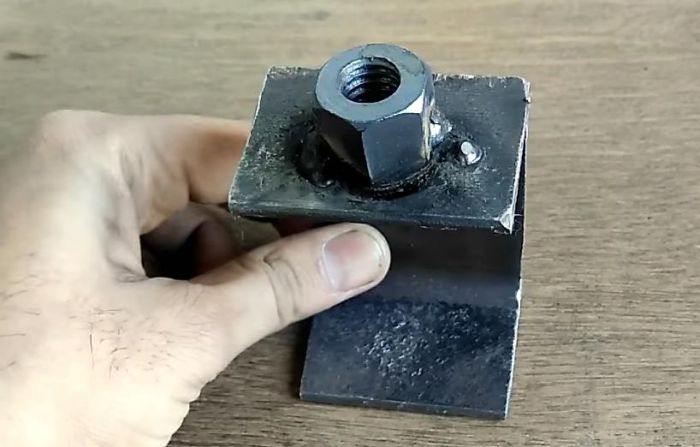

Привариваем гайку дуговой сваркой с внешней стороны профиля.

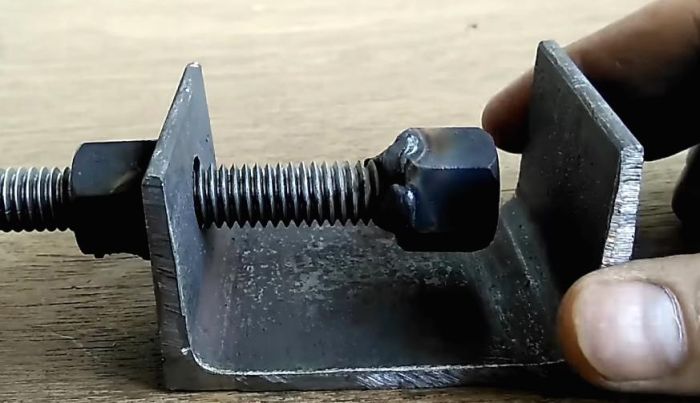

Завинчиваем болт, чтобы удостовериться, что все проходит нормально и не задевает.

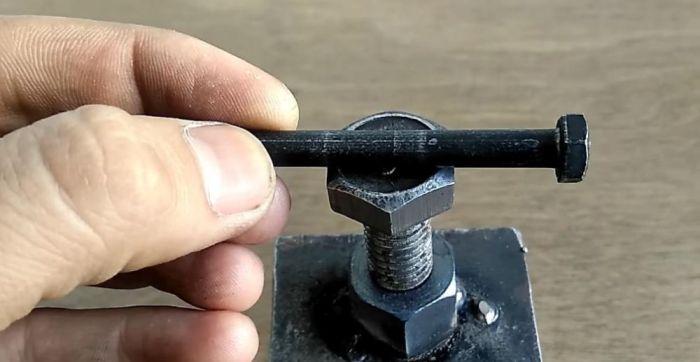

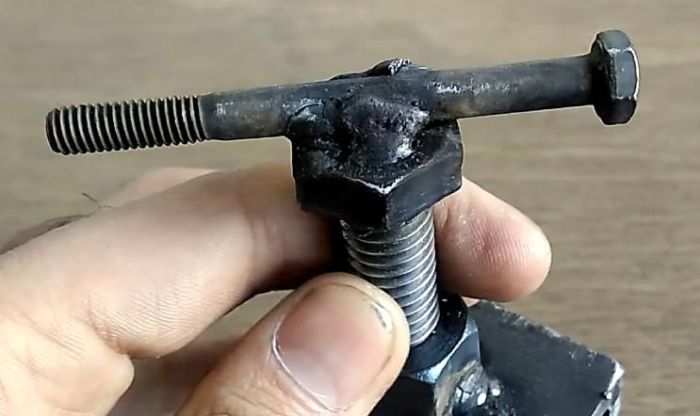

Сверху на толстый болт навариваем тонкий.
Это будет ручка, за которою будет вращаться зажимной механизм струбцины.
Чтобы увеличить площадь давления, на конец болта навариваем гайку.

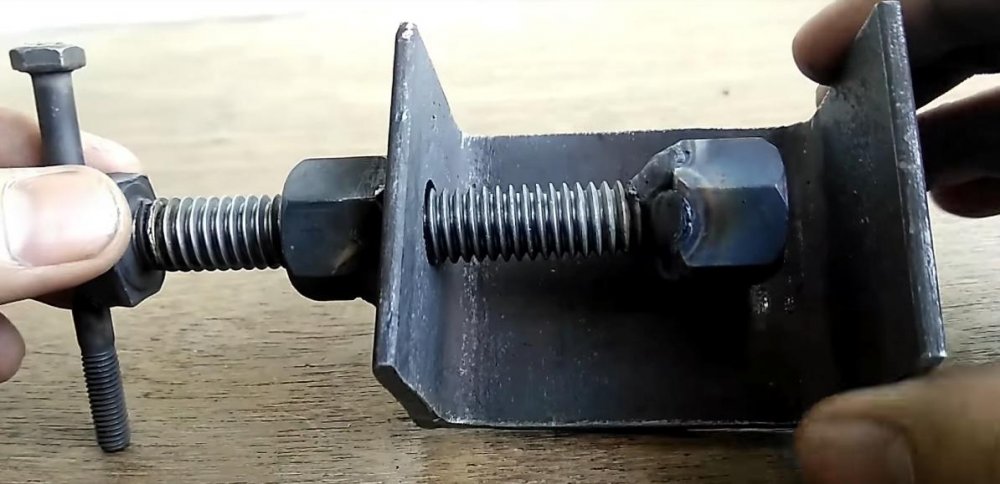

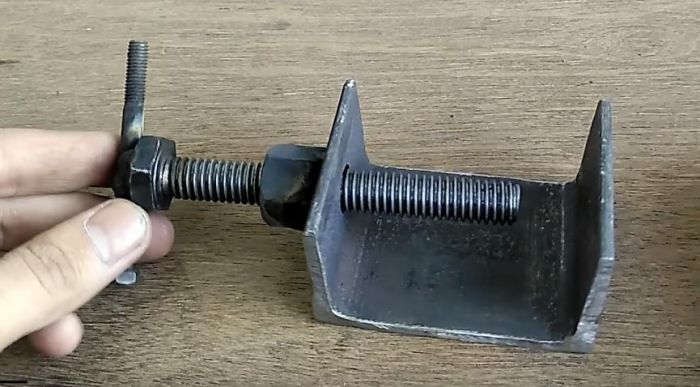

Теперь струбцина готова. Переходим к испытаниям.

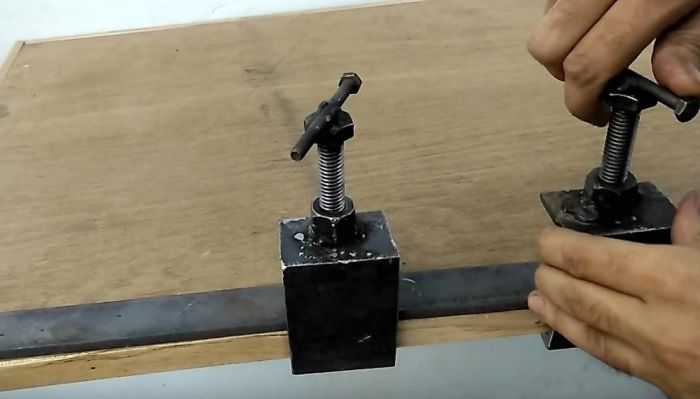

Я сделал сразу несколько штук, на это ушло не больше двух десятков минут. Прижимаю стальную пластину к столу. Держится отлично.
Для лучшей работы, неплохим решением будет смазать резьбу, графитовой или другой смазкой.
Существенный минус этой конструкции в том, что при затягивании нажимная подошва оставляет след на закрепляемом изделии, так как вращается вместе с болтом. Для некоторых видов работ это конечно же не креативно, если вам нужно будет этого избежать - подложите под нажимную гайку подкладку из кусочка стали.
Всего доброго!
