Как сделать печь для плавки металла

Началось все с того, что мне понадобилась печь для ... всякого. Хотелось и плавить и калить сталь и руки жечь, полный набор, короче. Решил пойти простым путем и заказал вот такую с али за 10к (+5к пересылка):

1Как сделать печь для плавки металла

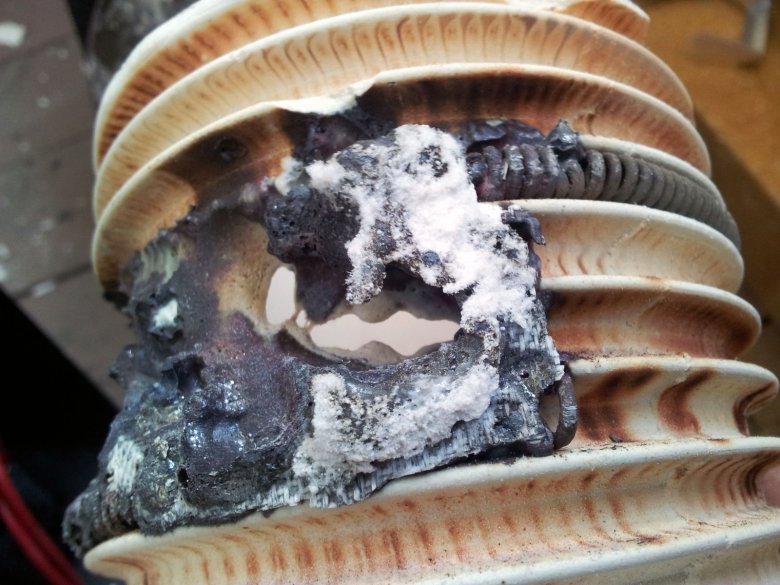

Проработала ровно две плавки >_< после чего спираль потекла и попортила муфель:

В общем крайне не советую брать печи у китайцев, дохнут на раз-два. Однако мне удалось полностью вернуть стоимость, али встал на мою сторону. Но без учета пересылки. Вроде как попал на 5 тысяч, но зато на руках осталось то, что осталось от печи, а именно: тигель графитовый, кучка огнеупоров, термопара и регулятор, а также модные щипцы. В итоге почти ничья, наверное.

Печь сдохла, да здравствует новая печь!
Эту я уже собирал сам из вот чего:

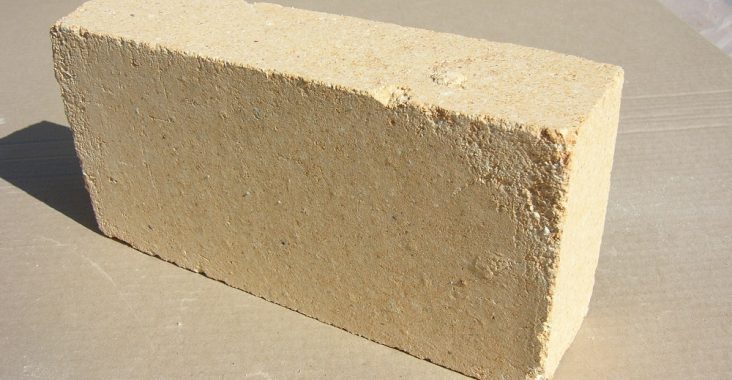

Шамотный кирпич ШЛ - 1 (вроде бы, точно не помню какой именно номер):


3

Нужен именно легкий шамот, так как в нем очень удобно резать канавки под спираль, а еще он правда очень легкий (ломкий весьма, с другой стороны). Нарезаем в 4 кирпичах бороздки так, чтобы получалась спираль, поднимающаяся снизу вверх, чтобы уложить в эту спираль, уже другую спираль из фехраля. Дно я сделал из пары таких же кирпичей, а еще пару порезал на заглушки в углах печи. Склеивать все в месте можно огнеупорным составом для кладки каминов и печей, огнеупорным герметиком или огнеупорным же клеем.

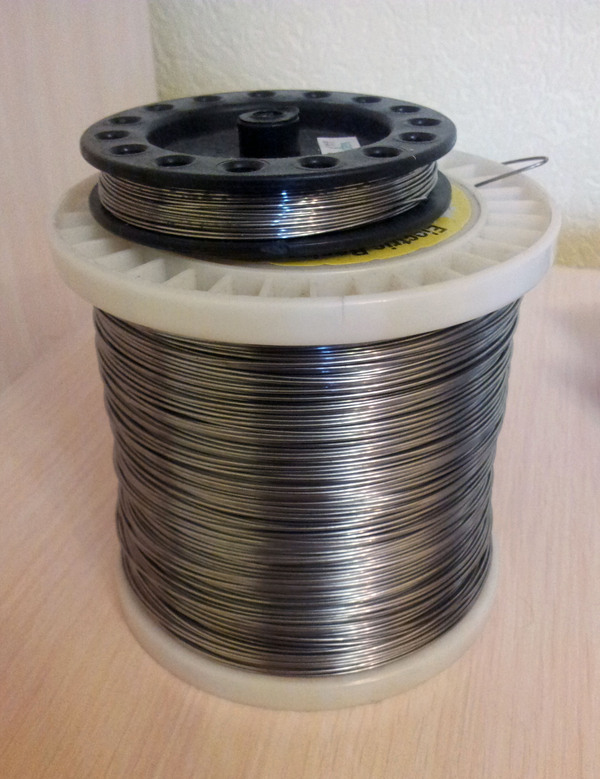

Затем, обязательно нужна фехраль, а лучше суперфехраль. Нихром не подойдет, он выгорает при контакте с воздухом. Я купил в Новосибе вот такой моток(на то что сверху лежит не обращайте внимания):

5

Продают ее на вес и тут 3 кг, удельное сопротивление этой проволоки 1.78 мкОм на метр. Расчет требуемой длинны проволоки очень прост: квадрат напряжения делится на мощность (мне нужно было 1.5 кВт) и на удельное сопротивление. То бишь в моем случае: 220*220/1500 = 32 Ом. 32/1.78=18 метров. Итого берем 18 метров проволоки и наматываем ее на какой-нибудь пруток нужного диаметра - чтоб хорошо укладывалась в бороздки, пропиленные в кирпичах. Быстро намотать можно, например, с помощью шуруповерта. Я мотал руками %-)

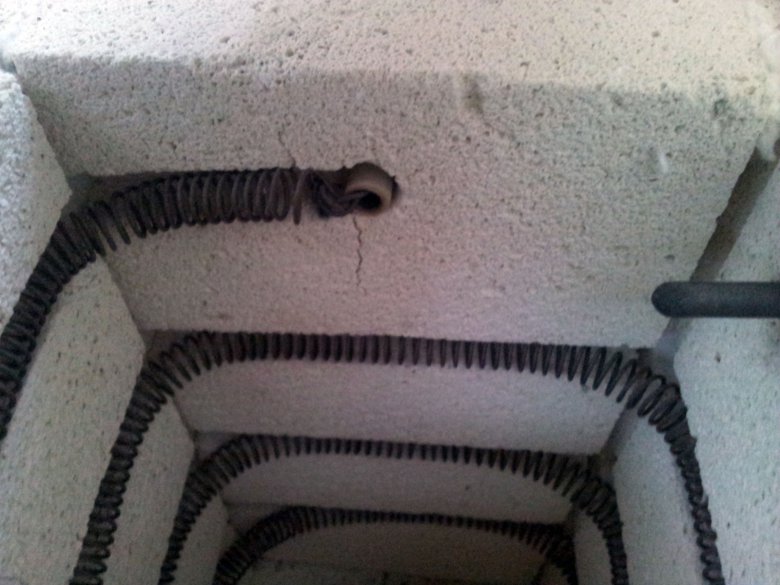

Спираль нужно будет растянуть, чтобы витки не касались друг друга и вложить в бороздки

Чем плотнее получится уложить спираль в борозды и углы, тем лучше - фехраль при нагревании становится мягче и может провисать и вываливаться из ложбинок. Наружу спираль выходит сверху и снизу (на фото сверху видно выход сверху). Стоит скрутить выходы вдвое, чтоб там проволока не грелась сильно. концы медными проводами я соединил с электронными останками китайской печи. Я не буду разбирать свою печь, чтобы их сфотографировать, но такие регуляторы продаются в крупных магазинах радиодеталей. Выглядят примерно так (слева):

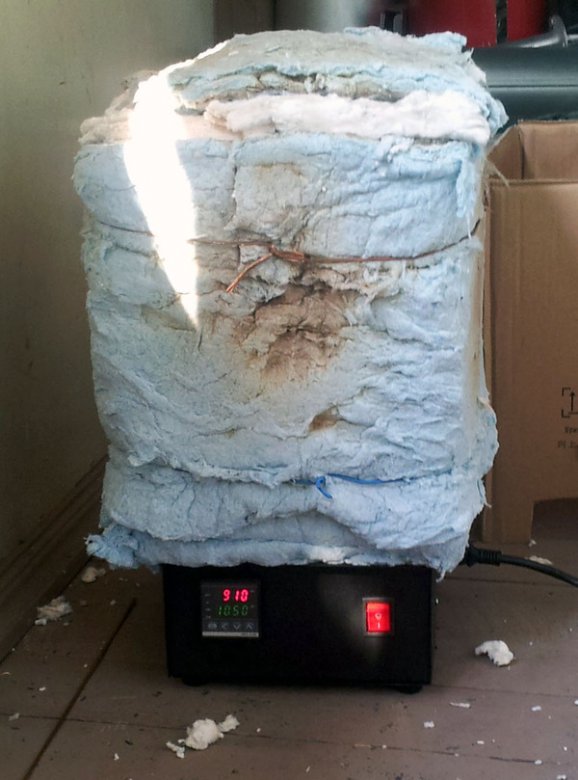

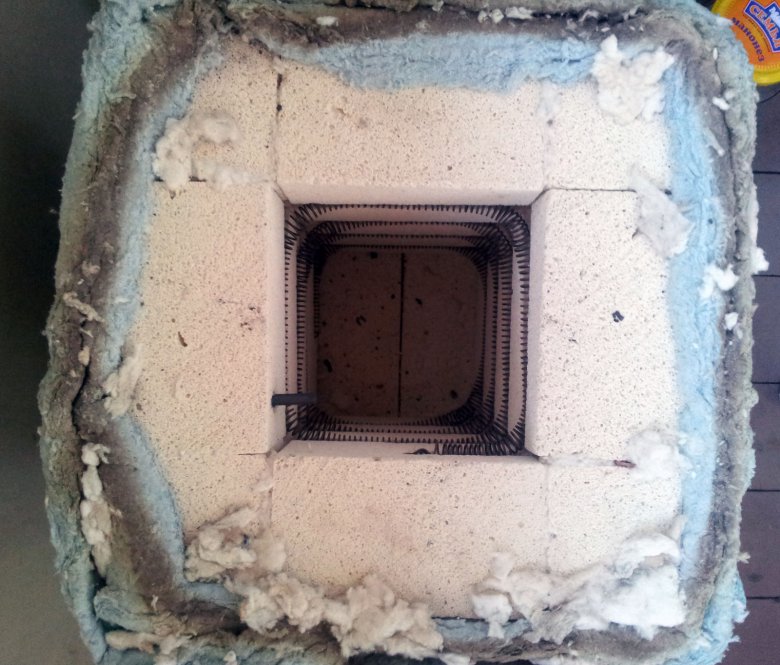

В принципе уже можно включать и все, по идее, будет работать (для плавки аллюминия должно хватить). Однако, при более-менее длительно использовании будут большие теплопотери и не получится развить температуру для плавки меди, например. В этом случае поможет муллитокремнеземистая вата, такой же войлок или какое-нибудь керамоволокно. Все это продается в интернет-магазинах огнеупоров и вполне доступно по ценам. Вата стоит порядка 200 рублей за кг. Ее надо обмотать вокруг рабочей камеры и вообще позатыкать все дырки ею, чтоб тепло никуда не уходило из камеры. Крышку по идее лучше всего сделать опять же из легкого шамота и ваты напихать побольше и чтоб прилегала поплотнее %-) Короче сделать камеру как можно более изолированной от внешнего мира.

У меня, правда, руки до сих пор не доходят до крышки, поэтому я просто кладу керамоволокно от китайской печи в три слоя верху(при 1000 градусов внутри можно без проблем прижимать волокно сверху незащищенной рукой).
Ах да, забыл кое-что - муллитокремнеземистая вата пропитывается какой-то маслянистой ерундой для облегчения ее укладки. При нагреве она выгорает и довольно ощутимо воняет, поначалу вата будет дымить, потом норм.

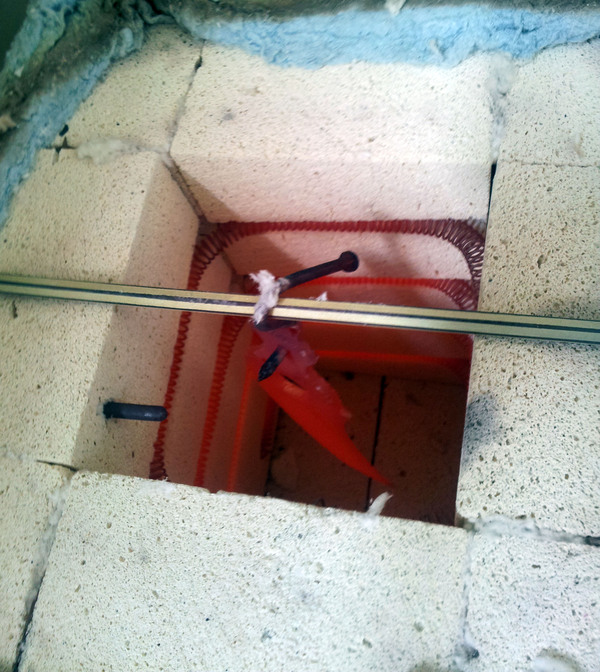

Еще кое-что - термопару (он же термометр) точно не следует располагать сверху, как у меня. Дело в том, что в таком положении она врет о температуре, показывает, в моем случае, примерно на 100 градусов ниже, чем в рабочей зоне, где висит заготовка на фото выше.

9
