Daft Punk шлем своими руками за 5 месяцев

Сделал реплику шлема Guy-Manuel’а из Daft Punk своими руками. Ниже постараюсь изложить весь процесс создания реплики.

Реплика получилась несколько своеобразная, т.к. сама модель шлема относится к эпохе альбома Random Access Memories, но при этом встроена электроника, как у шлема эпохи альбома Discovery.

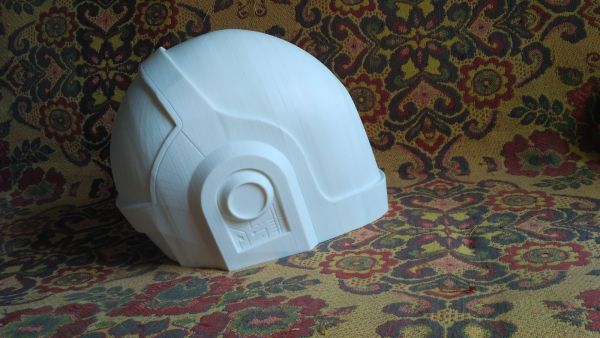

Первым делом я нашел 3d модель шлема в программе pepakura и убедился, что модель максимально похожа на оригинальный шлем. Далее сконвертировал модельку в obj формат и нашел контору, которая согласилась мне доделать модель и напечатать её.
2

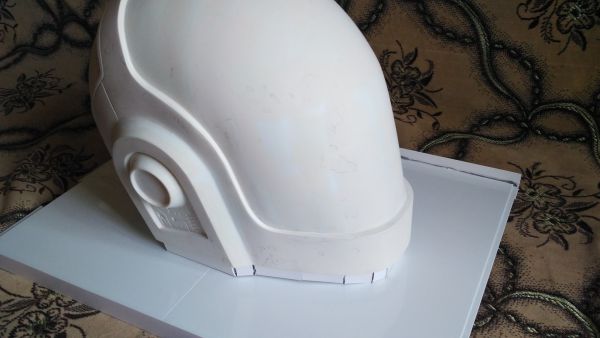

Но модель даже после доработки оставалась, так сказать, «вырви глаз» полигональной. После чего шли недели долгой обработки модели автомобильной (полимерной) финишной шпаклевкой. То есть нанес слой, подождал пока схватится, и вперед зачищать наждачкой. Весь нюанс полимерной шпаклевки в том, что она после полимеризации становится, как камень и процесс обработки её наждачкой это просто пытка.
3

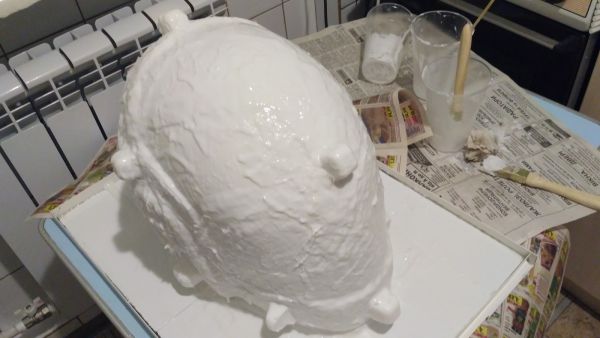

После того, как модель была ровненькой и гладенькой я покрыл её силиконом для того что бы сделать слепок. Так же это еще называется силиконовым молдом.
4
Использовался силикон для нанесения кистью «Копипста». После заливки силиконом по верх молда, делается кожух, который будет в будущем в себе держать этот же молд.
5

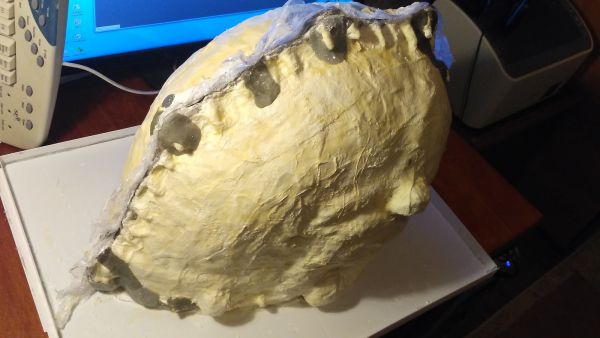

Кожух делал двух составной из обычного гипсового бинта. Сам кожух для большей прочности сверху пропитан клеем ПВА.

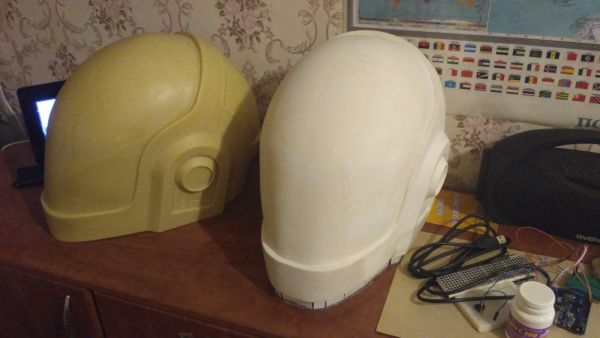

Когда кожух был готов, я сделал отливку из пластика. Для литья использовал двухкомпонентный полиуретановый пластик unicast 14. Он дешёвый, но для моих потребностей его характеристики вполне приемлемы.
6

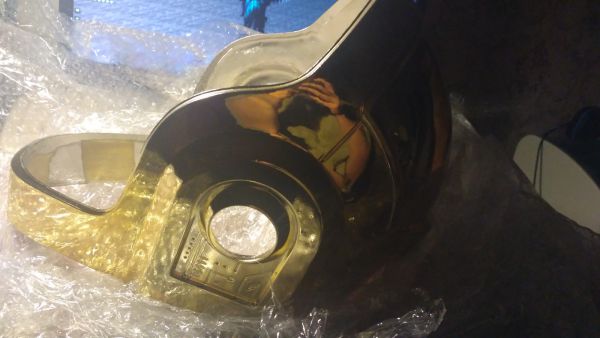

После литья модель все равно надо было обработать, т.к. не особо удачно был сделан силиконовый молд. А именно в некоторых местах, где есть углубления и узоры силикон плохо затек. Но все равно это не заняло много времени. Некоторые места все же пришлось прошпаклевать. После чего модель была отполирована наждачкой с мелким абразивом, от 1000 до 2000 и отправлена на химическую металлизацию. Либо на вакуумную металлизацию… Я даже не знаю точно. Нашел контору, которая согласилась мне это сделать, и отправил им шлем по почте.
7

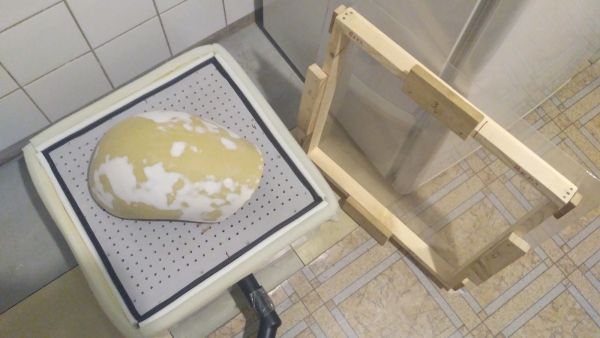

Далее делался визор – и это было настоящее мучение. Для этого шлема визор делается методом вакуумной термоформовки. К счастью у меня после того, как я делал ещё первый шлем (к стати тоже это был шлем Guy-Manuel’а) остался «девайс» для этого процесса. Сама болванка, по верх которой выполняется формовка прозрачного ПВХ листа, выливалась из пластика.
8
Когда уже визор и модель были готовы пошел процесс подготовки электроники для шлема. К примеру, модуль «радуги», мне отдельно смоделировал мой знакомый, а другой напечатал. Внутри «радуги» впаяна led лента. Управляется она ардуиной. Но т.к. ардуина это не силовой девайс и на выход она может подать только 5В, а ленте надо 12В, то пришлось делать силовой модуль на мосфет транзисторах, который по сигналу из ардуины подает питание в 12В на нужный элемент «радуги». Сами же 12В получаются из power bank через dc/dc преобразователь. Да для питания «радуги» я выделил отдельный power bank. Вся остальная электроника, кроме вентиляции, питается от второго power bank. Вентиляцию я сделал автономной и состоит она из 2-х кулеров размером 40х40 мм, преобразователя питания на 12В, 3-х Li-Ion аккумуляторов и USB зарядного устройства для них))))

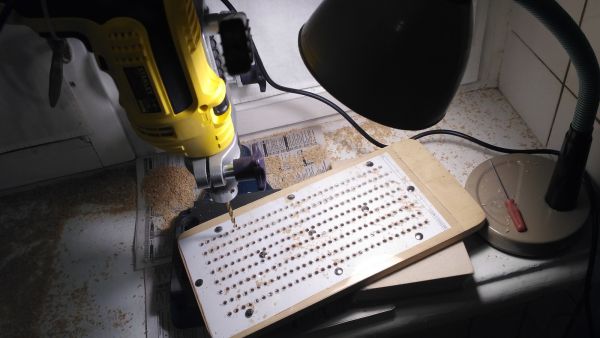

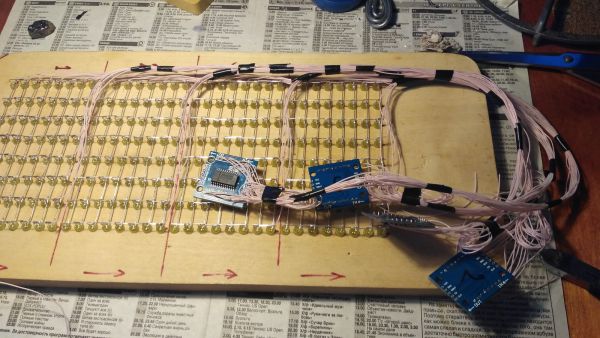

Для того что бы сделать матрицу за основу брались те же самые компоненты, что и для предыдущего шлема. Единственное, что пришлось переписать библиотеку для матрицы, что бы буквы начали двигаться не горизонтально, а вертикально.
9

10

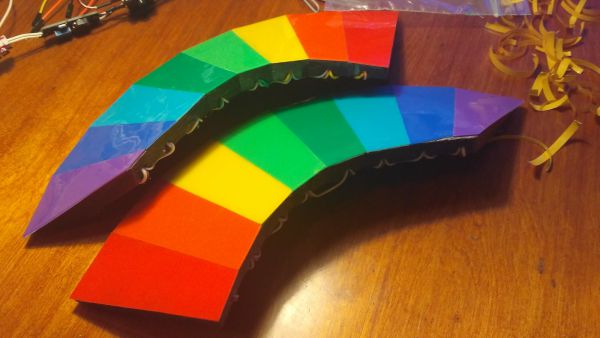

На заверения «радуги» ушло 8 разноцветных папок и светорассеивающая пленка.
11

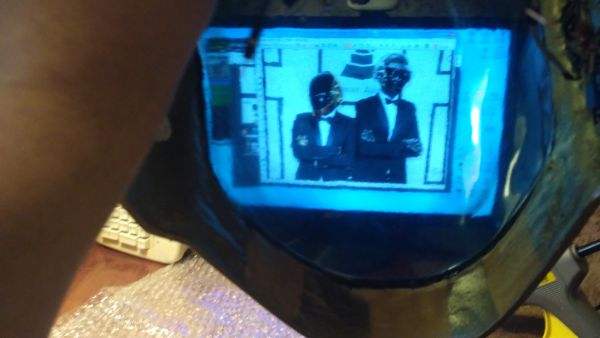

Визор тонировался с баллончика. И да, через визор все нормально видно.
12
Для управления матрицей и всеми другими светодиодами использовался контроллер MAX7219. У меня конечно была идея, о том, как сделать матрицу такую же, как и в оригинальном шлеме, а именно с двухцветными светодиодами красного и зеленого цвета, но на это ушло бы очень много денег и с собой надо было бы носить аккумулятор от бесперебойника для ПК, т.к. power bank’ом в этом случае обойтись уже не получилось бы. Просто не хватило бы мощности.

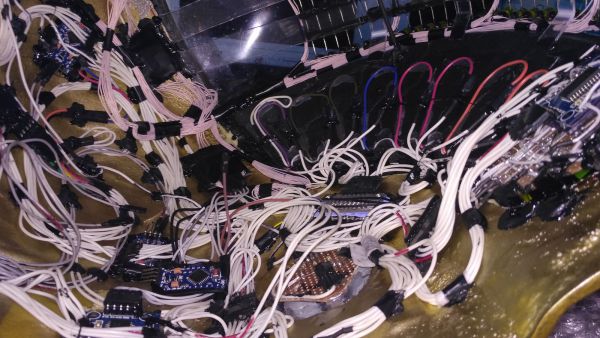

Внутри шлем смотрится дико.
13
Потом конечно я обклеил его внутри уплотнителем, что бы он держался на голове.

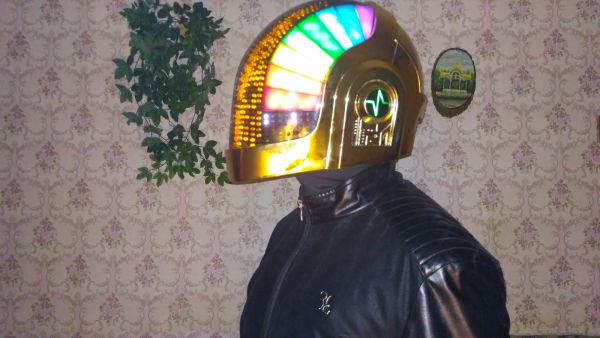

В итоге вроде бы ничё так получилось ))
14
И само видео:
