Гидравлический пресс для гаража своими руками

Я привык обслуживать свою машину сам, поэтому периодически возникает необходимость замены подшипников, а метод молотка и кувалды я не приемлю.

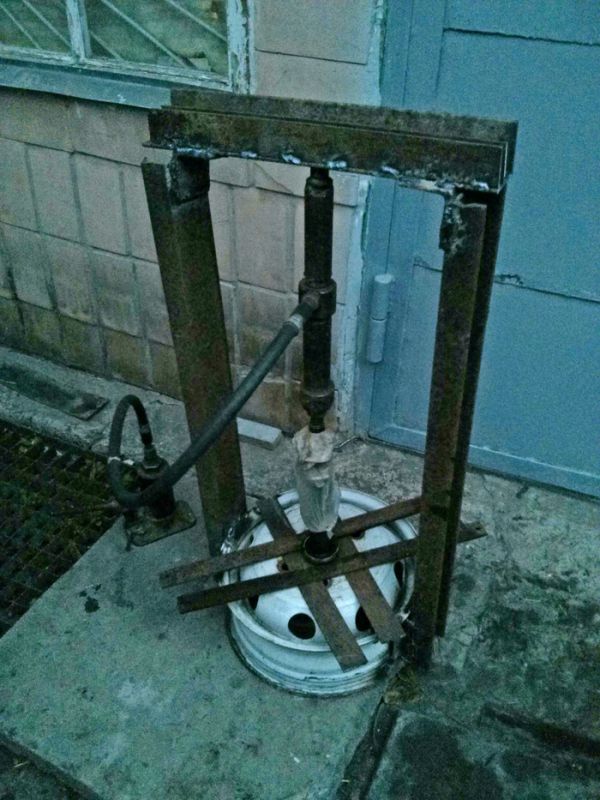

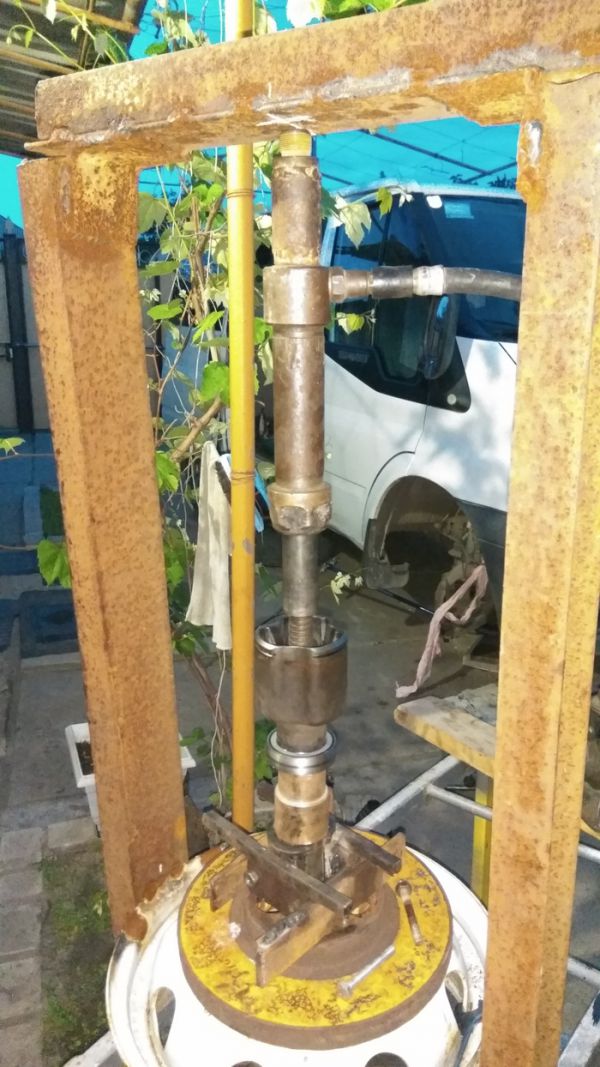

Когда-то нужно было поменять подшипник, на очень скорую руку сваял вот такое "произведение искусства", но оно было кривое-косое, без крепления домкрата, поэтому что бы ровно все выставить уходило не мало усилий, 2х рук было мало.

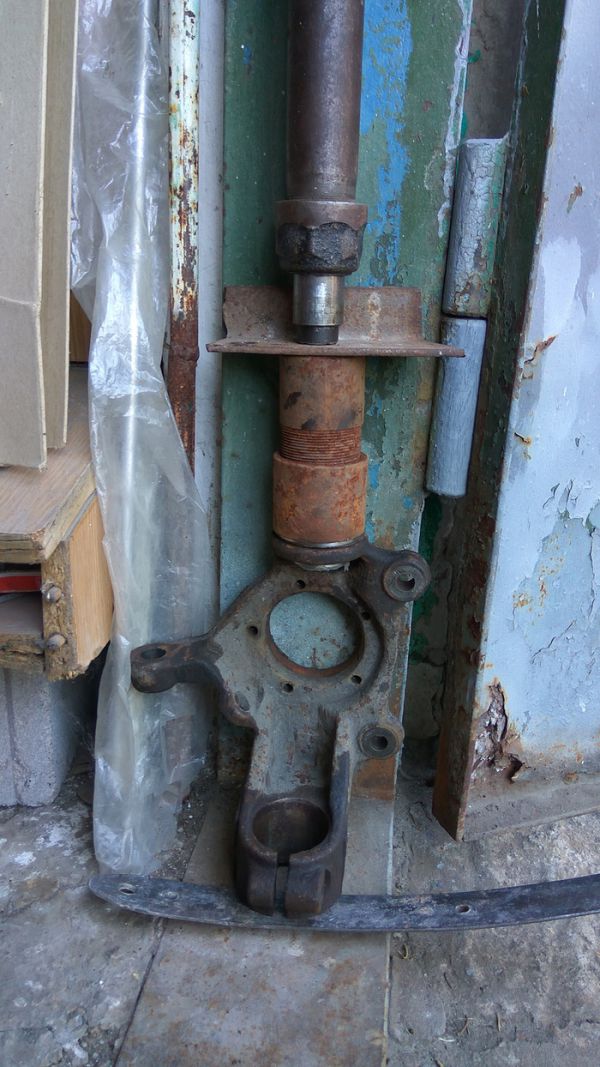

Вот так выходил из положения несколько раз
2

3
Нормальный сделать руки все никак не доходили. Готовый купить конечно хорошо, но тут у нас в городе готовых я не нашел, заказывать откуда-то, выйдет довольно крупная сумма. Заводской вариант на 20т, как я хочу, будет стоить около 25 тыс с доставкой. Может даже и больше. По меркам нашего города это не плохие деньги.

В общем, сказал я себе хватит лениться и начал процесс "строительства".
Порывшись дома в закромах нашел швеллер 160, из него решил делать вертикальные "стойки".А так же был еще 100 швеллер. Из него верхний упор и нижний "рабочий стол".

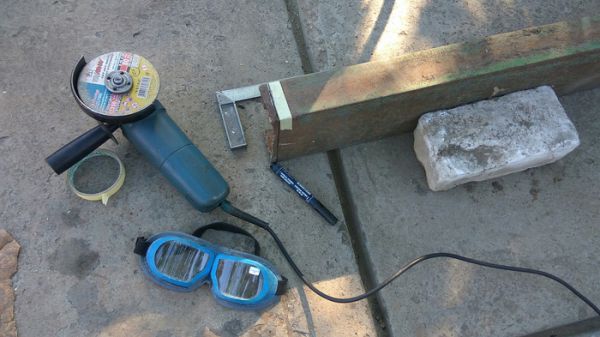

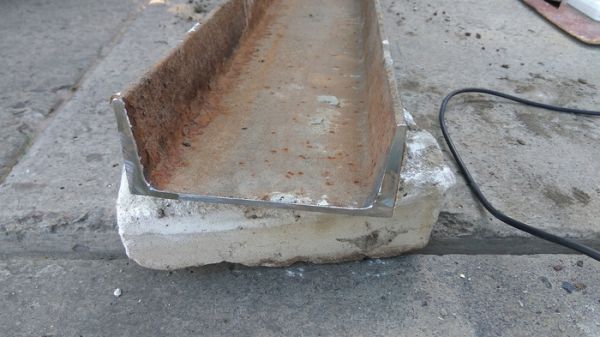

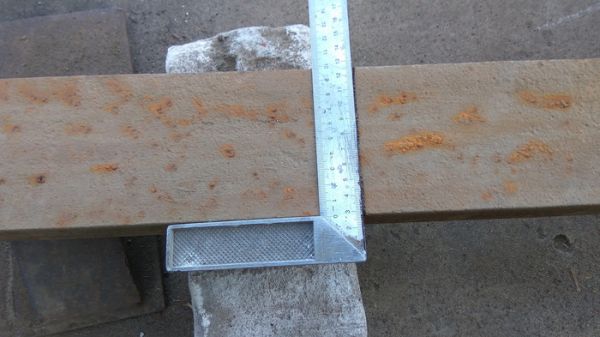

Начинаем с распила материала в размер и торцевания. Не забываем о технике безопасности, обязательно кожух на УШМ, очки на глаза, а лучше маску на все лицо.
4

5

6
Из имеющегося материала у меня получился размер 1300мм*750мм. Для большей части работ, я более чем уверен, что мне хватит этого.

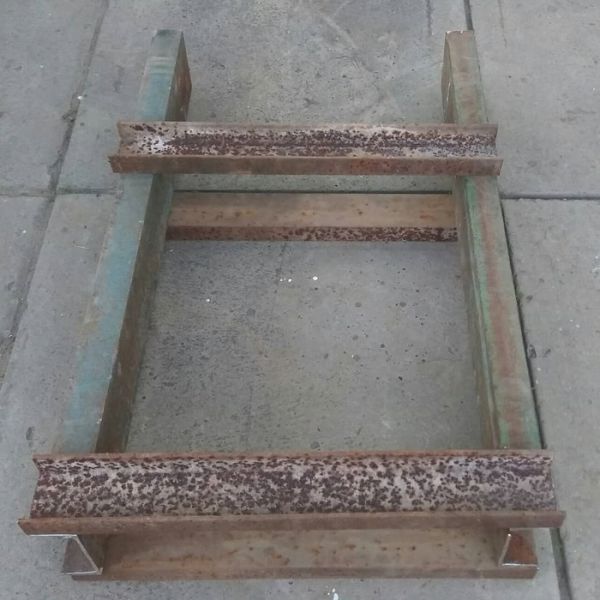

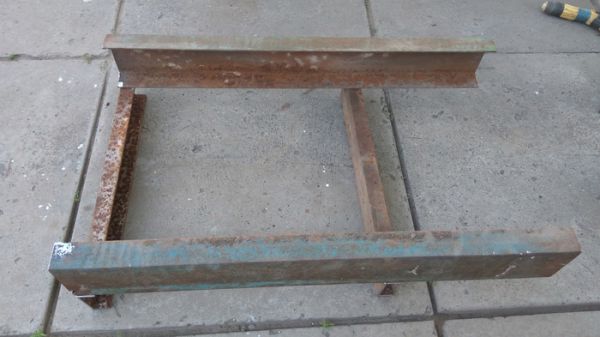

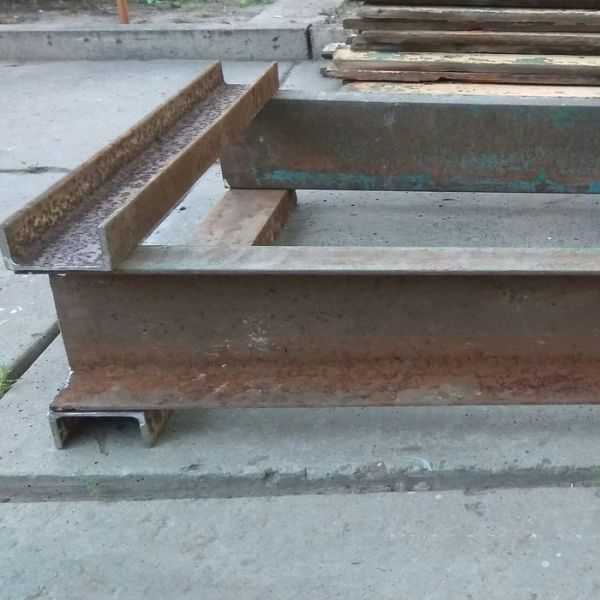

Теперь начинаем примерять и выкладывать заготовки
7

8

9

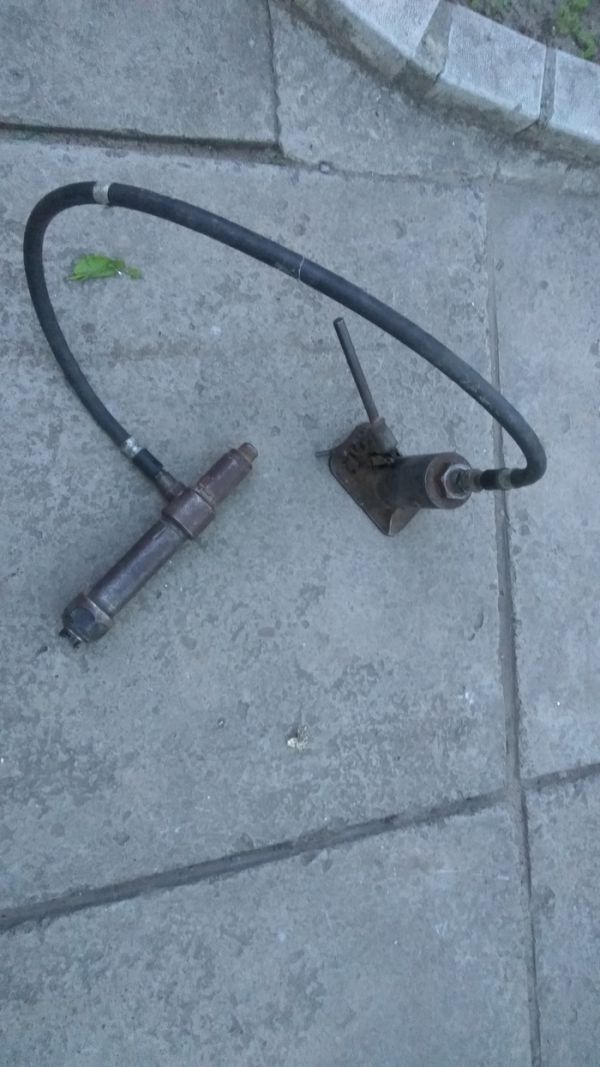

Временно в качестве домкрата я буду использовать такой гидроцилиндр и насос на 5-7 тонн, которые были изготовлены из обычного домкрата (цель данного инструмента кузовной ремонт в качестве гидроупора). Но это временная мера, позже я куплю либо домкрат на 20 тонн, либо заводские гидро-цилиндр с насосом на те же 20 тонн.
10

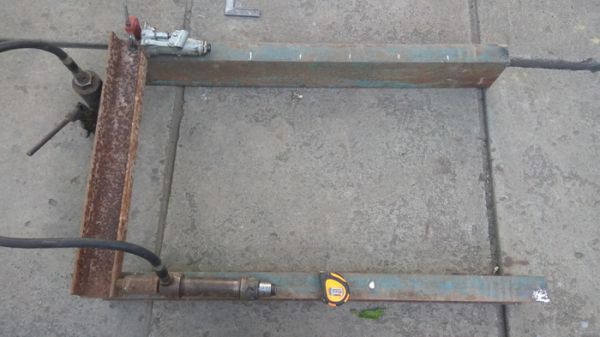

Теперь вымеряем где нам начинать сверлить отверстия
11
Они будут с шагом 100мм. Диаметр 20мм.Я надеюсь мне хватит такого диаметра прутов в качестве упоров.

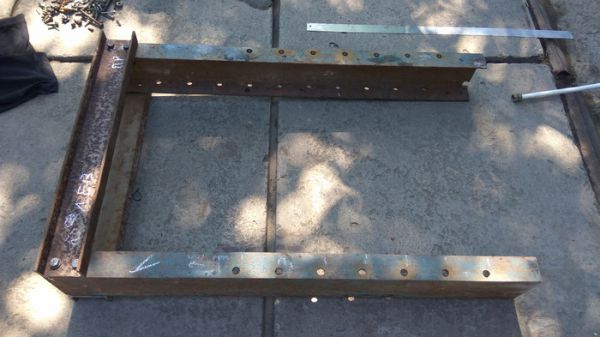

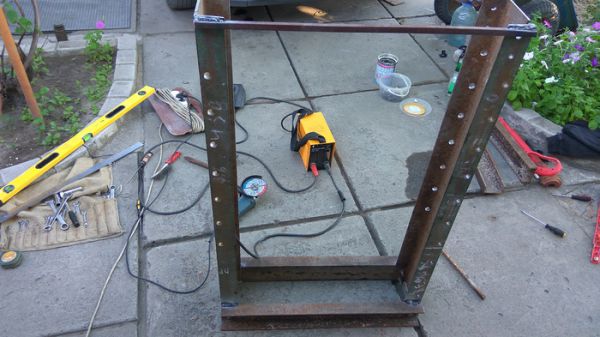

После всех примерок, начинаем все обваривать, процесс контролируем при помощи угольника, уровня (при сварке был сооружен временный стол с плоскостью в уровне для более точного изготовления. Ну и классический замер диагоналей.
12

13

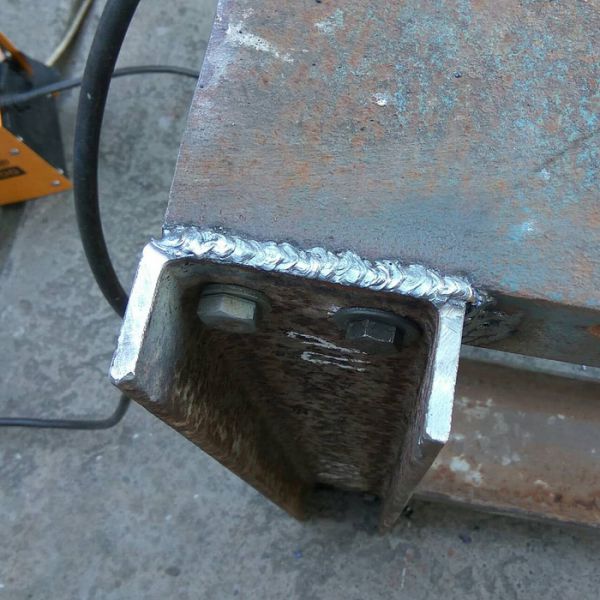

Верхний упор обварен со всех сторон, а так же еще и прикручен на болты м14.
Нижнюю часть соединил квадратом 10мм*10м
14

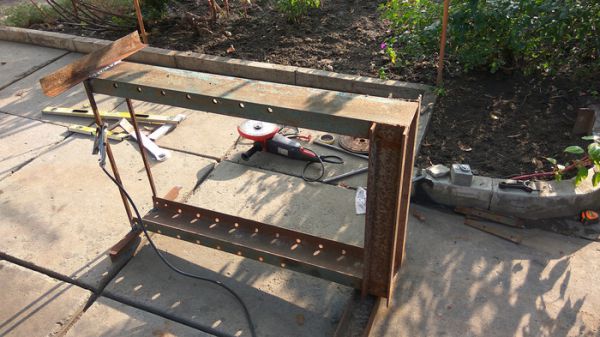

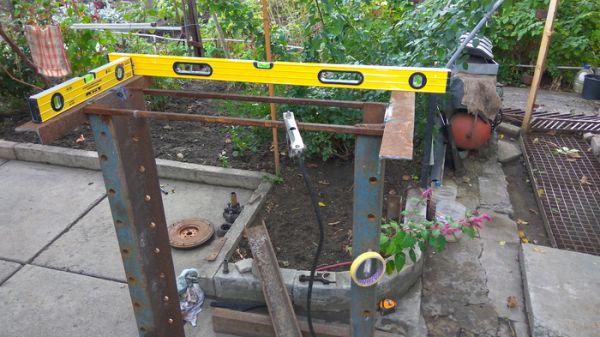

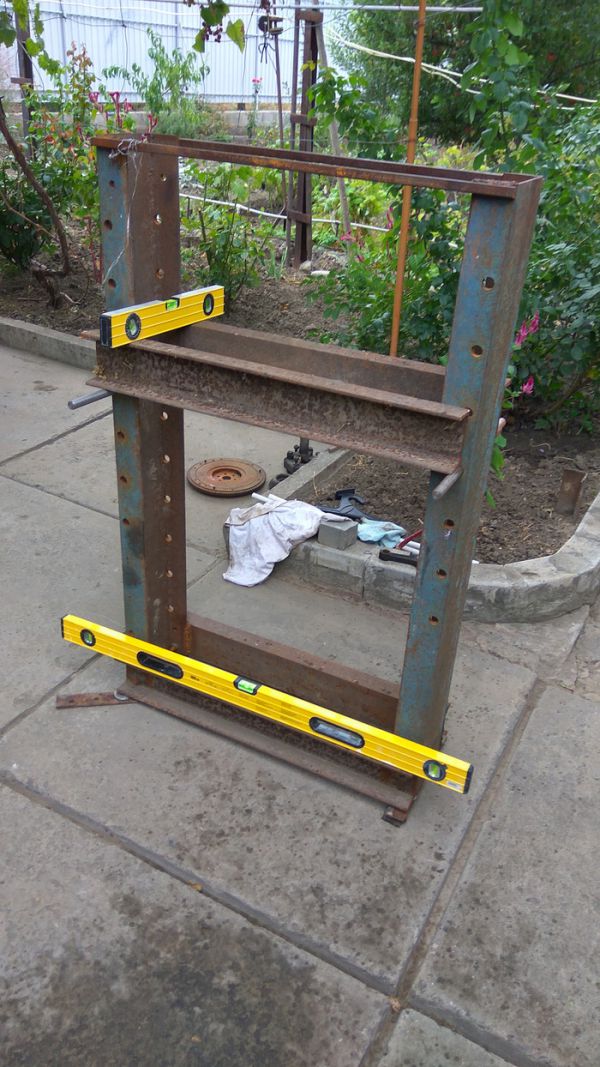

Снова выставляем все по уровням и привариваем ножки из 40го уголка
15

16

17

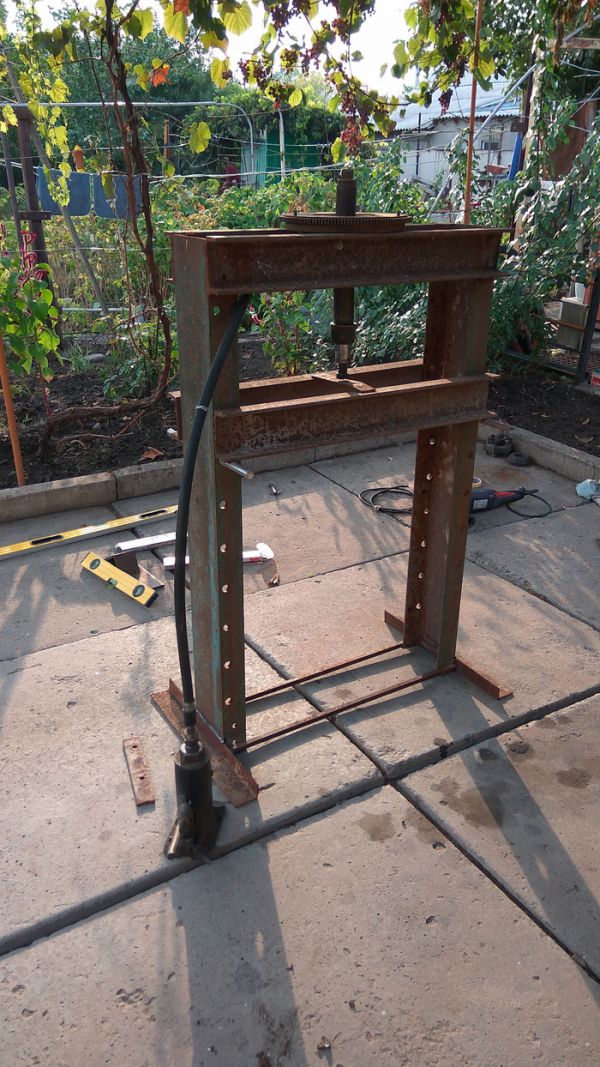

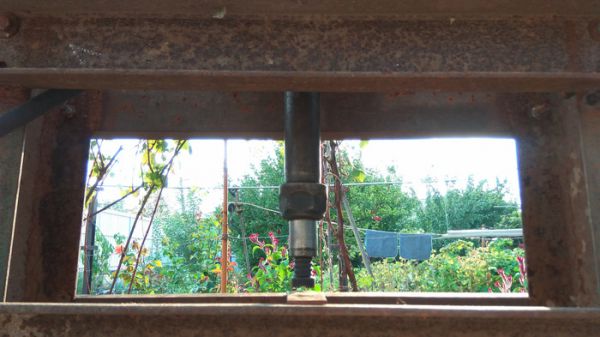

Прикидываем как это все у нас выглядит в сборе
18

19

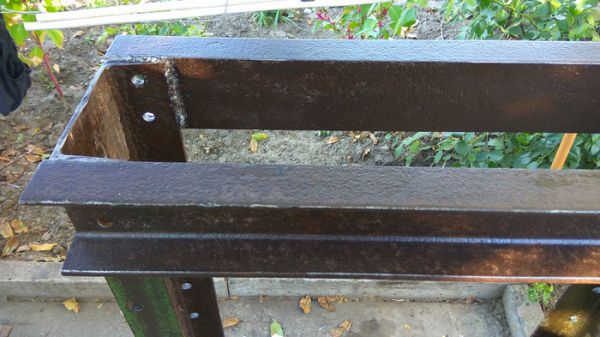

Когда вся конструкция собрана, зачищаем детали от ржавчины (хотя логичнее и удобнее это было делать перед сборкой) и обрабатываем преобразователем ржавчины.
Но тут я сделал ошибку. все почистить нужно было когда конструкция еще была разобрала. Так было бы на много удобнее.
20

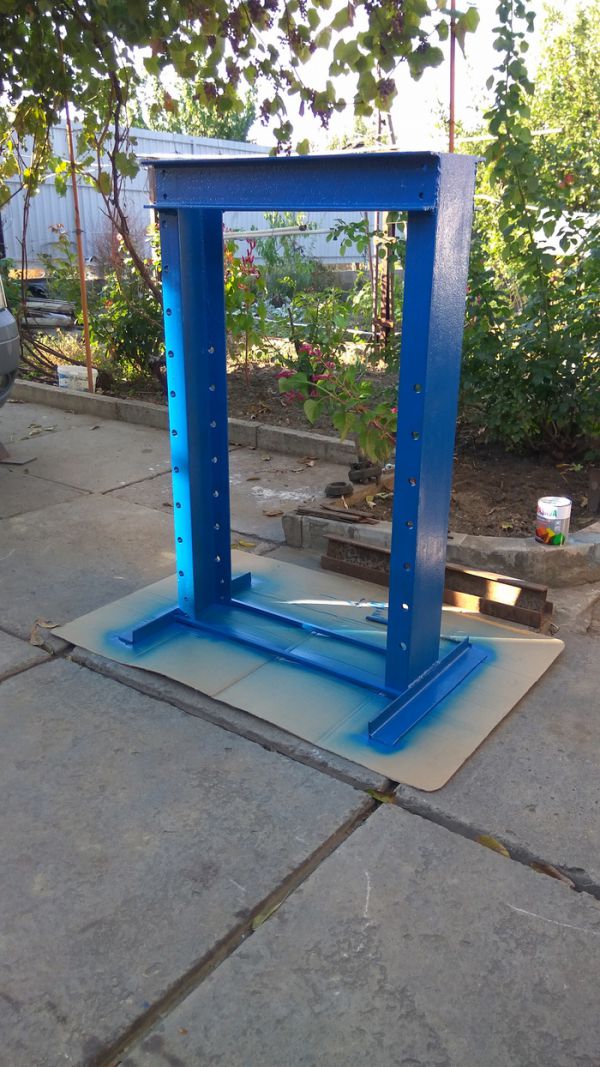

Красим конструкцию
21

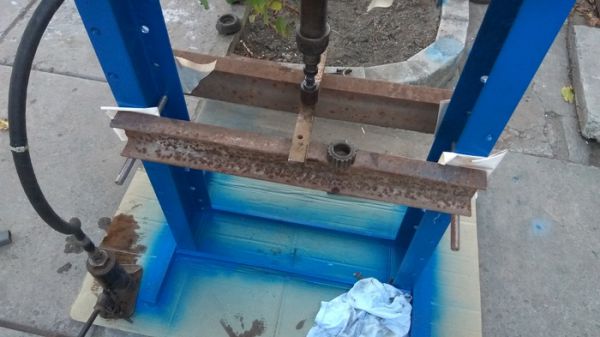

"Рабочий стол" пока еще не крашен и не чищен. Я с ним еще не совсем закончил работать, есть пару идей, думаю как и что лучше сделать что бы удобно было его перемещать.
22
Но, в целом, конструкция уже готова к работе. Первые испытания прошли успешно.
Далее этап испытаний и доработок. Вверху будет в виде упора пластина 20-25мм, она будет подвижная вправо-влево. Над методом передвижения еще думаю. Возможно подшипники, а может и просто что-то типа салазок и упорные болты. Посмотрим.

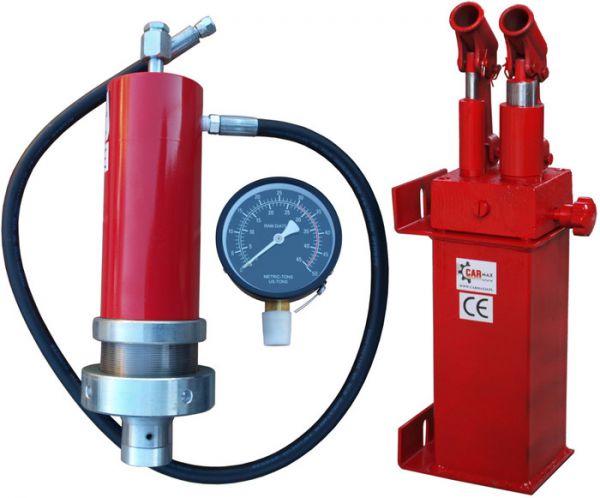

Если выберу домкрат для покупки, то буду его переделывать что бы он работал вверх ногами. Но скорее всего я все же куплю заводской гидроцилиндр + насос на 20т.
23
