Электроскутер своими руками

Хочу рассказать как я с другом сделали электроскутер. Пациент: Honda dio 34 с двс мотором рабоющим благодаря матам и чьей-то матери. Маленькое отступление - скутер делал для дедушки который живёт в деревне, мысль переделать настигла давно, тк бензин и запчасти для скутера достать очень трудно. Все запчасти покупались на алике, за исключением мотора, оказалось в Украине он дешевле чем у узкоглазых друзей.

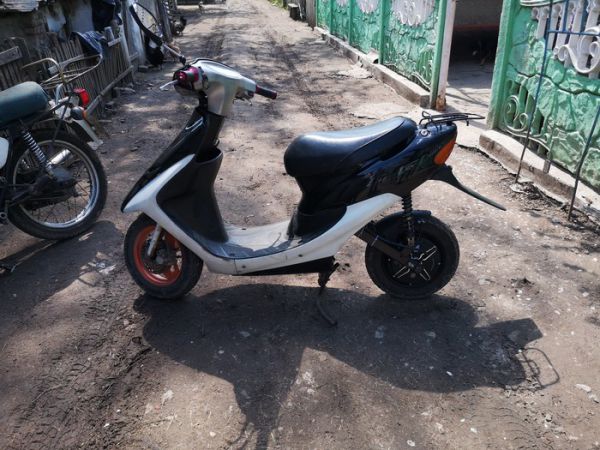

Пациент до переделки

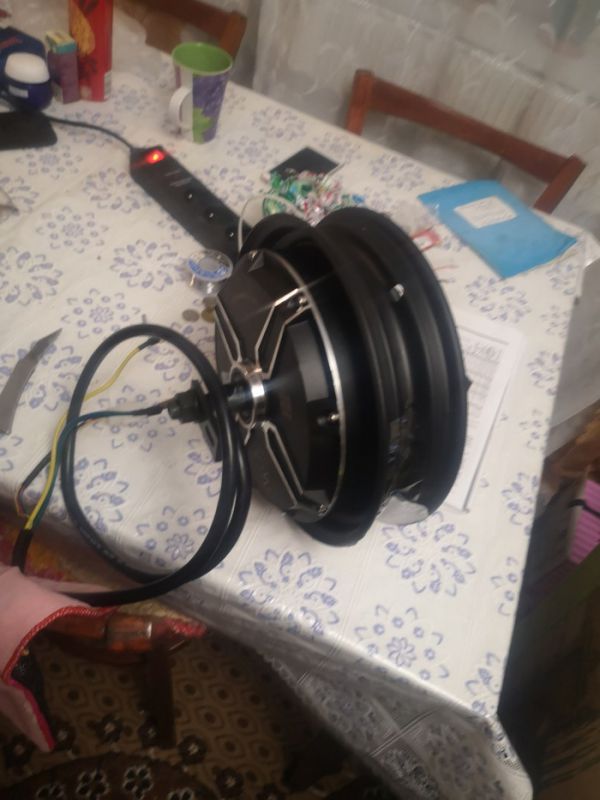

Мотор Qs motor 48v 2000w

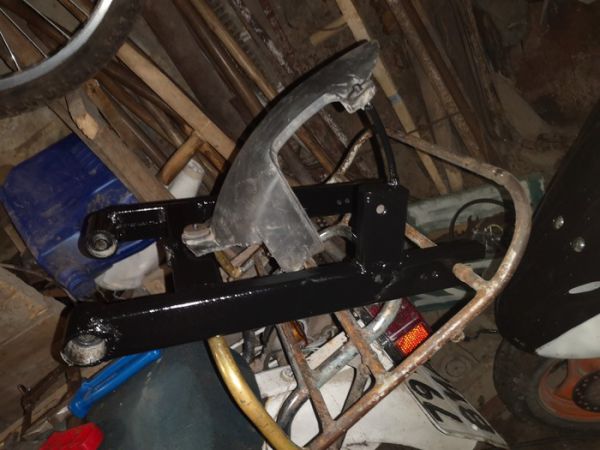

Начали с изготовления маятника, для этого взял обычную профильную трубу 40х20, два салейнблока и трубу подходящего диаметра, всё вырезалось ножовкой (болгарки естественно нету) делали без чертежей, все по месту.

С амортизатором промахнулись 3 раза, сначала вышел лоу райдер, на второй раз клиренс как у ренж ровера, ну и на третий раз на ножке еле стоит но ладно :D

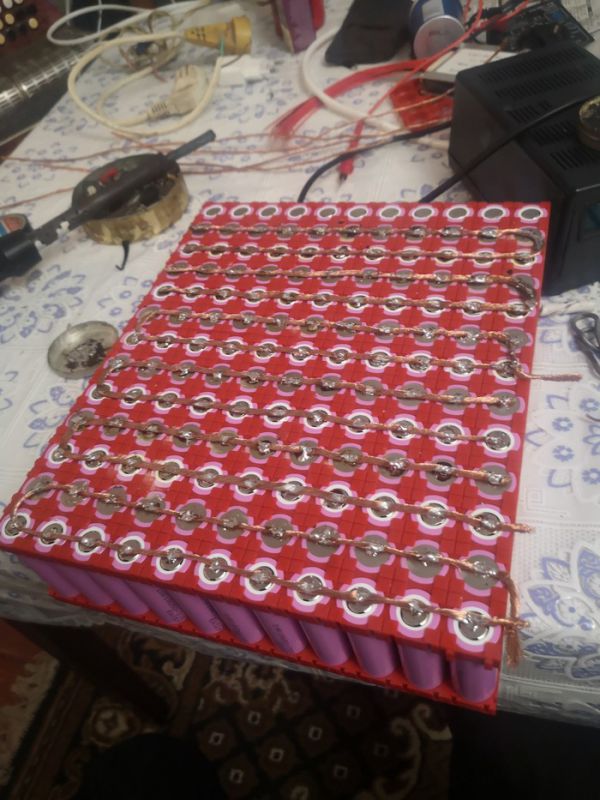

Далее, когда мотор на месте, дело за электроникой и аккумулятором - тут по подробнее, в этой хонде бак находиться в полу, значит и аккумулятор пихать туда же, сборка из китайских банок 3300 (реальных 3100) 13s 11p.

Да да, паять нельзя.

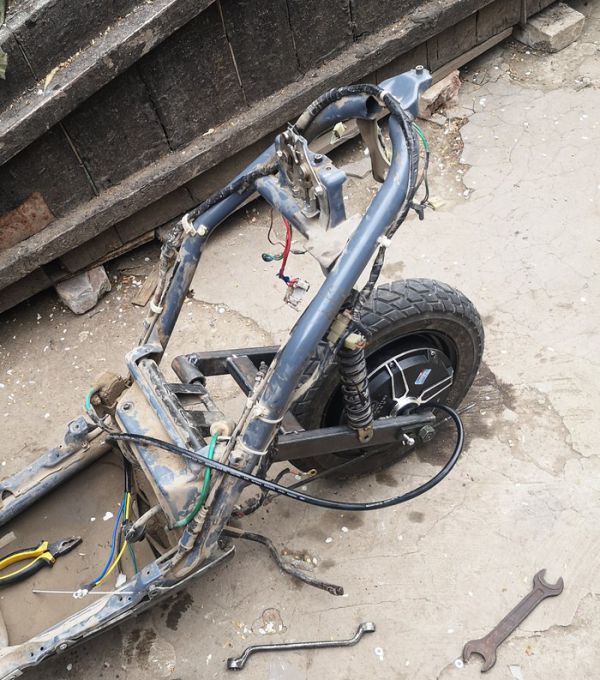

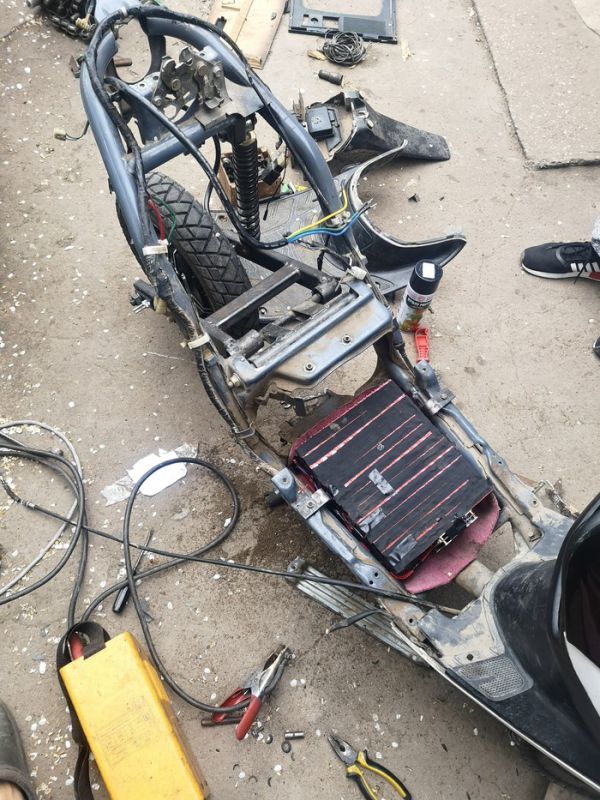

Первая примерка

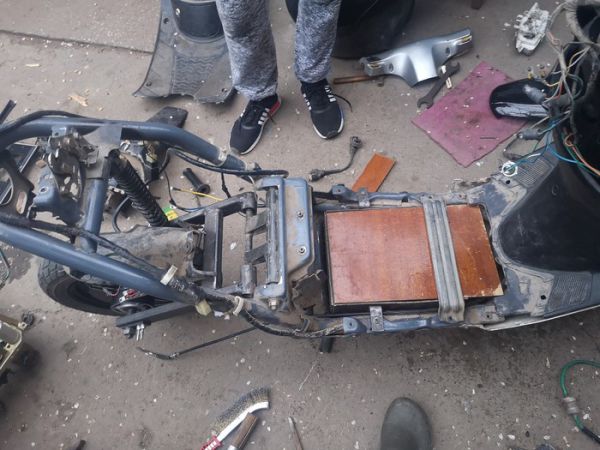

так как аккумулятор находиться в полу и все говно будет лететь с переднего колеса, то ему нужен корпус, из чего же его сделать в деревне, правильно, из дерева smiley а точнее из фанеры от телевизора.

Из шины так же сделана полка для аккумулятора

Приборную панель хотелось сохранить в первозданном виде и не врезать вольтметры и подобное.. По этому индикатор уровня топлива было решено переделать под индикатор уровня заряда, для этого была использована ардуинка, микросерво, делитель напряжения и не хитрый код

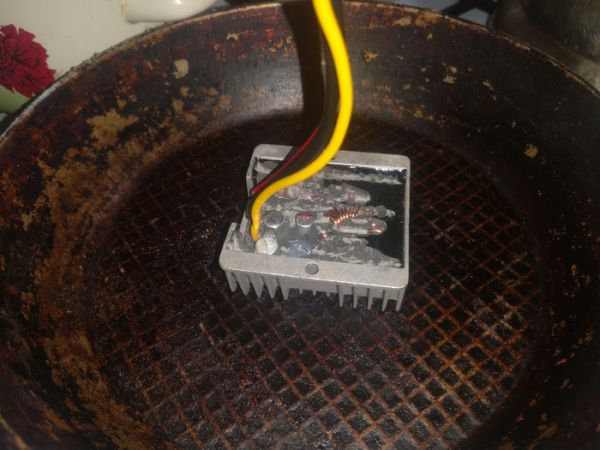

Ах да, бортовая сеть, для бортовой сети был использован преобразователь с того же сайта, который я благополучно спалил попутав вход с выходом, и жарил на сковороде чтобы выковырять компаунд и отремонтировать (удачно) :)

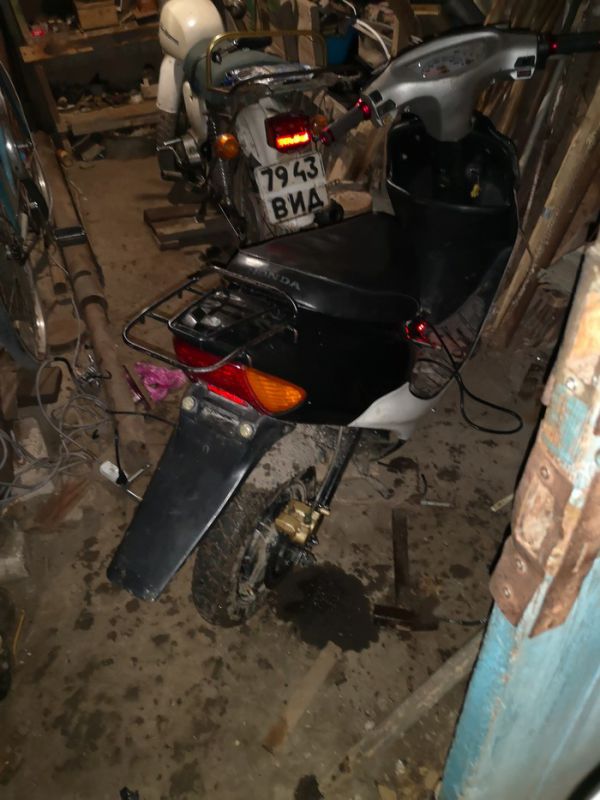

Еще пол дня врезания в проводку и выкидывание ненужных модулей и вот он, готов.

Порт зарядки в лючке где был бензобак, зарядка 5 амперная, по характеристикам, запас хода около 70км месность горная, тянет ооочень бодро, максималка 70км/час, с места рвёт, дедушка доволен))
