Зеркало с подсветкой и пультом своими руками

Зеркало со светом не делал только ленивый, да и в продаже их огромное количество видов и под любой бюджет.

Но проблема в том, что зеркало мы уже давно купили, и теперь моя девушка начала требовать, что бы оно засветилось! Ну ок :)

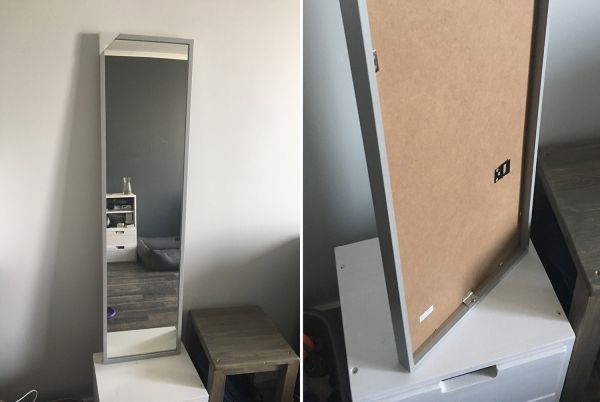

Итак, имеем настенное зеркало размером 320х1320х30 в раме из МДФ оклеенной серебристой плёнкой с текстурой дерева.
2
Требования:
1. Оно уже не должно крепится на стену, а должно быть относительно мобильным в пределах квартиры;
2. Свет;
3. Удобное управление этим же светом;
4. Возможность переделки/апгрейда (минимум клея);
5. Максимально простая конструкция (катастрофически нет времени).
Ещё мне давно хотелось заменить, отживший своё, ночник, да и чтоб управлялся он с пульта (лень лишний раз вылазить из под одеяла).
Отсюда и пришла идея сделать 2 контура света. Первый контур на фронтальной части, должен освещать объект перед зеркалом. Второй контур, должен выполнять функции декоративной задней подсветки.
В качестве элементов освещения (от обычных, цокольных ламп отказался сразу, из-за личной неприязни), изначально хотел брать белую LED ленту на переднюю часть и RGB ленту для подсветки. Но зайдя в магазин обнаружил, что уже существует RGBW ленты (это когда помимо трёх цветов в ней стоит отдельно белый цвет). Её и выбрал для двух контуров, взял катушку на 5 метров. Управление лентой будет через RGBW контроллеры, по одному на каждый контур + пульт с возможностью подключения 4х контроллеров (меньше не нашел).
Контроллеры Ещё взял 6 метров под ленту алюминиевого профиля с белым, матовым пластиком.
На этом можно было бы и остановиться, взять рулон двухстороннего скотча и за пару часов склеить вполне терпимое зеркало. Но тогда бы не было поста;)

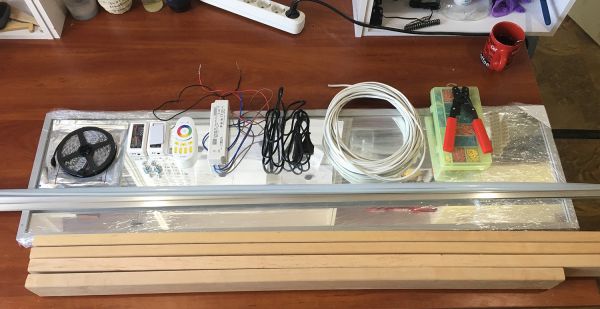

Из покупок всё, дальше использовал то, что было.
Из дерева подобрал несколько подходящих, кривоватых отрезков ольхи. Блок питания на 5А. Сетевой провод, уже с выключателем. В качестве монтажного провода, планировал раздерибанить, обычный 2х0.5 Ну и всякая мелочь: винтики, шурупы, обрезки фанеры и оргстекла, обжимка для провода и т.д.
3

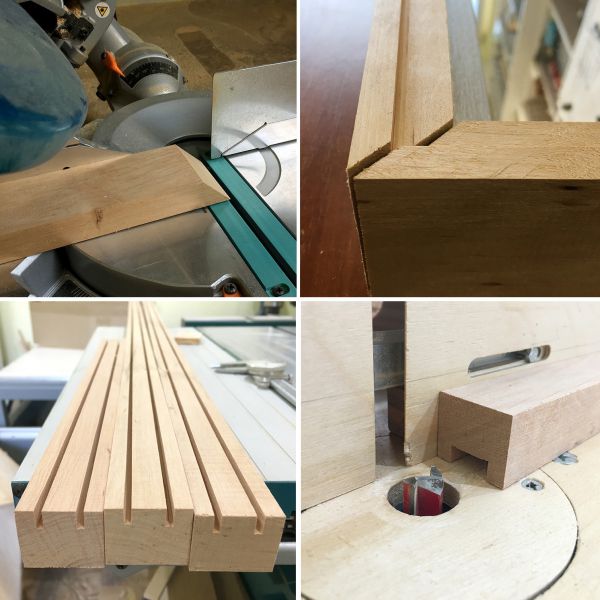

А дальше всё просто: откалибровал и порезал рейки для основной рамы, сделал в них выборки под профиль и зарезал под 45 градусов.
Нарезал рейки для задней рамы, сделал углубления под профиль сначала на циркуляре, потом фрезером и тоже зарезал под 45 градусов.
4

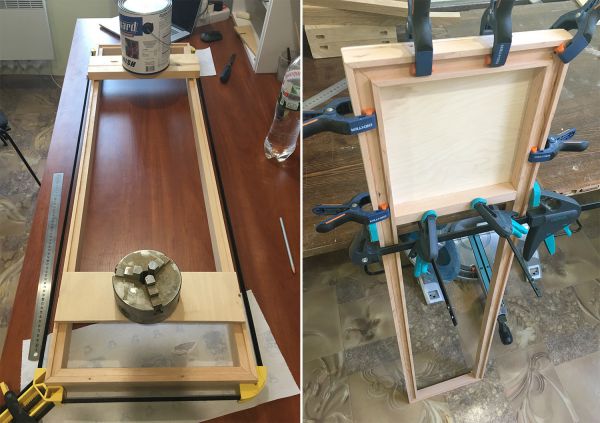

Когда все деревянные элементы были готовы, грубо их зашкурил и склеил.
На задней раме сделал отделение под электронику со стенкой из 3х миллиметровой фанеры.
5

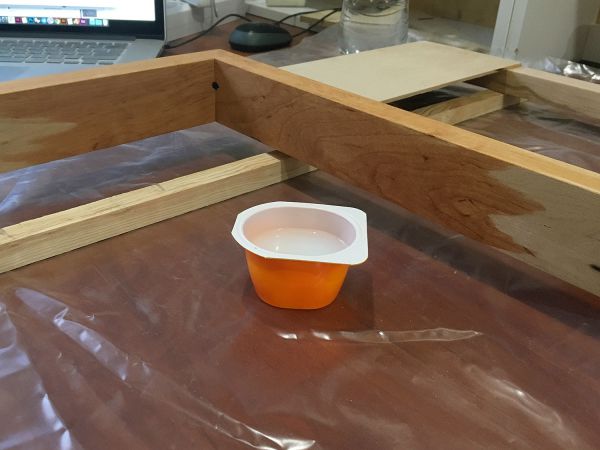

На следующий день, клей полностью высох. Всё опять разобрал, отшлифовал уже на чистовую и приготовил под покрытие грунтом. Грунт прозрачный, акриловый. Нужен для того, чтобы закрыть и защитить поверхность, поднять ворс (который потом легко сошлифуется и больше не будет мешать) и уменьшить расход краски.
6

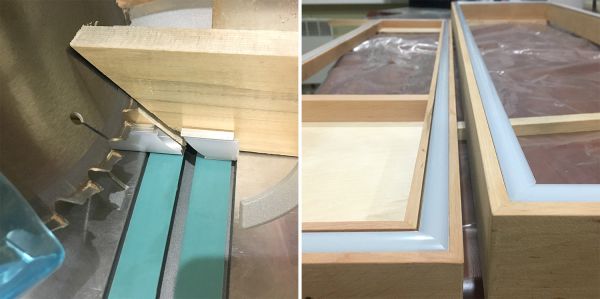

Пока сох грунт, подогнал профили для лент. Они отлично режутся торцовочной пилой под 45 градусов вместе с пластиком, обычным диском по дереву.
7

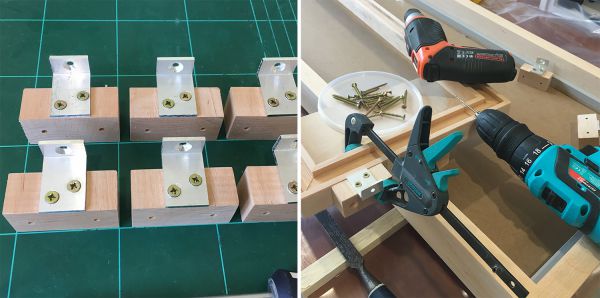

«По плану» заднюю конструкцию хотел просто приклеить к МДФ. Но потом чёт очканул и решил заморочится со съемными креплениями.
8
Дальше лакокрасочные работы.

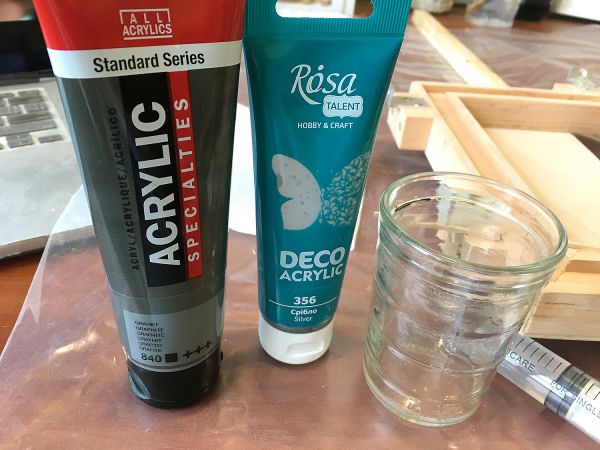

Краску использовал художественную, акриловую. Смешал графит с серебром, на глаз добивался такого оттенка как на оригинале.
9
Покрывал аэрографом с самым широким соплом, который у меня был (0,8 мм вроде). Получилось где-то 4 тонких слоя краски. Равномерно, без потёков и наплывов. Процесс занял часа 4, но результат очень даже порадовал.
Краска высыхала почти моментом, по этому в тот же вечер покрыл 2 слоями полуматового, акрилового лака. Наносить полуматовый лак на блестящую серебряную краску – то пипец, т.к. где заканчивается лак и начинается краска не видно даже под направленными яркими лампами :)
При помощи какой-то там матери, я всё-таки покрыл лаком и оставил на пару суток сохнуть.
10
Краска и лак полностью высохли, впереди меня ждал самый долгожданный этап: сборка!

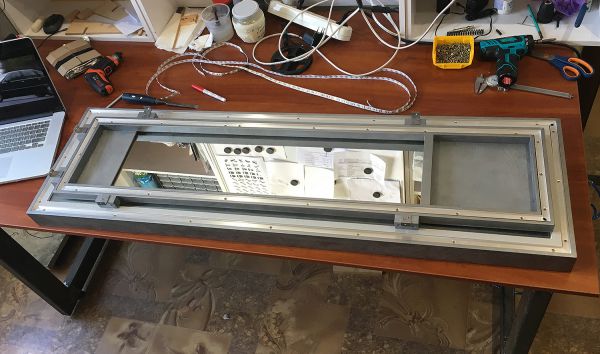

Прикрутил на место профиль, начал отмерять и резать ленту... и тут Хоба! Первая неожиданность, не хватило метра ленты, пришлось ехать докупать.
11
Ок, ленту я докупил, порезал на отрезки и теперь можно паять. Но тут Хоба! Вторая неожиданность :)
Провод сечением 0,5 квадрата для монтажа не подошёл из-за слишком толстой изоляции, "шина" из 5 проводов, банально, не помещалась в профиль. Пришлось пожертвовать из старых запасов МГТФ провод.

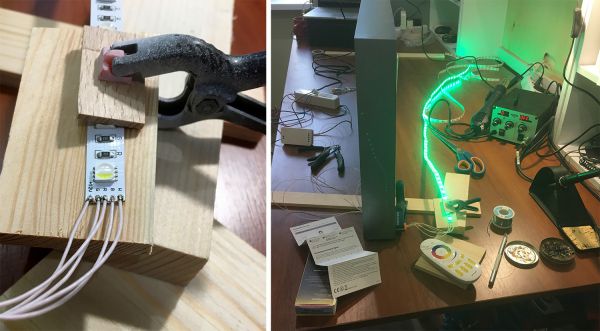

И начался длительный процесс пайки. Который сопровождался постоянными проверками, как на КЗ, так и на саму работу ленты.
12
Все отрезки лент спаяны, провода протянуты, подключил все в кучу и.... Хоба! Кто бы мог подумать, третья неожиданность)
Так как добавилось еще 1,5 метра ленты, БП не потянул....
Полез читать характеристики: 1 м ленты - 1,2А и 14,4Вт. У меня примерно 6 метров = 7,2А и 86,4Вт. ФАК!

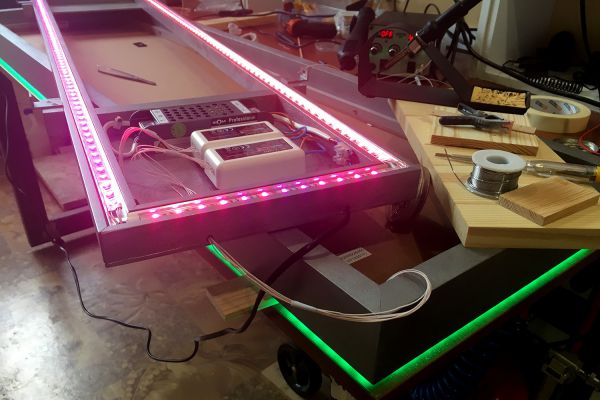

Пришлось ехать покупать блок питания на 8,5А и 100 Вт. (на фото его видно)
После всего этого, вклеил ленту и прикрутил всё на свои места. Всё светится и предфинальная проверка пройдена. Вот теперь окончательно собрал и защелкнул пластик.
13

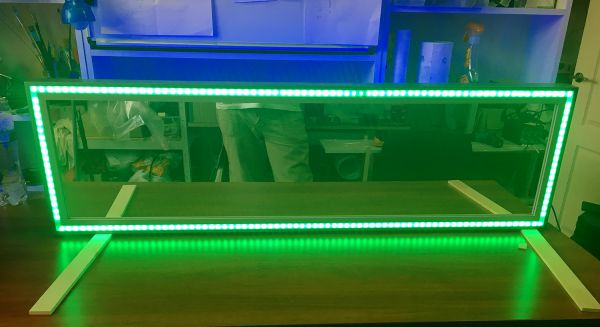

оба! Теперь немного поиграться и можно везти домой.
14
Подведем итог.
Потраченное время: 4 полных дня
Бюджет:
- LED лента: 156х6=936 грн
- контроллеры: 419х2=838 грн
- пульт: 367 грн
- профиль с рассеивателем: 50х6=300 грн
- блок питания: 310 грн
- само зеркало: 360 грн
- краска: 2x65=130 грн
Всего: 3241 грн (115$)
По контроллерам, пульту и ленте я не захотел ждать и купил по месту, если заказать с Китая, вышло бы раза в 1,5 дешевле.
Из куска акрилового пластика вырезал заднюю крышку на отделение с электроникой, но пока не прикручивал, хочу немного погонять. Нужно еще сделать "ножки" для большей устойчивости, если ставить на узкую сторону.

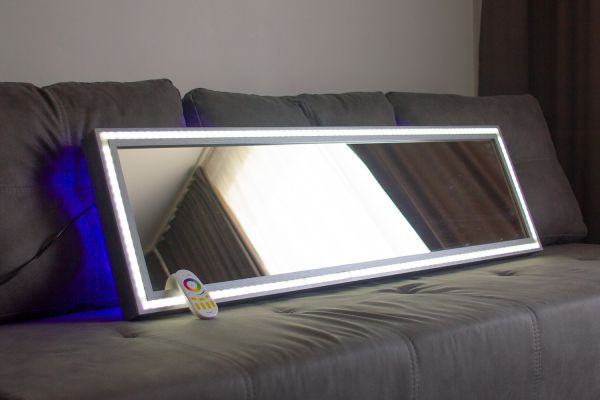

Получил то, что хотел. Зеркало можно размещать в любом месте, подсвечивая любую стену или плоскость получаются довольно интересные решения. Плавно регулируется цвет и яркость практически от 0% и до 100%. Ночник можно включить/выключить не вылезая из под одеяла.
Из недостатков:
1. Профиль, а точнее рассеивающий пластик, слабо рассеивает. Видны точечные засветы от каждого светодиода. Не хотел, чтобы так было.
2. Лента SMD 5050 оказалась не самого высокого качества (другой у нас в городе не нашёл) несколько светодиодов не попадают в цвет, не критично, но напрягает. (4 шт на лицевой стороне и 3 на обратной).
3. Хотя девушка довольна, но мне кажется, что 540 Лм/метр слабовато для основного света, и лента недостаточно освещает.
4. Постоянно теряется пульт :) нужно будет поискать контроллеры с WiFi и переделать управление. Что бы по мимо пульта управлялось со смартфона.
15
