Настольная паровая машина своими руками

вКак это сделано / Золото

Здравствуйте дамы и господа! Решил рассказать вам о том как осуществлялась моя детская мечта по постройке паровой машины.  Собственно вот она:

Точнее так она выглядит сейчас. Это паровая машина с одним цилиндром двойного действия, котлом, регулировкой оборотов и конденсацией отработанного пара. Но к такому виду она пришла не сразу, а пройдя через  несколько нежизнеспособных прототипов.
Пожалуй самым сложным этапом в постройке для меня оказалось сделать достаточно точную пару цилиндр - поршень. Добиться качества которое меня бы устроило я смог только когда в моей небольшой мастерской на балкончике появился небольшой токарный станочек. Скажу пару слов о нем: это очень маленький станок, мощностью 200 Вт и весом 9 кг, про такие в народе говорят что мол на них только карандаши точить )) однако как мне кажется они годятся не только для заточки карандашей:

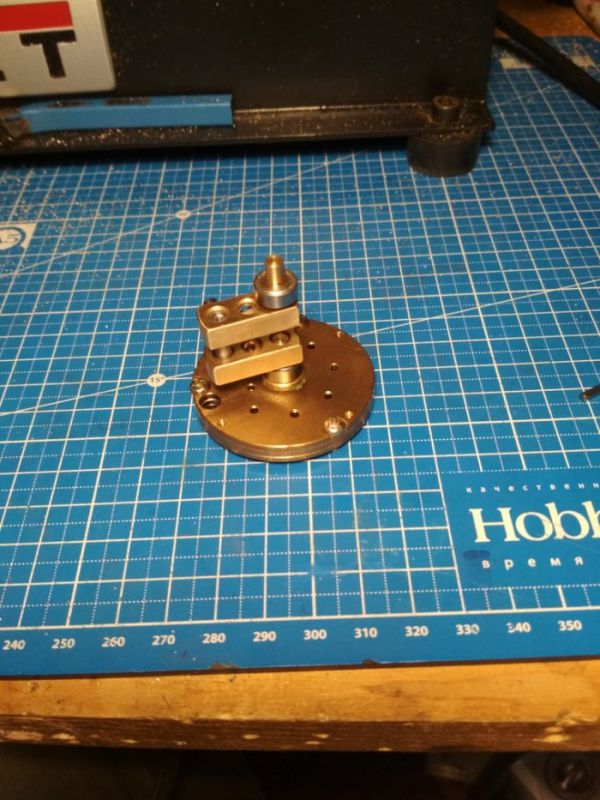

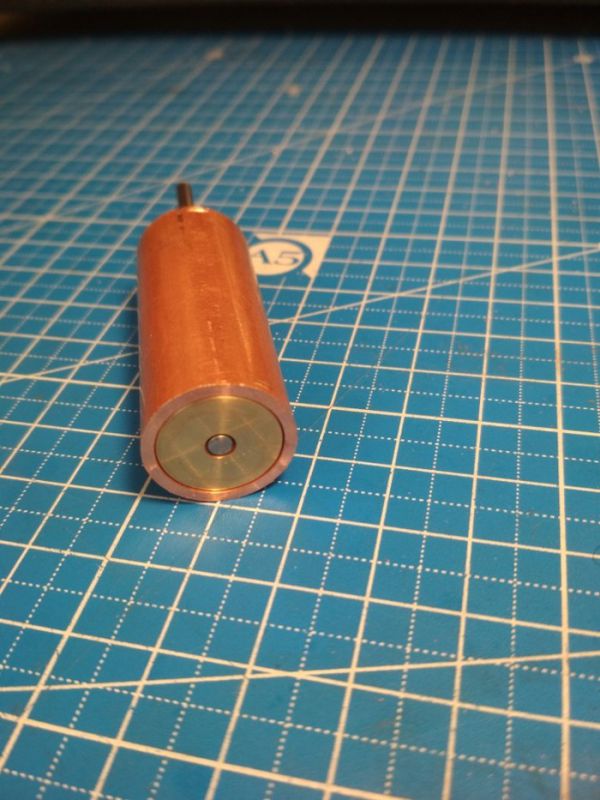

Пара цилиндр - поршень на нем тоже вышла неплохая как мне кажется. Дальше стал вопрос распределения пара. Я выбрал самую простую на мой взгляд систему (золотник).  Это когда в трубке ходит шток с двумя круглыми поршеньками и перекрывает поочередно впускные (выпускные) отверстия. Вот так это выглядело в первом варианте:

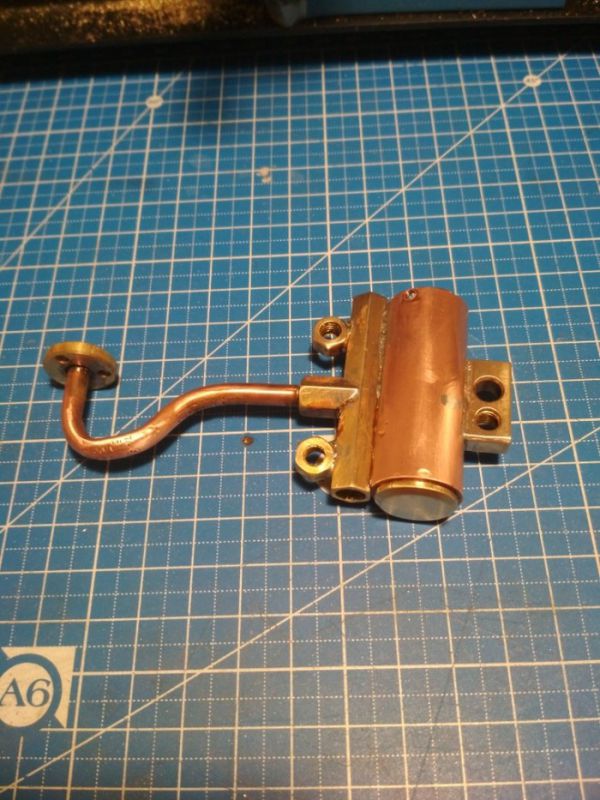

По изогнутой трубке подается пар под давлением поступает в шестигранник со сквозным отверстием где эти самые поршеньки и распределяют пар в цилиндр (большая трубка). Но такое решение выглядевшее красиво на бумаге, показало свои недостатки во всей красе на первых же запусках. Отработанный пар (который выходит через открытые концы трубки) разлетался в обе стороны на огромное расстояние, долетало до топки )) и делало запуск машины очень не комфортным. Поэтому я решил немного видоизменить парораспределение. Так родилась вот такая забавная загогулина:

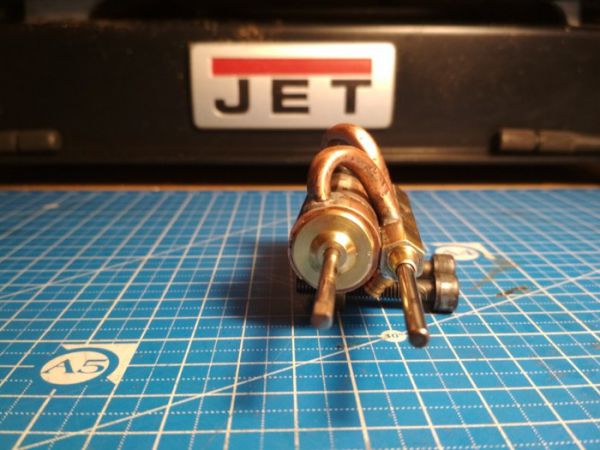

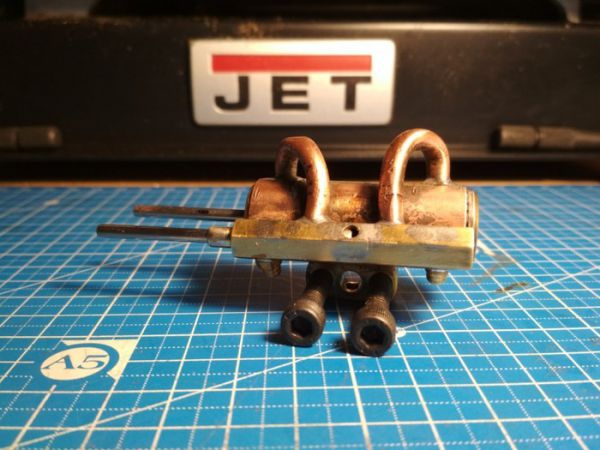

Я развернул золотник на 60 градусов и сдвинул впускные окна ближе к центру, и заглушил торцы, а там где были старые впускные окна, появились отводы отработанного пара (пиптики которые торчат снизу) а впуск - выпуск в цилиндр теперь осуществляется через вот эти гнутые трубки сверху.
Так же немаловажной деталью является коленвал, но он у меня не вызвал каких то особых затруднений, я его сделал из шины заземления поставил на два подшипника и он отлично справляется со своими обязанностями.

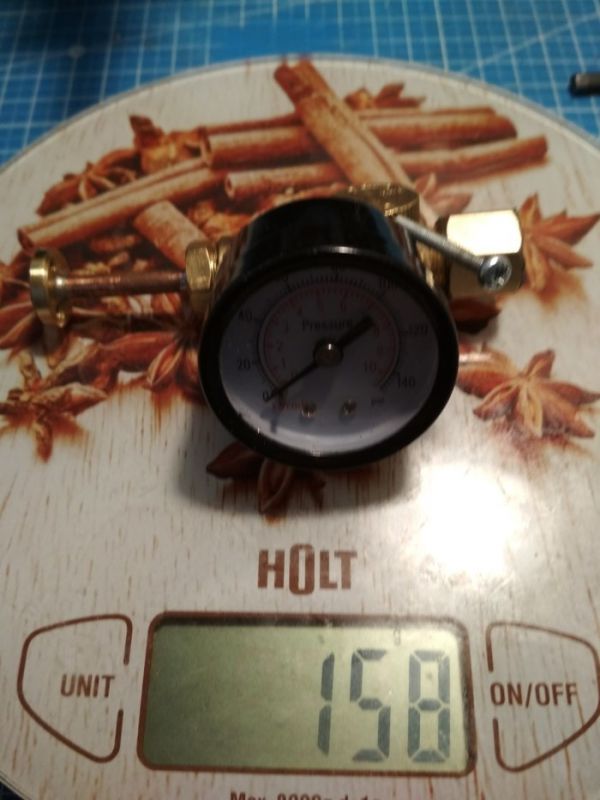

Ну и под конец расскажу немного о кране подачи пара, кран в общем то простой, но задача была сделать его максимально маленьким, в первом варианте использовался заводской кран от компрессора. Он в принципе справлялся, но им было очень сложно что-то отрегулировать так как отверстие там больше чем нужно и поворот крана на пару миллиметров с малого газа давал сразу полный.  Второй его недостаток это размер. Так как в паровой машине работу совершает запасенное в паре тепло, то терять его на прогрев массивного крана по пути от котла к цилиндру не хотелось. По этим причинам был сделан вот такой апгрейт. Было:

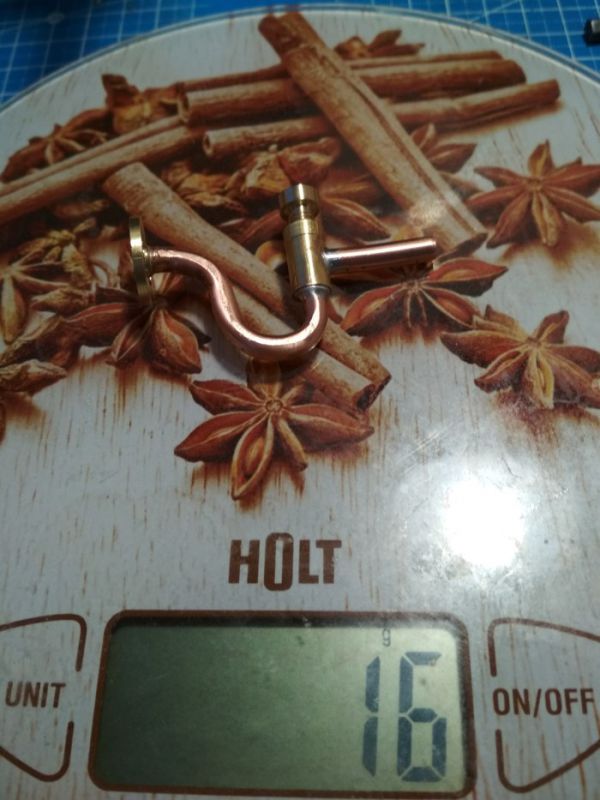

Стало:
А манометр перекочевал на котел. Фух что-то уже очень длинно получается буду сворачиваться. Тем кто дочитал до конца большое спасибо за внимание и бонусом для вас в комментариях пару видосов с запусками этой шайтан машины;)
