В одной из статей мы рассказывали, как из чугунных радиаторов сделать печь-камин. Сегодня расскажем, как сделать для нее гравитационную горелку.
Необходимые материалы:
- профильная труба;
- листовой металл;
- старый огнетушитель;
- квадратный пруток;
- болты с гайками;
- металлическая полоса;
- мотоциклетная цепь.
Обратите внимание: самодельная гравитационная горелка работает только на топливных гранулах (пеллетах).
Устройство подсоединяется к печи вместо штатной дверцы посредством болтового крепежа. Внутри камина «генерируется» красивое пламя, при этом печь выполняет свои прямые функции по обогреву помещения.
Первым делом необходимо будет изготовить короб с колосником. Для этого отрезаем кусок листового металла и прорезаем в нем пазы.
Далее делаем пару надрезов болгаркой и сгибаем заготовку, как показано на фото ниже. По бокам надо приварить боковые стенки.
На следующем этапе приступаем к изготовлению корпуса горелки.

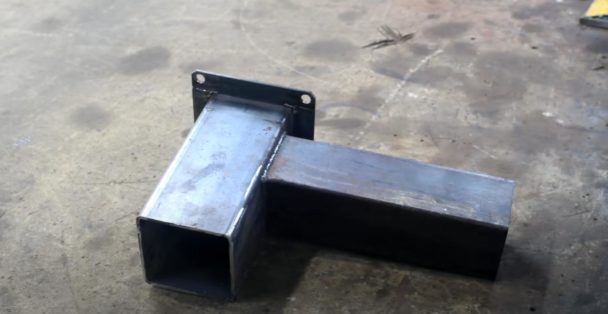

Отрезаем два куска профильной трубы, в одной из которых вырезаем отверстие. Привариваем к ней вторую заготовку из профиля.
К задней части корпуса (с торца) привариваем металлическую пластину таким образом, чтобы она перекрывала наполовину выходное отверстие. По контуру профиля привариваем полосы металла с отверстиями для крепления к печи.
Дальше делаем прорезь посередине вертикальной трубы, которая служит для установки задвижки.
По бокам необходимо будет приварить два отрезка квадратного прутка с направляющими пазами для задвижки. Торцы квадратных прутков завариваем, чтобы задвижка не выдвигалась больше, чем нужно.
Спереди корпуса с помощью самодельных петель, изготовленных из болтов и гаек, крепим дверцу. По центру высверливаем отверстие для доступа воздуха.

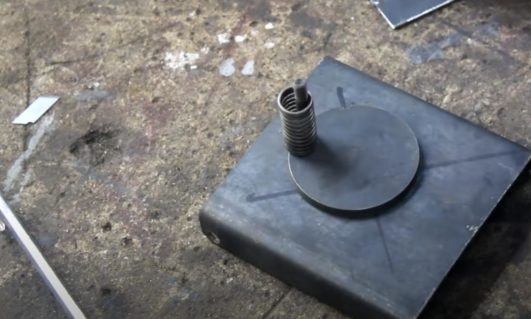

Из листового металла вырезаем круглую заслонку и крепим ее к дверце с помощью болта с гайкой. Но желательно еще установить пружину: надеваем ее на болт и фиксируем гайкой.
К верхней части вертикальной трубы привариваем огнетушитель, предварительно обрезав горловину. Дно огнетушителя также отрезаем, а потом крепим с помощью мотоциклетной цепи. Также надо будет установить защелку для крышки.
На фото ниже вы можете видеть ту самую печь-камин, которую автор изготовил из чугунных радиаторов.
Первым делом необходимо будет открутить дверцу загрузочной камеры (в данном случае она съемная), а вместо нее устанавливаем горелку.
Внутрь корпуса гравитационной горелки вставляем короб с колосником. Затем надо прикрепить дверцу с регулируемой заслонкой.

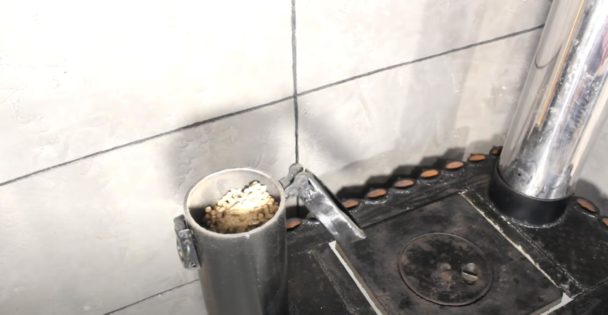

Засыпаем в загрузочную камеру топливные гранулы и закрываем крышку, фиксируя ее защелкой. Через дверцу с помощью туристического газового баллончика с горелкой поджигаем топливные гранулы.
Когда печь разгорится, вы сможете отрегулировать интенсивность горения с помощью регулируемой заслонки.
