Бывают такие ситуации, когда необходимо состыковать две водопроводных металлических трубы разного диаметра, а соединительного фитинга под рукой нет.
В этом случае поможет только сварка. Но перед этим нужно уменьшить диаметр большой трубы.
В сегодняшней статье рассмотрим один из способов, как это можно сделать в домашних условиях и чтобы получилось максимально точно.
Первым делом устанавливаем большую трубу вертикально (на стол или лист бумаги) и обводим внешний диаметр.
Затем по центру получившегося круга устанавливаем трубу меньшего диаметра и тоже обводим снаружи.

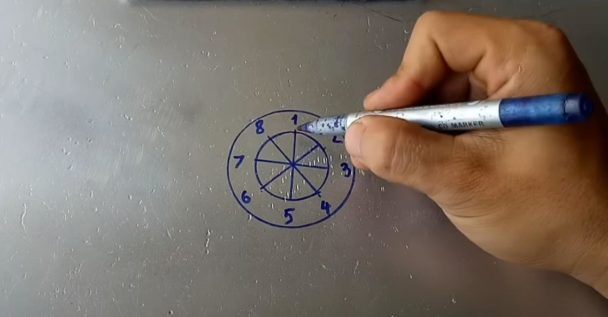

Внутри маленького круга чертим четыре линии: крест-накрест и по диагонали. Затем для удобства нужно пронумеровать каждую точку на окружности.

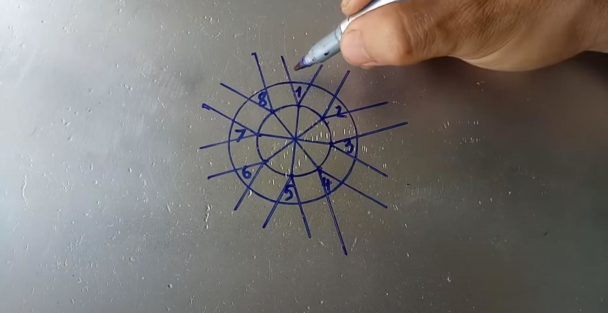

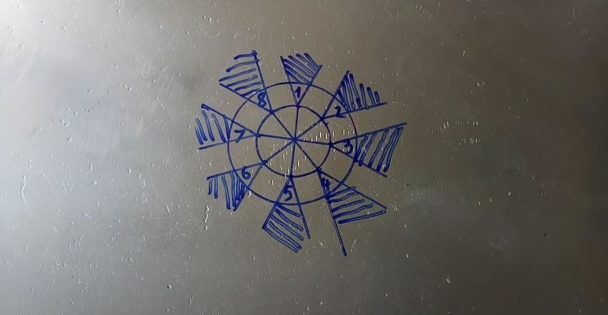

На следующем этапе автор сделал разметку (соединил разные точки между собой и вынес линии снаружи окружности) и заштриховал пространство между парными линиями. Подробный процесс разметки показан на видео.

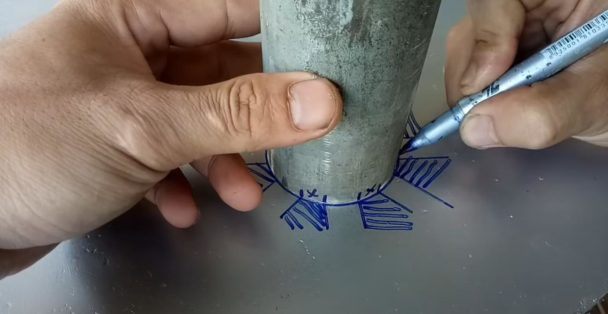

Устанавливаем трубу меньшего диаметра на малую окружность и переносим отметки с шаблона на трубу, как показано ниже.

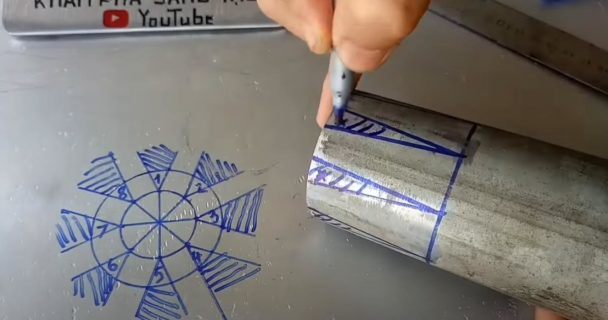

Дальше размечаем трубу (чертим треугольные области) и заштриховываем части, которые необходимо будет вырезать.
Вырезаем болгаркой ненужные части и делаем небольшие пропилы у основания «лепестков», чтобы легче было их сгибать.
В завершении останется только загнуть «лепестки» и обварить швы. Стыкуем доработанную трубу с другой трубой и обвариваем.
