Блок питания из энергосберегающей лампы

вКак это сделано / Свежее

Люминисцентные энергосберегающие лампы (ЛЭСЛ) со временем уходят в прошлое. Им на смену идут светодиодные, более простые, современные и экологичные. ЛЭСЛ имеют гораздо меньший срок с службы по сравнению со светодиодной лампой. В 90 процентах случаем ЛЭСЛ выходит из строя из-за колбы, в ней происходит обрыв нагревателей электродов. Сама электронная начинка готова запросто работать десятилетиями. В этом мастер-классе поделимся идеей как переделать схему в блок питания 12 В для питания, скажем, светодиодной ленты.

Что нам понадобится для работы:

  • Плата с деталями из сгоревшей энергосберегающей лампы.
  • Паяльник с припоем.
  • Нож.
  • Радиодетали: диод (например, 1N5399) и плёночный конденсатор на 100 нФ 400 В.
  • Медный провод на 0,5 кв. мм.
  • Тестер


Блок питания из энергосберегающей лампочки своими руками

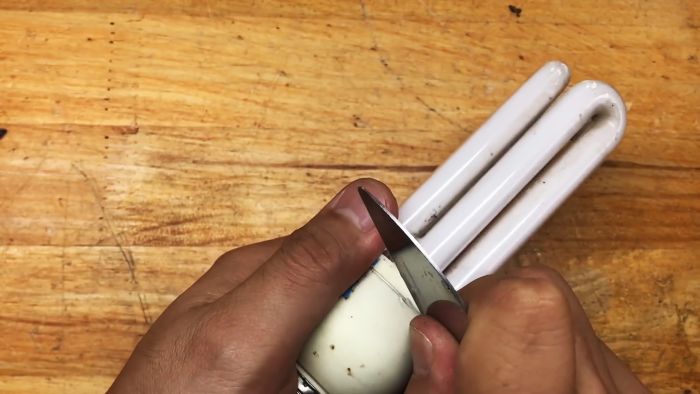

Итак, приступаем. Берём неработающую лампу (например, на 20 Ватт) и вскрываем её пластиковый корпус при помощи ножа.

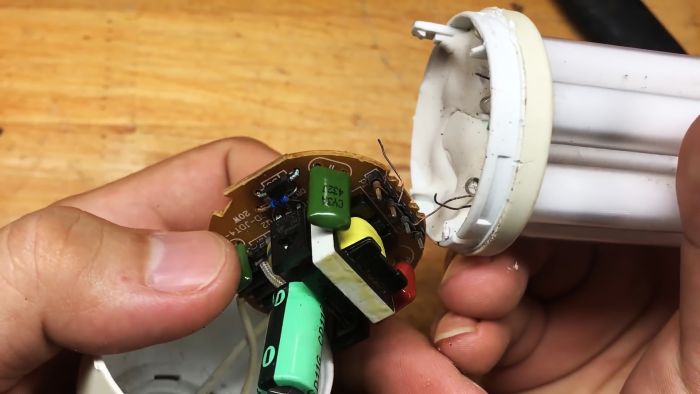

Убеждаемся, что дело отказа лампы в перегоревшей спирали колбы (не забудьте утилизировать колбу соответствующим образом).

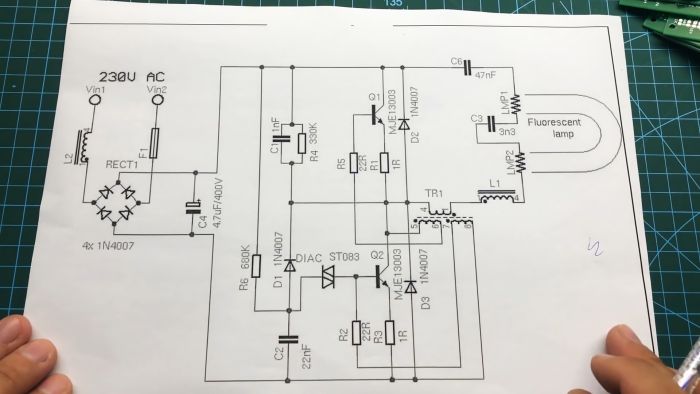

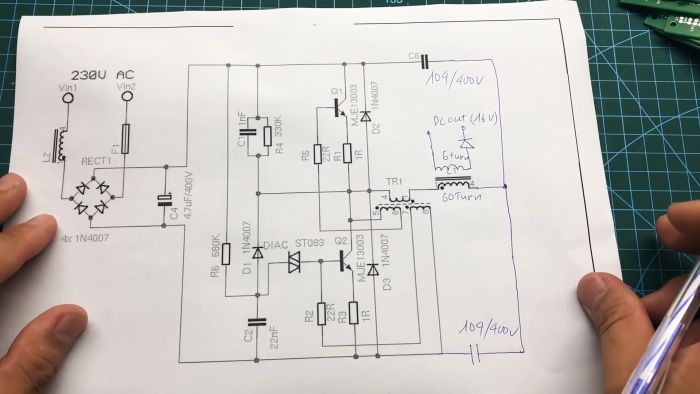

Схему на лампу можно без труда найти в интернете по названию марки, отпечатать ее на бумажном листе.

И внести в неё изменения: на эскизе убрать спираль и один из высоковольтных конденсаторов, добавить перемотанный трансформатор с диодом и пленочным конденсатором.

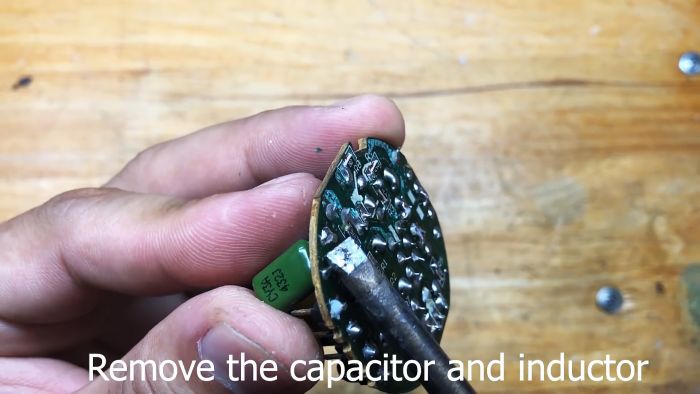

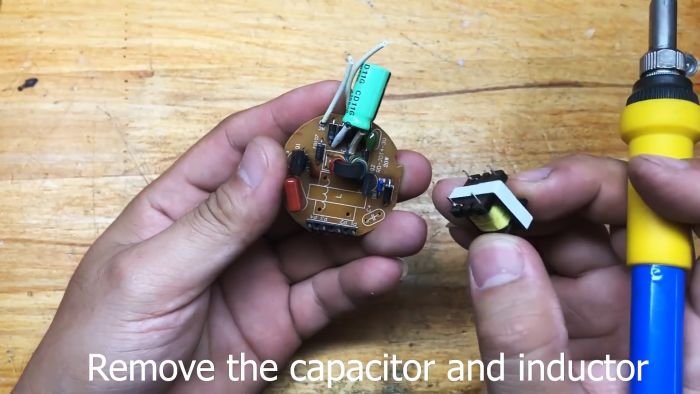

Далее выпаиваем один из плёночных конденсаторов (на плате это C4), а следом и трансформатор.

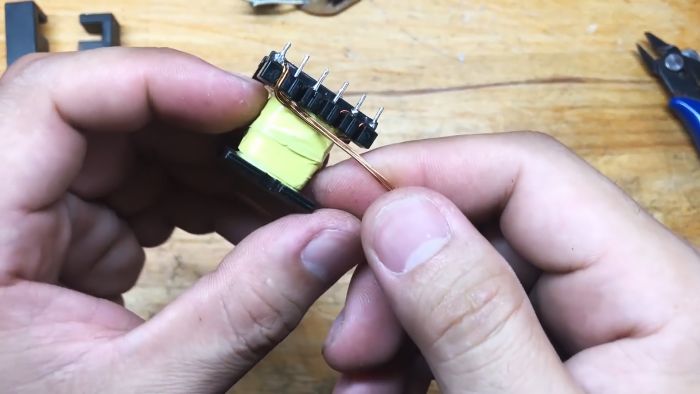

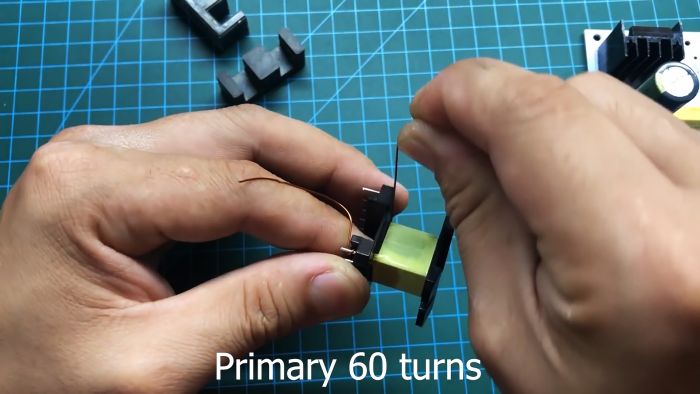

Перематываем катушку трансформатора: первичку – 60 витков провода сечением примерно в 0,5 кв. мм, а вторичку – 6 витков таким же проводом, но сложенным в четыре жилы.

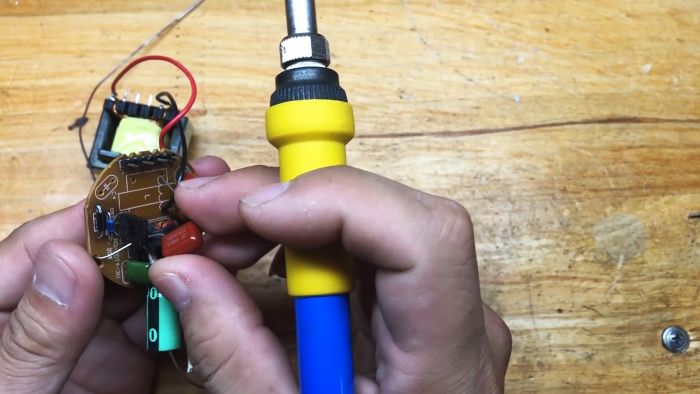

К штырькам со стороны вторички подпаиваем два провода.

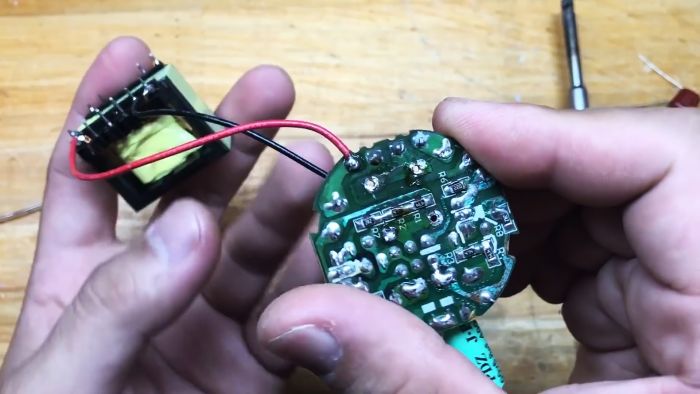

Припаиваем один из проводов к соответствующему трансформаторному выводу на плате, а второй – к одному из выводов неполярного конденсатора C3.

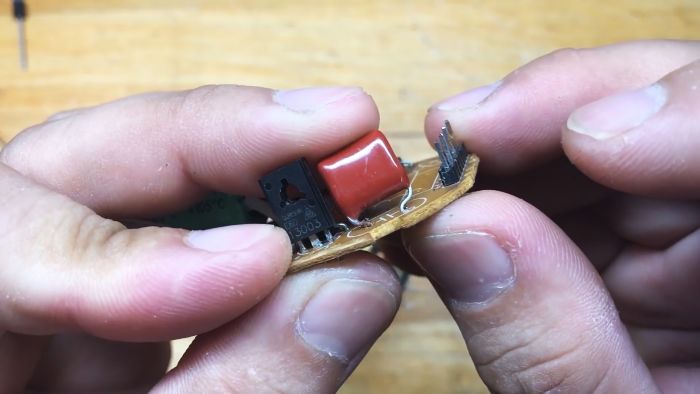

Находим плюс и минус на плате с первичной стороны и припаиваем новый пленочный конденсатор – одну ножку к земле, а вторую – к выводу оставленного в схеме пленочного кондёра C3.

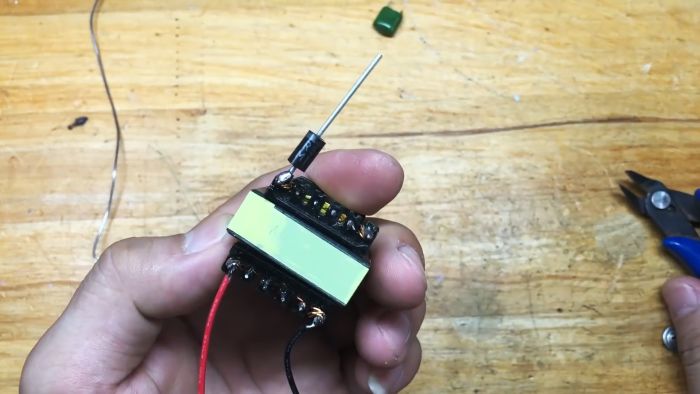

Далее берём диод и подсоединяем его к трансформатору на выходе. Готово!

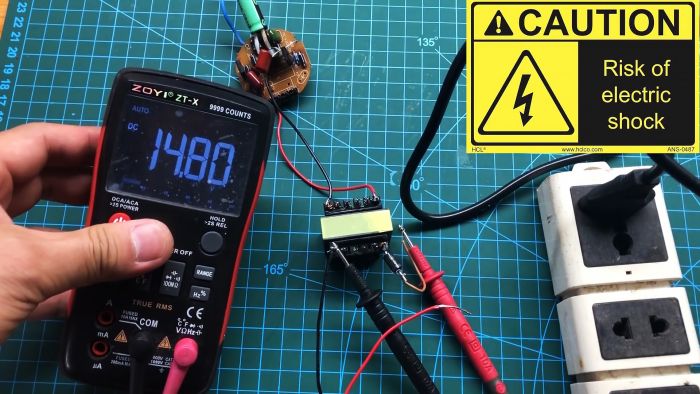

Можно подавать 220 Вольт, а заодно для проверки системы подсоединить тестер. Без нагрузки он показывает постоянное напряжение 12-15 Вольт.

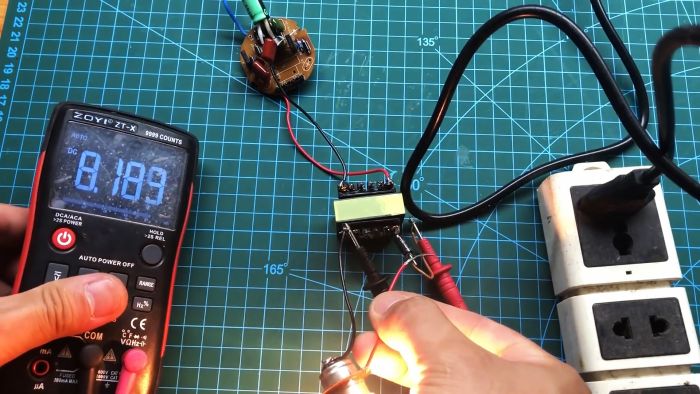

Подсоединяем лампочку на 35 Вт, и значение падает практически в два раза!

Ну а что касается прочих использований приспособления, то к нему можно подсоединить однофазный моторчик – работает как часы.


Данный источник с успехом можно использовать как зарядник, как драйвер для питания светодиодов, светодиодных лент и тп. В общем везде, где нет серьезных требований к стабилизации напряжения.
