Для эффективной защиты стальных поверхностей от коррозии используется воронение, пассивация и омеднение. Такие покрытия отличаются высокой устойчивостью к истиранию, чем превосходят краску. Провести воронение, пассивацию или омеднение стальных поверхностей можно в домашних условиях используя недорогие доступные в продаже материалы.
Воронение льняным маслом
Этот способ подразумевает создание на стальной поверхности оксидной защитно-декоративной пленки черного цвета путем погружения разогретой до температуры 450-470 градусов Цельсия детали в льняное масло. Нагрев до этого уровня является безопасным, так как не нарушает закалку и нагартовку стали.

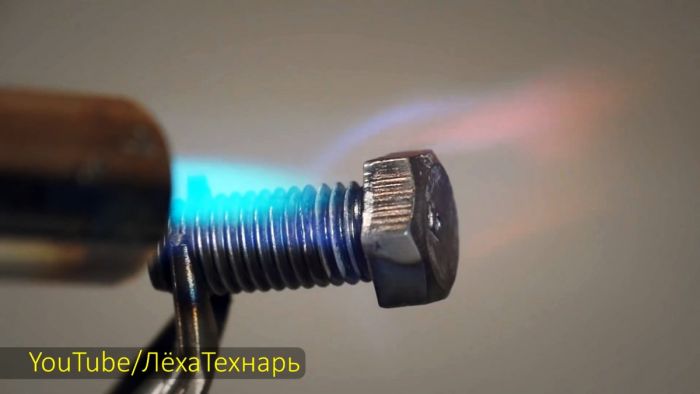

Деталь для воронения равномерно нагревается газовой горелкой, контроль температуры проводится инфракрасным пирометром или визуально по цветам побежалости. При использовании последнего метода нужно учесть, что соответствие цвета побежалости определенной температуре у обычной и хромистой стали отличаются.

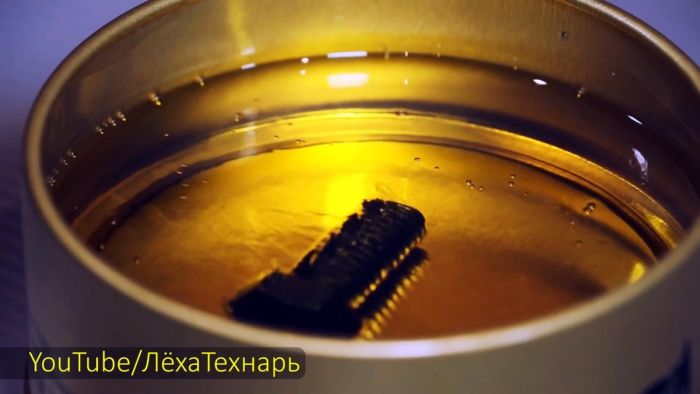

При работе с обычной сталью деталь нагревается до перехода от серого цвета побежалости в свечение. По мере набора температуры изначально поверхность будет темно-синей, потом светло-синей, далее серой. Как только серый цвет станет коричневым, что случается перед началом свечения, деталь погружается в льняное масло. Для лучшего эффекта процедуру можно повторить 2-3 раза.
Остывшая пару секунд деталь вынимается из ванны и оставляется до окисления. Излишки масла стекут, а оставшийся тонкий слой через некоторое время образует черную оксидную пленку.
Пассивация ортофосфорной кислотой

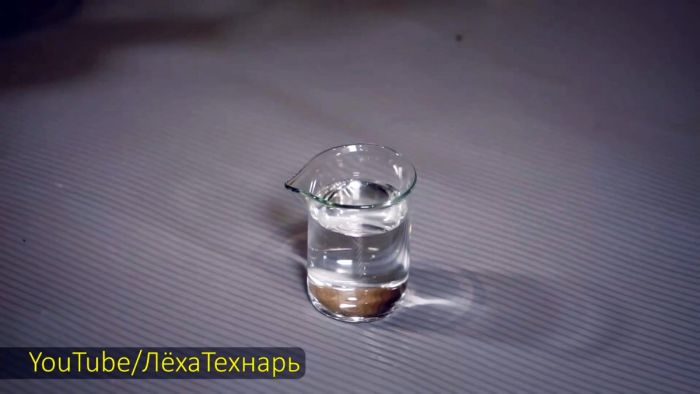

Этот способ защиты подразумевает перевод тончайшего верхнего слоя стали в нейтральное состояние, препятствующее коррозии. Для этого зачищенная деталь погружается на 1 час в преобразователь ржавчины, являющийся раствором ортофосфорной кислоты.

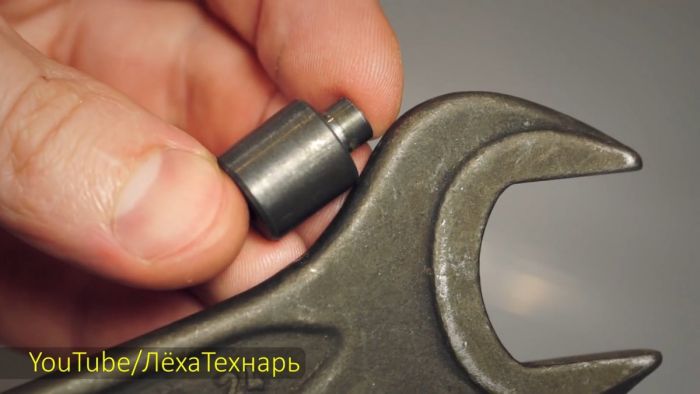

В результате на поверхности появится серая оксидная пленка. Чтобы она была равномерной, деталь нужно хорошо зачистить и обезжирить перед ванной с кислотой.
Омеднение медным купоросом и электролитом

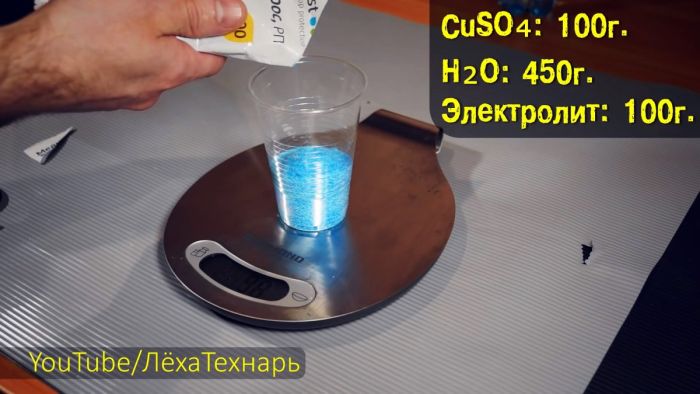

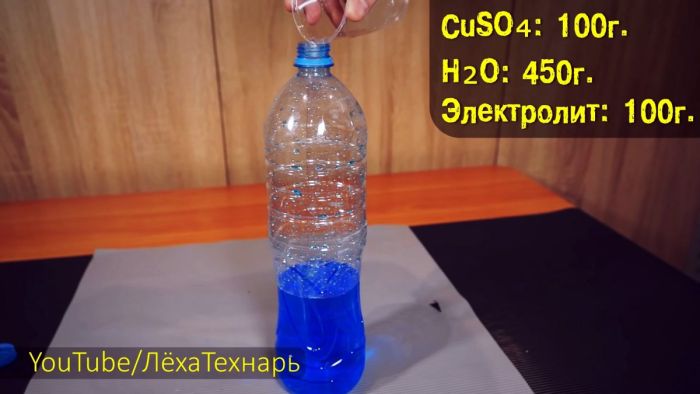

Для омеднения необходимо приготовить в пластиковой или стеклянной таре раствор, состоящий из 100 гр. медного купороса, 450 гр. дистиллированной воды и 100 гр. электролита для аккумуляторов. Полученный реагент имеет неограниченный срок хранения.

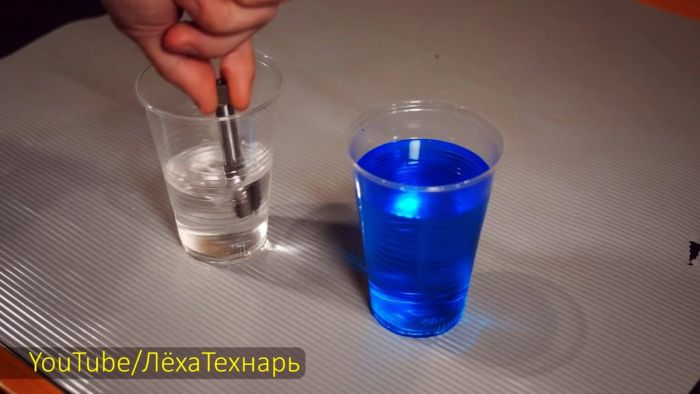

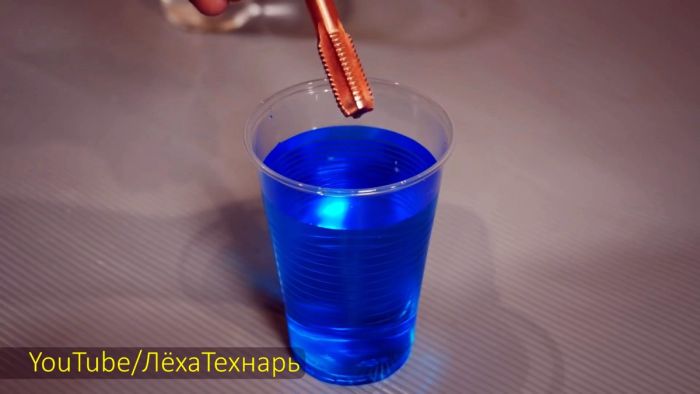

Деталь для омеднения зачищается, обезжиривается в растворителе, просушивается и окунается в раствор. В считанные мгновения на стальной поверхности появляется медный налет.

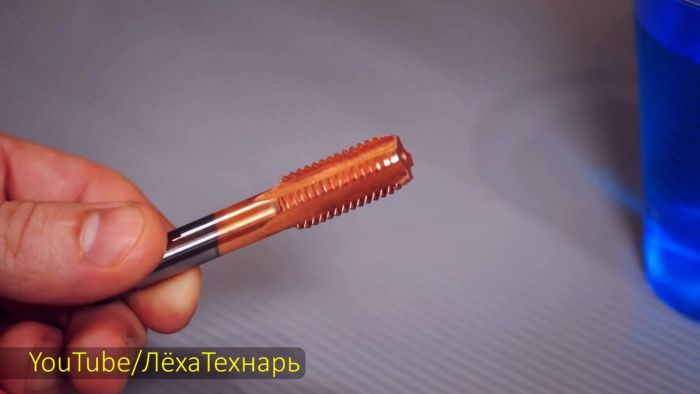

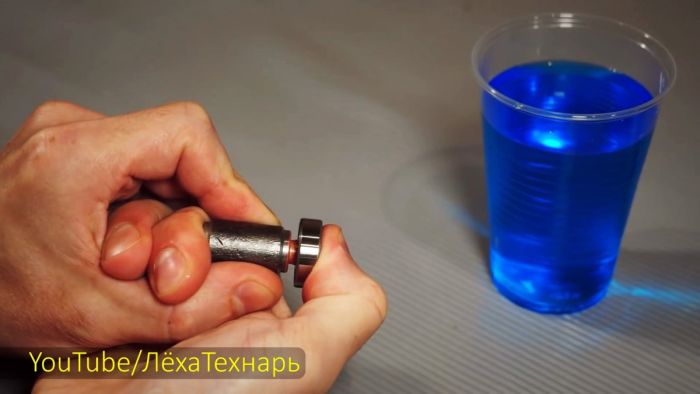

Этим способом можно покрыть метчики для защиты от коррозии и снижения трения при нарезании резьбы. Также омеднение поможет сделать утолщение на прослабленной посадке под подшипник. Она окунается в раствор несколько раз, чтобы за счет меди увеличить диаметр до тех пор, пока подшипник не сядет плотно. Медь налипает равномерно, поэтому такой метод восстановления не закроет борозды.
