как сделать дома машину судного дня

Эту штуку я собирал для знакомого владельца квест-комнаты.

Чтобы игроки могли вдоволь натешиться и проявить смекалку, мы постарались напихать в относительно небольшой объем максимальное количество загадок. Точнее, заказчик придумал, а запихивал я.

Про все рассказывать не буду, скажу только, что от стандартной схемы "какой резать - красный или синий ?" пришлось уйти чуть дальше.

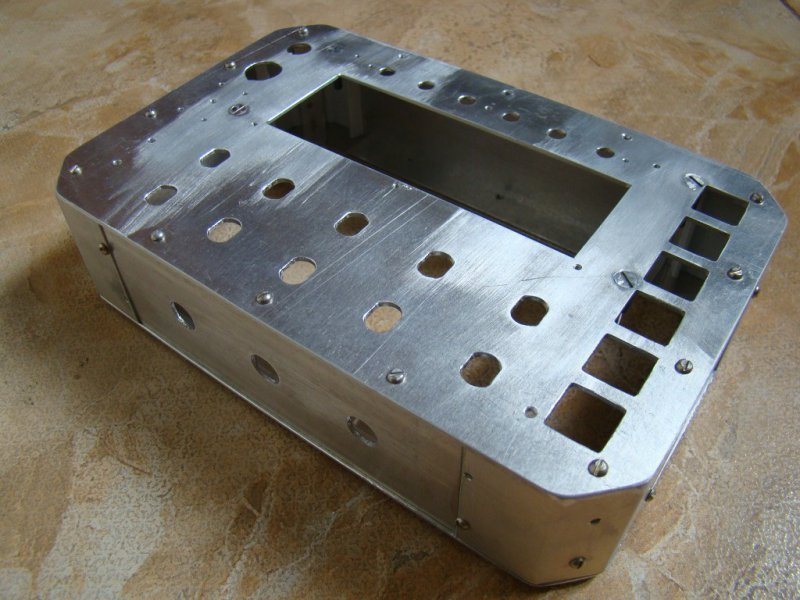

Основной материал для корпуса - алюминий. Примерные размеры - 18х16х7см.
Резал на домашнем фрезере с ЧПУ.

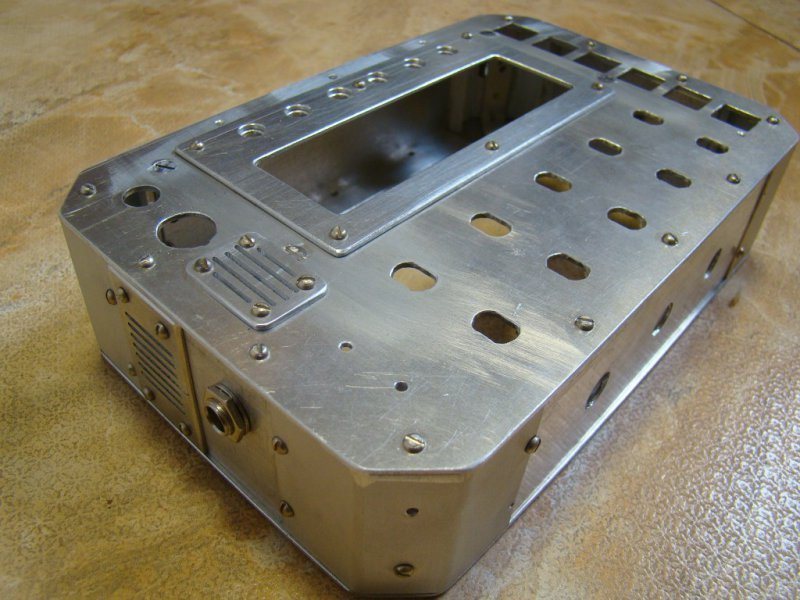

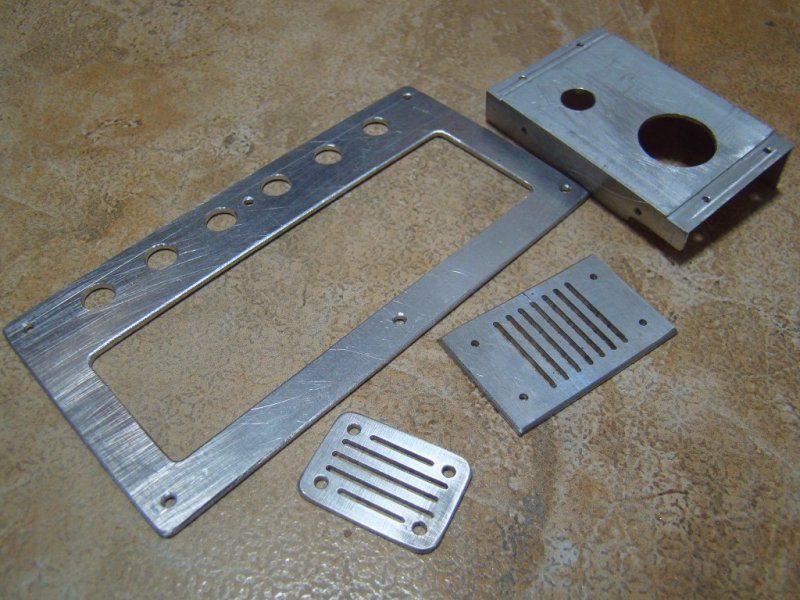

Решетки для динамиков и накладка на дисплей. Особого функционала они не имеют, просто добавляют корпусу рельефности.

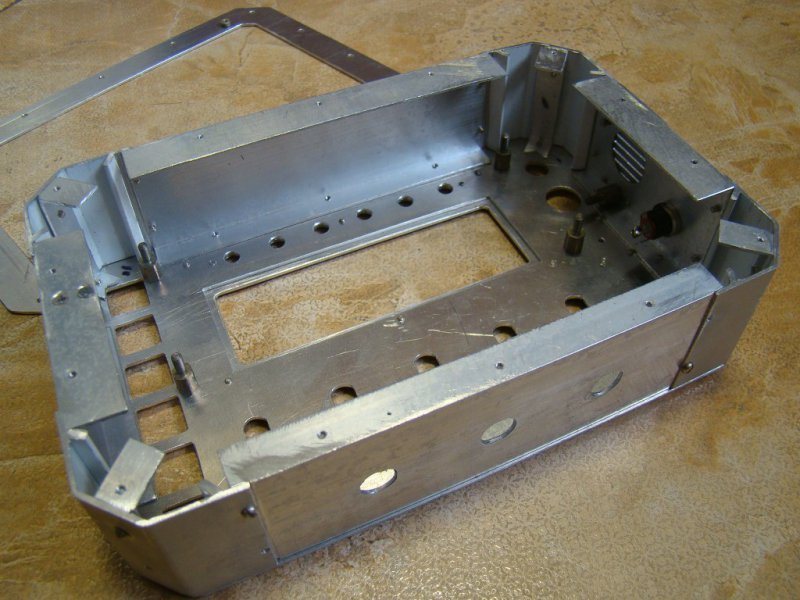

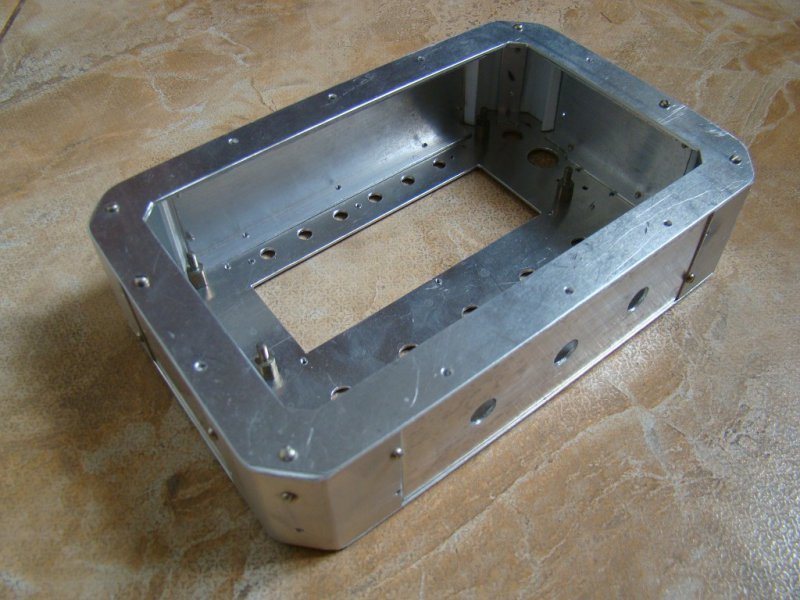

Боковые стенки сделаны из алюминиевого профиля и уголка.

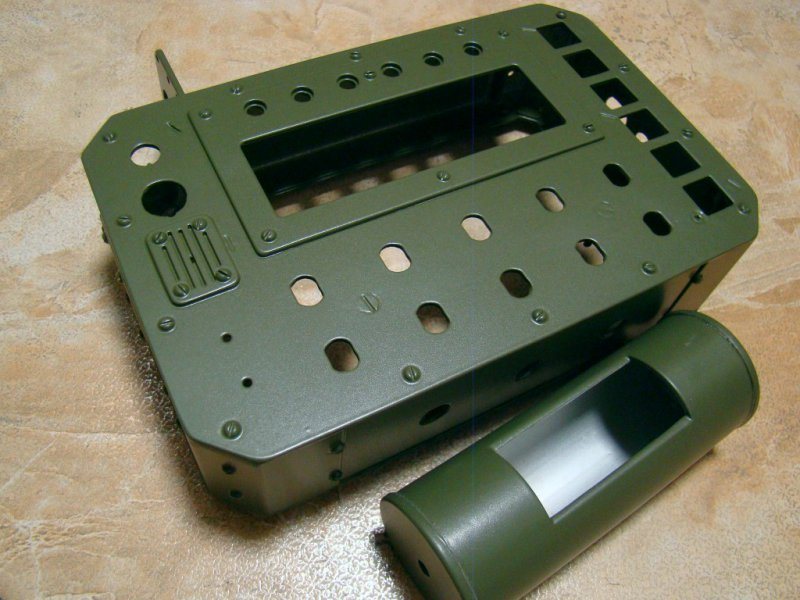

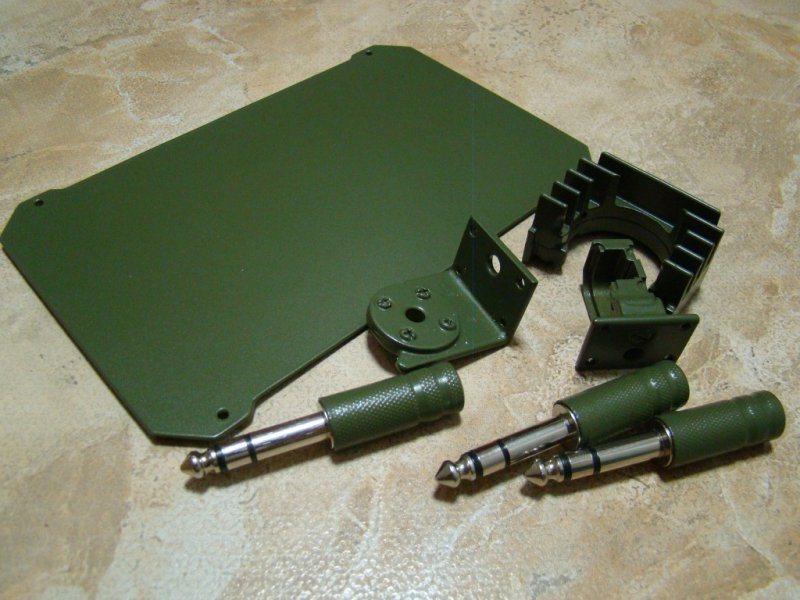

Покраска - порошковая, красил мой знакомый, за что ему большое спасибо.

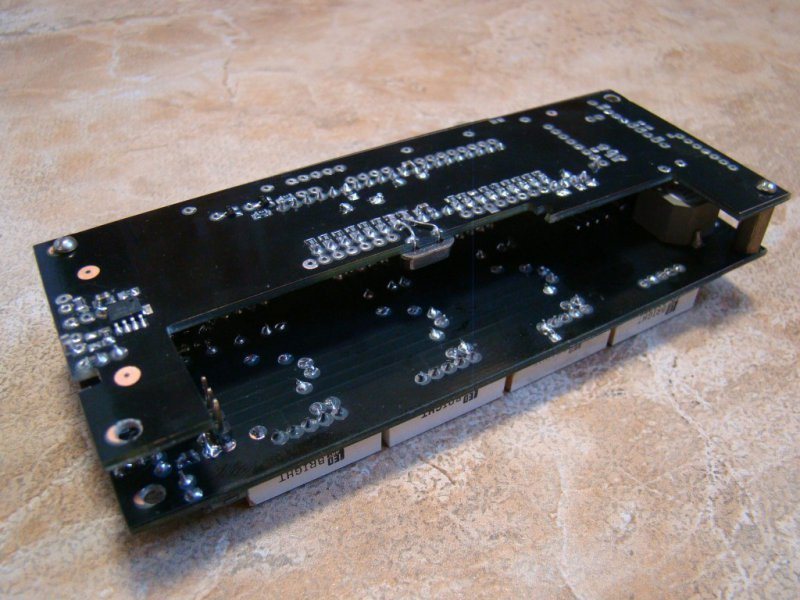

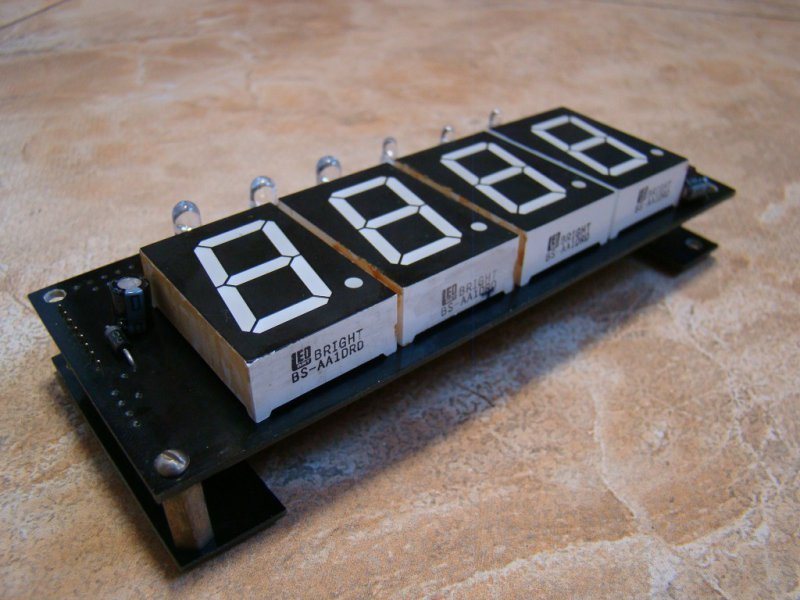

Электроника собрана на двух платах : на одной - МК, зарядка для лития на TP4056 и MP3-модуль с алиэкспресса, на второй - матрицы и светодиоды.

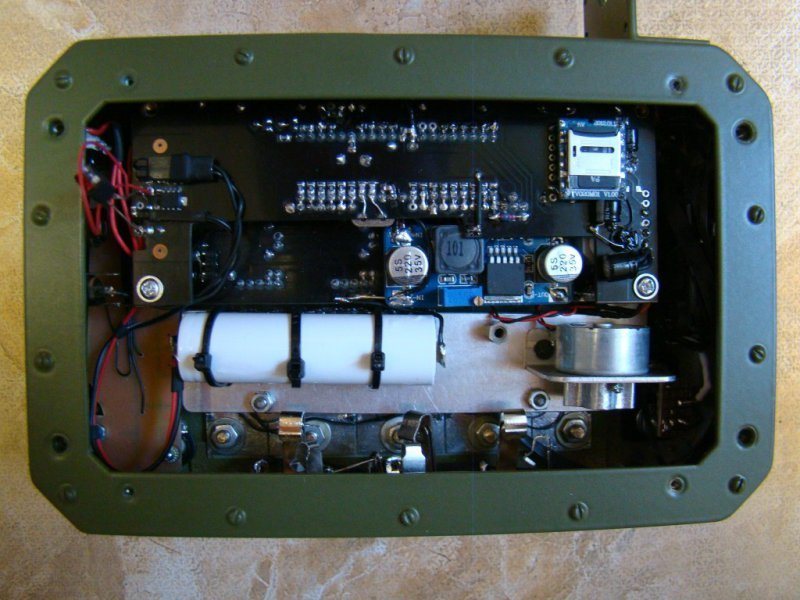

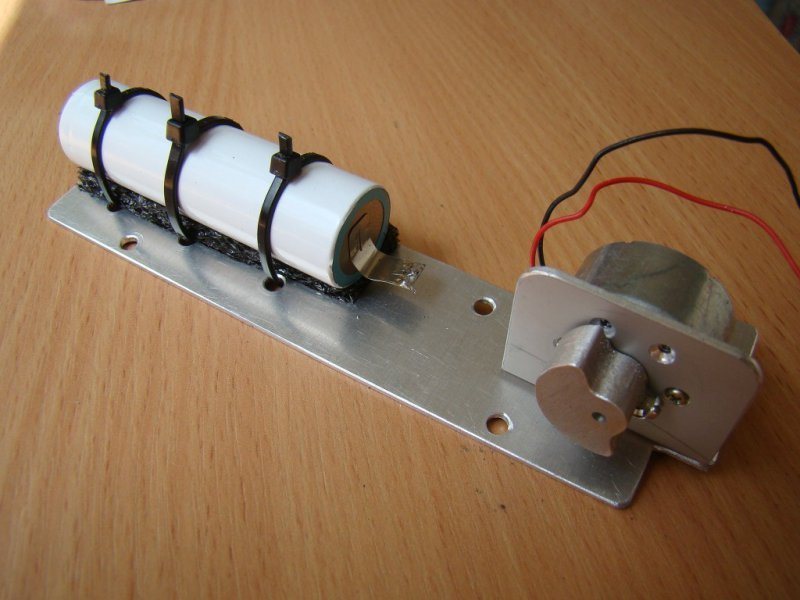

Аккумулятор (18650) и вибра размещены на специально обученной планке.

Также в схему добавлен DCDC на 5 вольт, поскольку LED-матрицы сделаны на спаренных светодиодах и при снижении напряжения на аккумуляторе ниже 3,8 вольт они резко теряют в яркости. На боковой стенке - динамик от ноутбука.

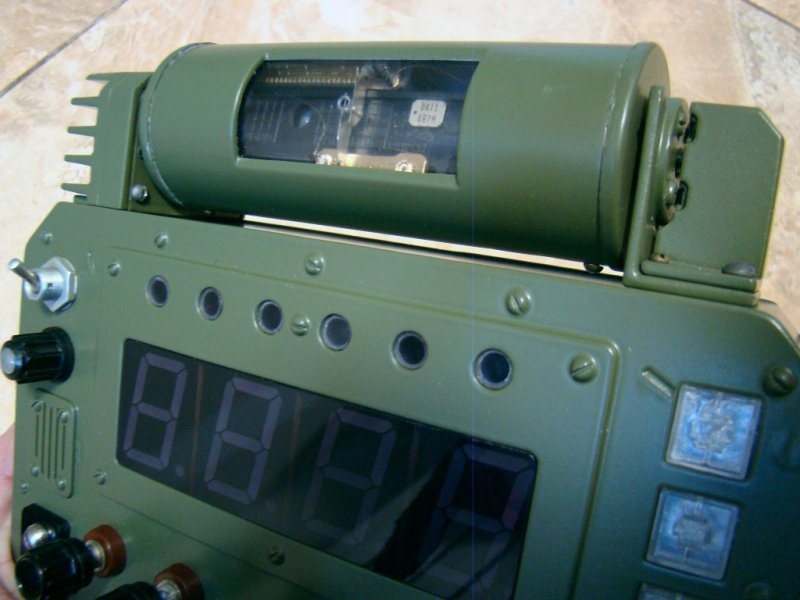

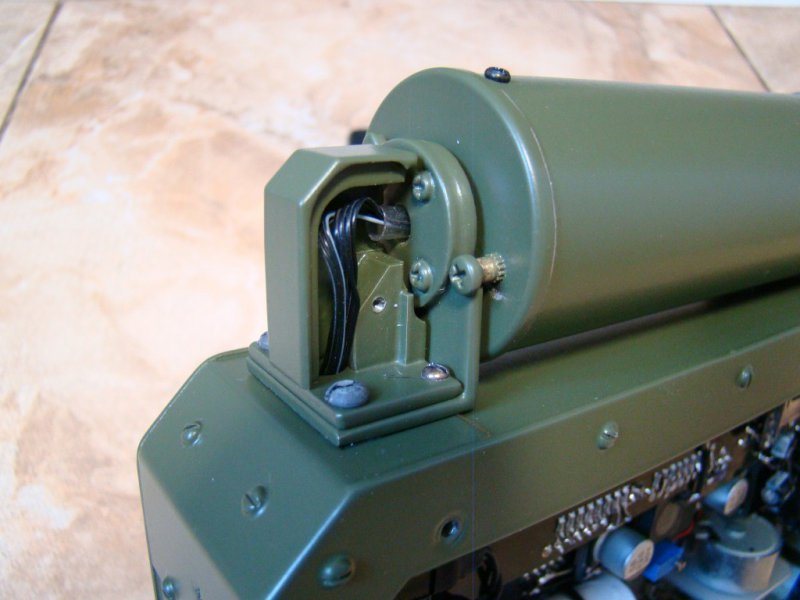

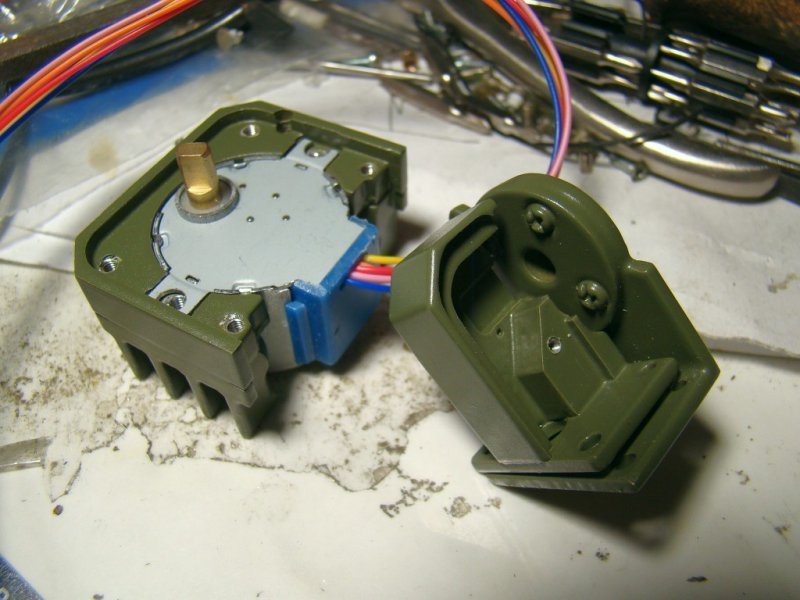

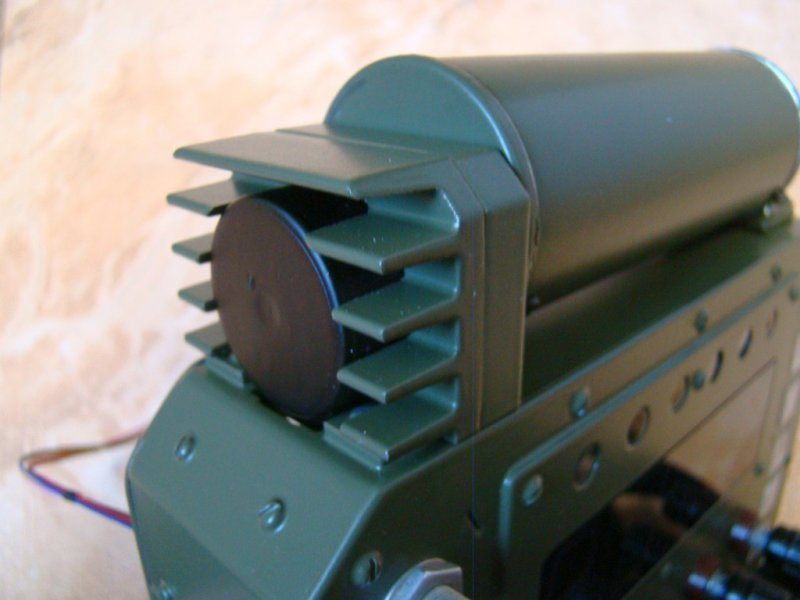

В верхнем цилиндре есть немного механики, в качестве привода для самого цилиндра - шаговый двигатель с редуктором (оттуда же, с али)

Тут я немного накосячил с винтами, сорвал резьбу М2, пришлось нарезать по-новой и крепить винтами М3

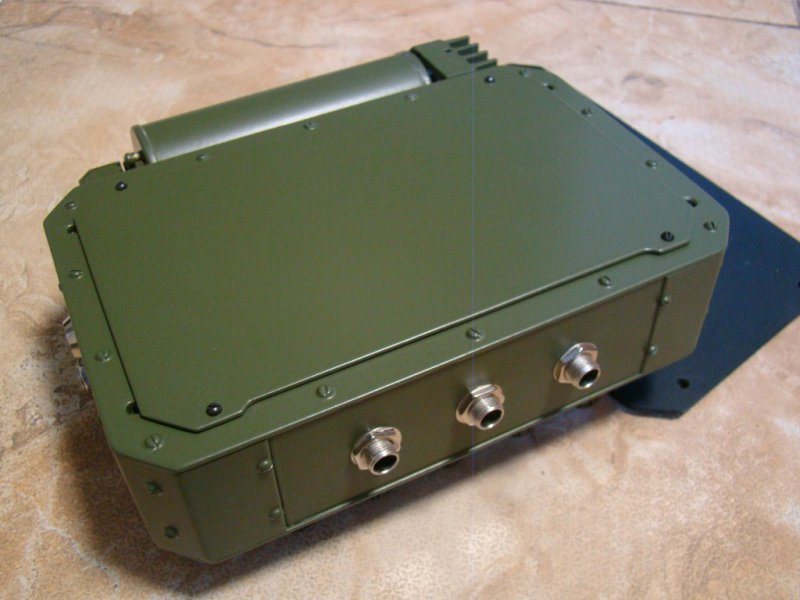

Задняя стенка без изысков

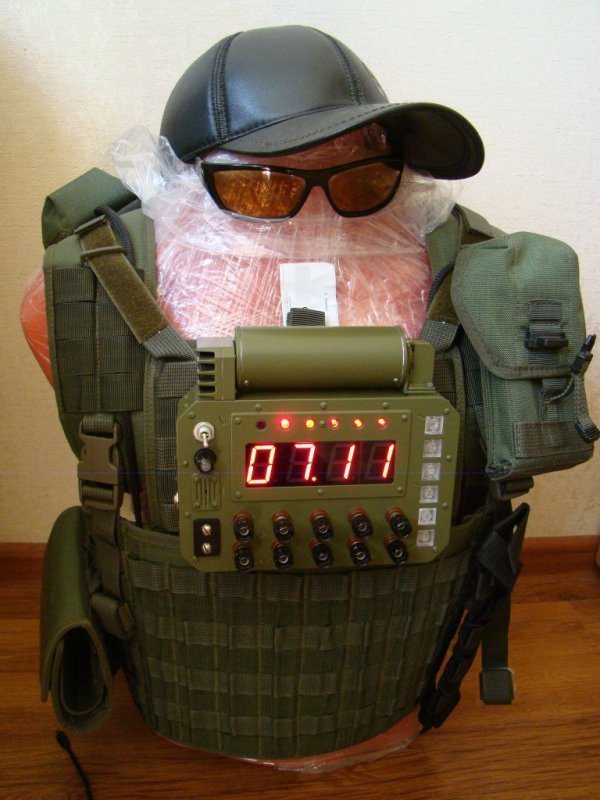

Девайс крепится на жилете грибника-рыболова.
