Часы на газоразрядных лампах

Это часы на газоразрядных лампах ИН-12.

Попытался оформить их в стиле "теплых ламповых" усилителей, у которых все габаритные детали обычно находятся снаружи, на виду.

Основа корпуса - обычный десктопный винчестер.

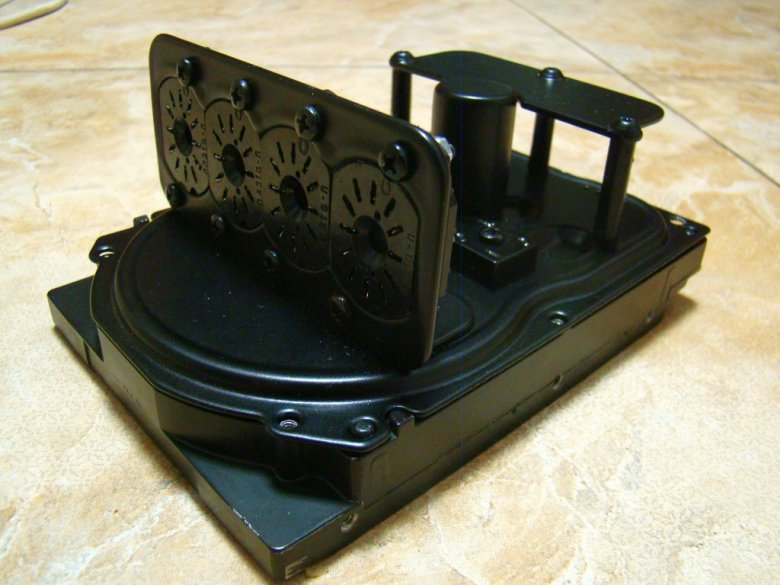

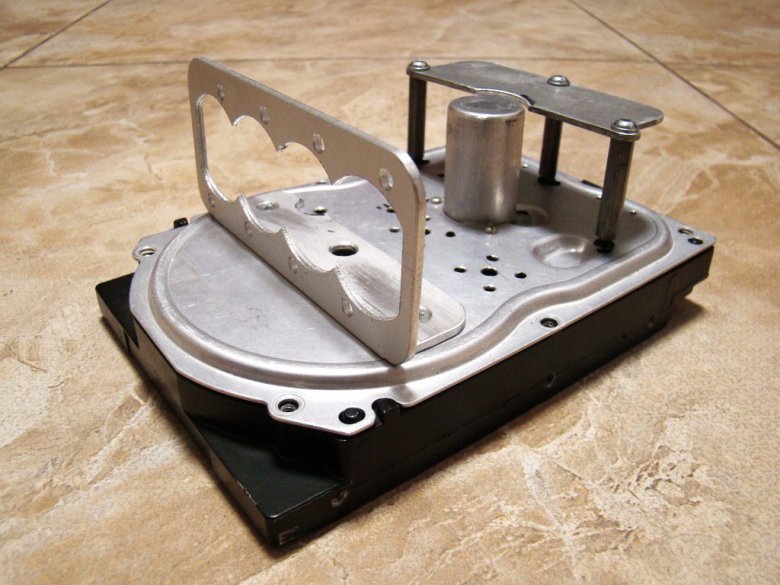

Сначала отдал в порошковую покраску только верхнюю часть.
Панели под лампы - родные карболитовые, тех времен. Собственно, на этом этапе и появилось название этих часов


3

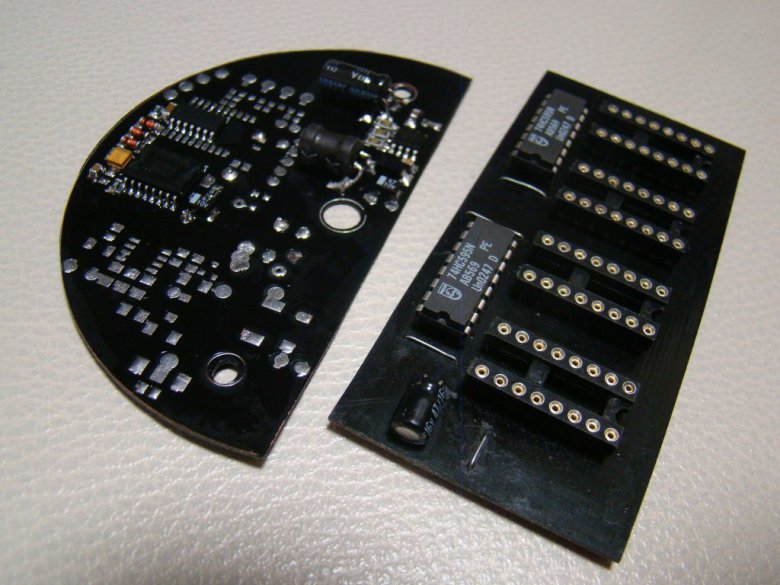

Печатные платы делал мой знакомый, я их только разводил и паял.
На одной из них размещен МК (PIC16F688), чип RTC (DS3231) и преобразователь 10 -> 5 вольт на MC34063, на второй - регистры 74HC595 и панельки под дешифраторы К155ИД1. В общем, получилась сборная солянка, но я исходил из того, что нужны статическая индикация и точный счет времени. Панельки можно было не ставить, но дешифраторов на тот момент у меня не было, а все паяльные работы хотелось сделать за раз.

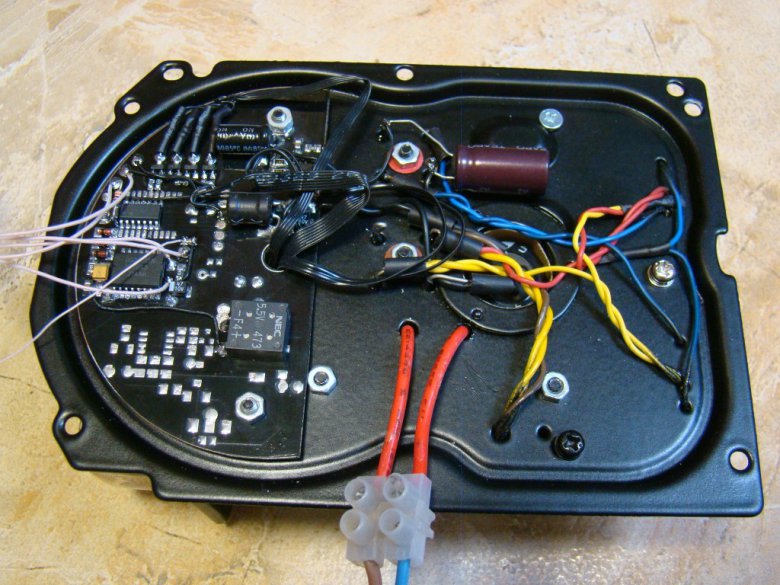

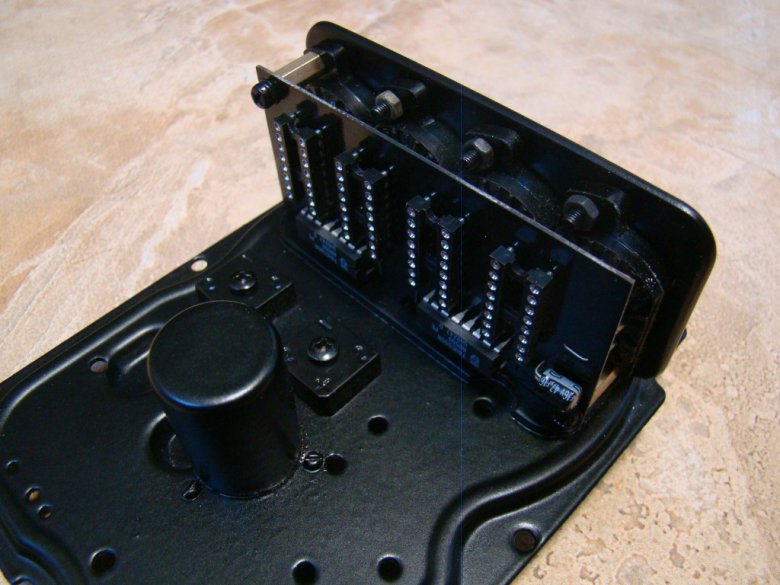

Плата с дешифраторами находится снаружи, в непосредственной близости от ламп.

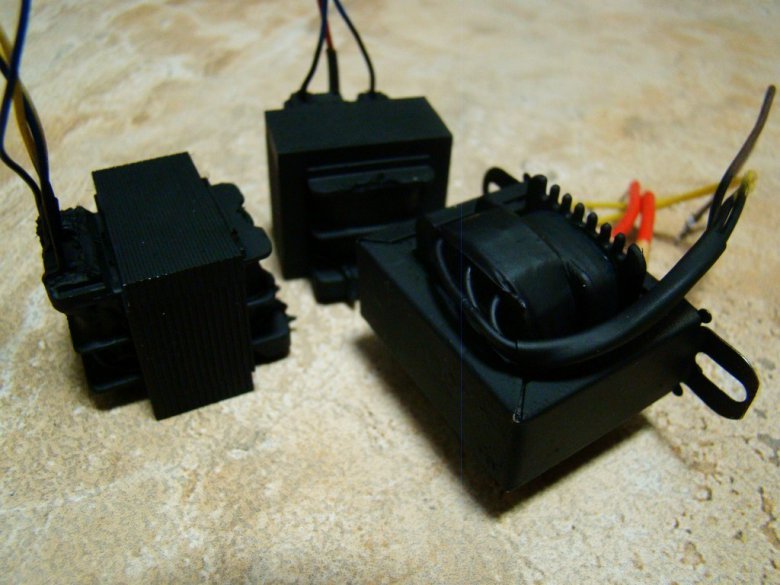

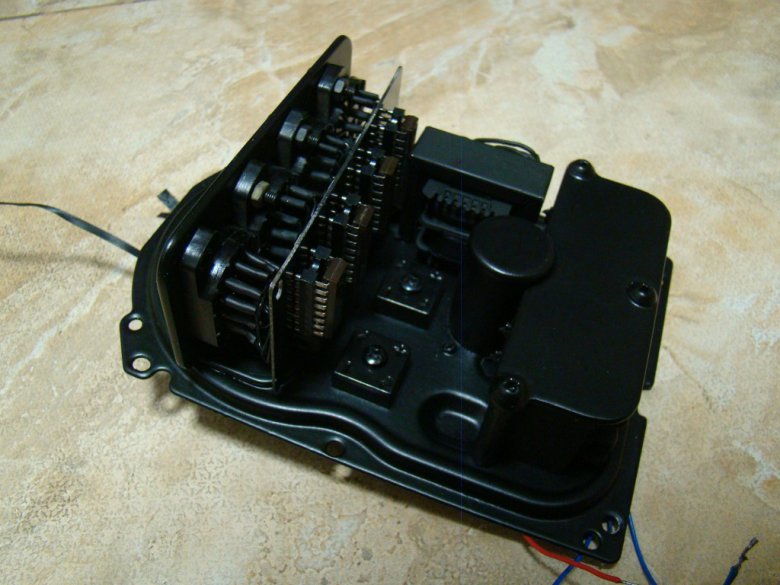

Также снаружи находятся 3 (три) питающих трансформатора.
Я знаю, что это махровый оверинжиниринг, что можно сделать гораздо проще, что "умные люди делают на ардуино эту **йню за вечер" (с), но их (трансформаторов) у меня куча, два из них - 110-вольтовые, использовались в штатовских радиотелефонах, перематывать их нет никакого смысла, а выбросить - ну, типа, жалко, да.

Чтобы сильно не выделялись на общем фоне, тоже покрашены в черный.

Питание сделано так : "главный" трансформатор понижает сетевое до 10 вольт, к его вторичной обмотке "задом наперед" включены два маленьких, на выходе которых (с учетом потерь и КПД) получаются 170-180 вольт, нужные для питания ламп.

Часть платы осталась незанята - это место размещения высоковольтного преобразователя, на случай, если идея с трансформаторами не заработает.
Для резервного питания используется ионистор.

На этом этапе все заработало сразу и я наконец-то смог оценить жЫрноту статической индикации, про которую так любят рассказывать монстры лампового часостроения.

Затем я вдохнул жизнь еще в одну невостребованную железяку.

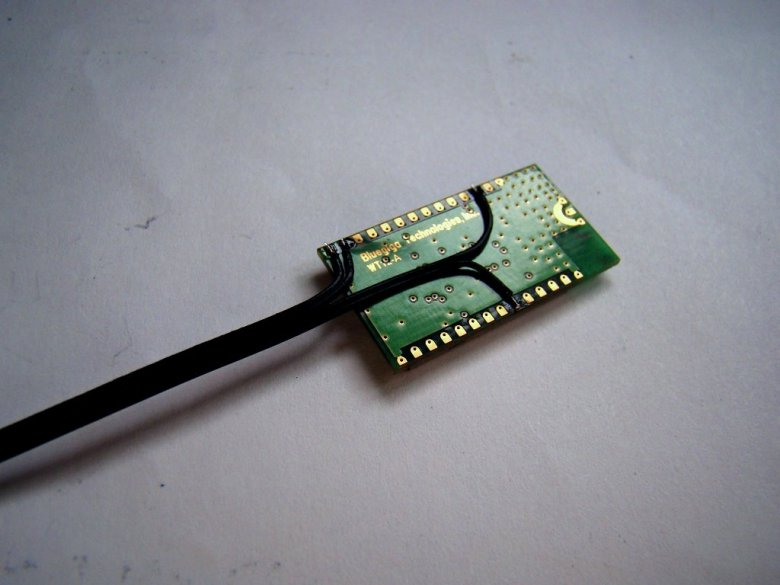

Это блютус-модуль, который я когда-то покупал у местных "интеграторов" за бешеные деньжЫщщи.
Пролежал он лет 6-8, а всего-то надо было припаять 4 проводочка...

Он здесь для того, чтобы при необходимости можно было выставлять время с компьютера, который, в свою очередь, берет его с NTP-сервера. Со стороны ПК модуль видится, как обычный ком-порт, для обмена данными написана небольшая программа.
На случай, если нет ПК или просто не хочется со всем этим заморачиваться, в часах есть и кнопка для ручной коррекции/установки времени.

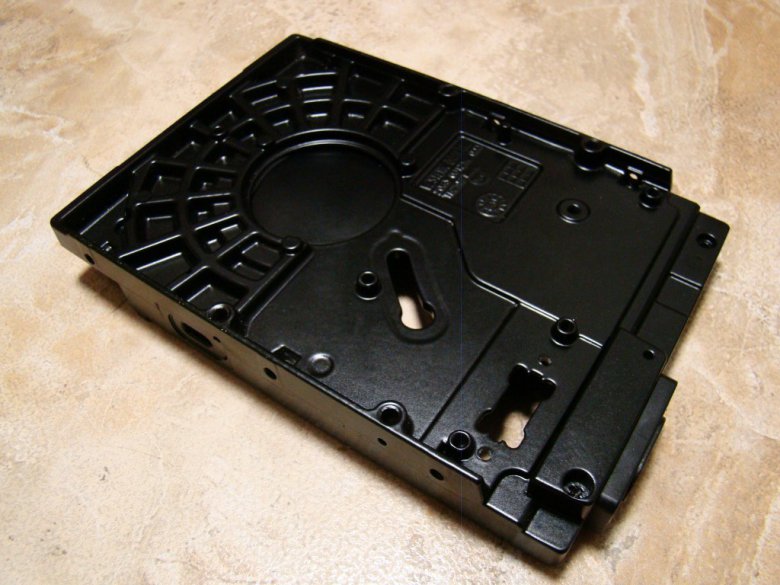

Вчера забрал из покраски нижнюю часть корпуса. Вообще, ее можно было и не красить, она изначально была черная. Но винчестер долгое время провалялся в коробке с разными железяками и родная краска на нем местами облезла.

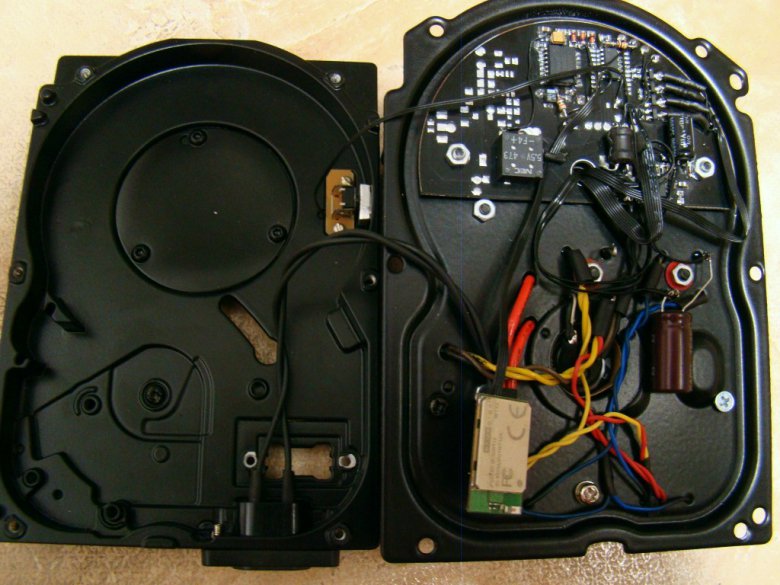

Здесь размещены разъем питания и кнопка для установки времени.

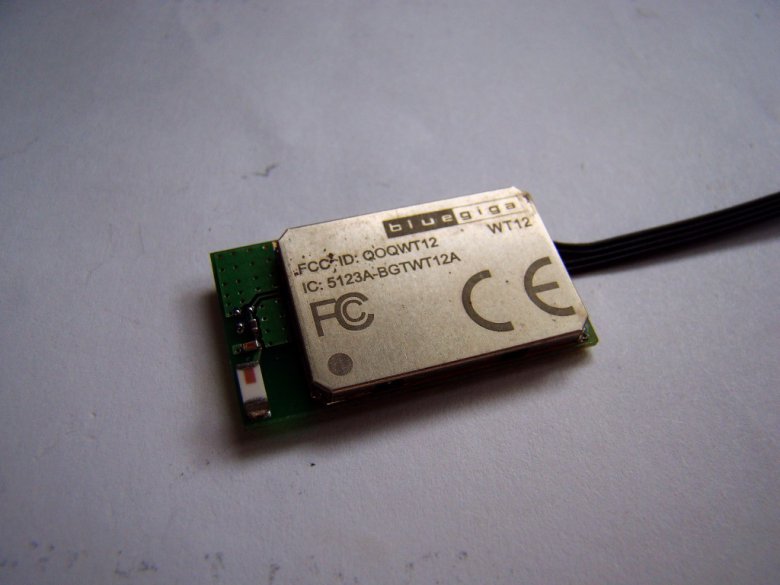

ВТ-модуль вытащен из корпуса и приклеен к его дну. Даже в таком виде его хватает на 5-6 метров.

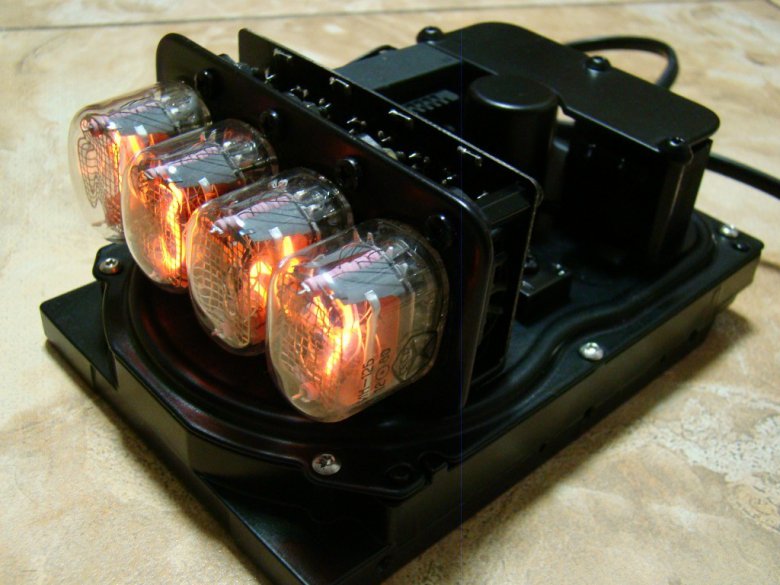

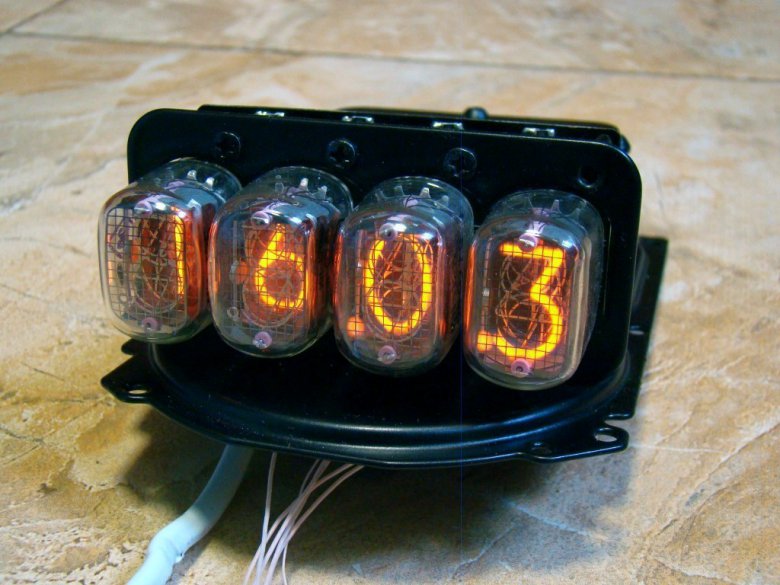

В окончательном виде часы выглядят так :

Подсветки ламп или каких-то особых эффектов нет, сделан только быстрый перебор катодов каждую минуту.
