Табуреточка на 40 килограмм

вКак это сделано / Золото

Сегодня попробую порадовать вас фрагментарным процессом изготовления тубаретки для одного уважаемого гражданина. Получилось примерно так:
Окей, давайте посмотрим на этикетку, чтобы доподлинно установить состав:

- коленвал + маховик от Волги ГАЗ 24 (вроде бы, но зуб не дам)
- сиденье от мотоцикла Иж 195Х года (Х, потому, что термоштамп то ли затёрт, то ли некачественно поставлен)
- железячки, колёсики, гайки и болты

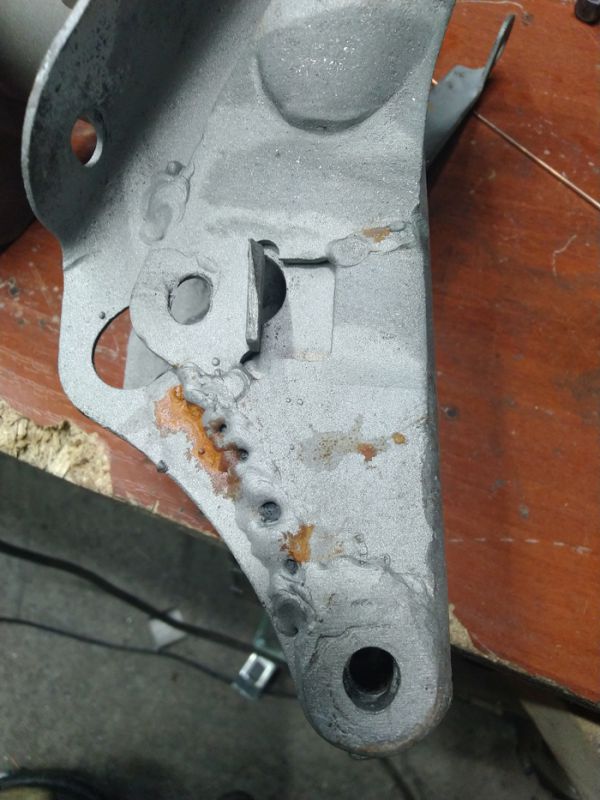

Ну норм, чо. Давайте теперь коротенько по процессу. Сперва колено, маховик и металлическая часть седла идут в песочку. На выходе видим чудесное. Вот так варили на заводе в 195Х году:
Разумеется, продать ЭТО заказчику за деньги я не могу. Пришлось всё это срезать болгаркой и сварить заново аргоном. Попутно вырезал вот эту трубку, которая соединяет сидение в передней части. Зачем? Потом скажу!

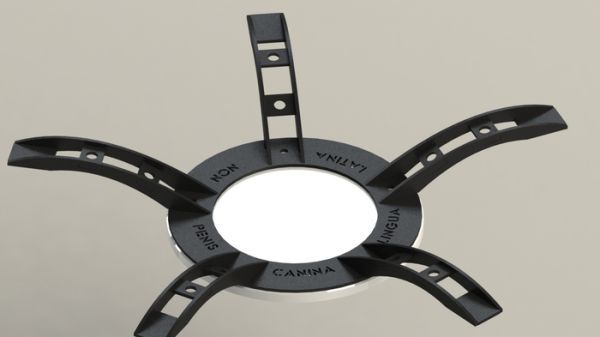

Так, теперь надо как-то прилепить колёсики к маховику. Берём САПР и изобретаем пространственную конь-струкцию.
Там написано "lingua latina non penis canina". История этой надписи проста. Спрашиваю заказчика, мол, может напишем чонить? Ну там "Х**" или "тут был вася"? Он прислал надпись на латыни, типа "я знаю точно, невозможное возможно, когда у тебя много денег, ты здоров как бык и ваще жизнь прекрасна и удивительна". Я ему пишу, мол, батюшка-барин, мы эту войну и мир сюда не поместим. У нас пять интервалов между лучами. Должно быть пять слом, примерно равной длины. Ну типа, говорю, "lingua latina non penis canina". Он такой: "окей, согласен, давай так".

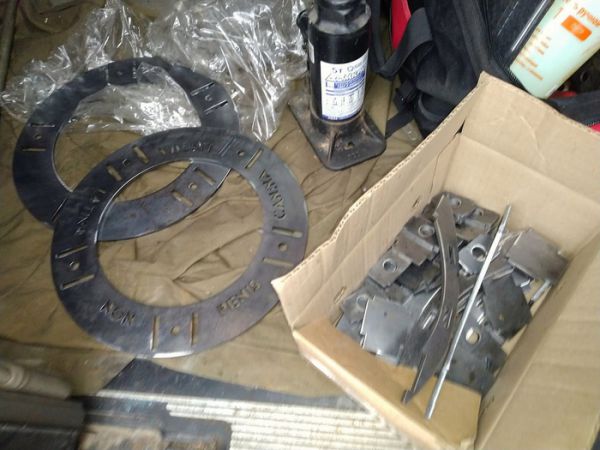

А мне-то только дай угореть пуще брежнева! Ну, короче, на лазере по-бырику напилили железок. А я себе ещё второй комплект такого же, но без надписи запилил. Сделаю себе тоже табуретку.
Ну ок, чо. Пора варить. Правда, лазерщики как обычно наступили на писю песню. Я чертежи им прислал, чтобы порезали из 5мм. стали и чтобы у меня железки вставлялись друг в друга с зазором в 0,5 мм.

- У нас нету 5мм, @bougaev, есть 4 и 6.
- лаааадно, вот вам переделанные чертежи на 6 мм.

В итоге нарезали из пятака и детали болтаются друг в друге, как хуй в стакане. Но в целом, под сварку - похрен...

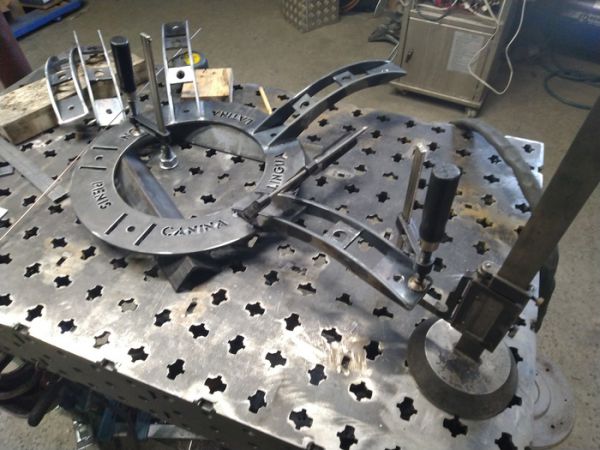

Сварить лучи - не сложно ваще. А вот спозиционировать их относительно бублика - уже поинтереснее задача.

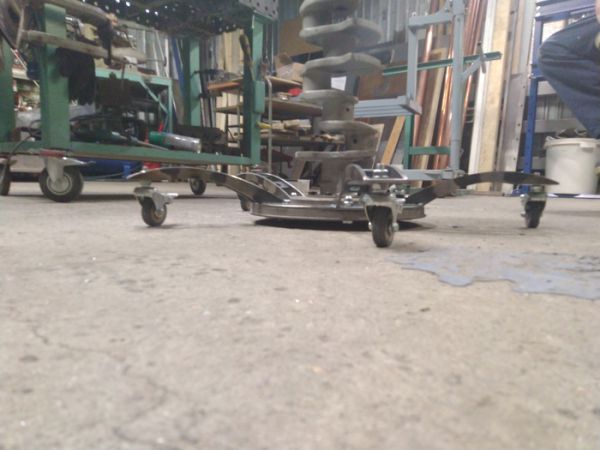

Проварил, собрал. Дорожный просвет - ммммм! Low'n'Slow!:

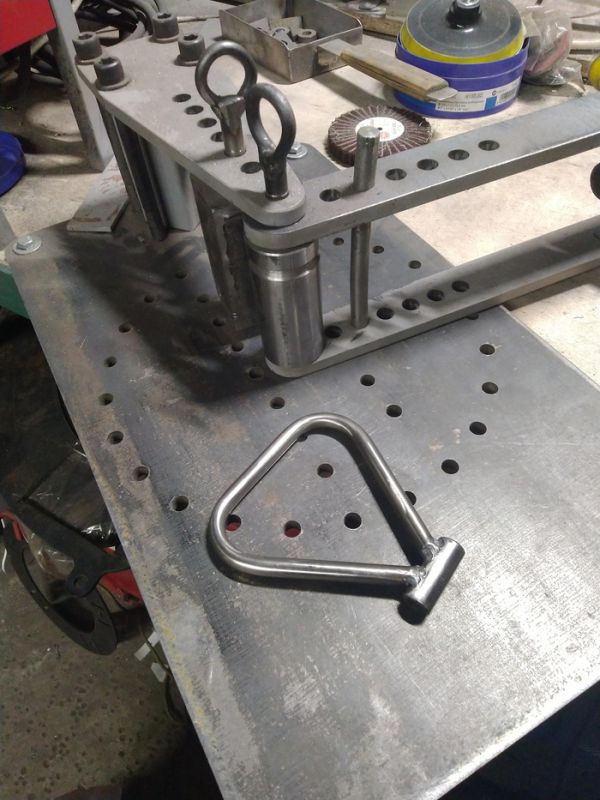

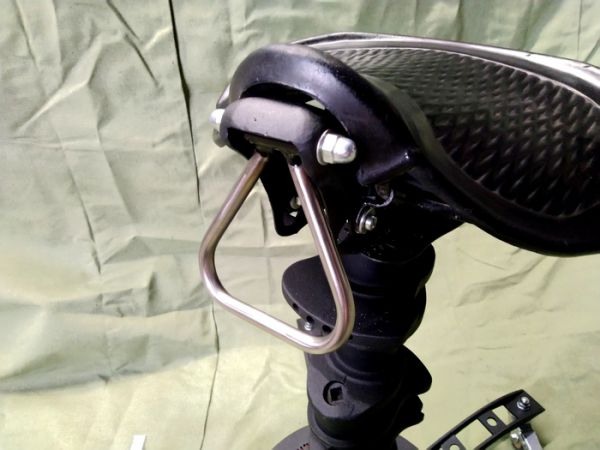

Теперь "дрочевные пи***лины", которые делают проект проектом. В данном случае, это ручка для перемещения табуретки по гаражу. Делается из нержавеющей трубки Ф10 стенка 1. Грётся на флэт-бендере (разумеется, самодельном), а потом к ней подваривается трубка, вырезанная в самом начале. Кстати, я хз, чо за металл они юзали в своей Удмуртии на своём Иже, но это капец, ребза. Варится он примерно так: берёшь 50 ампер постоянки (аргонно-дуговая сварка), подносишь электрод к металлу, металл делает "бздыщь" и электрод надо точить. В итоге, эту штуку я варил чуть не полчаса. Адок ваще.

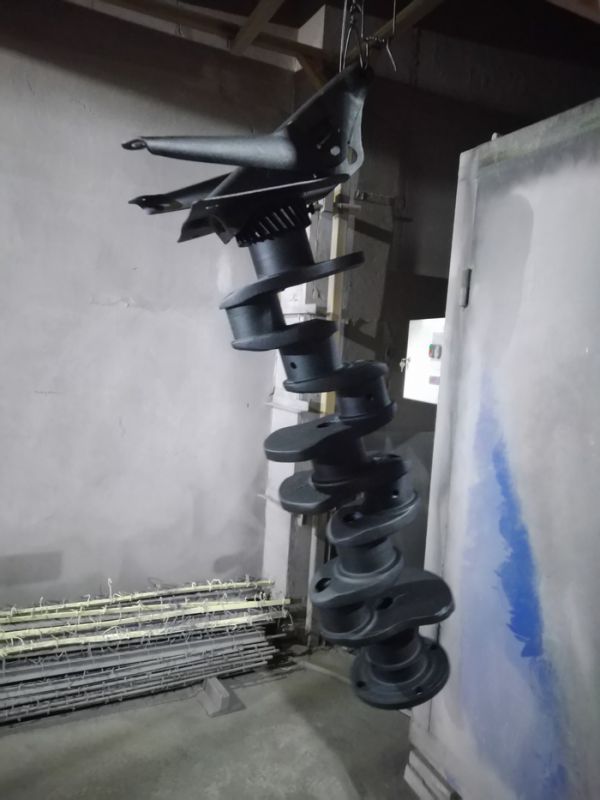

Окей. Трубку под полировку, а остальное в порошковую покраску. Мажем чёрным муаром, пушо матовый и тем более шагрень - для колхозанов. Не говоря уже об "антике", от которого сразу буэээээ.

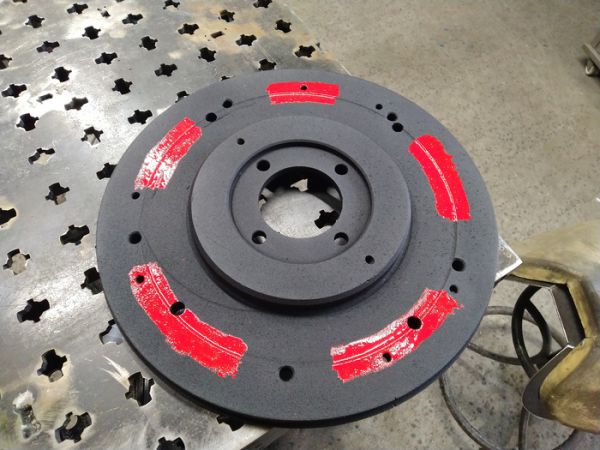

Ничтяк. Теперь по плану дать буквы кроваво-красным. Красным, как адЪ! Для этого берётся цвет Mazda Red (ви таки поняли? Эти поцы перевели Ferrari Rosso на узкоглазый диалект и таки имеют успех!) и мажется маховик.

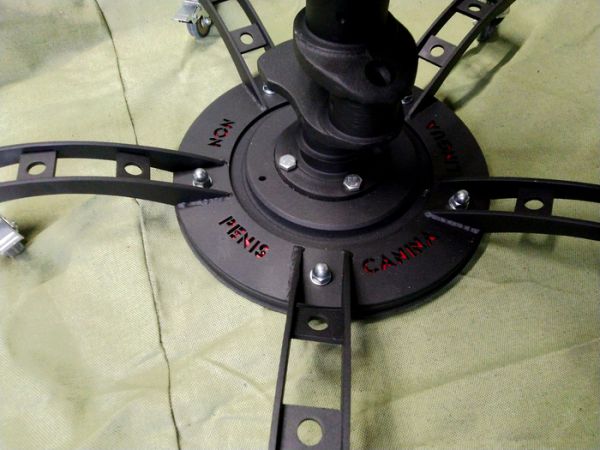

Кстати, рекомендую обратить внимание на отверстия для крепления колена к маховику. Вы видите? Эти мудаки с автозавода не сумели просверлить ровно. Т.е. только три болта можко вкрутить. А четвёртый уже не лезет - не соосно с коленом. Знаете, как они вышли из положения? Оооо! Песня! Два болта М10 с головой на 19. Один болт М10 с головой на 17 (ВТФ???) и один болт... М8! И таааак сойдёт!

Аналогично не сумели и с сверление дырок по бОльшему радиусу. Обратите внимание на те отверстия Ф10мм., которые на красном фоне. Видите, одно отверстие идёт по касательной к переходу, а остальные три лежат прямо на переходе. Как, блин, В ЗАВОДСКИХ УСЛОВИЯХ сделать так хреново?

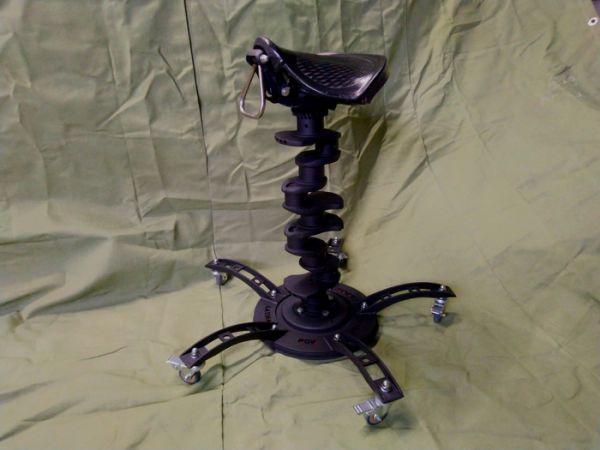

Ну да ладно. Прикручиваем всё, что не прикручено и получаем вот:

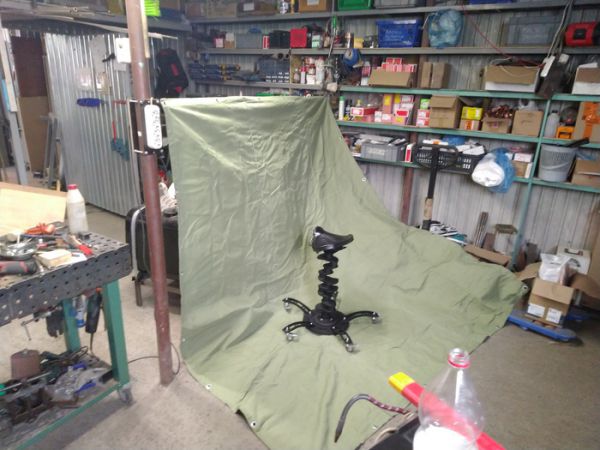

Для этого пришлось основать моднейшую фотостудию. Фоном является полог брезентовый. :)
Ну вощемта, как-то так.

Изделие вышло оооочень монолитным. Т.е. такое впечатление, что сидишь верхом на мягком бетонном блоке. Т.е. попочке мягко, но стул не имеет ни малейших люфтов и не качается даже если на нём прыгать. Ну и весит он под 40 кило. 17 кило во, всяком случае, судя по САПРу весит сама звёздочка (без маховика). Ну и колено с блином тоже не лёгкие. Простите меня, мировые запасы чугуна! Я вас все извожу на поделки.
