При длительном нахождении на природе разряженный телефон не от чего подзарядить. Повербанка может хватить на несколько зарядок, после чего и он разрядится. Для таких ситуаций неплохо иметь генерирующее зарядное устройство, электричество в котором возникает за счет преобразования механического энергии. Такой прибор очень легко изготавливается своими руками.
Материалы:
- Пластиковая труба 50 мм или 63 мм;
- листовой пластик;
- супер клей;
- мини мотор-редуктор 6 В 100 об/мин
- повышающий преобразователь напряжения 5 В
- карандаш;
- саморез.
Процесс изготовления зарядного устройства

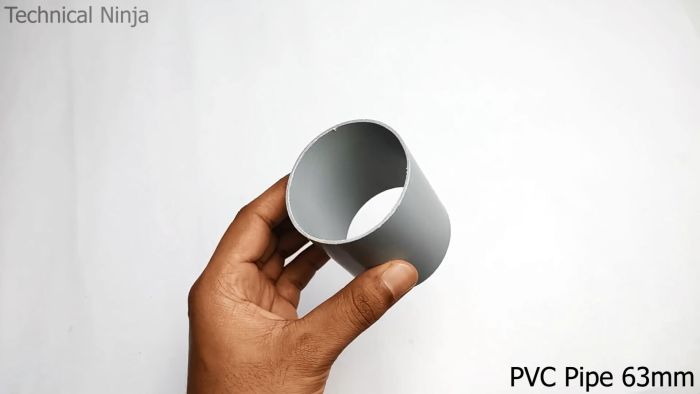

Для изготовления корпуса прибора необходимо разогреть отрезок трубы длиной 6-8 см до размягчения пластика.

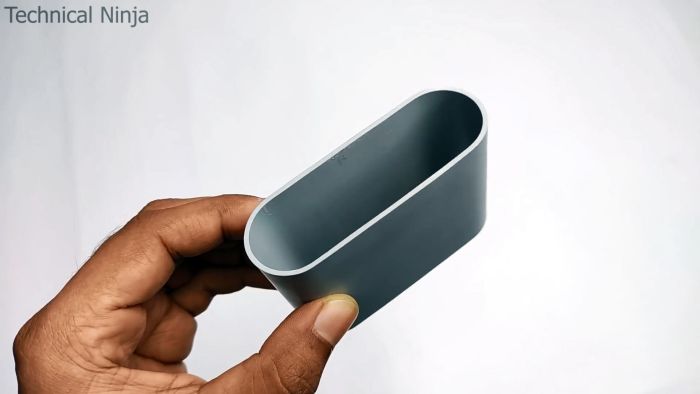

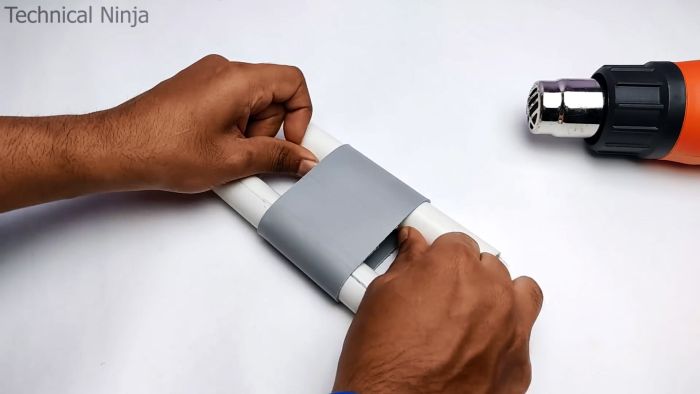

В него вставляются 2 трубки диаметром 25 мм, и заготовка с их помощью растягивается. Нужно ее зафиксировать в таком положении на минуту, пока пластик не застынет.
Торцы заготовки корпуса после растяжения требуется выровнять, обрезав их и отшлифовав.

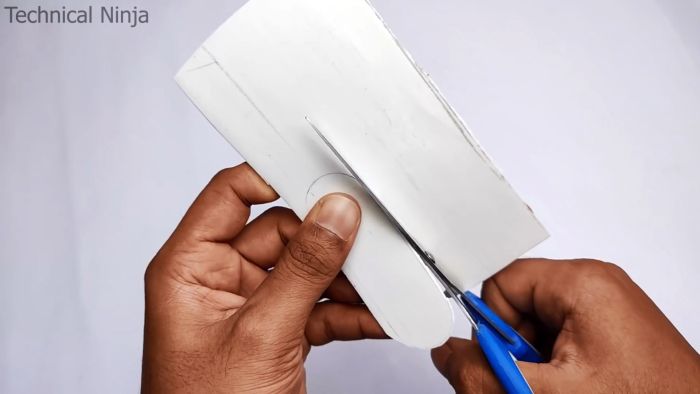

Затем под них из листового пластика вырезаются заглушки. Они должны входить внутрь.

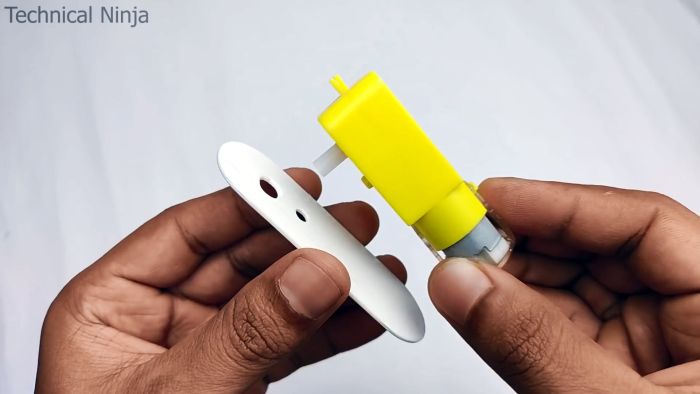

В одной заглушке проделывается отверстие под вал редуктора. После этого мотор к ней приклеивается. Вал соответственно выводится на обратную сторону через отверстие.

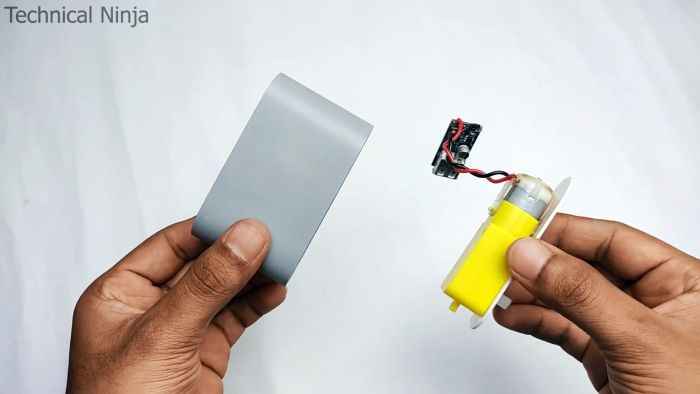

К контактам двигателя припаиваются провода. Их второй край нужно припаять к преобразователю напряжения.

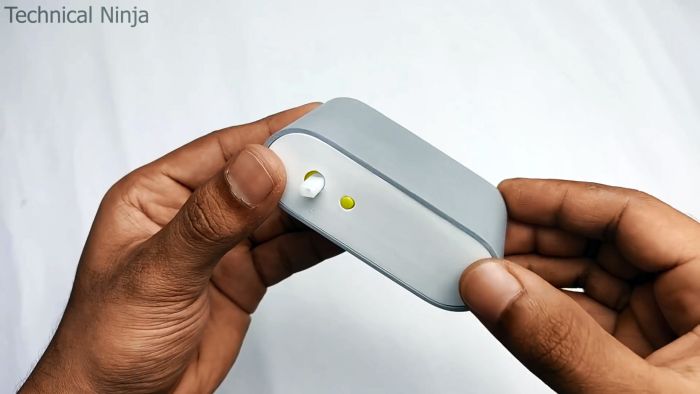

Заглушка с двигателем вклеивается в корпус.

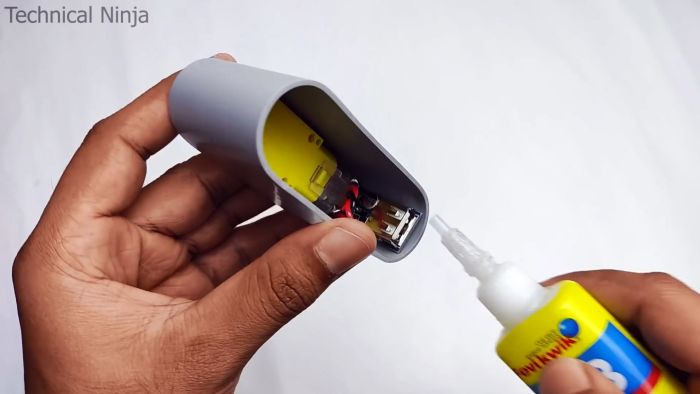

Модуль преобразователя также приклеивается.
Нужно, чтобы его USB порт был направлен на открытый торец корпуса. Во второй заглушке нужно прорезать окно под USB порт. Затем она также вклеивается.

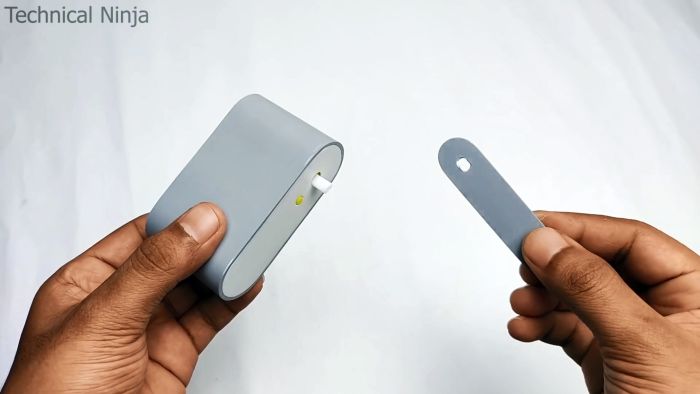

Из листового пластика вырезается 2 полоски для изготовления рычага вращения редуктора. Они склеиваются между собой, затем их углы скругляются. По краям рычага делаются отверстия. Одно под форму вала редуктора, а второе под саморез.
Ручка для рычага делается из небольшого отрезка карандаша. Ее нужно просто прикрутить саморезом. Затем рычаг вклеивается на редуктор.
Теперь при вращении за ручку зарядного устройства производится электричество, которое с помощью модуля повышается до 5 В.
Таким нехитрым способом можно подзаряжать телефон. Конечно, до 100% его батарею заряжать долго и сложно, но немного восстановить заряд, чтобы позвонить все же можно.
