Для быстрой точной сборки рамок применяются специальные струбцины. Они позволяют сжимать запиленные под 45 градусов детали строго под прямым углом. Найти такую струбцину в обычном строительном или хозяйственном магазине большая редкость, так что ее проще сделать своими руками.
Материалы:
- Профильная труба;
- гайки М10 — 4 шт.;
- удлиненные гайки М10 — 4 шт.;
- шайбы М10 — 8 шт.;
- шпильки М10 — 4 шт.
Процесс изготовления струбцины

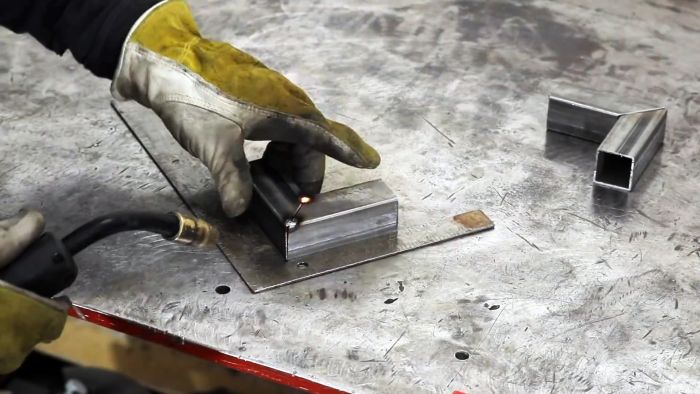

Для изготовления струбцины нужно сварить 4 угольника из профильной трубы с длиной сторон примерно по 50-70 мм.

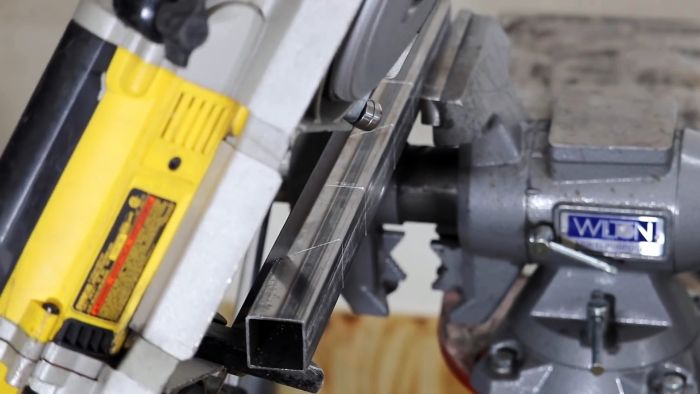

Заготовки для их сварки обрезаются с одного края под углом 45 градусов.

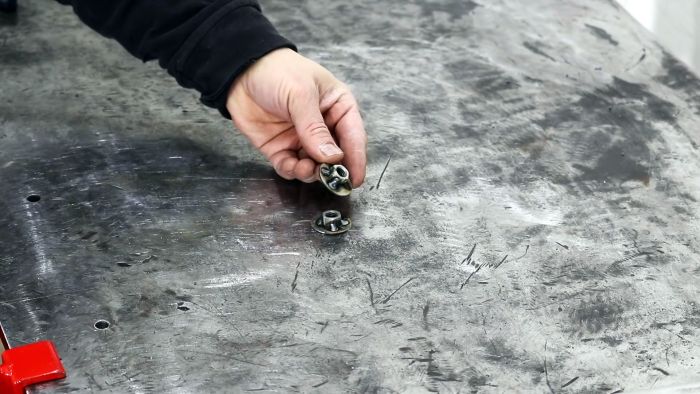

Далее нужно приварить к четырем шайбам гайки М10.

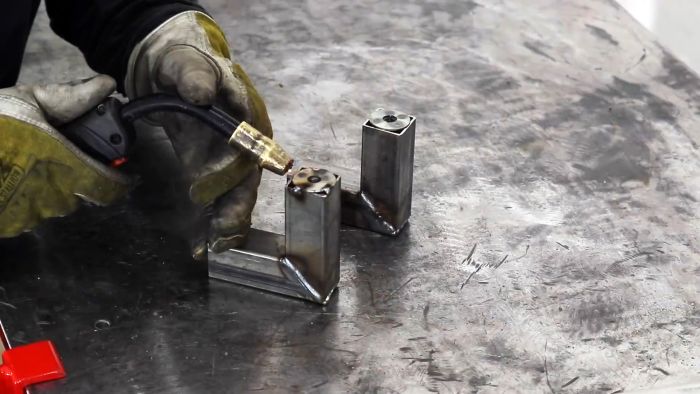

Полученные детали ввариваются в угольники гайками внутрь. С другой стороны торцы труб нужно заглушить, приварив обычные шайбы.

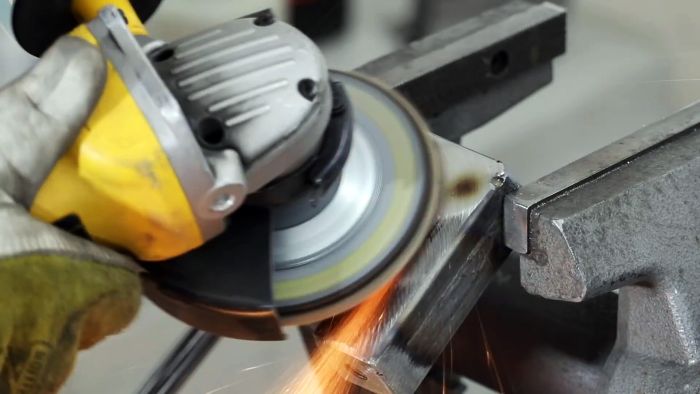

Швы от сварки зачищаются.

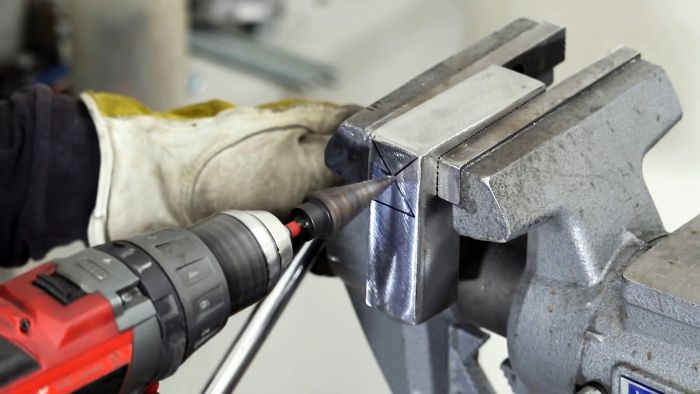

Теперь нужно просверлить угольники точно напротив центров вваренных шайб без гаек. Важно не перепутать сторону, так как на другой отверстие не требуется.

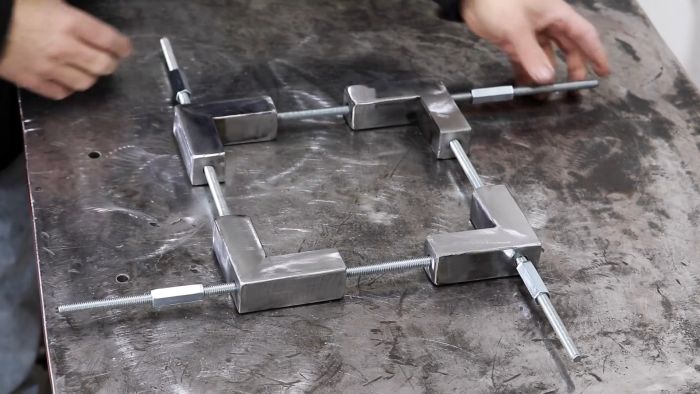

В завершение собираем струбцину. В высверленные последние отверстия вставляются шпильки и выводятся с другой стороны угольников. Их концы вкручиваются в приваренную гайку следующего угольника. На шпильки наживляются удлиненные гайки.

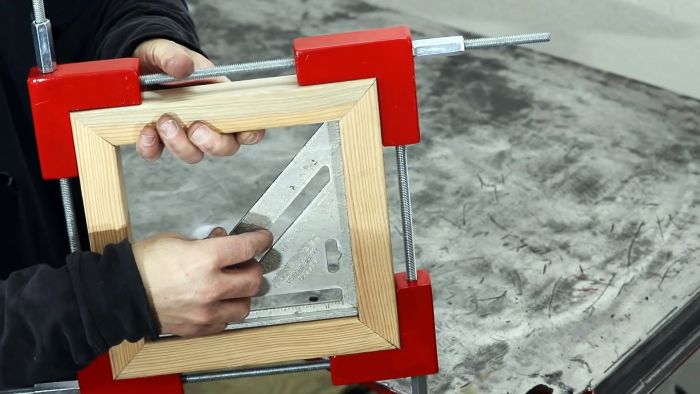

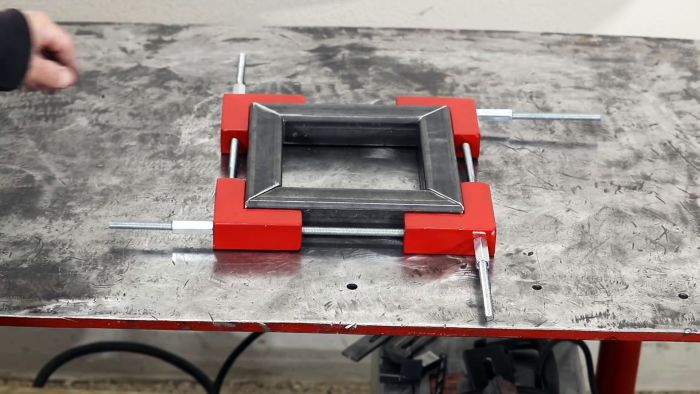

Закручивая удлиненные гайки, теперь можно сжимать струбцину. Это приспособление позволит сколачивать или склеивать деревянные рамки, также им удобно зажимать металлические заготовки для точной сварки.
