При подключении трехфазного электромотора к сети 220В необходимо обеспечить смещение фазы, чтобы он начал вращаться. Это можно сделать, подсоединив пусковой конденсатор или обычную лампочку накаливания.
Что потребуется:
- двухжильный провод с вилкой;
- лампочка накаливания с патроном.;
- пусковая кнопка 220В.
Подключение трехфазного двигателя с конденсатором
![]()

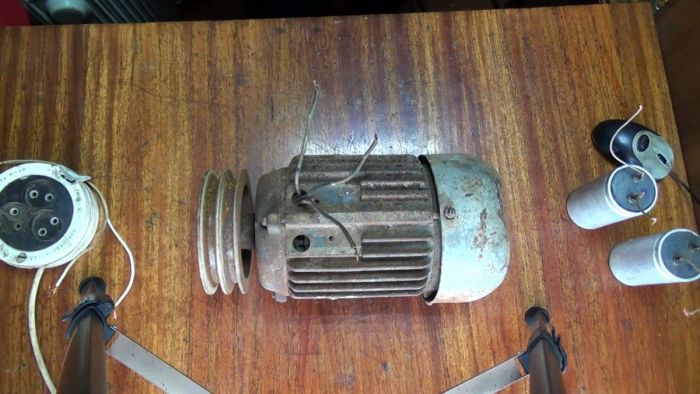

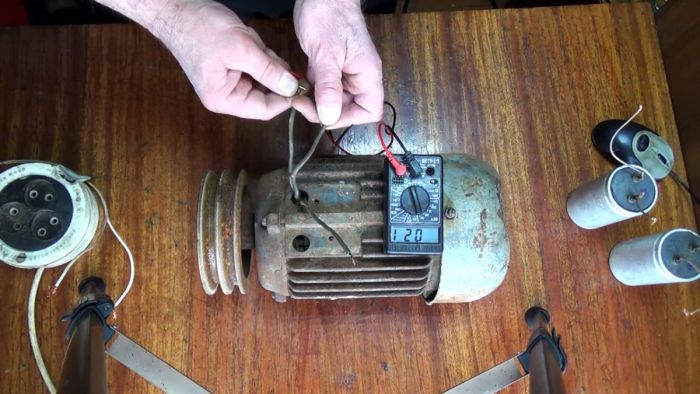

Трехфазный электродвигатель имеет 3 обмотки, поэтому из него выходит 6 проводов по 2 на каждую. Из них 3 имеют один цвет изоляции, остальные 3 другой. Нужно смотать вместе любой пучок с одним цветом изоляции и заизолировать скрутку. Далее к любым двум из оставшихся 3-х проводов подключается двухжильный провод с вилкой.

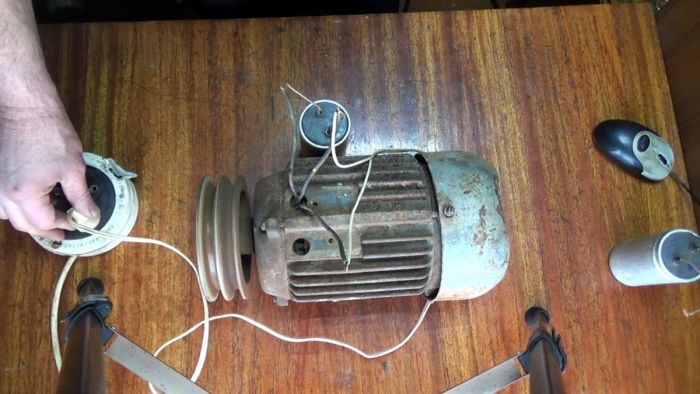

Нужно подключить к оставшемуся проводу контакт конденсатора. Его второй контакт присоединяется к любой из двух скруток. После этого двигатель будет запускаться. В зависимости от того, подключен второй конец конденсатора к фазе или нулю, ротор будет вращаться за или против часовой стрелки. Обязательно при использовании конденсатора перед ним устанавливается пусковая кнопка, так как он должен срабатывать только в момент запуска.
Подключение трехфазного двигателя с лампочкой вместо конденсатора

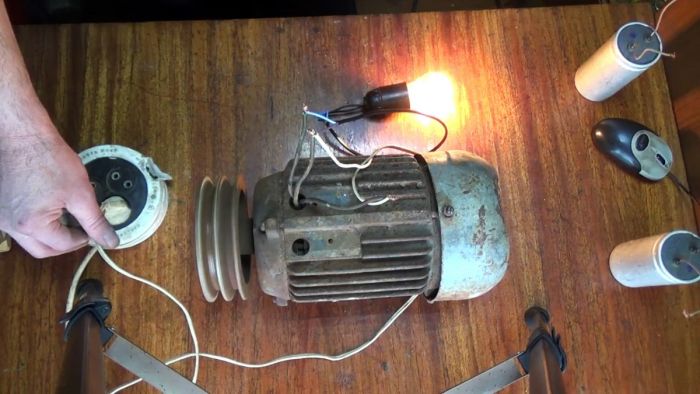

Слабые моторы можно запустить по аналогичной схеме, но используя вместо конденсатора обычную лампочку накаливания. Она создаст сдвиг фазы, за счет чего якорь двигателя также сможет раскрутиться. Этот способ дешевле первого, так как лампочка стоит копейки в сравнении с конденсатором.
