Сделать простой блок питания для механизма кварцевых часов можно всего из нескольких деталей. Источник прямого преобразования прост в изготовлении и выполнен навесным монтажом.
Понадобятся следующие детали
- Пленочный конденсатор 222K 450 В
- Диодный мост KBP2080
- Резистор 100 кОм 2 Вт
- 2 светодиода
- Электролитический конденсатор 100 мкФ 25 В
Как подключить кварцевые часы к сети

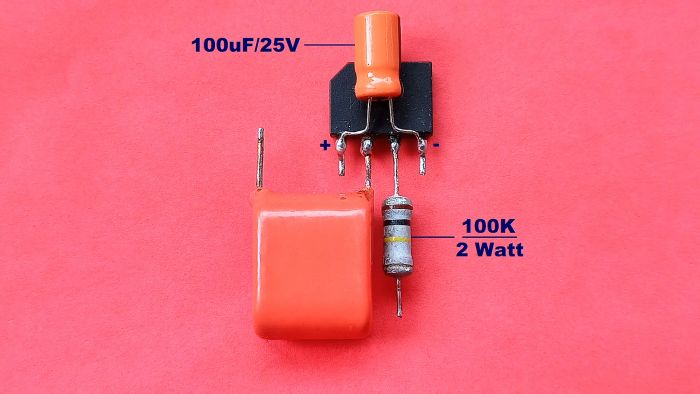

Берем диодный мост. Ко входу переменного тока припаиваем резистор и пленочный конденсатор. К выходу моста припаиваем электролитический конденсатор согласно полярности.
Затем паралельно выходу припаиваем 2 последовательно соединенных светодиода.
Напряжение сети подключается к резистору и конденсатору. Выход для питания часов берется от минусового контакта электролитического конденсатора и средней точки соединения светодиодов.

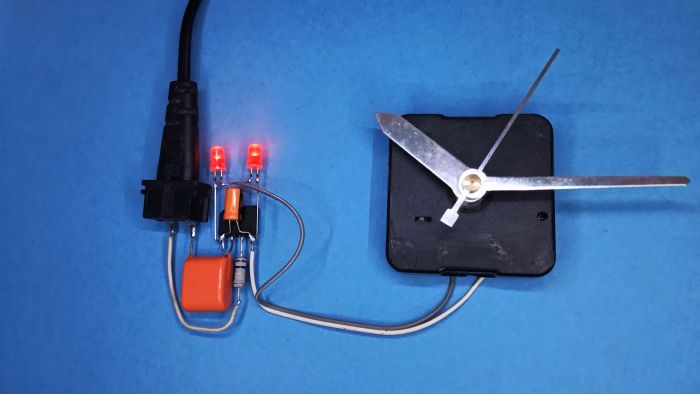

Подключаем сборку к сети и часам.

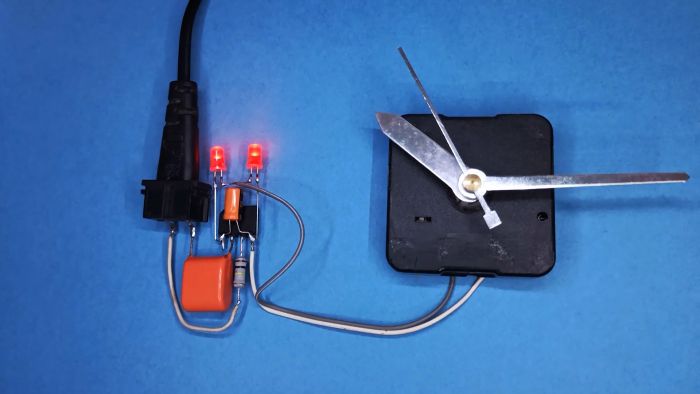

Как видим, механизм прекрасно работает.
Учтите, что схема не имеет гальванической развязки по напряжению, а значит при работе весь механизм часов находится под напряжением, и следовательно прикасаться к нему нельзя. Имеется ввиду ко внутренней части.
