При необходимости стыковать 2 трубы одинакового диаметра под углом, не имея при этом сварки, можно воспользоваться одной хитростью, которая позволит решить задачу достаточно надежно и красиво. Этот способ применим практически везде, кроме сборки несущих конструкций. Им можно соединять трубы из любых металлов.
Материалы на одно соединение:

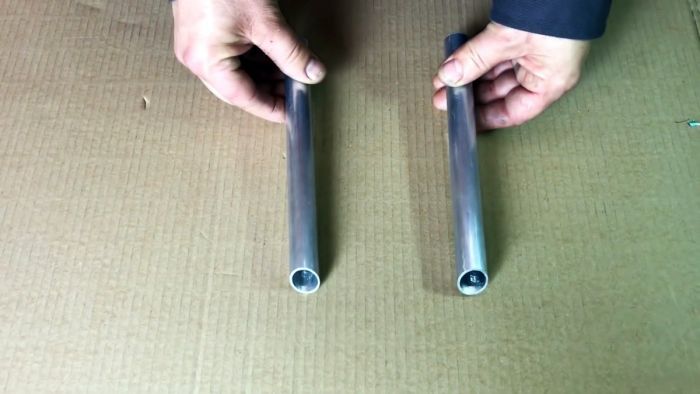

- трубы одинакового диаметра;
- толстая металлическая пластина;
- болт М6;
- гайка М6;
- шайбы М6 – 2 шт.
Процесс соединения труб без сварки
Торцы соединяемых труб обрезаются под нужным углом.
При стыковке вплотную, между ними не должно оставаться зазоров.

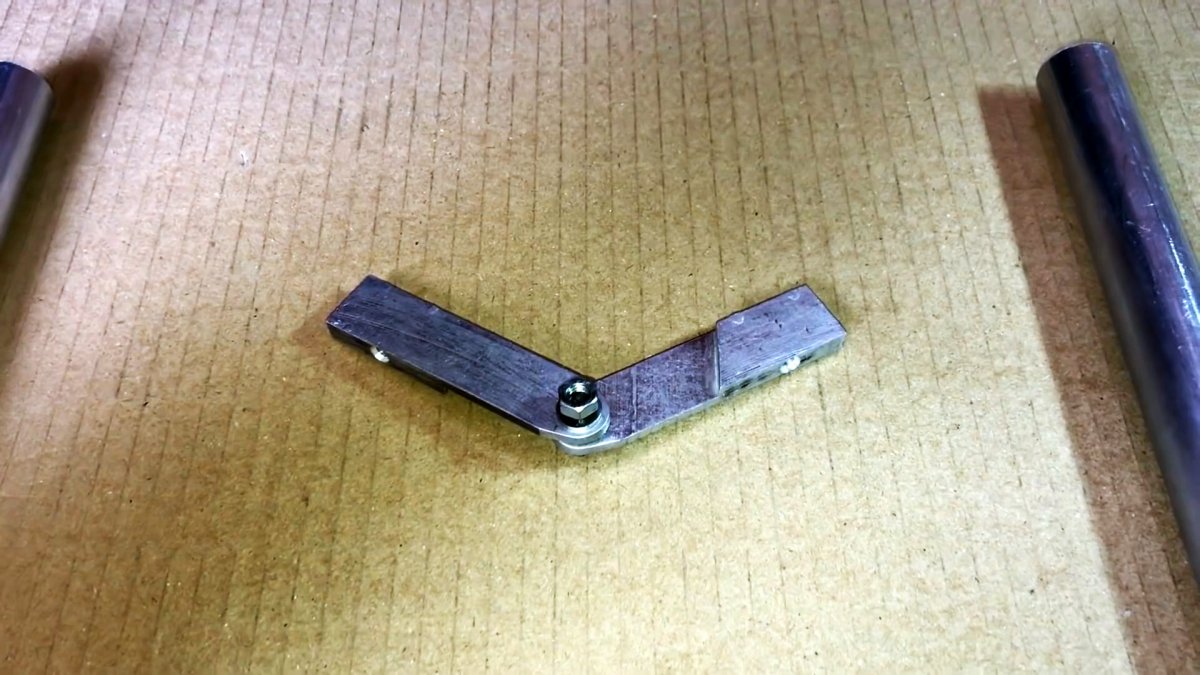

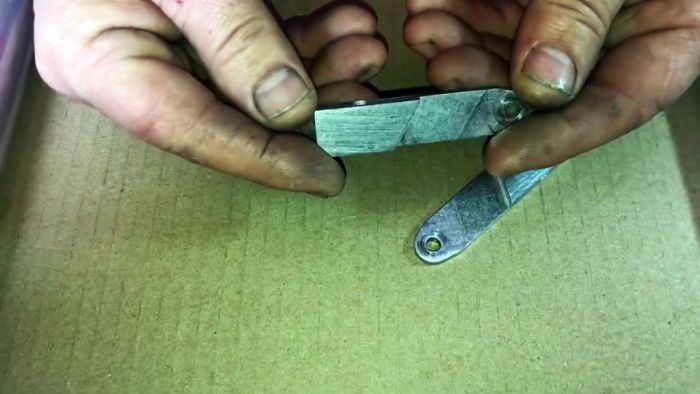

После этого из металлической пластины нужно вырезать 2 одинаковые заготовки в виде полос, ширина которых позволит войти им внутрь трубок. Чем длиннее будут полосы, тем надежней соединения. На наждачном станке необходимо сделать на половину длины каждой заготовки проточку, сняв металл до середины сечения. После этого у края сточенных сторон сверлятся сквозные отверстия сверлом 6 мм, а сами торцы обтачиваются под круг. На ребрах заготовок делаются отверстия тонким сверлом. Затем детали скручиваются между собой коротким болтиком. С обеих сторон под них подкладываются шайбы. В результате получается шарнир в виде угольника.

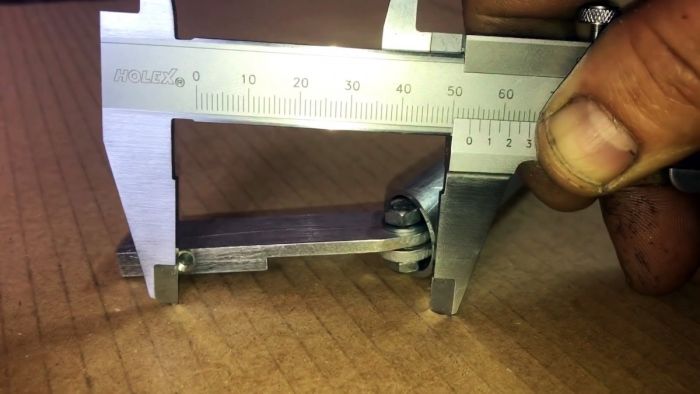

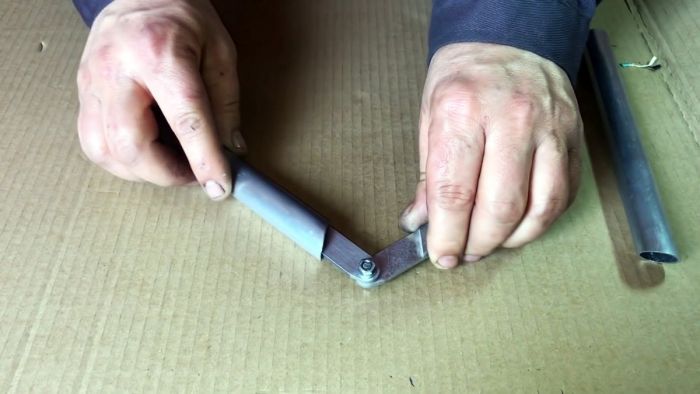

Сделанный угольник вставляется в трубки, и они стыкуются. Следует выставить его угол, так, чтобы их торцы сошлись ровно. После этого нужно снять одну трубку, и штангенциркулем замерить расстояние от края оставшейся трубы до отверстия в ребре угольника.

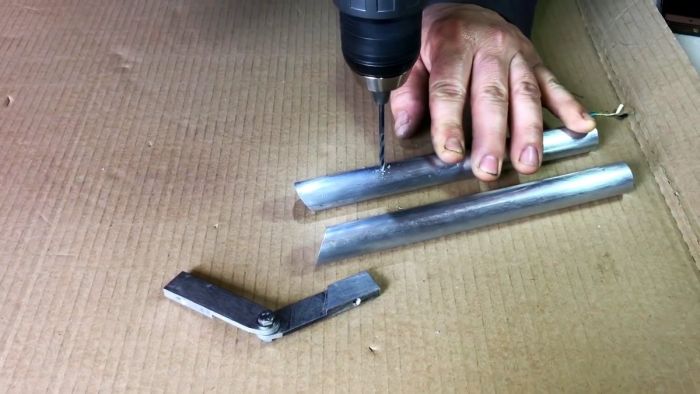

На основании сделанных замеров ставятся метки на трубках, и они просверливаются. Используется такое же сверло, как и при сверлении ребер шарнирного механизма. Здесь важно семь раз отмерить, и один раз просверлить.

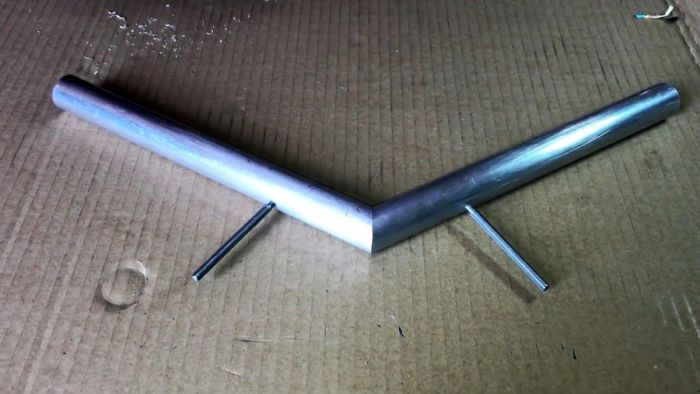

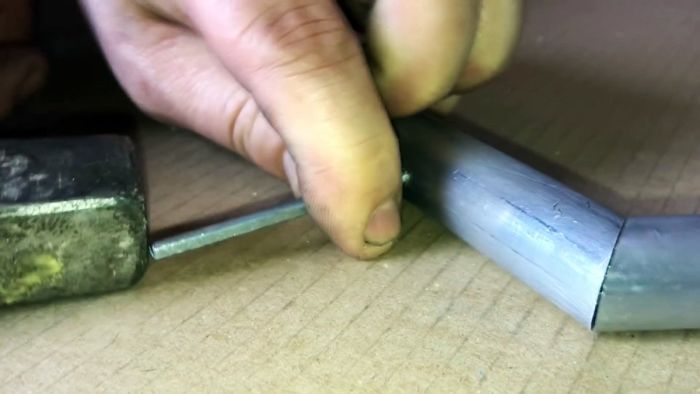

Засверленные трубки обратно устанавливаются на угольник. После этого через их отверстия в отверстия шарнира забиваются штифты. Заблокировав угольник, выступающую часть штифтов можно обломить или обрезать. В результате трубки получают неподвижное соединение.

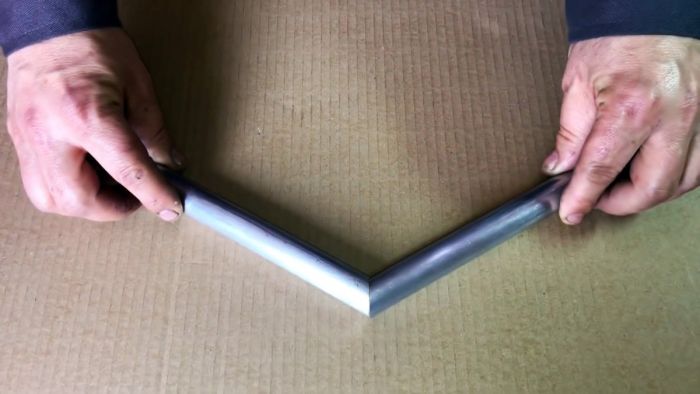

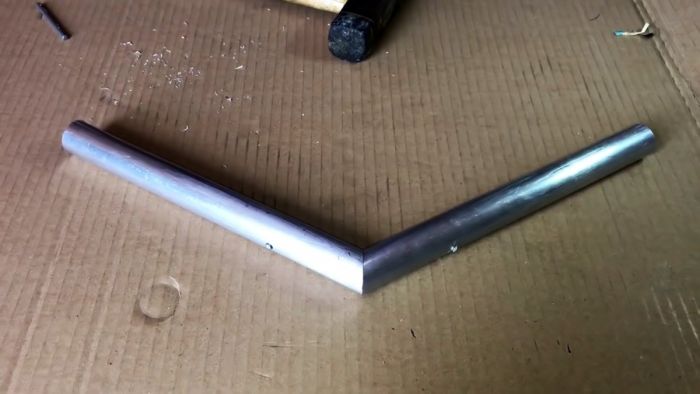

Данное соединение удерживает трубки достаточно жестко. Этот метод крепления просто находка при необходимости стыковать алюминиевые трубы. Место стыка при таком способе выглядит идеально, даже лучше заводской сварки. Единственный недостаток метода в его сложности в сравнении со сваркой или пайкой.
