При помощи этой инструкции можно изменить выходное напряжение практически любого импульсного блока питания, а не только того что от ноутбука. Все они почти работают по одному принципу и схемой не особо отличаются.
К примеру, если у вас остался ненужный блок питания на 19 В, то его запросто можно переделать под 12 В, и, скажем, питать от него светодиодную ленту.
Меняем напряжение источника питания

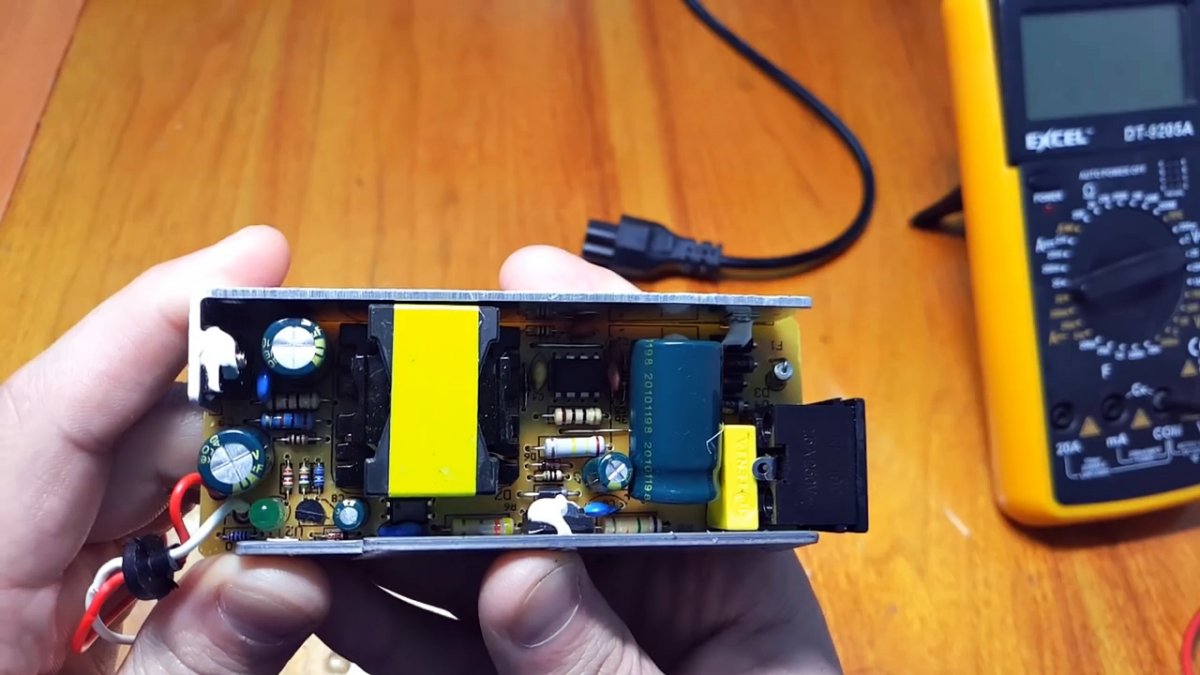

Теперь разберемся подробнее. Всю плату импульсного источника можно условно разделить на два раздела. Центром является высокочастотный трансформатор, это самая массивная деталь на плате. Слева расположена низковольтная чать, а справа высоковольтная.
Высоковольтная часть имеет обратную связь с низковольтной посредствам оптрона, которым управляет микросхема-стабилизатор «TL431» или аналогичная.
То есть, когда напряжение на выходе достигает необходимого значение, стабилизатор это отслеживает и передает сигнал через оптопару на контроллер в высоковольтной части. Так осуществляется стабилизация тока и напряжения блоком питания.

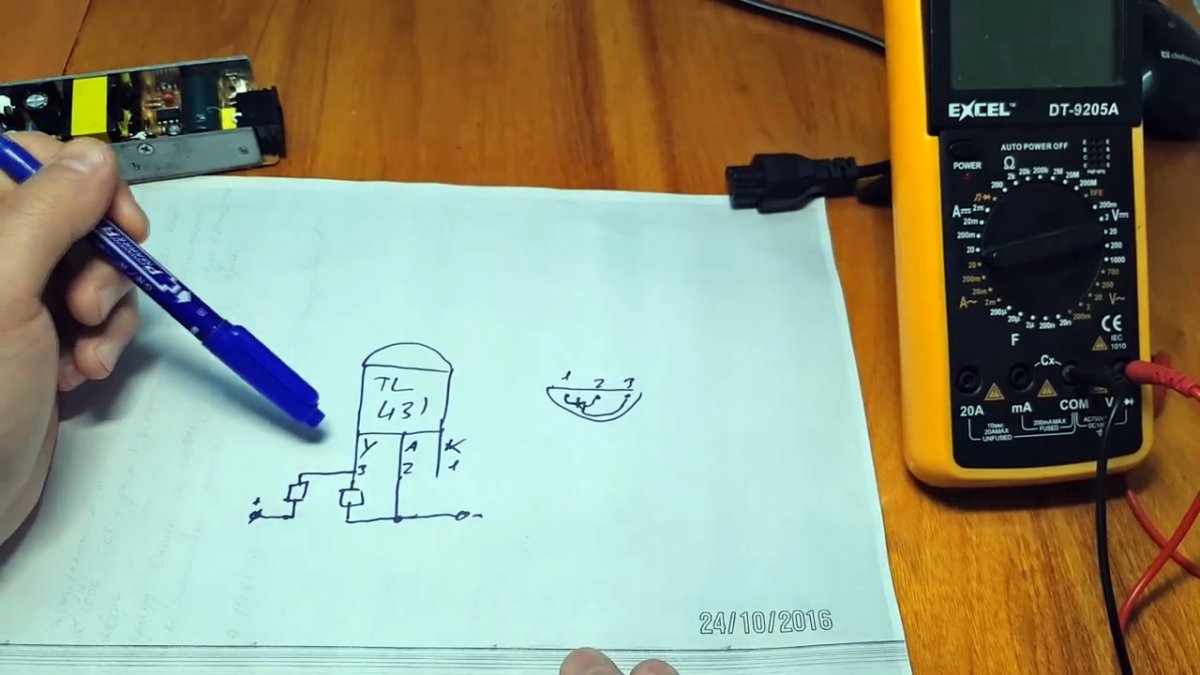

Стабилизатор «TL431» имеет регулируемые параметры, которые задаются цепочкой смещения, которая состоит из двух резисторов.
Один резистор всегда идет на плюс, другой на минус. Чтобы изменить выходное напряжение, необходимо изменить соотношение этих резисторов. Тут действует правило: если напряжение на входе стабилизатора будет увеличиваться, то выходное напряжение будет уменьшаться и наоборот.
И тут есть два способка как поступить, чтобы изменить напряжение на выходе:
- - Допаять резистор сверху.
- - Выпаять оба резистора и впаять вместо них потенциометр.

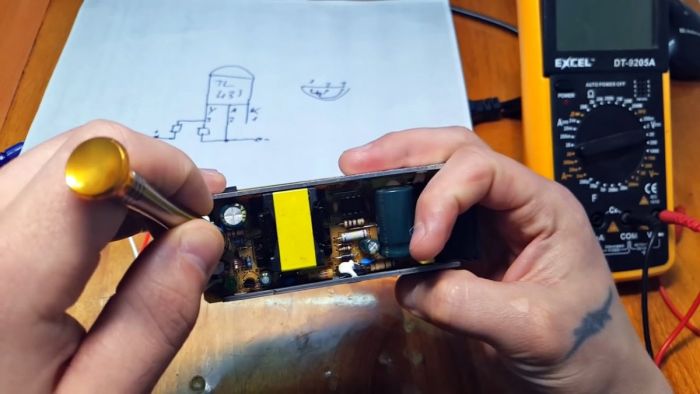

В данном примере идем по второму пути. Выпаиваем оба резистора.

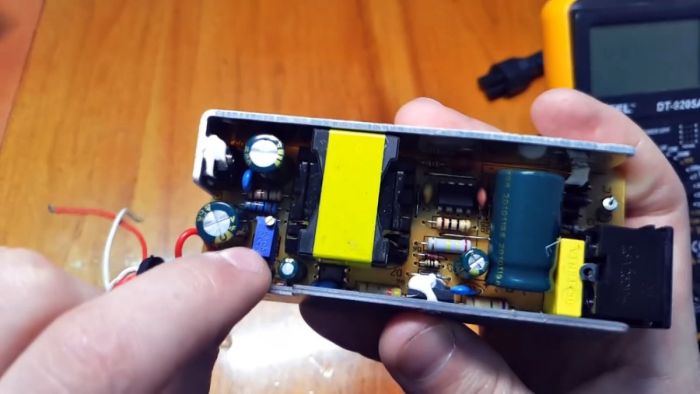

Впаиваем потенциометр.

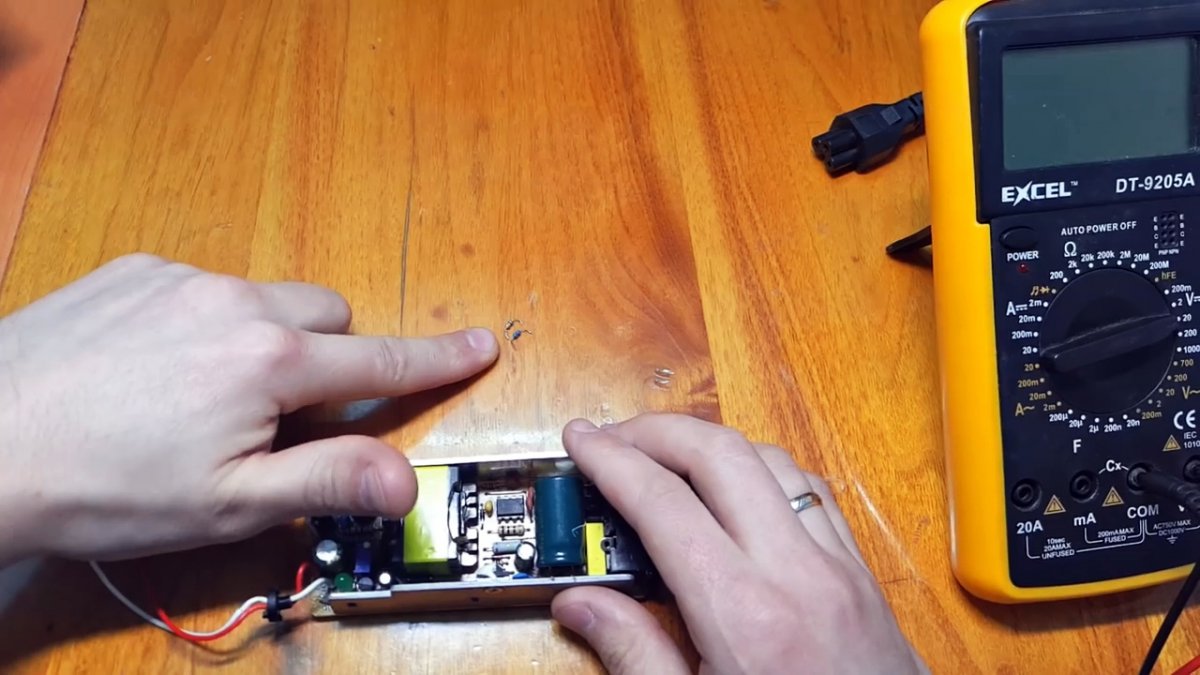

Включение и испытания
Перед включением обязательно выставьте потенциометр в среднее положение. Второе: если вы решили увеличить выходное напряжение, то обязательно нужно проверить номинал выходных конденсаторов, чтобы они были рассчитаны на новое напряжение.

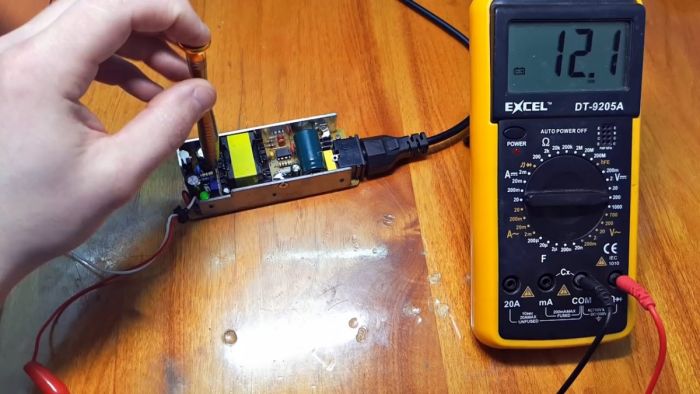

Производим регулировку.
Результат

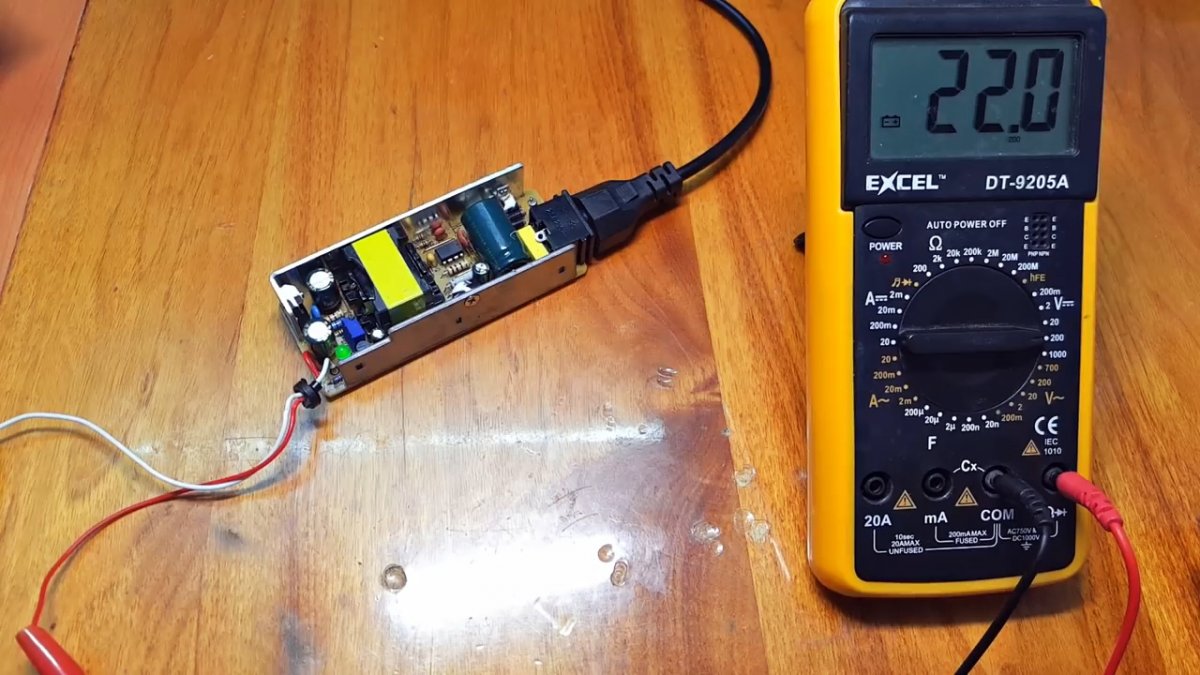

Что касается конкретно компьютерного блока питания, с начальным напряжением 19 В, то его запросто можно перенастроить на любое напряжение в диапазоне 9-22 В.
Теперь те, у которых дома валяются бесхозно источники питания от ноутбуков могут их переделать и использовать по своим нуждам для новых целей.
