В 1973 году в СССР появились в продаже наручные электронные часы "Электроника 1" со светодиодным индикатором. Они стали мечтой многих мальчишек, но стоили они по тем временам немало – 60 рублей. Выпускались они в нескольких вариантах внешнего вида, могли показывать дату и время.
Потом я себе приобрёл такие, они мне очень нравились, хотя довольно активно «жрали» батарейки, а индикатор был довольно тусклым. Но всё равно впечатления остались самые тёплые.
С тех пор много воды утекло, но сейчас, когда я сам стал делать часы, мне захотелось сделать нечто подобное по мотивам советских часов, но на современной электронной базе. И как раз Ян предложил сделать часы с бегущей строкой, но в классическом круглом корпусе.
Саму плату заказывали в Китае, прошивку написал Тимофей Носов.
Часы могут:
Показывать время в формате часы, минуты, секунды
Показывать число, месяц, день недели и год
Имеют настройку времени показа информации
Выбор из пяти различных шрифтов
Девять степеней яркости индикатора
Показывают уровень заряда аккумулятора
Одного заряда аккумулятора хватает не менее чем на месяц
Корпус имеет диаметр 44 мм при толщине 9.5 мм.
Ремешок 22 мм
Вес часов с ремешком – 58 граммов

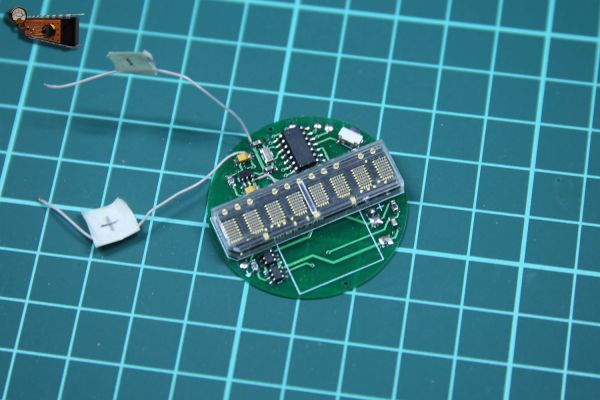

Вот так выглядит плата.

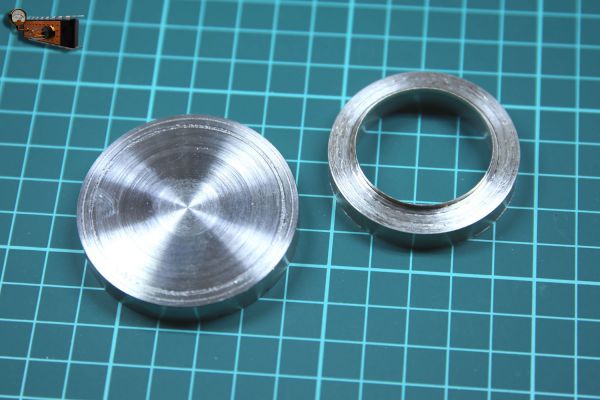

Сам корпус делаю из нержавеющей стали марки 12Х18Н10Е.
Для того, чтобы часы стали похожи на свой прототип, сверху должно обязательно быть красное стекло. Помнится, что на советских часах пластмассовое стекло сильно царапалось. Я решил устранить этот недостаток применив стекло светофильтра от фотоаппарата. Стекло имеет толщину 2 мм.

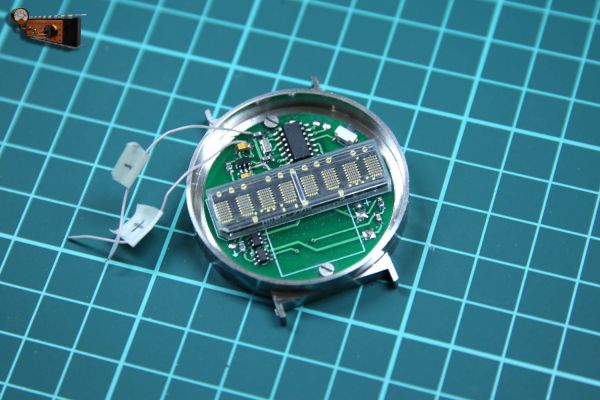

Плата устанавливается в корпус в специальное углубление, которое её центрирует. Крепление осуществляется двумя винтами.

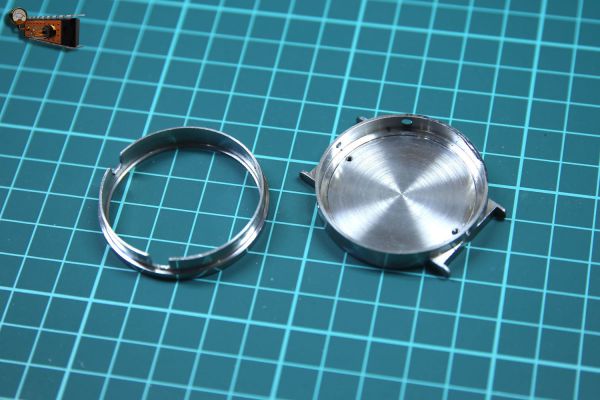

Корпус разъёмный по середине и соединяется так же двумя винтами.

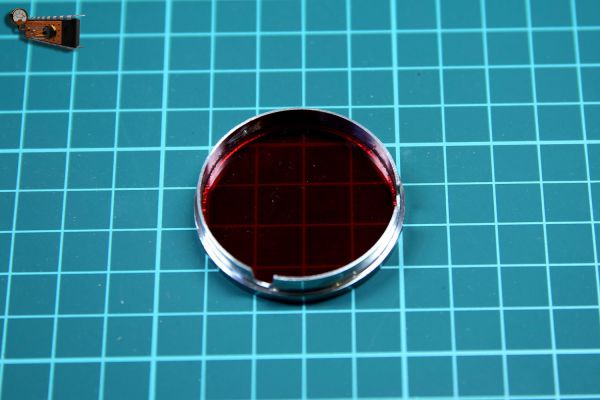

В верхнюю часть корпуса вклеивается стекло.

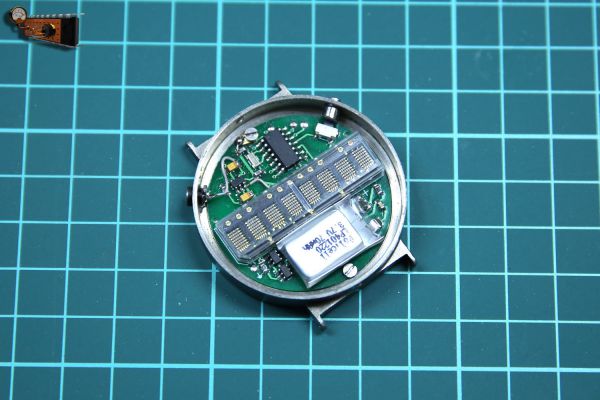

Устанавливаю аккумулятор и распаиваю провода для зарядки.

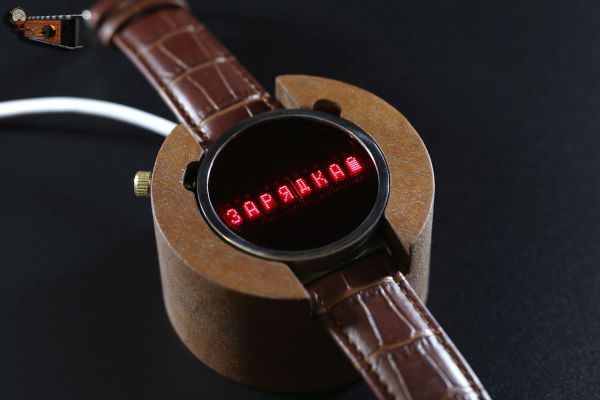

Один провод припаивается к ламели под винтом крепления, а второй на изолированный контакт на корпусе. Такое устройство потребует специальной док-станции для зарядки.

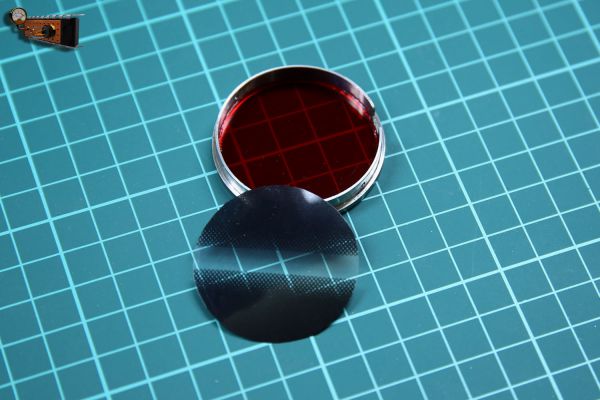

Под стекло вставляю распечатанную на принтере градиентную маску, которая скроет от глаз вид на детали платы.

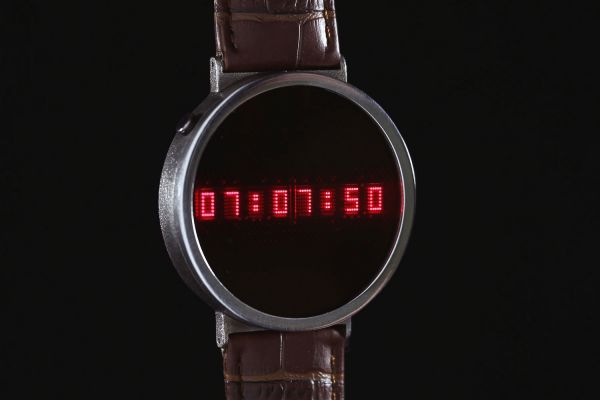

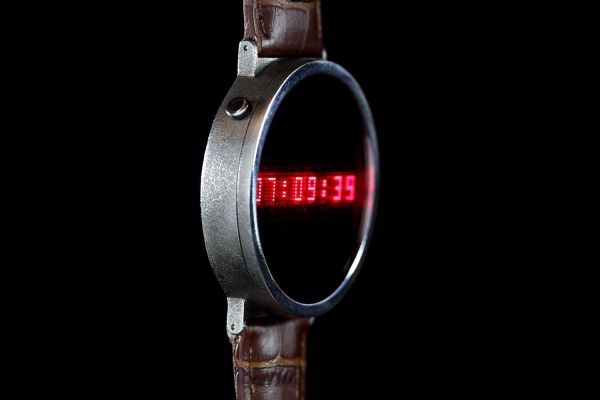

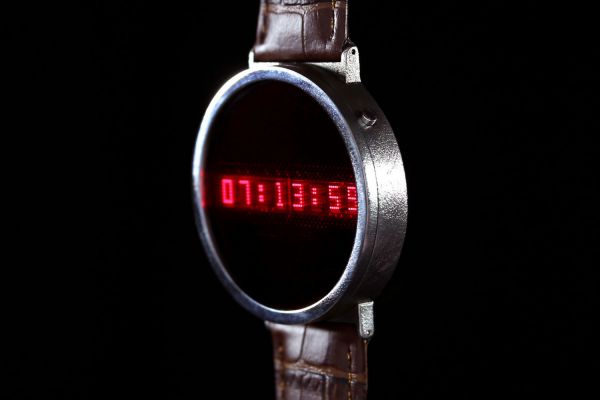

Вот то, что получилось в итоге.
