Микрофон своими руками за 100 рублей

В свободное время увлекаюсь радиолюбительством. В основном пайкой различных устройств и приспособ по найденным схемам. Например такой

Схема простенького усилителя для микрофона:

2
Требуемые компоненты:
- Сам электретный микрофон
- Керамический(дисковый) конденсатор на 100-300 пФ
- Два резистора на 1 кОм
- Ещё один резистор от 0 до 1 кОм
- Электролитический конденсатор на 47 мкФ любой свыше 5 В
- Маломощный NPN транзистор BC547(наш аналог КТ3102)
- Штекер 3,5 Jack
- Пара метров провода(можно и микрофонного кабеля)
- Корпус, в который мы это всё будем запихивать

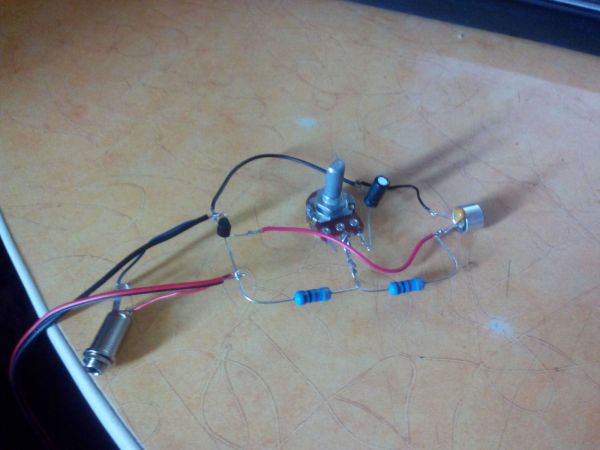

Сначала спаял всё это для проверки работоспособности схемы:
3

4
Работоспособно, но уродливо. И третий резистор(здоровенный переменник) не пригодился. Можно сделать гораздо компактнее и интереснее.

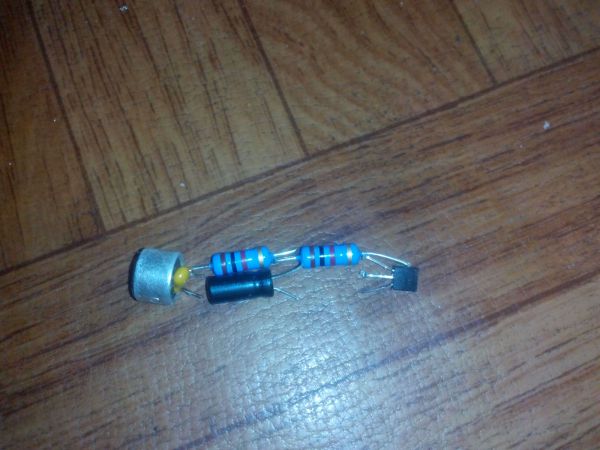

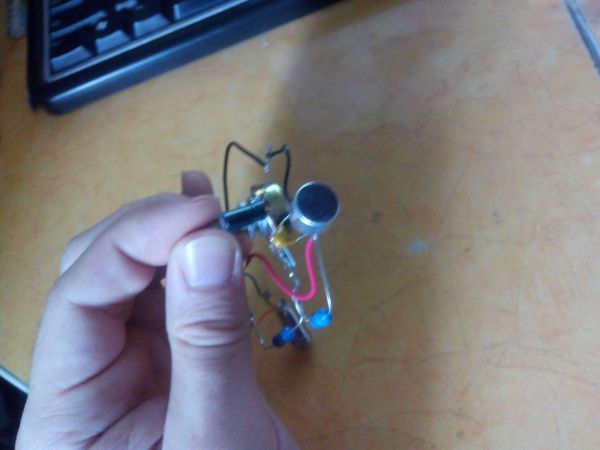

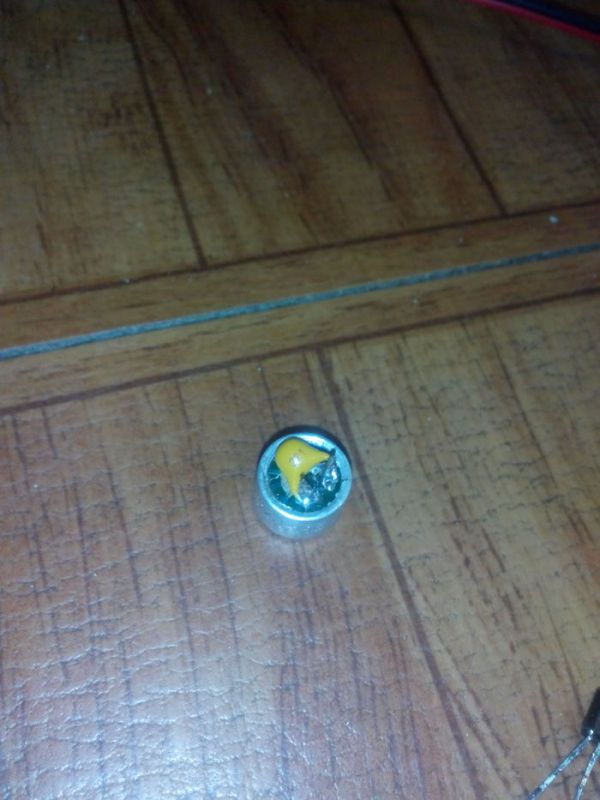

Распаиваем, подрезаем выводы, примеряем, выбрасываем лишнее, паяем максимально компактно
5

6

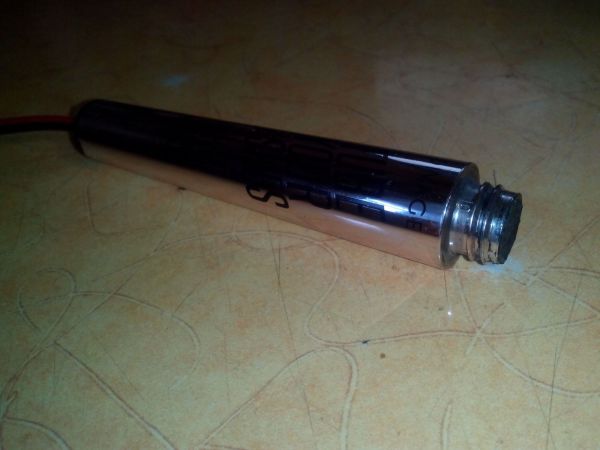

Готовим, подрезаем и рассверливаем будущий корпус. Я отобрал у девушки тубус с засохшей тушью, рассверлил и промыл.
7

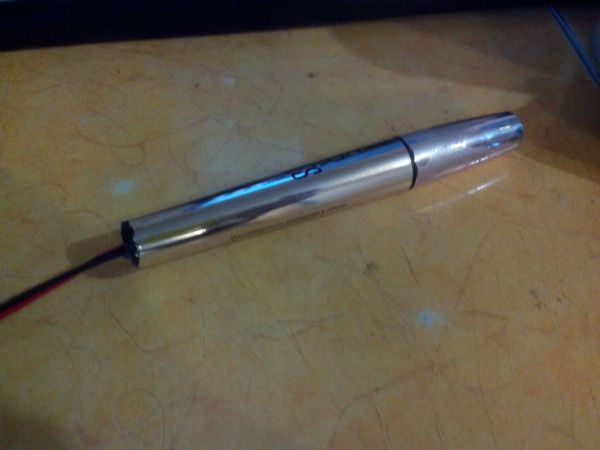

Даже закрывается
8

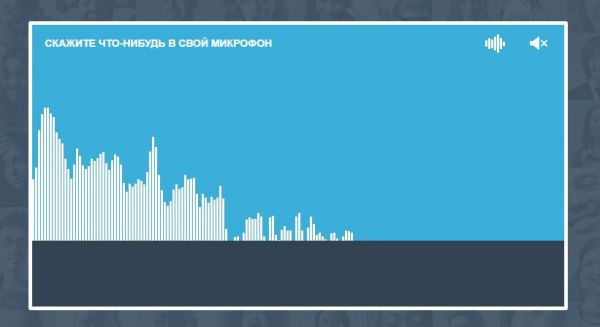

Тест
9
Усиление не самое сильное, но теперь не нужно "проглатывать" микрофон, чтобы вас было слышно на записи.
