Данная конструкция фонаря хороша тем, что он долго может храниться без обслуживания, а в один прекрасный момент взят, заправлен и готов к работе. Очень интересная конструкция для повторения и просто для ознакомления.
Понадобится
- Герметичная емкость с крышкой.

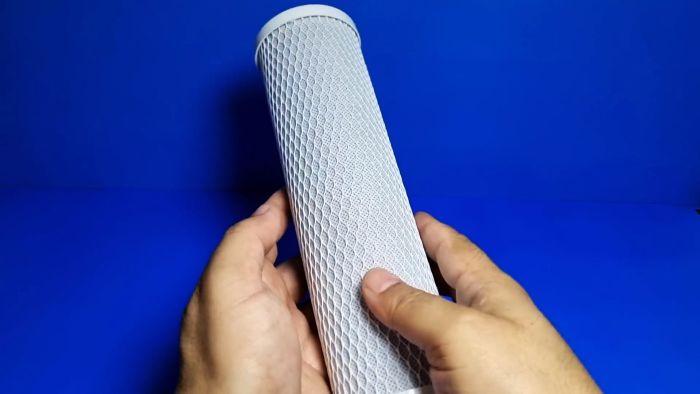

- Угольный фильтр для воды.
- Алюминиевая банка.
- Солевая батарейка.
- Преобразователь
- Светодиодная матрица 12 В

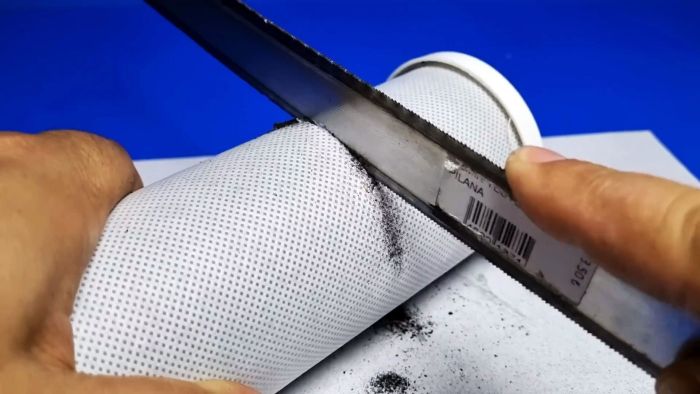

Угольный фильтр необходимо обрезать по длине емкости. Сделать это можно обычной ножовкой. Предварительно ножницами срезается капроновая сетка.

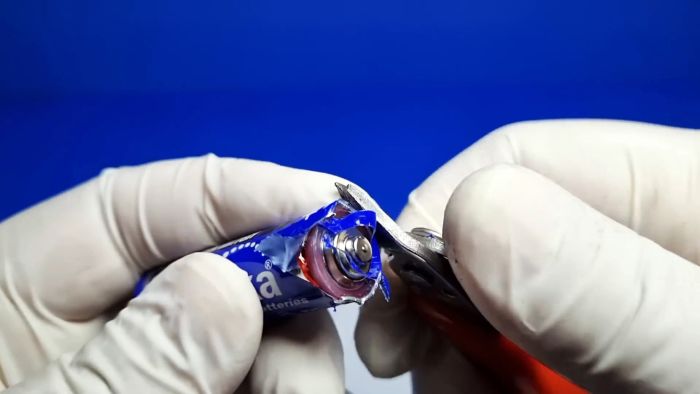

Разбираем солевую батарейку и извлекаем из нее графитовый электрод.

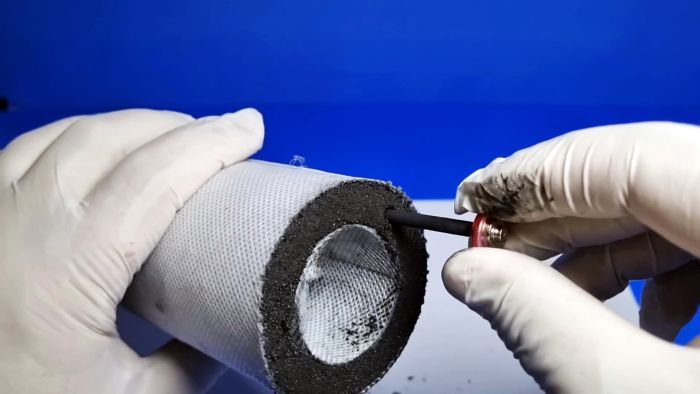

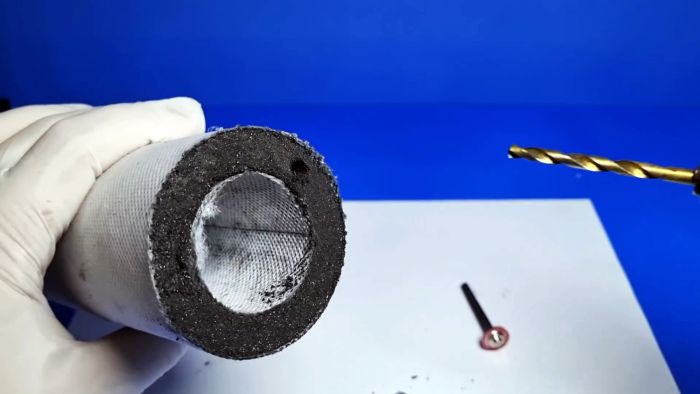

В торце обрезанного фильтра сверлим отверстие под электрод из батарейки.
Он должен полностью входить в отверстие.

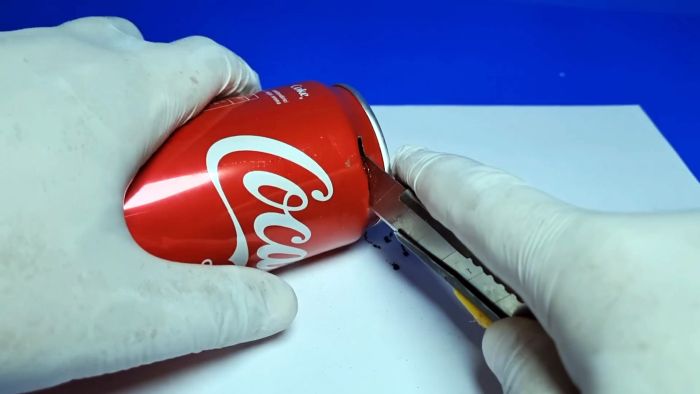

Далее необходимо отрезать вверх и дно алюминиевой банки. Затем получившийся цилиндр разрезать вдоль, чтобы получился лист.

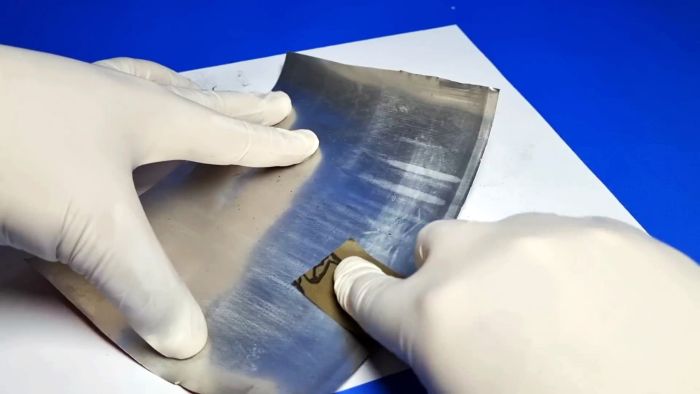

При помощи наждачной бумаги необходимо убрать защитное, лаковое покрытие на внутренней, блестящей стороне.

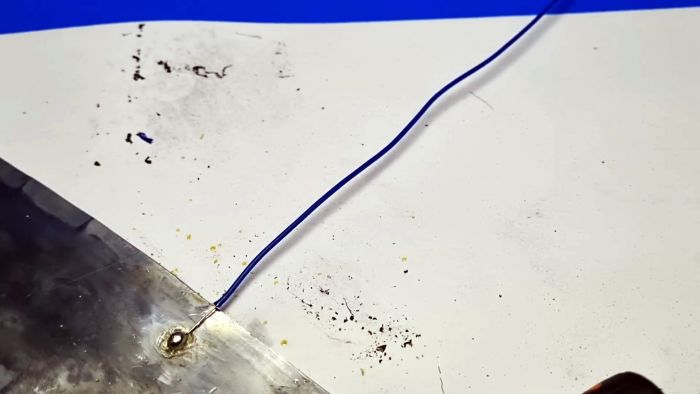

К листу припаиваем провод.

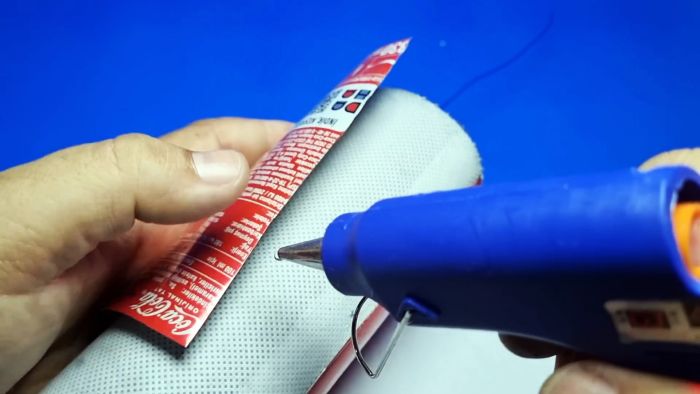

Оборачиваем алюминиевым листом фильтр, фиксируем горячим клеем.

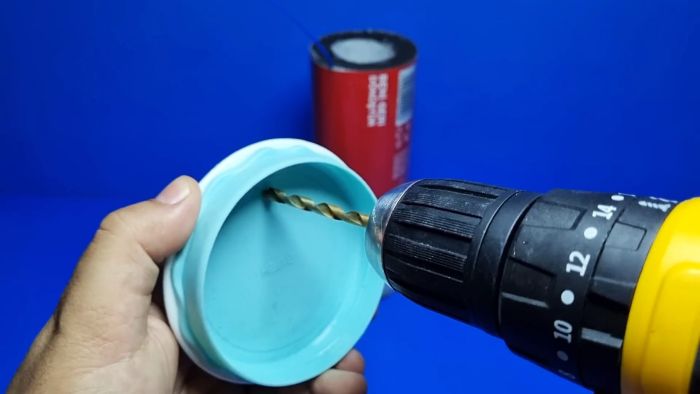

В крышке сверлим отверстие под электрод.

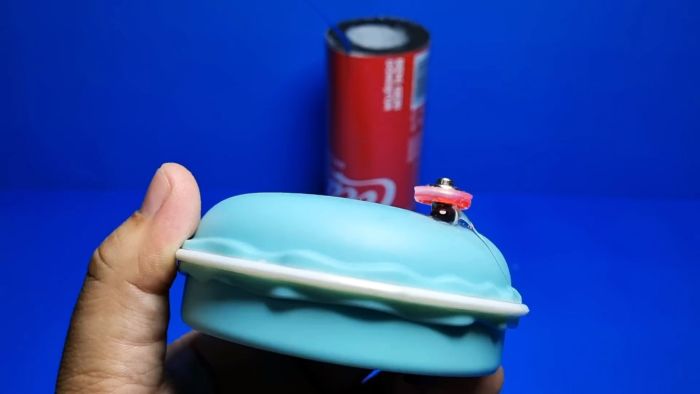

Вклеиваем его герметично на горячий клей.

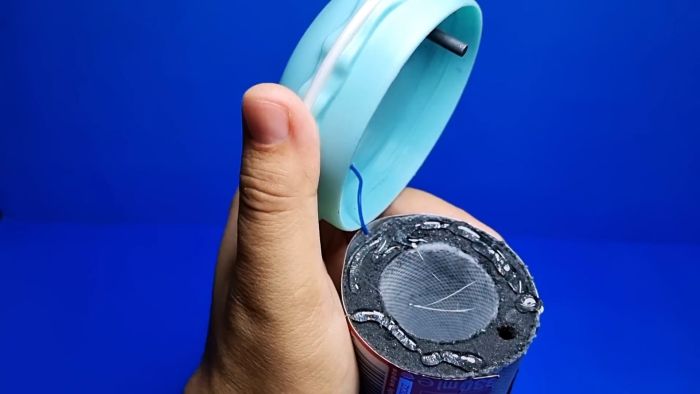

Также сверлим к крышке отверстие под провод от листа. На торец фильтра наносим горячий клей, и приклеиваем его к крышке емкости так, чтобы электрод попал в отверстие в фильтре.

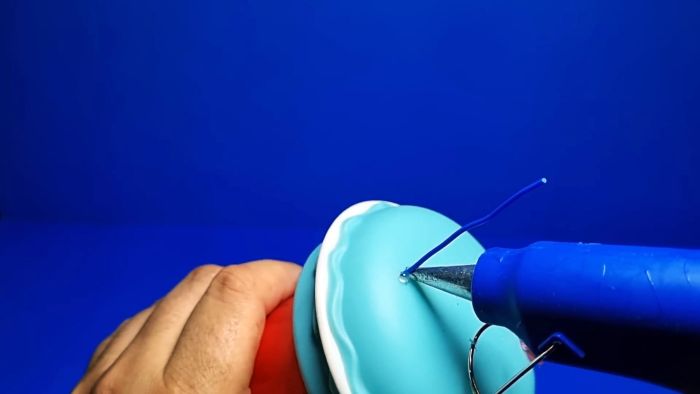

Выходящий провод также герметизируем клеем.

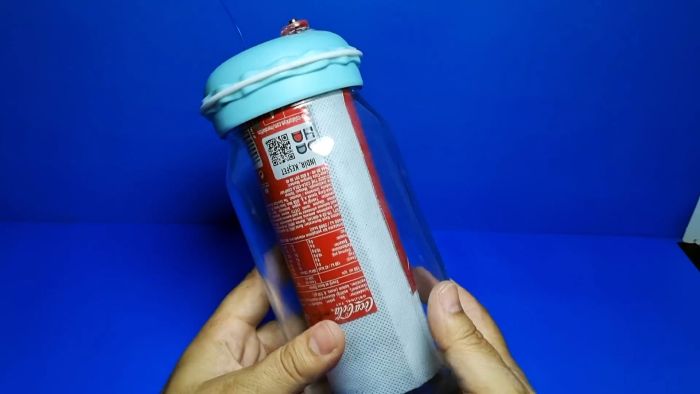

Можно закрыть емкость и проверить чтобы ничего не мешало.
Заправка и проверка соляной батареи
Получилось своеобразная водно-солевая батарея. Для ее заправки возьмем воду и насыпем в нее несколько ложек пищевой, поваренной соли. Помешаем до растворения.

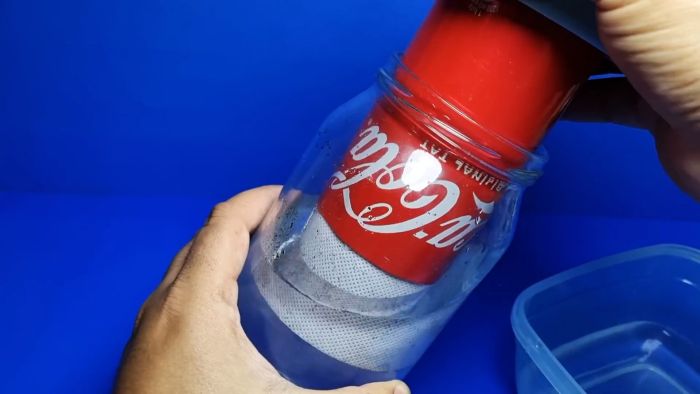

Раствор переливаем в емкость батареи и закрываем ее.

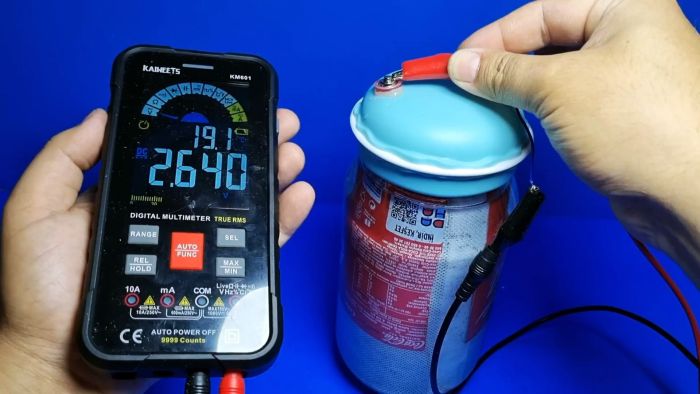

Теперь, если подключить мультиметр к электродам, то на дисплее отобразится значение порядка 2,6 В. Конечно, этого для свечения даже светодиода будет недостаточно, но силы тока должно хватить, чтобы запустить преобразователь.

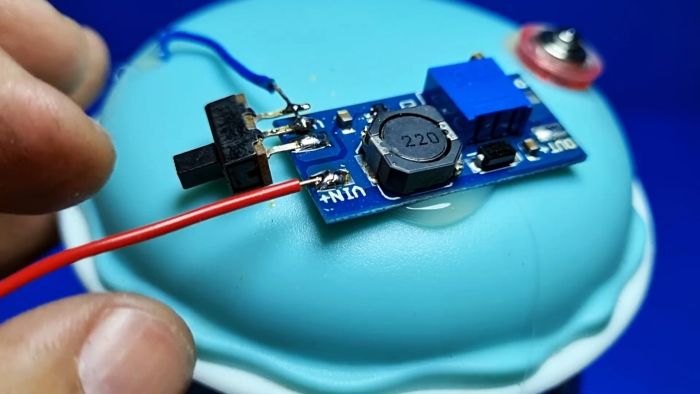

Также при помощи горячего клея приклеиваем преобразователь на верх батареи, припаиваем провода от электродов через переключатель.

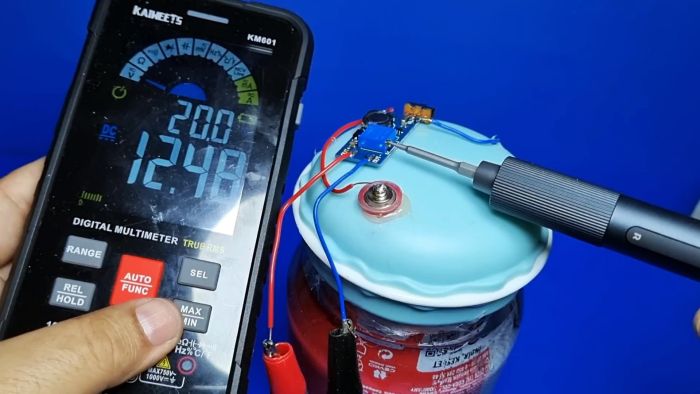

Подключаем мультиметр к выходу преобразователя. Подстроечным резистором настраиваем выходное напряжение на 11-12 В.

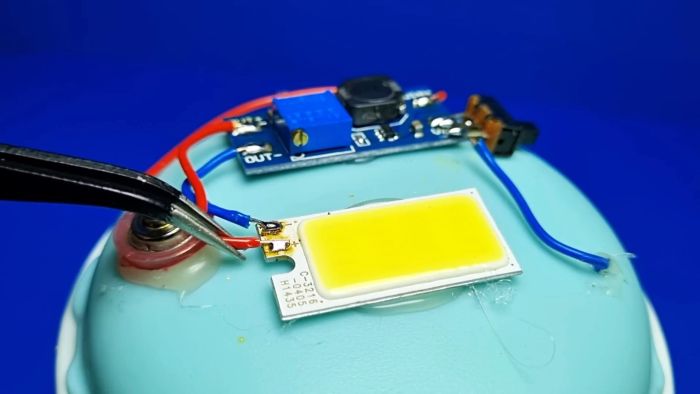

Приклеиваем светодиодную матрицу, подключаем к выходу преобразователя.
Все готово к испытанию фонаря. Щелкаем переключатель.

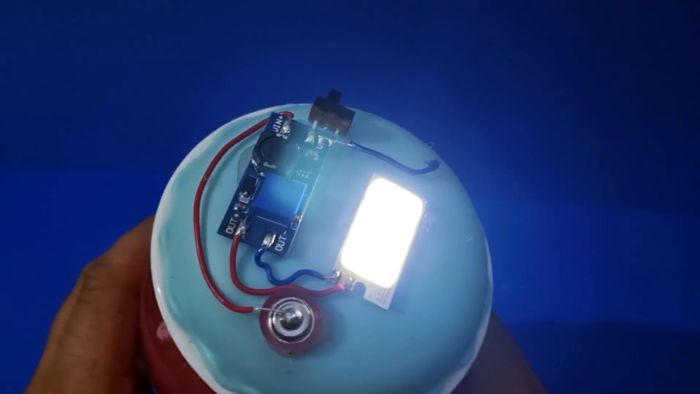

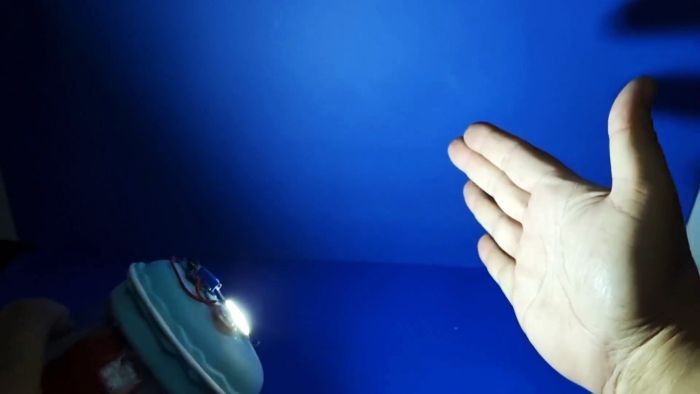

И видим яркий свет. Все работает как надо, мощности вполне хватает.
Перезаряжается данный фонарик обычной сменой соленой воды и работает до разрушения электродов.
