Далеко не всегда удобно сверлить металлические заготовки на сверлильном станке, зажимая их в тисках. При их использовании сложно позиционировать деталь в определенной точке. Гораздо удобней если ее удерживает мощный электромагнит. Сделать последний можно своими руками. Он поможет удерживать заготовки и при их шлифовке, обработке фрезером и прочим инструментом.
Материалы:
- Трансформаторы от микроволновой печи – 2 шт.;
- стальной уголок;
- труба 50 мм;
- оргстекло;
- эпоксидная смола;
- блок питания 12 В 10А
Процесс изготовления электромагнитных тисков из трансформатора микроволновой печи
![]()

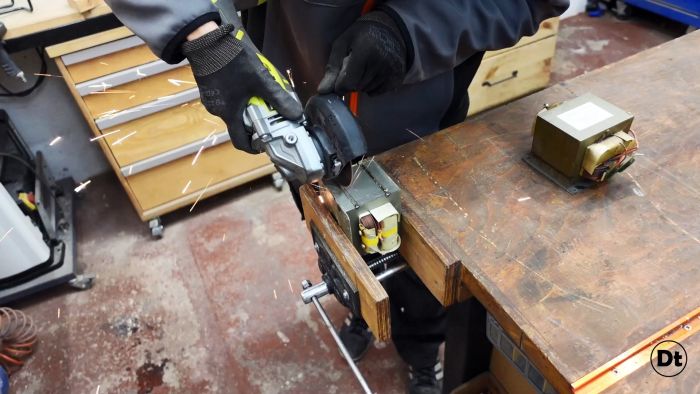

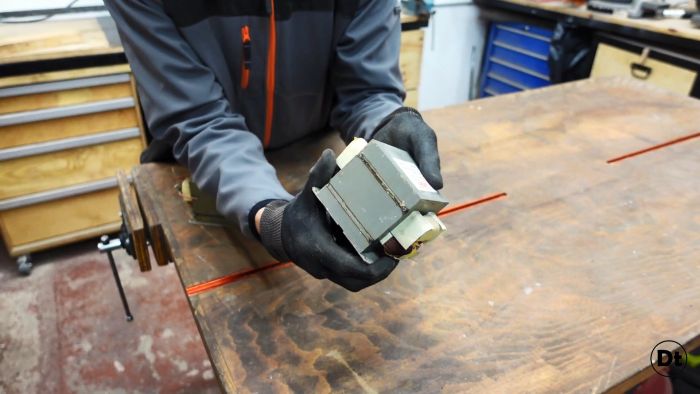

Для изготовления электромагнита нужно спилить пластины на сердечниках двух трансформаторов микроволновой печи. Для этого делается по 2 реза на швах, после чего пластины отбиваются молотком.

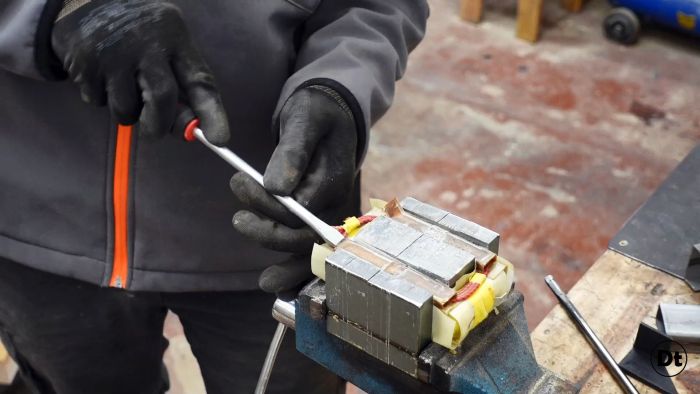

Трансформаторы укладываются на разведенные губки тисков так, чтобы упираться в них катушками. В таком положении ударами по сердечнику можно сбить его вниз, сняв тем самым катушки. Из них потребуется только первичная обмотка (первая с толстой проволоки).

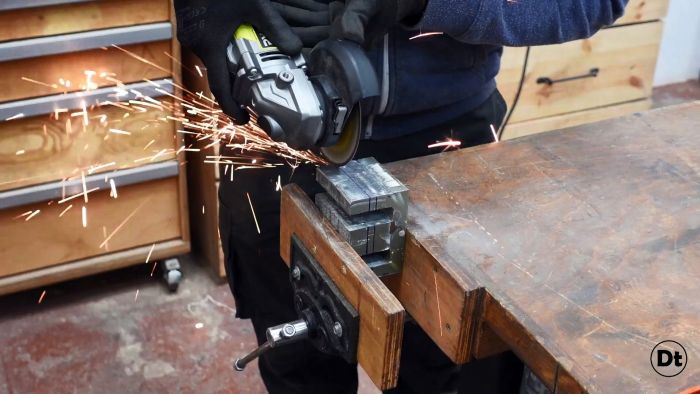

Сердечники нужно укоротить по высоте, чтобы на них можно было поставить только катушку первичной обмотки.

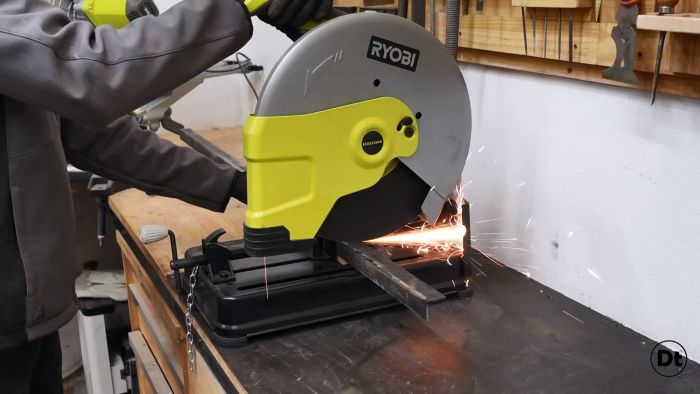

Из уголка сваривается рамка магнита.

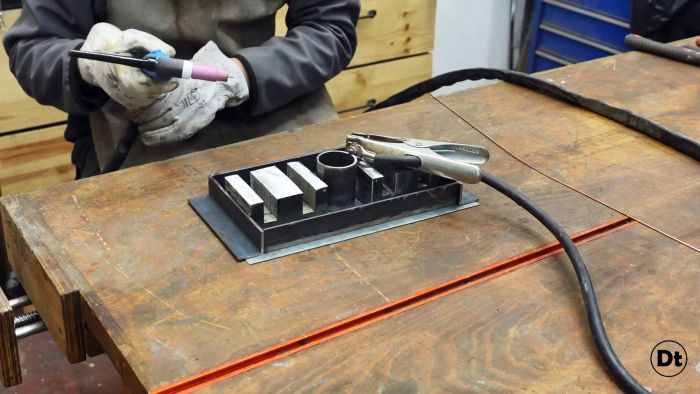

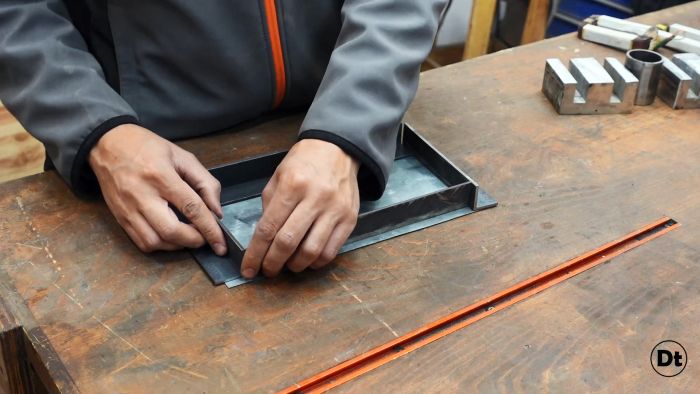

Ее нужно временно приклеить термоклеем на подошву из оргстекла. В рамку вставляются сердечники, и между ними устанавливается вертикально отрезок трубы. Чтобы он не сдвинулась, его можно временно к ним приклеить термоклеем.

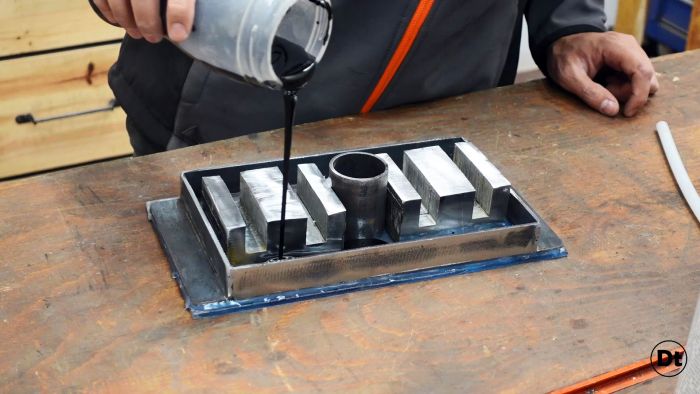

В рамку заливается немного эпоксидной смолы, чтобы вклеить сердечники и трубку.

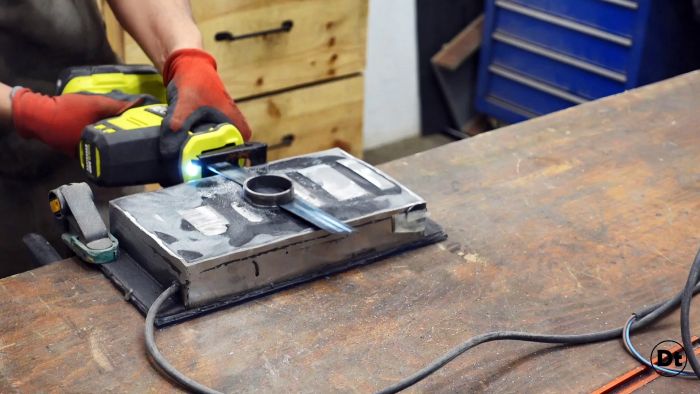

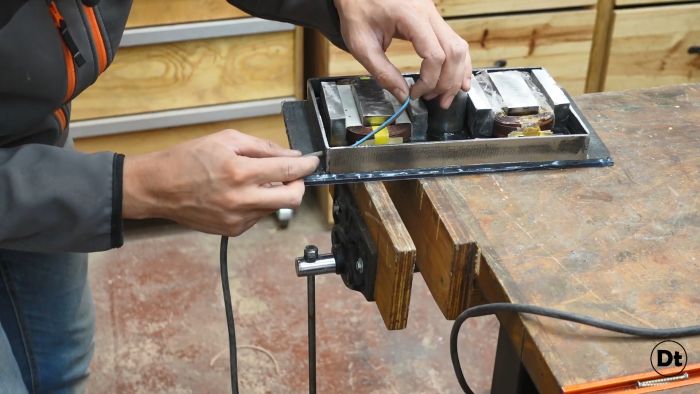

Когда состав схватится, нужно просверлить рамку, чтобы ввести в нее провод. В сердечники вставляются катушки, после чего к ним подсоединяется провод.

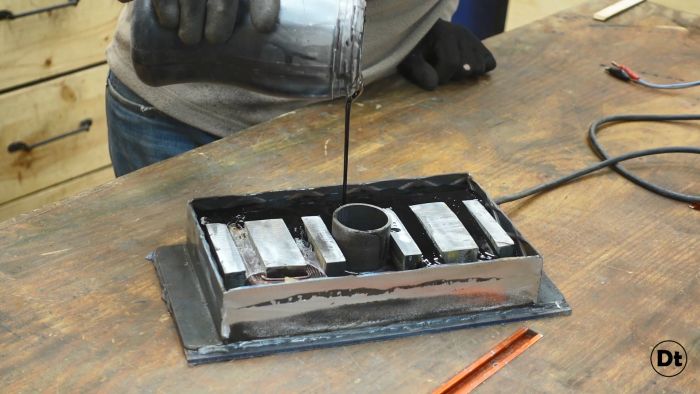

Отверстие для ввода провода герметизируете термоклеем, и рамка полностью заливается смолой. Нужно, чтобы ее высоты хватило полностью залить трансформаторы. Если же уголок узкий, то можно его нарастить, приварив полосу.

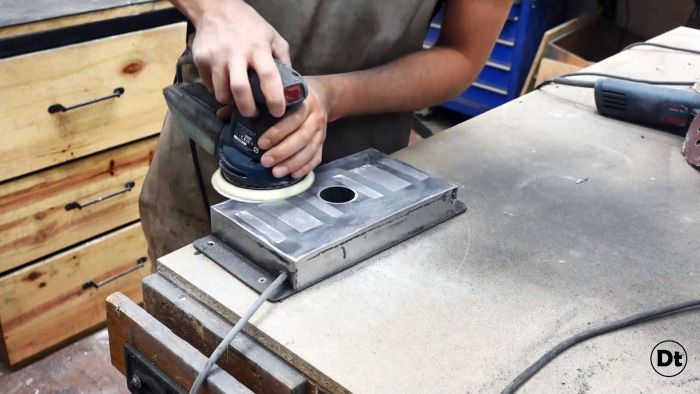

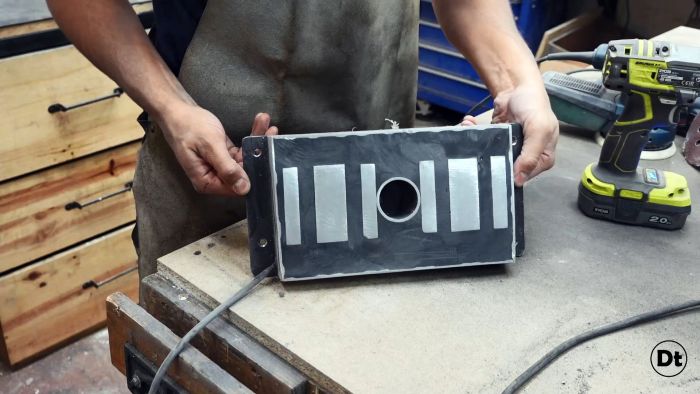

После схватывания смолы поверхность электромагнита шлифуется, чтобы убрать выступы.
После этого рамка при желании окрашивается.

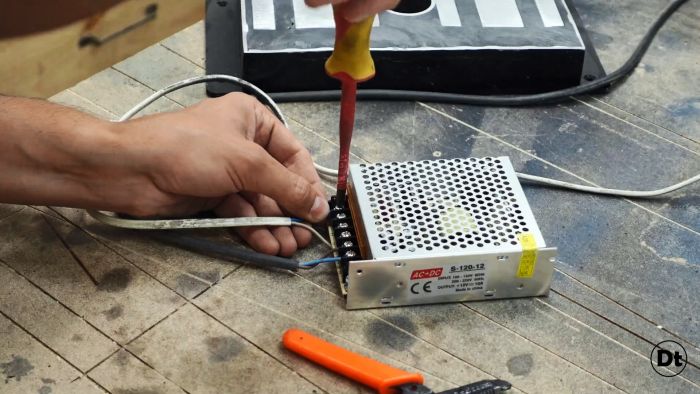

Провод от электромагнита подключается к трансформатору. В кабель питания к нему нужно врезать выключатель. С его помощью можно будет запускать, и отключать электромагнит.

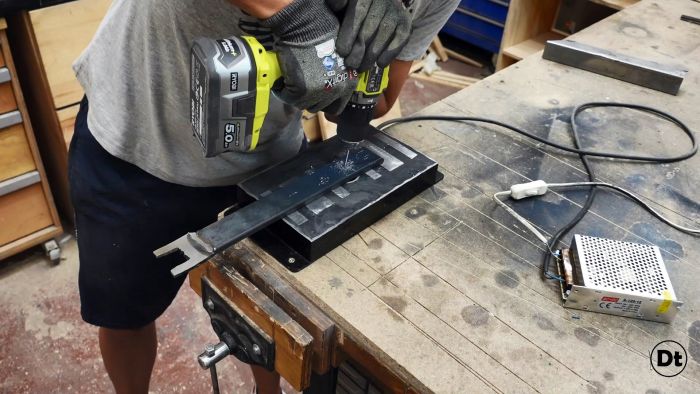

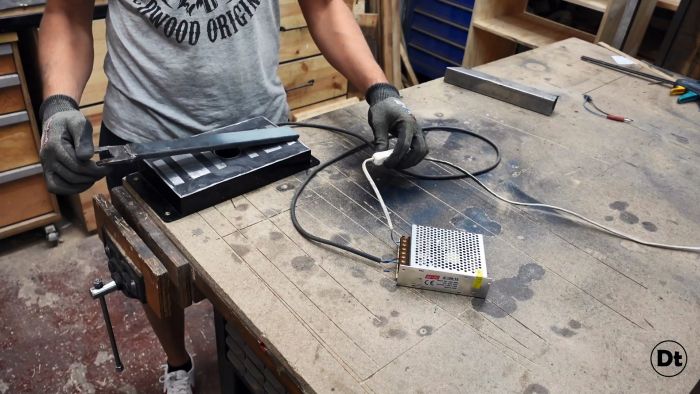

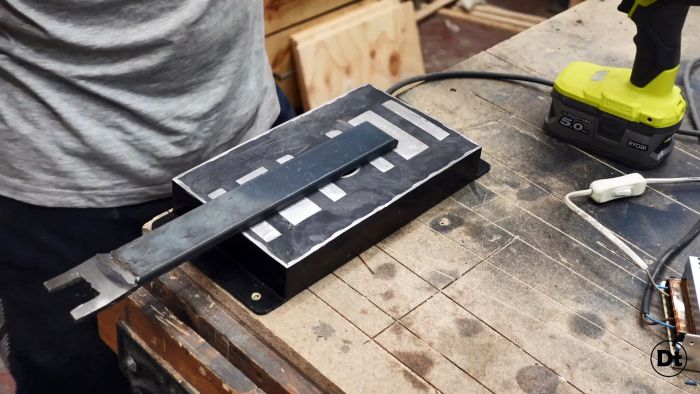

Устройство прикручивается к токарному, фрезерному станку, рабочей поверхности стола или верстака. Для этого в его углах просверливаются отверстия. Теперь при нажатии на выключатель, можно запускать магнит, намертво притягивая к нему все металлическое уложенное сверху. Трубка в центре позволят сверлить сверху, не повреждая сверлом само устройство
