Стальной гнутый и особенно горячекатаный уголок обладает большой жесткостью и механической прочностью при воздействии изгибающих усилий. Поэтому согнуть его вручную по дуге окружности довольно-таки затруднительно. Но сделав предельно простое, можно сказать, элементарное приспособление практически из металлолома, эту трудоемкую операцию можно выполнить с высокой точностью за 10-15 минут. Причем, она под силу любому физически крепкому человеку.
Понадобится

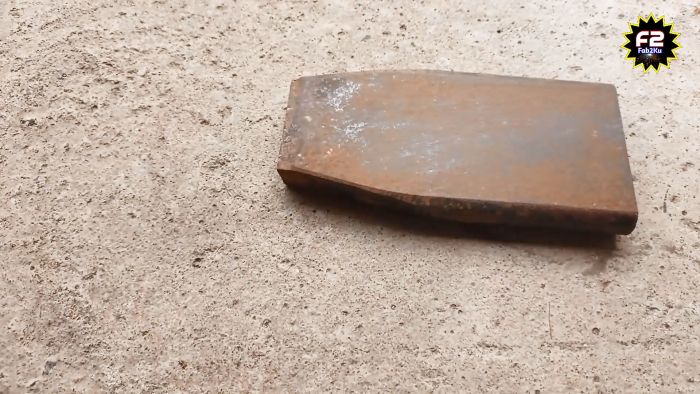

- стальная заготовка 17×70×140 мм из плиты;
- рулетка, стальная линейка и маркер;
- болгарка;
- тиски слесарные;
- отрезок железнодорожного рельса;
- сварочное оборудование;
- увесистый молоток или небольшая кувалда;
- стальной горячекатаный уголок.
Процесс изготовления приспособления и гибки на нем стального уголка

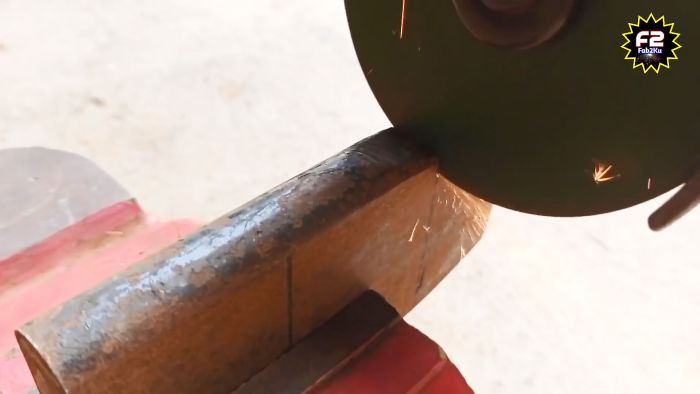

От стальной заготовки толщиной не менее 17 мм и размерами в плане 70×140 мм после разметки отрезаем болгаркой два фрагмента длиной по 50 мм.

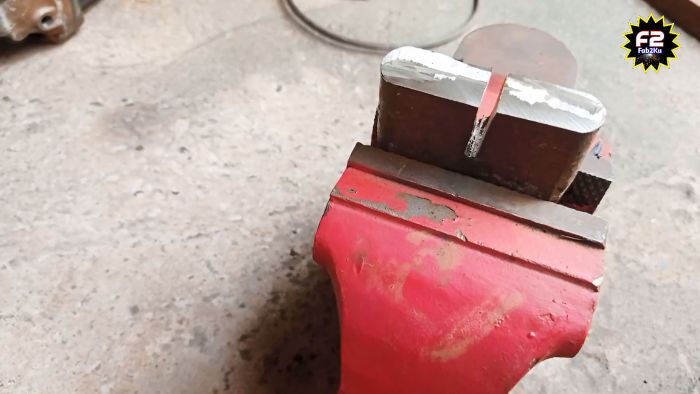

Проводим по центру двух фрагментов линию длиной 30 мм и прорезаем болгаркой пазы по разметкам шириной несколько больше толщины полки уголка, который предстоит согнуть по дуге окружности.

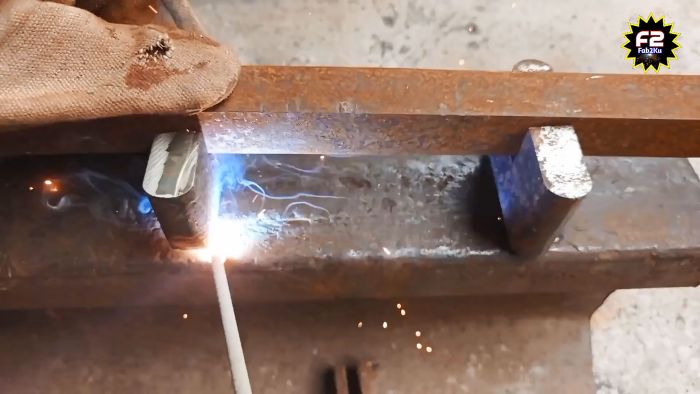

Привариваем вкруговую в поперечном направлении фрагменты с прорезями к поверхности головки железнодорожного рельса на некотором расстоянии друг от друга так, чтобы прорези были направлены вверх и были расположены на одной линии. Отбив шлак, убеждаемся, что швы получились сплошными, без пор и вкраплений шлака.

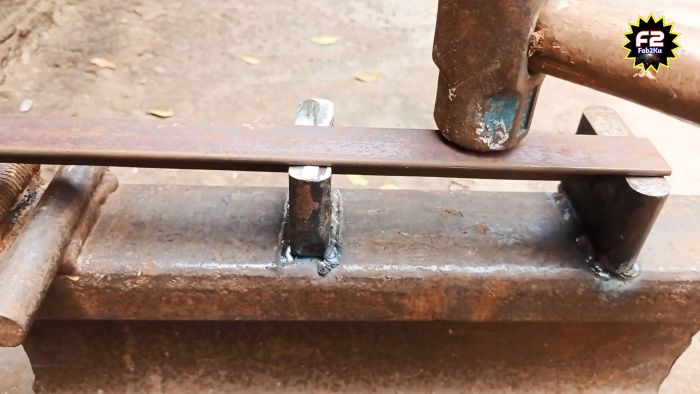

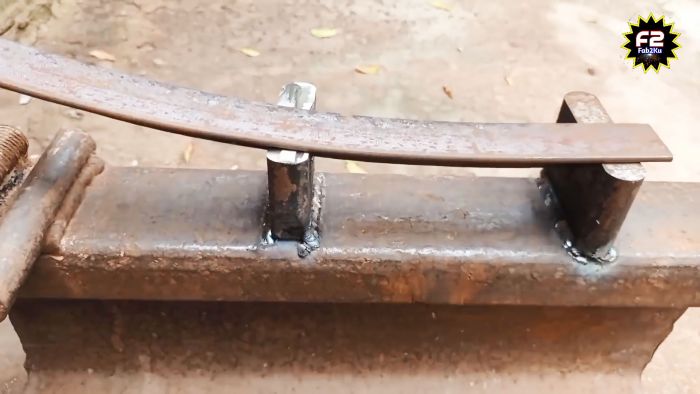

Укладываем стальной уголок одной полкой в прорези и начинаем равномерно наносить удары по верхней полке уголка преимущественно ближе к линии схождения полок и посредине между упорами с прорезью.
При этом необходимо перемещать уголок, подставляя под удары все новые его участки. Если на какой-нибудь части кривизна оказалась недостаточной, то уголок перемещаем в обратном направлении и повторяем операцию изгиба.

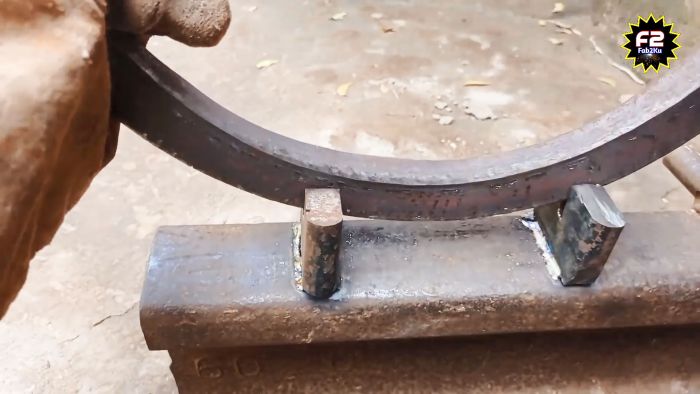

Проделав эту операцию несколько раз в зависимости от размеров уголка и степени изгиба, добиваемся запланированного радиуса изгиба.
Если направляющая полка искривилась, то укладываем уголок этой полкой на горизонтальную поверхность массивного основания и производим рихтовку тем же молотком до полного выпрямления полки.

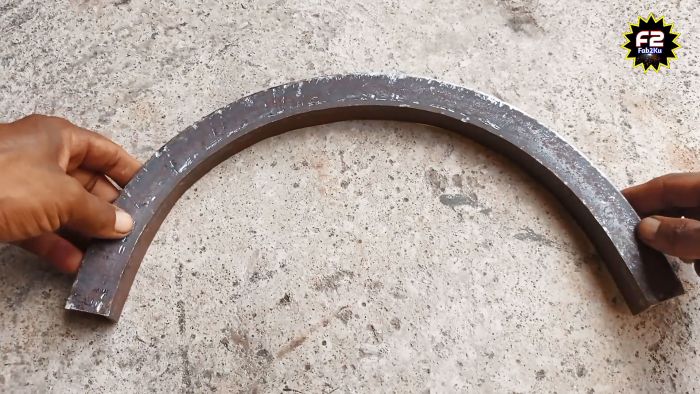

Конечно, это простое приспособление требует некоторых физических усилий и временных затрат, но результат всегда получается отменным, вплоть до получения из прямолинейного уголка дуги в половину окружности.
