Эксплуатировать FM приемник, у которого антенна представляет метровый кусок провода не всегда удобно, а в некоторых случаях порой и невозможно. Чтобы добавить комфорта при прослушивании радиоприемника, автор канала «Valery Samodelkin» показывает как построить миниатюрную, спиральную FM антенну которая обладает высокой чувствительностью, стильно выглядит и не доставляет хлопот по ее размещению.
Понадобится
- Перманентный маркер.
- Болт 6х150.
- 2 гайки и 1 соединительная гайка.
- Термоусадочная трубка.
- Провод в изоляции длиной 77 см (расстояние 1/4 длины волны FM диапазона).
- Защитный колпачок от цоколя лампочки (при покупке их выбрасывают).
Как изготовить FM антенну из маркера своими руками

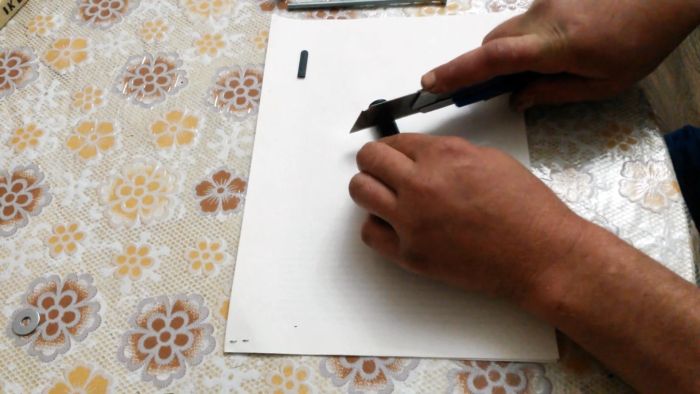

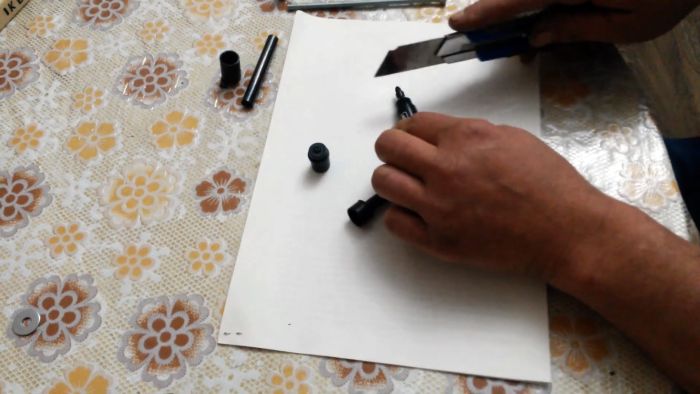

Берем маркер и при помощи канцелярского ножа подрезаем верхнюю часть копачка.
В результате чего верхнее широкое кольцо отпадает и появляется заостренная поверхность.

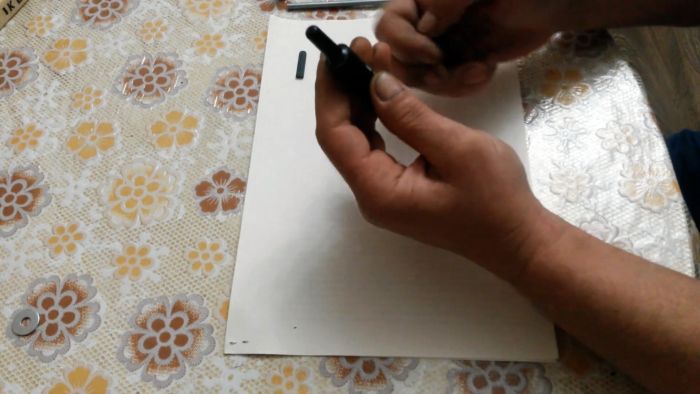

Корпус разбираем, удаляем красящий стержень. Пишущий наконечник подрезаем и удаляем.

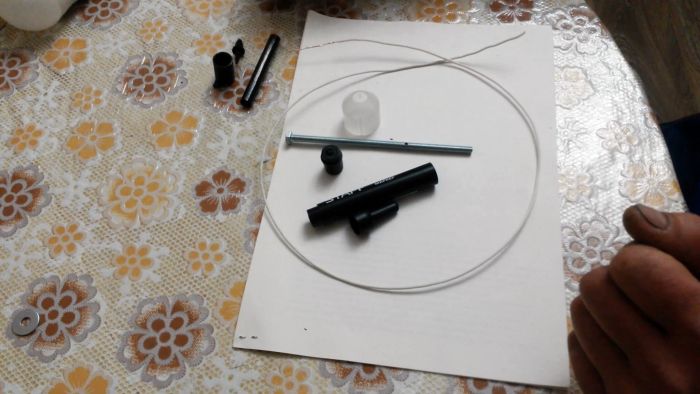

Комплект для сборки готов.
Болт сверлим сверлом 2 мм по средине. Одеваем на него термоусадку, чтобы закрыть часть от шляпки до отверстия.

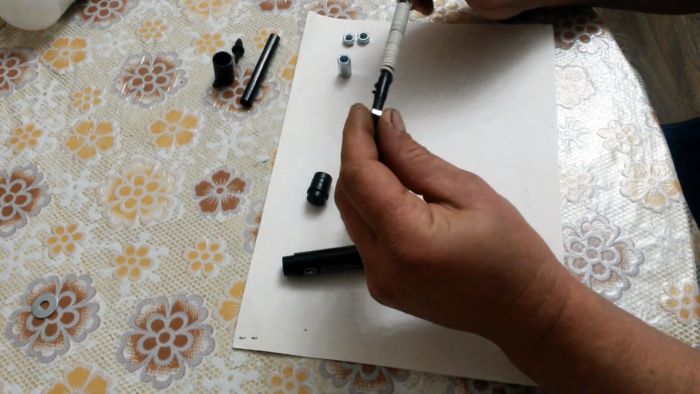

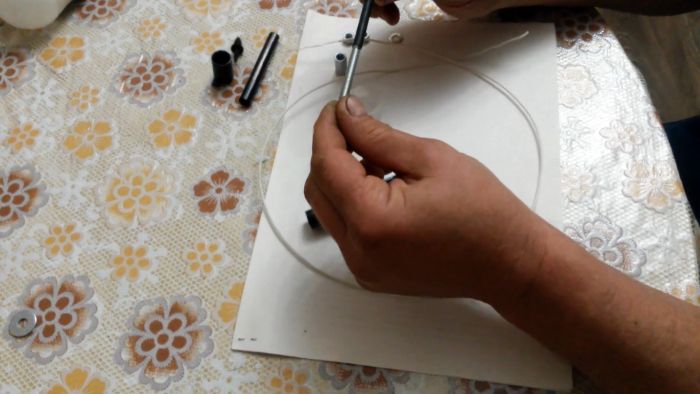

Провод оголенной частью вставляем в отверстие и закручиваем для хорошего контакта. Изолируемую часть провода наматываем виток к витку на болт на сторону с термоусадкой.

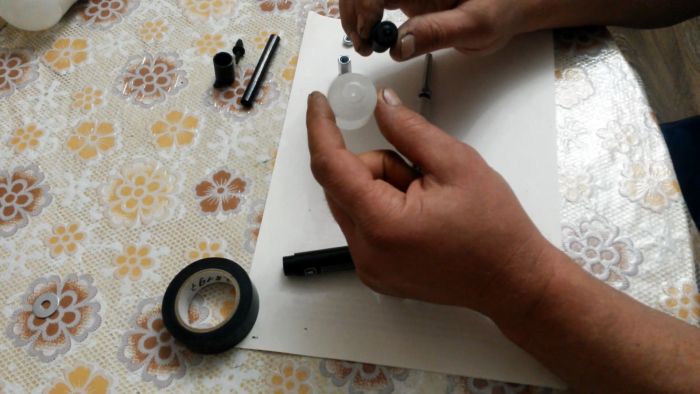

Задний колпачок от маркера и защитный колпачок от лампочки просверлим в центре под болт.

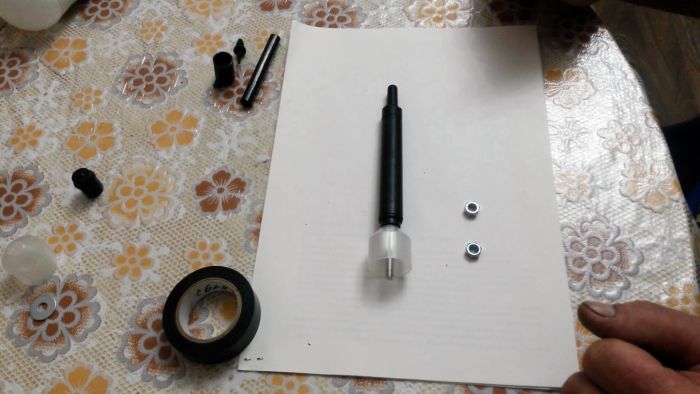

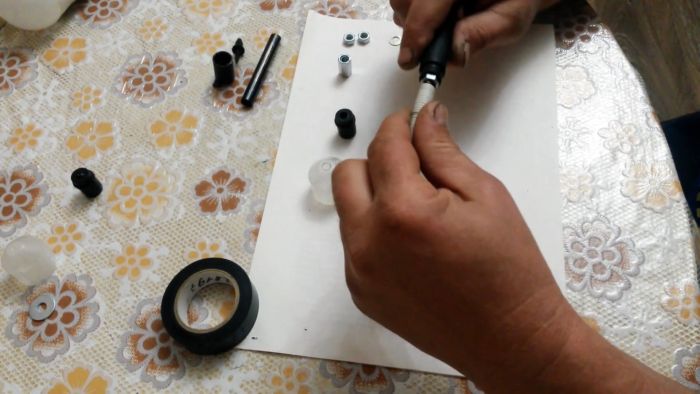

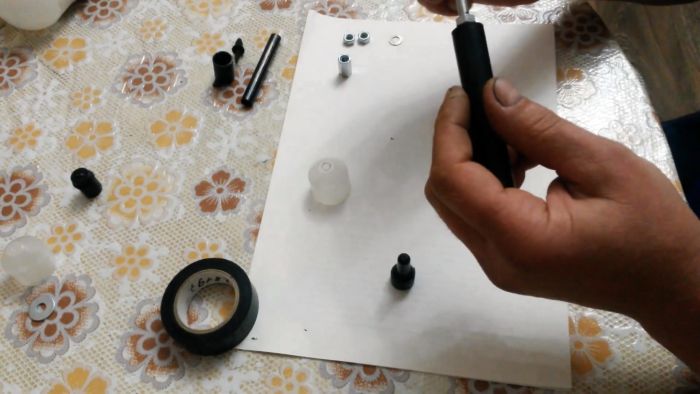

Собираем антенну. В корпус маркера вставляем болт с накрученным проводом.
Фиксируем гайкой.

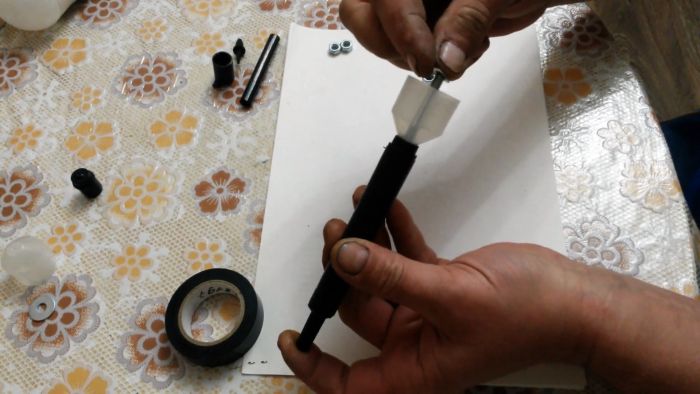

С одной стороны приклеиваем на супер клей зауженный колпачок, а с другой надеваем колпачок от лампочки и фиксируем длинной гайкой.
Растворителем стираем название с корпуса.

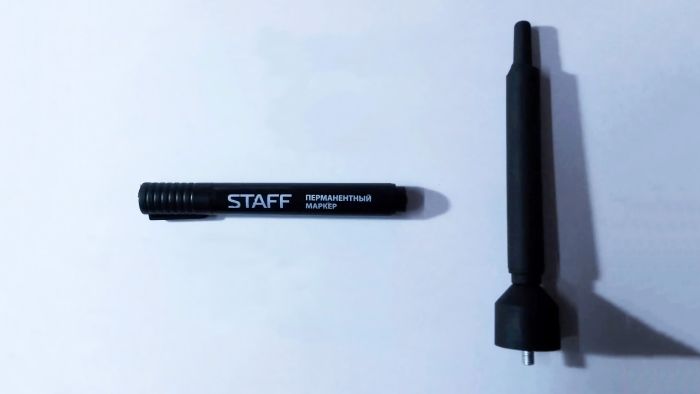

Красим все в черный цвет.

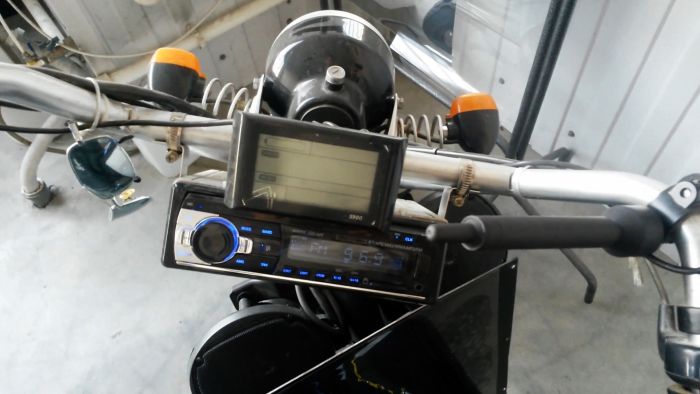

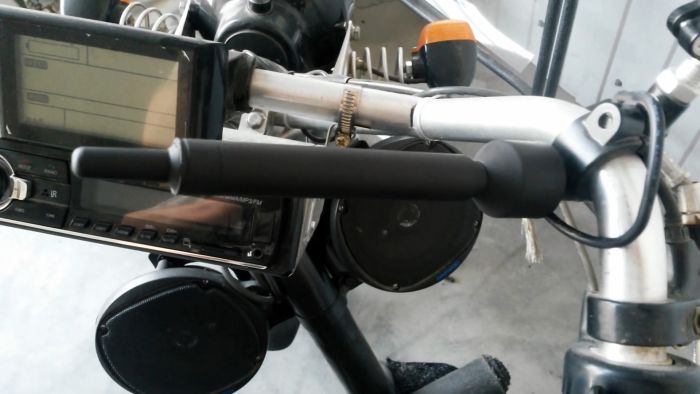

Устанавливаем на мотоцикл.
Прием отличный! Даже поворот руля не вносит помех.
Данная антенна гораздо чувствительнее обычного длинного куска провода.
Такую мини антенну можно сделать не только для мотоцикла, но и для машины или просто для домашнего музыкального центра.
