Самостоятельное изготовление чертилки по металлу из обломка сверла

Самостоятельное изготовление чертилки по металлу из обломка сверла

вКак это сделано / Свежее

Чертилка (скрайбер или Scriber) – это инструмент для разметки металлических поверхностей. Такие изделия разнообразного исполнения выпускаются промышленностью и в качественном отношении они сильно различаются. Чтобы зря не тратить деньги, его можно изготовить самому даже при невысокой квалификации и без дорогостоящих материалов.

Понадобится для изготовление скрайбера

Для этого подойдет болт с шестигранной головкой TVS диаметром 10 мм, длиной 150 мм и сверло из стали HSS 3 мм твердостью 60-62 HRC. Также нужны будут следующие инструменты и материалы:

  • тиски;
  • болгарка;
  • вертикально-сверлильный станок;
  • набор напильников по металлу;
  • дрель;
  • керн и молоток;
  • суперклей.


Процесс изготовления чертилки по металлу

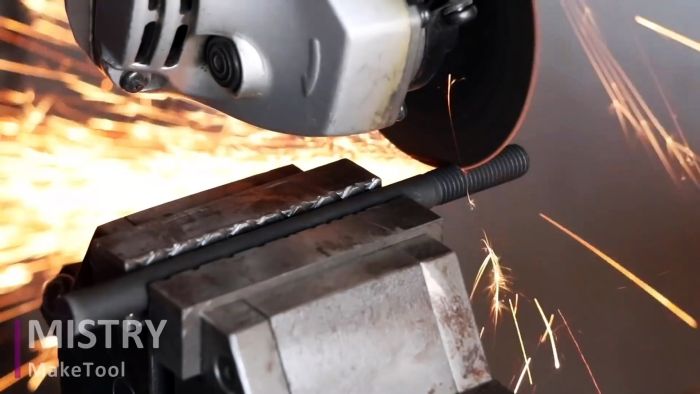

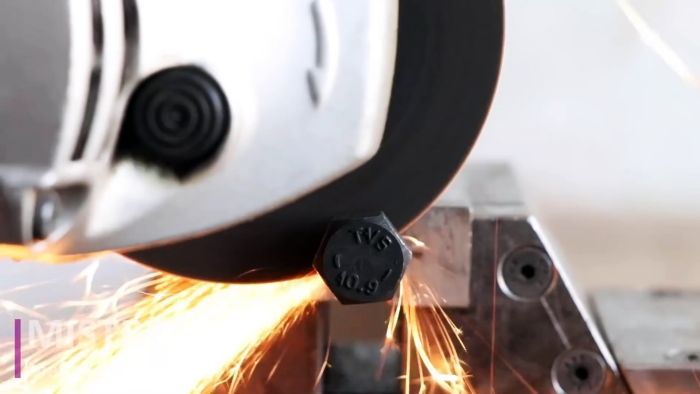

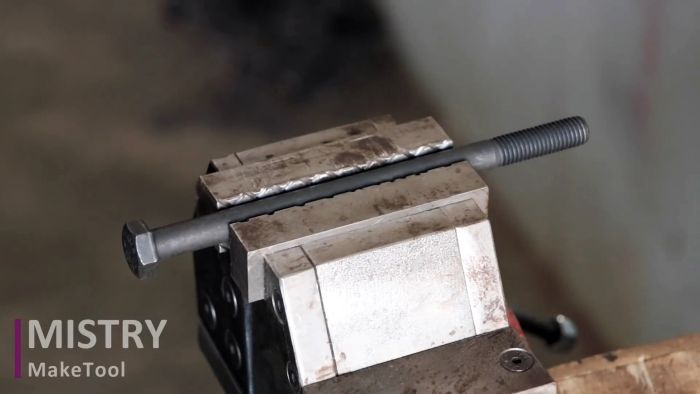

Зажав болт в тиски, отрезаем головку и большую часть резьбы.

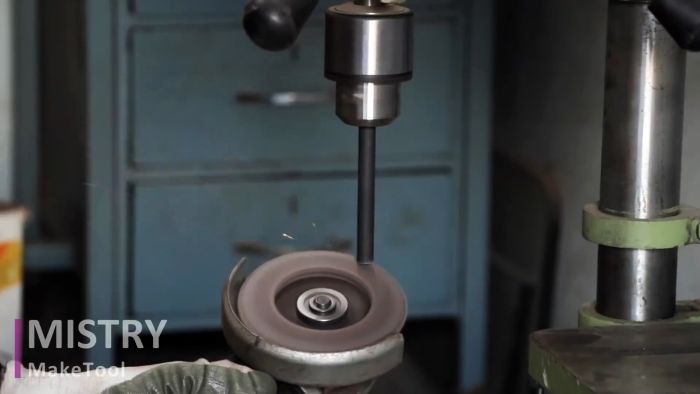

Вставляем стержень болта в патрон сверлильного станка, включаем его и болгаркой скругляем торец, образовавшийся после удаления головки.

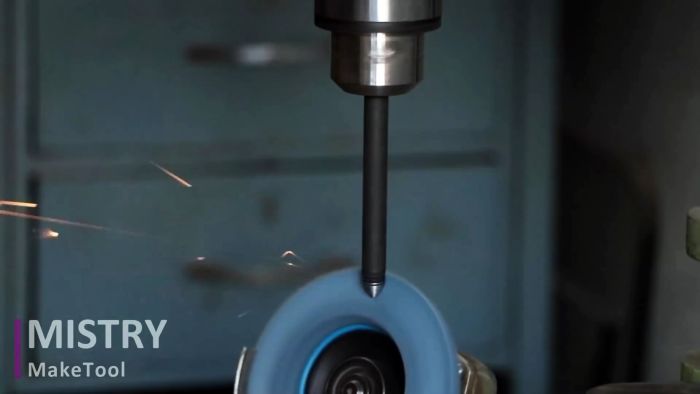

Переворачиваем болт и формируем на месте оставшейся резьбы конус и притупляем его острие.

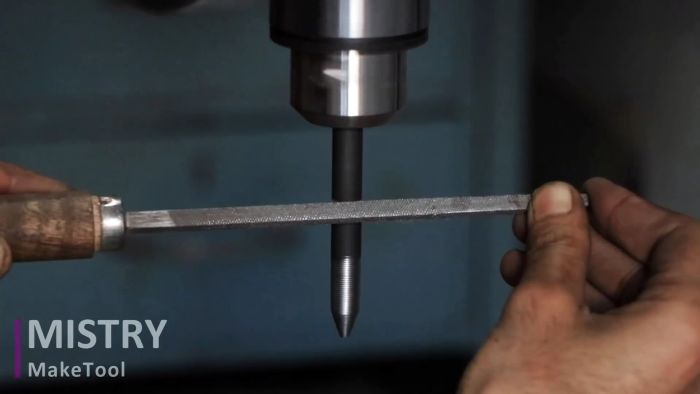

Напильником подправляем конус и выполняем два пояска на стержне для удобства в дальнейшем удерживания инструмента пальцами. Окончательно формируем другой торец.

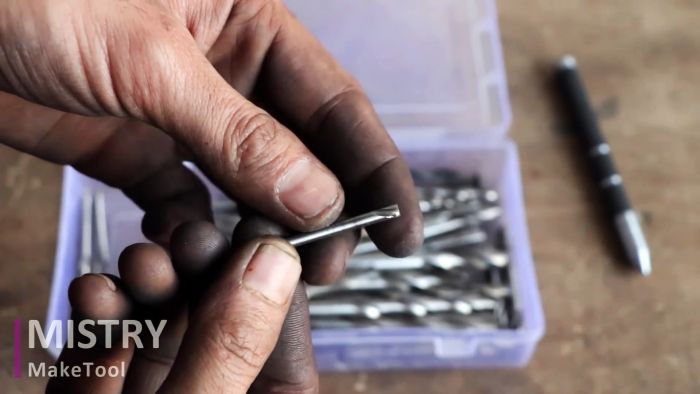

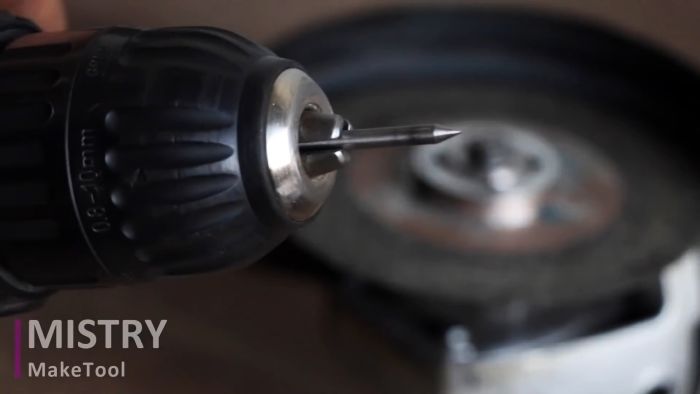

Зажимаем в патроне дрели сверло (сломанное) из стали HSS диаметром 3 мм и формируем рабочую часть в виде острого конуса. Наконечник также можно сделать из карбида кремния или вольфрама.

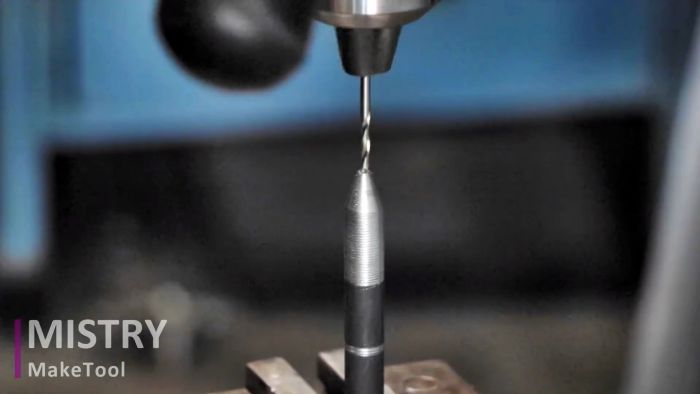

Затупленный конус болта накерниваем и сверлим осевое отверстие диаметром 3+ мм и глубиной около 25 мм.

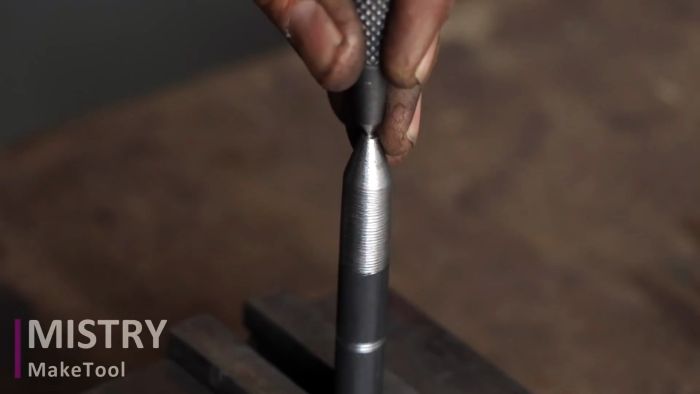

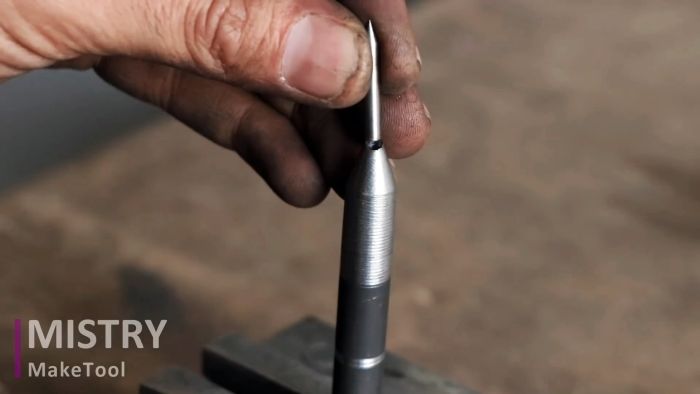

Выдавливаем в него капельку суперклея и вставляем крепежной частью заостренное сверло.

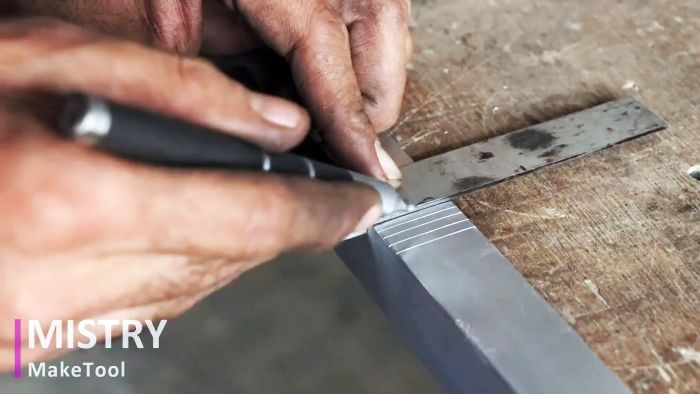

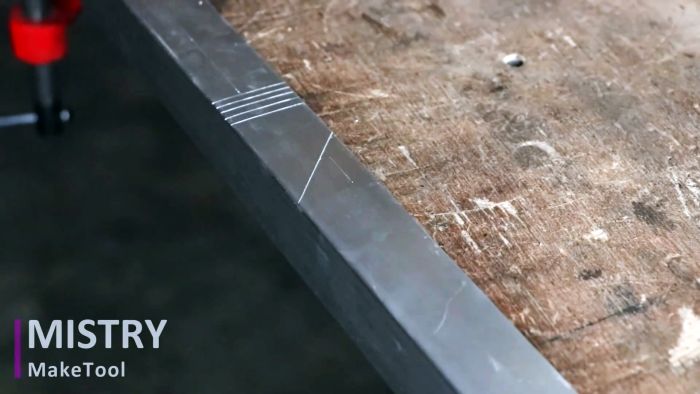

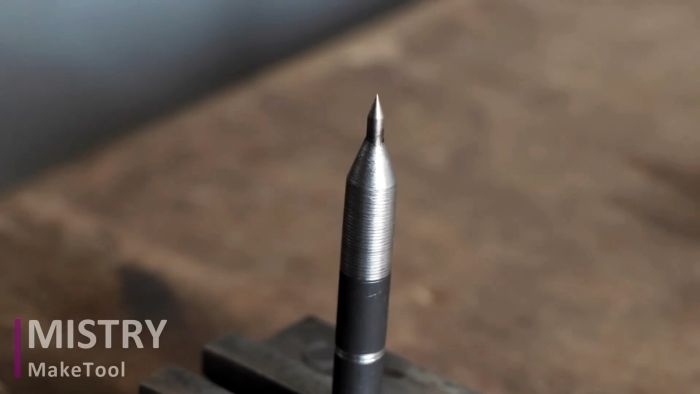

Скрайбер полностью готов к работе как по мягкому металлу, так и стали.
