На повестке дня - радиоприемник Лидия-80. Этот приемник прямого преобразования весьма популярен в интернетах. Работает в диапазоне 80 м, но есть версия на 40 м. Различия в номиналах входных цепей. Его конструкция настолько проста, что он используется в коммерческих целях в виде конструкторов для самостоятельной сборки. Но при своей простоте он весьма неплох. Вот и настала моя очередь его собрать. Закупив все необходимое началась сборка.

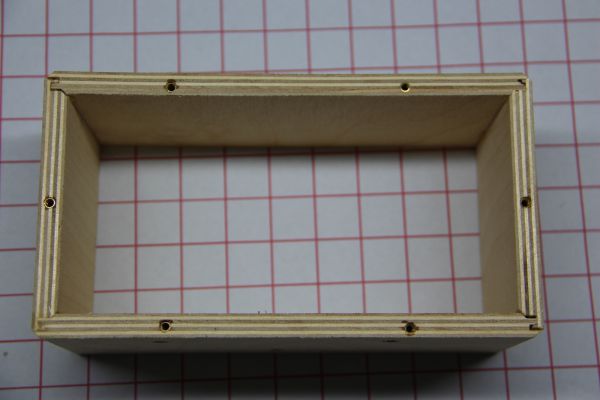

Корпус по традиции из фанеры. Для соединения была использована фреза углового сращивания. Она позволяет стыковать заготовки под углом 90 градусов, а благодаря бОльшей склеиваемой поверхности соединение получается крепче. Для крепления "морды" я использовал латунные врезные гайки, для уверенности посаженные на клей.

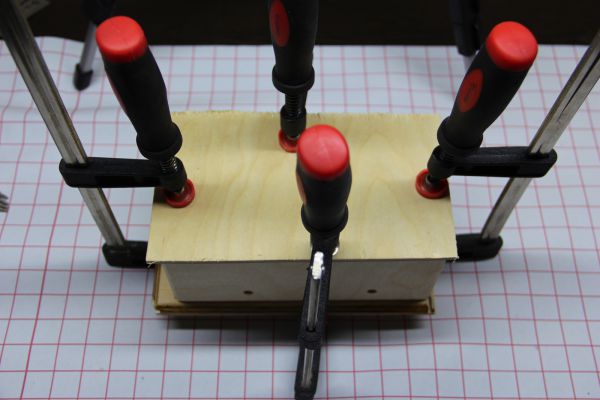

Задняя крышка изначально была вырезана немного большего размера и после склеивания была обработана обгонной фрезой. Это позволяет не вымерять размеры детали, а подогнать ее уже по факту размера корпуса. Очень удобно. Два слоя акрилового лака и коробка готова.

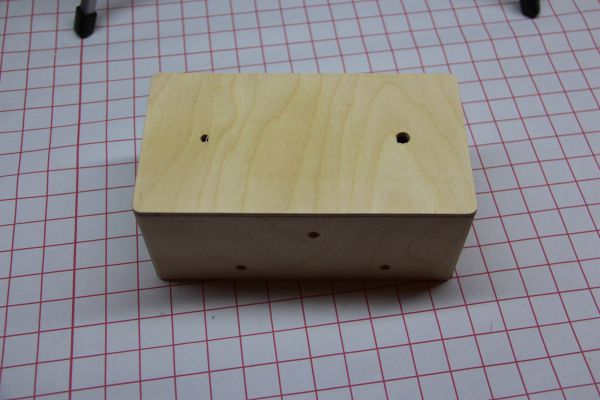

Два отверстия под антенну и питание.

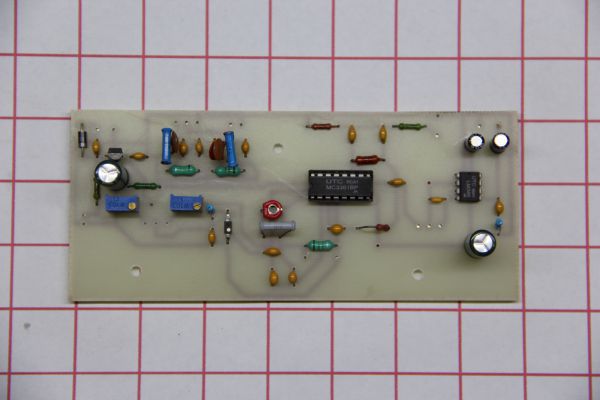

Плата приемника

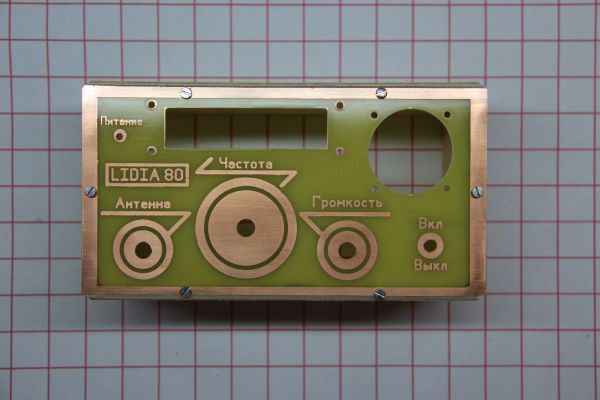

Морда изготовлена из текстолита. После вырезания всех отверстий медь была отполирована и покрыта лаком.

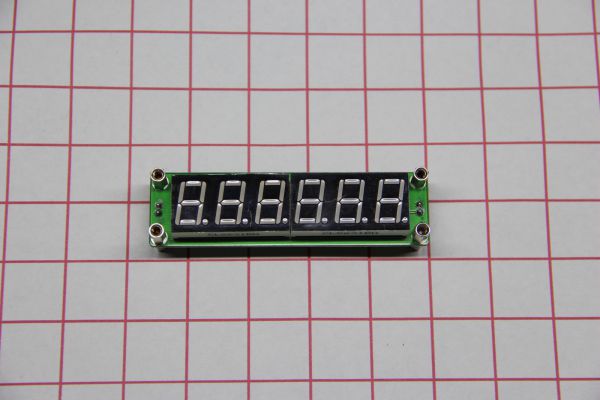

Для измерения частоты настройки я использовал китайский частотомер. Он измеряет в диапазоне 0.1-65 МГц. Питается от 12 В.

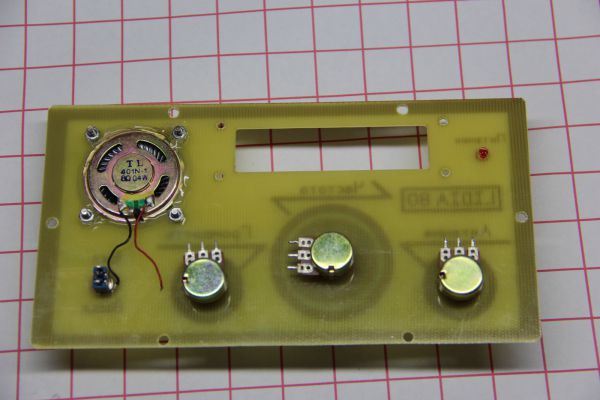

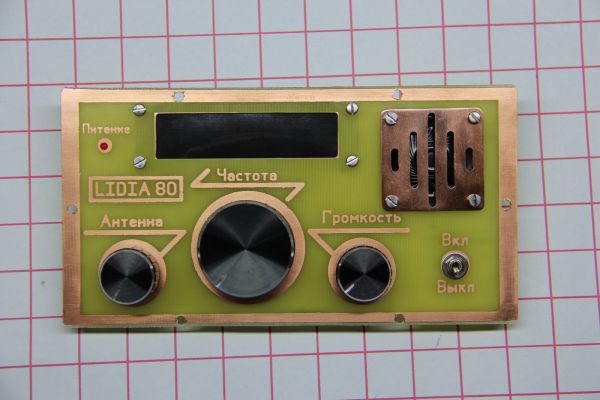

Вот так выглядит морда в сборе. В качестве светофильтра использована пленка для принтера с нанесенным тонером. Малогабаритный динамик был взят из нерабочего приемника. Для настройки на частоту в идеале нужно использовать многооборотный резистор. У меня была пара таких резисторов, но они оказались плохого качества. Контакт внутри был плохой и из-за этого частота постоянна скакала. Пришлось использовать обычный резистор, а плавность настройки компенсировать увеличением ручки.

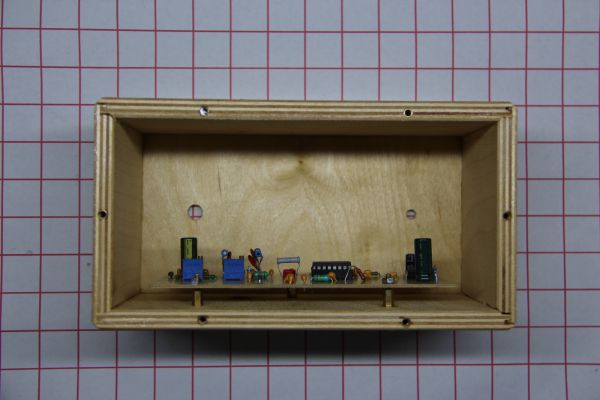

Плата установлена латунные стоики.

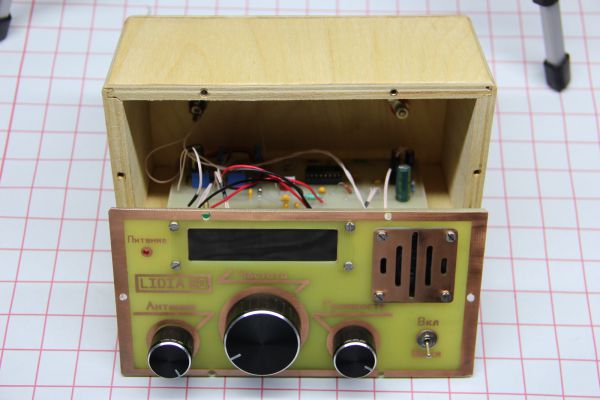

Так выглядит внутренний монтаж уже собранного приемника.

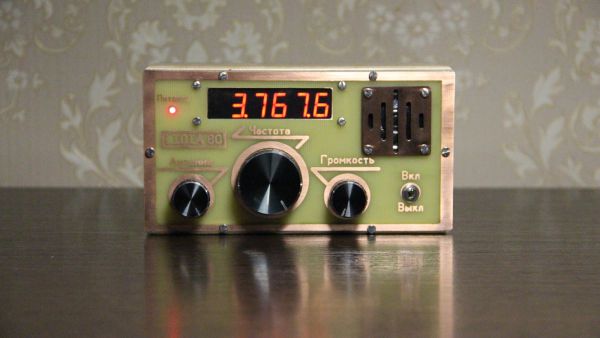

И вот все в сборе. Принимаемые частоты от 3.6 до 3.76 МГц. Это соответствует голосовому участку диапазона 80 м. Кроме громкости и частоты есть регулировка уровня сигнала антенны. В качестве антенны провод спущенный с пятого этажа до уровня первого. Городские условия далеко не идеальны для приема в КВ диапазоне, но тем не менее приемник показал себя неплохо. Пример работы в видео.
