Конструкция данной антенны выгодно отличается своей простой, малогабаритностью и неплохой чувствительностью. Простота достигается за счет отсутствия согласовательных контуров, а высокая чувствительность за счет построения конструкции по типу фрактальной антенны. В результате чего получается устройство с малым размером и широким диапазоном приема.
Данный образец отлично работает как в помещении так и вне его.
Понадобится для построения антенны
- Основание: деревянный брусок или пластиковый прямоугольник.
- Одножильный провод или проволока диаметром 1,5-3 мм.
- Саморезы с шайбами.
- Кусок экранированного провода со штеккером.
Изготовление антенны для цифрового ТВ своими руками
Чертеж антенны с размерами выглядит так:
Плечи вибратора будут изготовлены из толстого медного провода. Снимаем изоляцию с проводов при помощи канцелярского ножа.
Бреме кусок провода и по линейке делаем метки для сгиба.

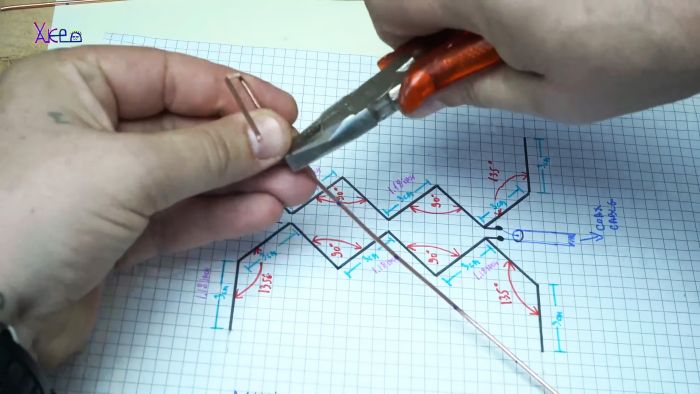

Сгибаем плечи антенны при помощи плоскогубцев.
Нужно сделать два одинаковых плеча антенны. Для проверки точности прикладываем к чертежу.

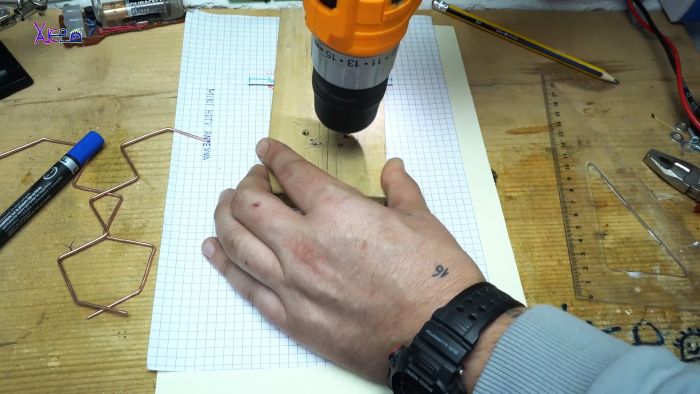

В деревянном основании сверлим отверстия под саморезы.

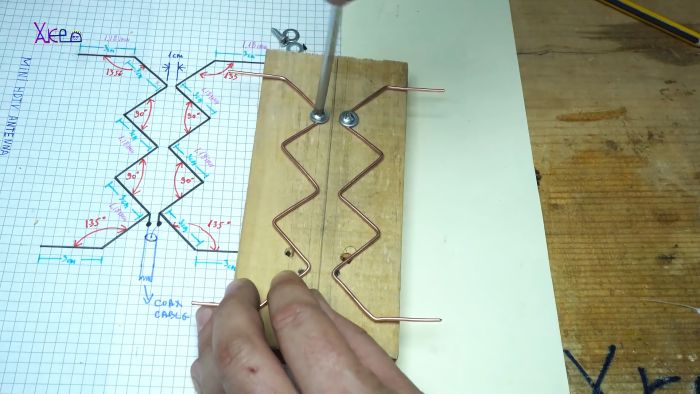

Устанавливаем плечи вибратора, фиксируем саморезами.
Снизу приворачиваем провода кабеля со штеккером.
Антенна готова к работе
Испытания антенны в действии

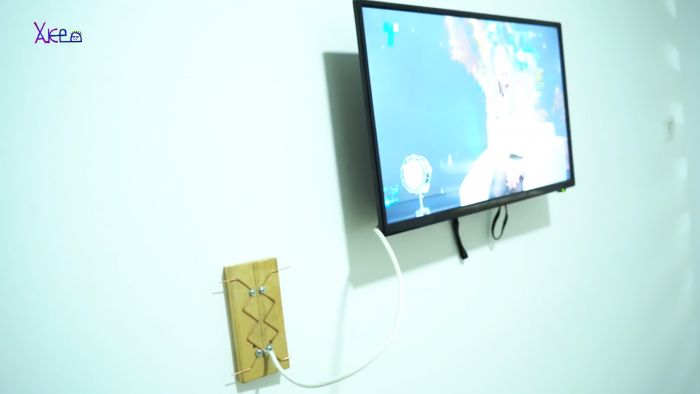

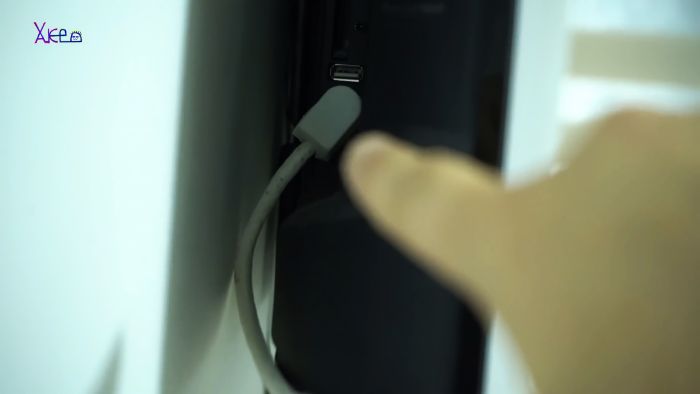

Включаем в гнездо телевизора. Антенну располагаем вертикально, можно повесить на стену.
Производим автоматическую настройку.
И в итоге получаем отличную и рабочую антенну. Конечно, запредельной чувствительности ждать от нее не стоит, но хороших результатов добиться все же можно. Учитывая сегодняшнюю стоимость антенн - это вполне хороший вариант сэкономить приличную сумму.
