На даче или подворье сетка-рабица может понадобиться для самых разных целей. Чтобы не тратиться на покупку, сделаем простой станок с ручным приводом для ее плетения из стальной проволоки, что позволит сэкономить немало денег. Металл для изготовления станка можно найти у себя в мастерской или на свалке. Также надо уметь обращаться с простыми инструментами по металлу.
Понадобится
Материалы:
- отрезок стальной трубы;
- стальные полосы разной толщины;
- болты, шайба и гайки;
- стальная проволока.
Инструменты: болгарка, дремель, сверлильный станок, наждачная бумага, сварочный аппарат, пассатижи и кусачки, двухцветная краска и др.
Процесс изготовления ручного станка для плетения сетки-рабицы

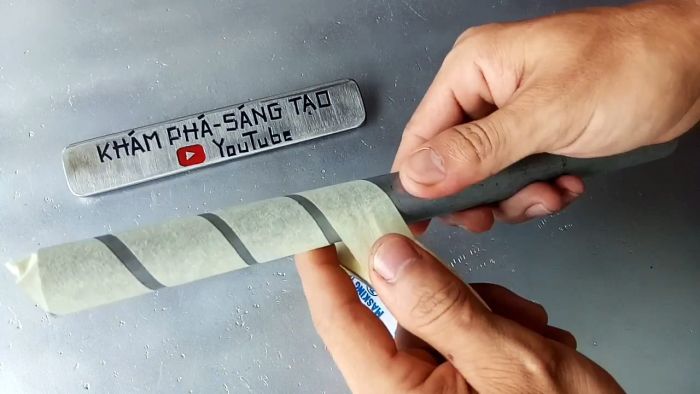

Обматываем круглую трубу 5-6 раз бумажным скотчем по винтовой линии, оставляя между витками узкий зазор. Главное – выдержать одинаковый угол наклона намотки и постоянную ширину зазора.

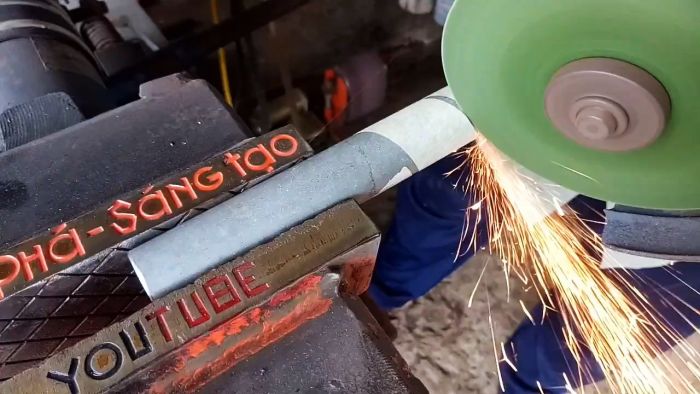

С помощью болгарки выполняем сквозную винтовую линию на поверхности трубы по заданной скотчем траектории, который после завершения резки удаляем.

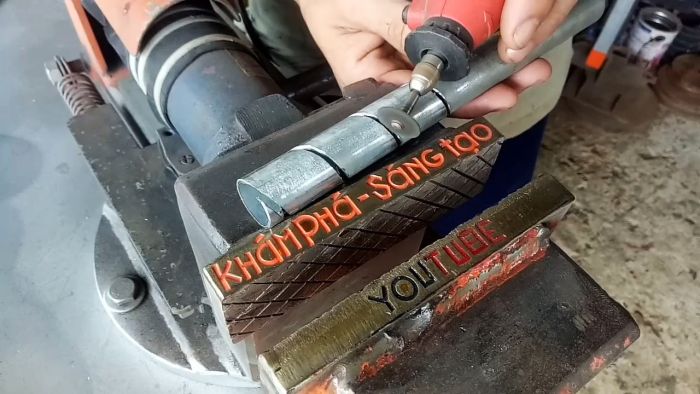

Снимаем дремелем с винтовой линии заусенцы и закругляем наружные кромки.

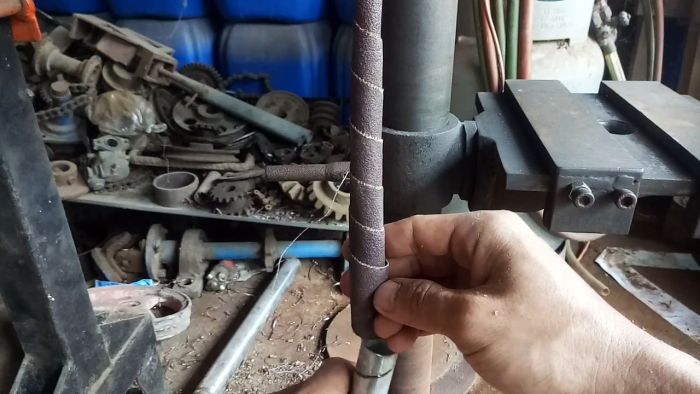

Для обработки трубы изнутри скатываем в трубочку наждачную бумагу, один конец которой закрепляем в патроне сверлильного станка, а второй, потянув вниз, вставляем в трубу.

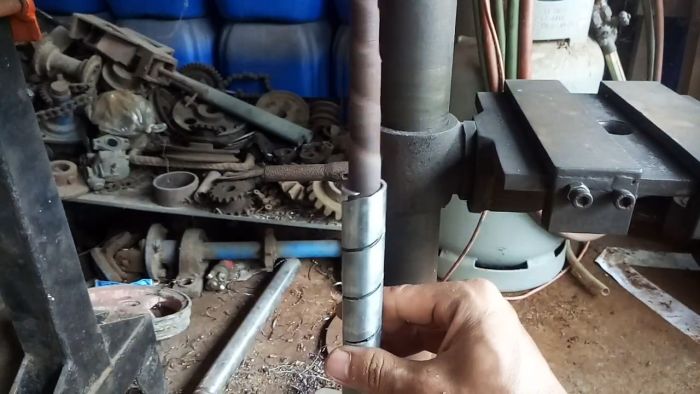

Включаем станок, и удерживая трубу от самопроизвольного вращения, придаем ей возвратно-поступательные движения по вертикали. В итоге наждачка снимает заусенцы и сглаживает кромки с внутренней стороны винтовой нарезки.

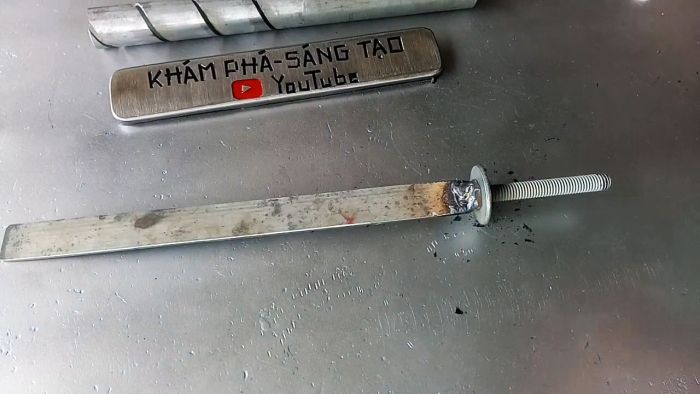

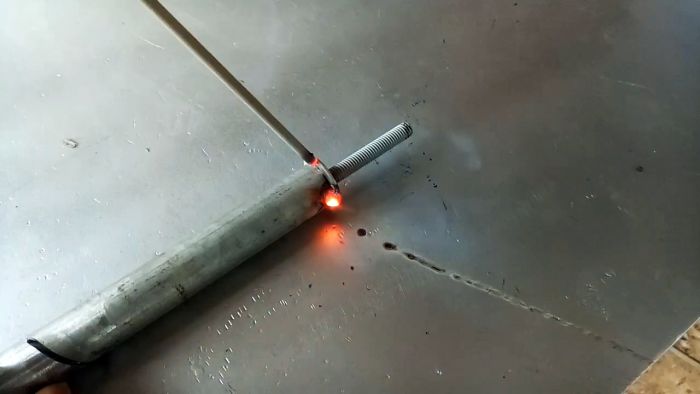

Вырезаем полосу по ширине чуть меньше внутреннего диаметра трубы, но немного длиннее. К одному концу полосы привариваем за головку болт в продольном направлении. Надеваем на болт шайбу и накручиваем гайку.
Вставляем полосу в трубу, упираем шайбу в конец трубы, тянем полосу за болт «на себя» и в таком положении привариваем шайбу к торцу трубы.

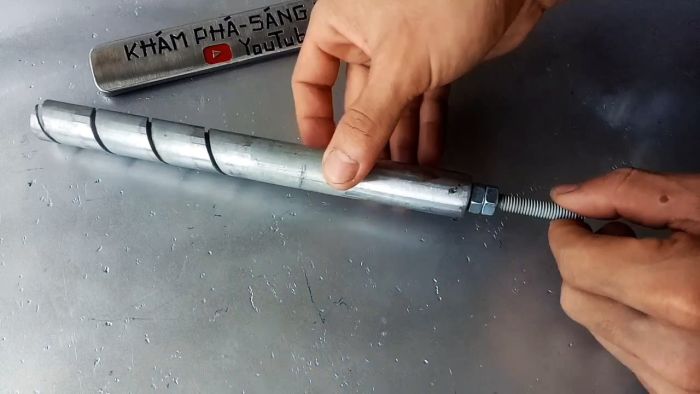

Удаляем болгаркой выступающую над поверхностью трубы кольцевую часть шайбы. Навинчиваем гайку на болт без упора в торец трубы. Второй гайкой контрим первую, прижимая их друг к другу гаечными ключами.

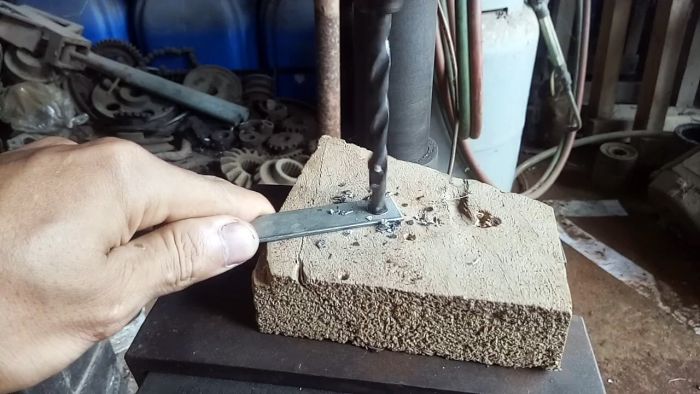

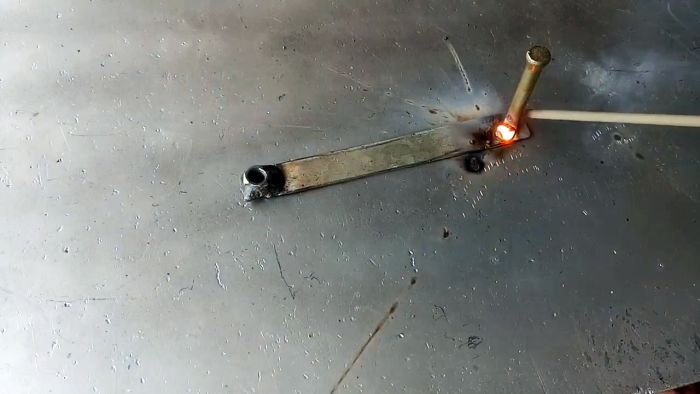

В узкой стальной полоске сверлим на конце отверстие и привариваем гайку, к другому концу полосы с той же стороны, что и гайка, привариваем вертикально стержень.
Слегка изгибаем полосу в двух местах так, чтобы гайка и основание стержня располагались в двух разных параллельных плоскостях.

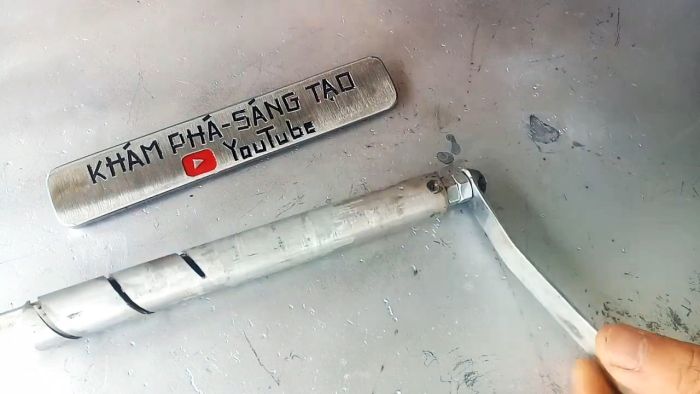

Вкручиваем конец болта, приваренного к полосе внутри трубы, в гайку полосы со стержнем, который при этом должен быть снаружи.

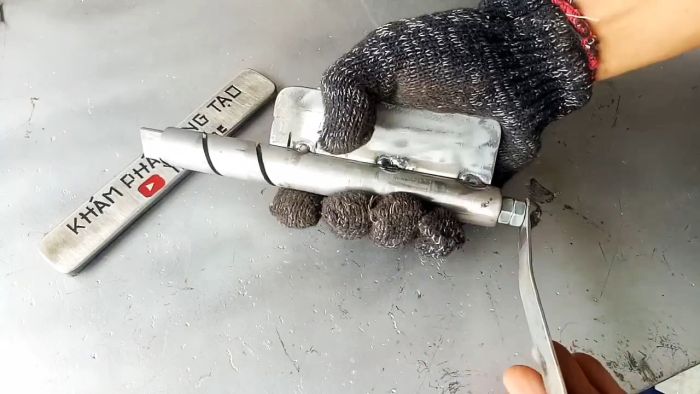

К трубе между винтовой линией и ее торцом привариваем тангенциально снаружи прочную пластину достаточной толщины.

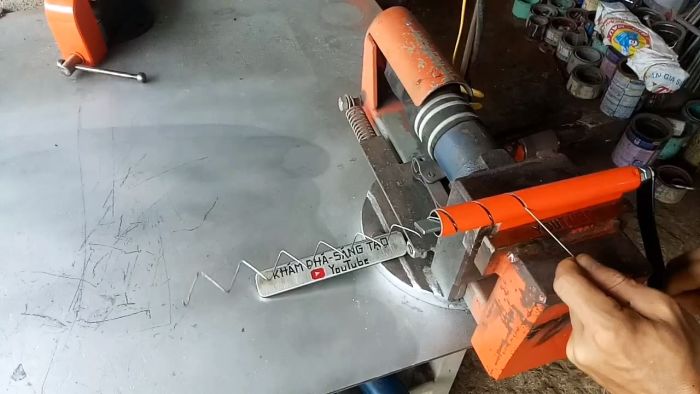

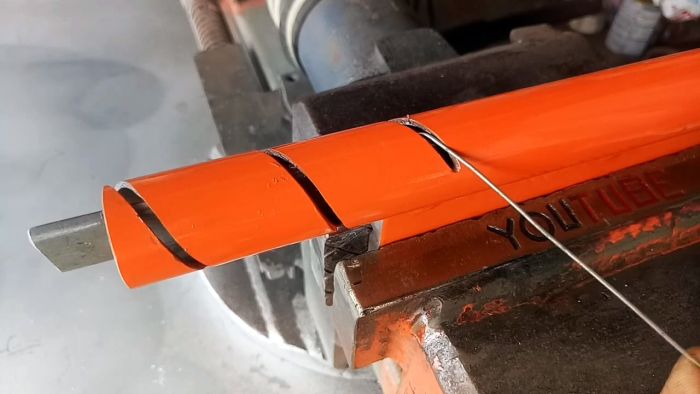

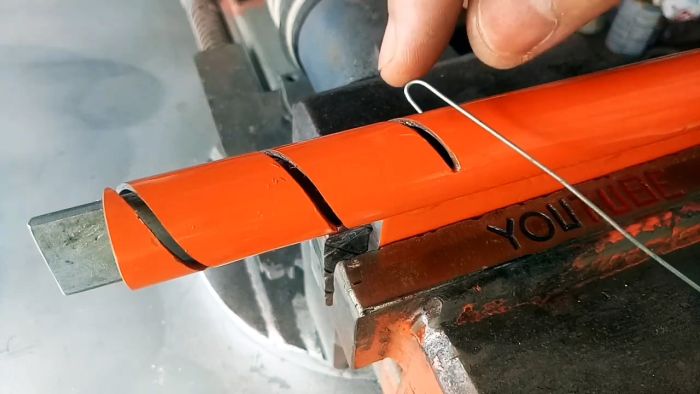

После окраски ручной станок готов к работе. Закрепляем его за силовую пластину в тиски. Сгибаем конец проволоки крючком и через начало винтовой линии на трубе накидываем на ребро полосы и ручкой вращаем пластину.

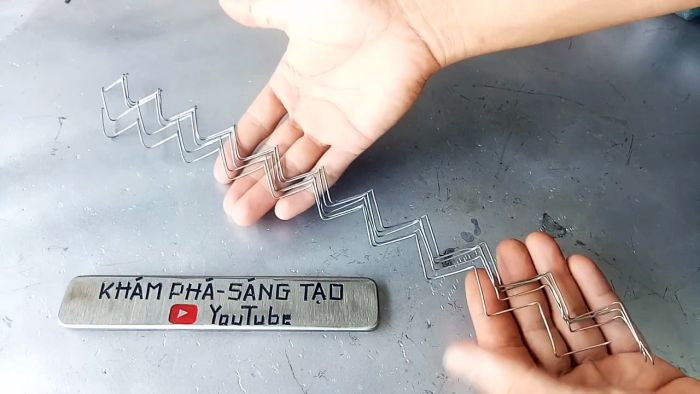

В результате на выходе первоначально прямая проволока приобретает зигзагообразную форму с углами сгиба примерно 90 градусов.

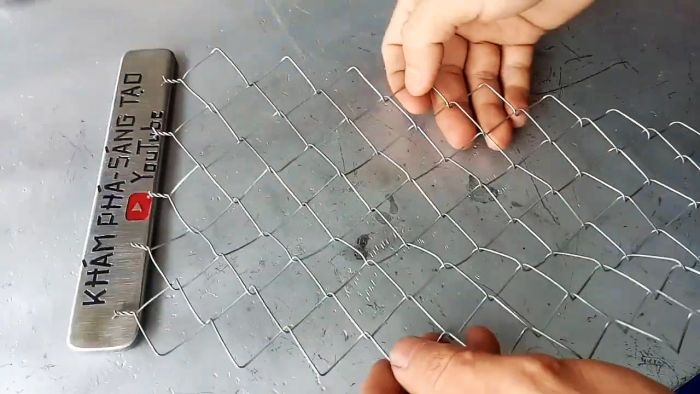

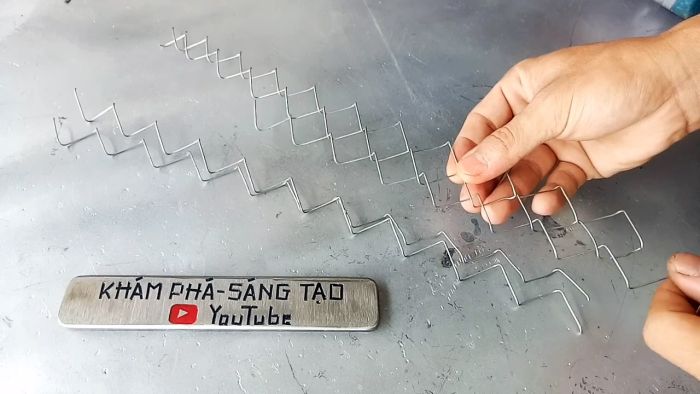

Сделав заготовки нужной длины, соединяем их между собой, вращая одну заготовку вокруг другой, вводя в зацепление каждый зигзаг.
Скручиваем концы соседних проволок и откусываем концы, чтобы не пораниться при монтаже сетки-рабицы.
