При заточке сверл главное – точность выставления требуемого угла и регулировка подачи. Без опыта заточить сверло вручную невозможно. Но, сделав из доступных и недорогих материалов специальное приспособление, с заточкой сверл справится любой взрослый человек.
Понадобится
Материалы:
- стальные полосы разной толщины;
- стальной уголок;
- болт с пластиковой ручкой;
- болты с круглой и шестигранной головкой;
- круглые гайки с накаткой;
- шпилька;
- полукольцо из круглой трубы;
- цилиндрический шарнир;
- Г-образный шестигранник и др.
Инструменты: разметочные средства, сверлильный станок, дрель, сварка, гриндер, наждачный станок и пр.
Процесс изготовления приспособления для заточки сверл

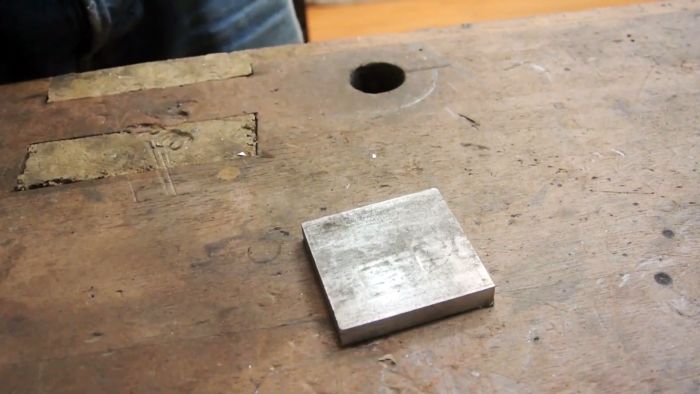

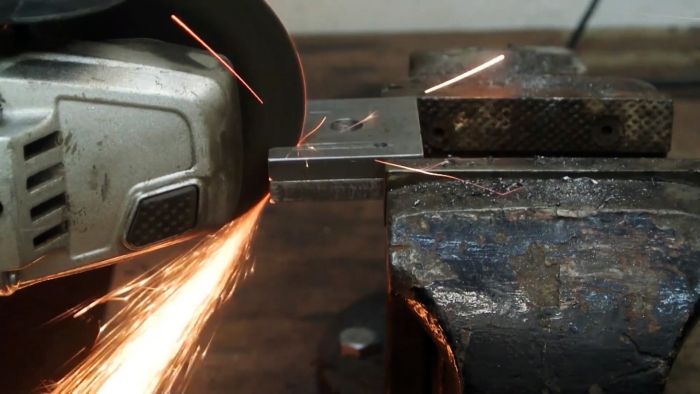

Из полосы вырезаем два одинаковых квадрата.

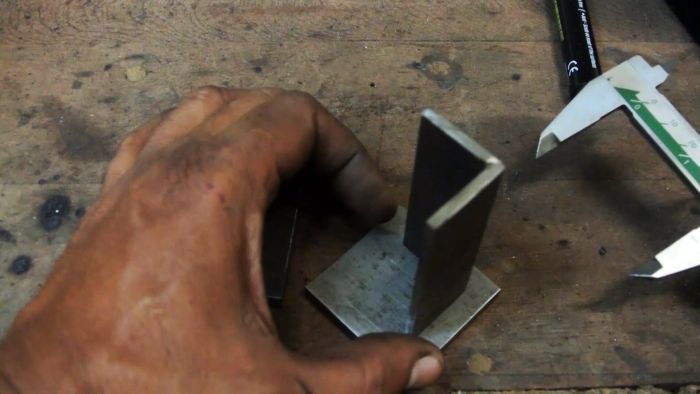

На один ставим вертикально равнополочный уголок так, чтобы его вершина лежала на диагонали квадрата.
Измеряем расстояние от конца полки уголка до дальней стороны квадрата – 38 мм. Откладываем этот размер от двух смежных сторон квадрата и чертим линии, параллельные сторонам.
К линиям, отступив от ближайшей стороны квадрата 8 мм, проводим перпендикуляры. Чертим диагональ квадрата, проходящая вблизи точек пересечения проведенных линий.
На линиях, отстоящих от сторон квадрата 8 мм, на расстоянии от соответствующей стороны 35,6 мм намечаем точки, как и в центре квадрата.

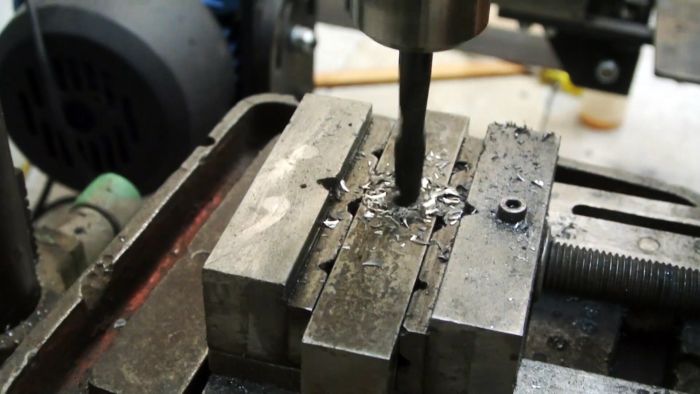

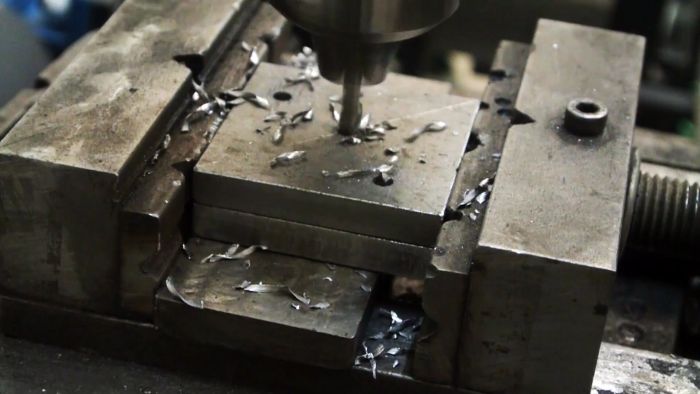

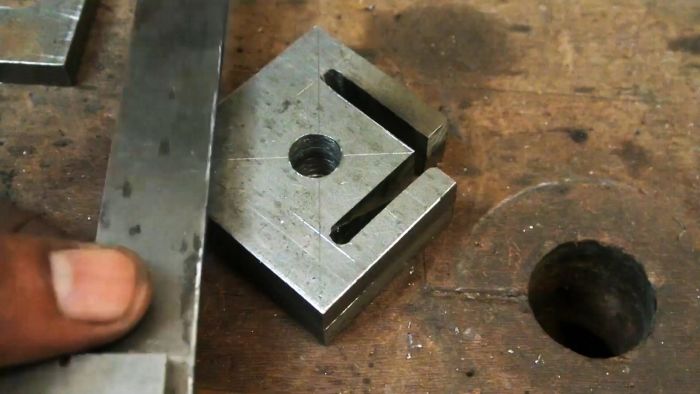

Склеиваем квадраты и по разметке сверлим три отверстия, причем отверстие в центре самое большое.

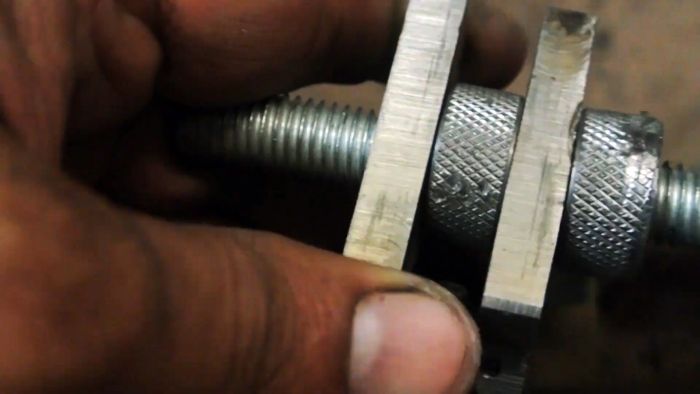

Выполняем к боковому отверстию прорезь от дальней стороны квадрата шириной, равной диаметру отверстия. Поперечно первой прорези делаем другую ко второму отверстию.

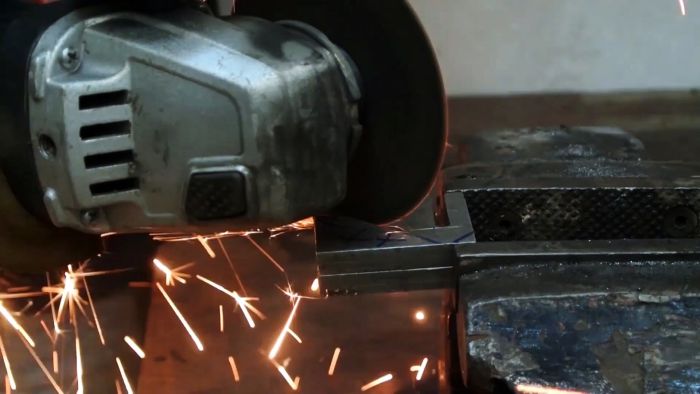

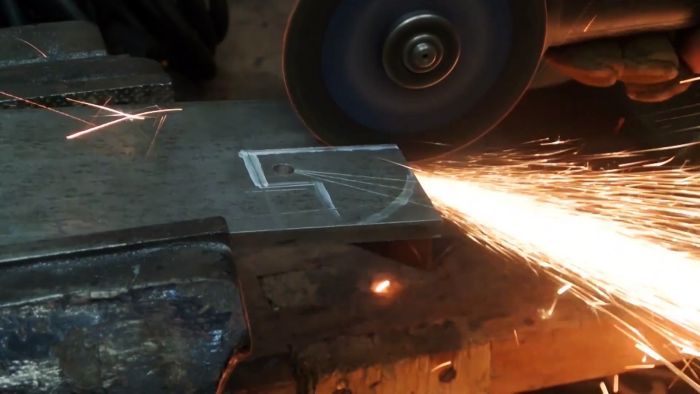

Проводим линию, параллельную диагонали, не задевающей отверстие в центре, и образующая со сторонами квадрата равнобедренный треугольник. Отрезаем часть квадратов по линии и два оставшихся угла.

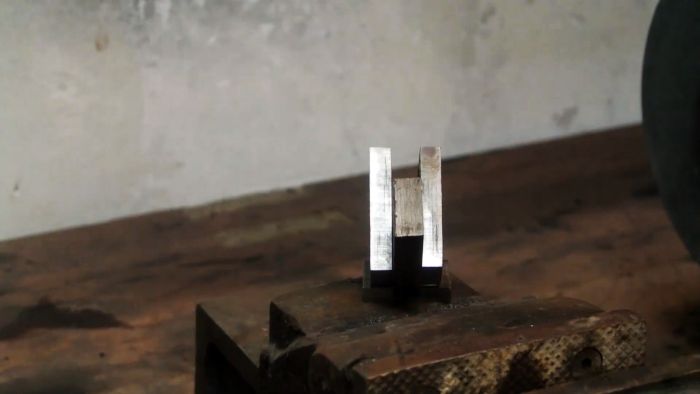

Ставим параллельно на квадратную пластину с резьбовым отверстием в центре две детали из квадрата вдоль противоположных сторон и привариваем.

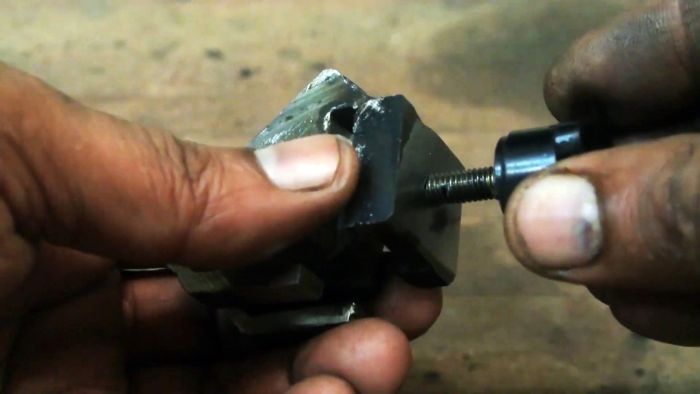

Снаружи в отверстие квадрата вкручиваем болт с пластиковой ручкой.

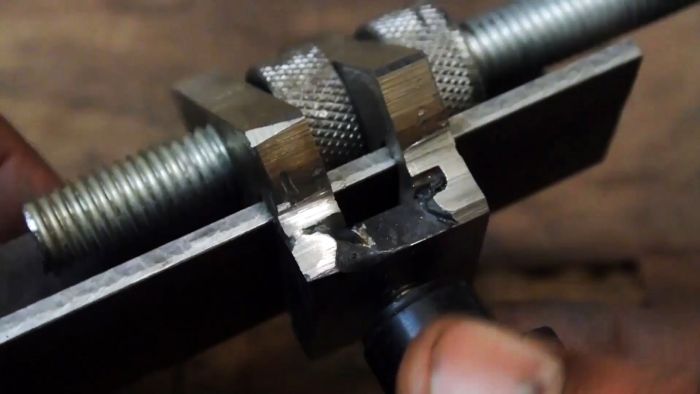

Между деталями из квадрата помещаем круглую гайку с накаткой и вкручиваем шпильку. Снаружи на шпильку наворачиваем такую же гайку.
Вешаем этот узел прорезями на полку уголка так, чтобы он расположился внутри него.

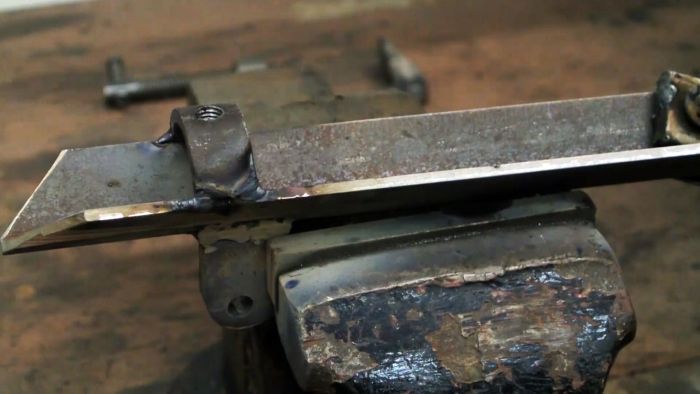

Со скошенной под углом стороны уголка привариваем к полкам стальное полукольцо с резьбой в центре, к косому срезу полки – пластину с двумя отверстиями и под полукольцом к линии схождения полок – стальное ушко с отверстием.
К концу шпильки поперечно привариваем квадрат из толстой полосы для скольжения по уголку при вращении шпильки.

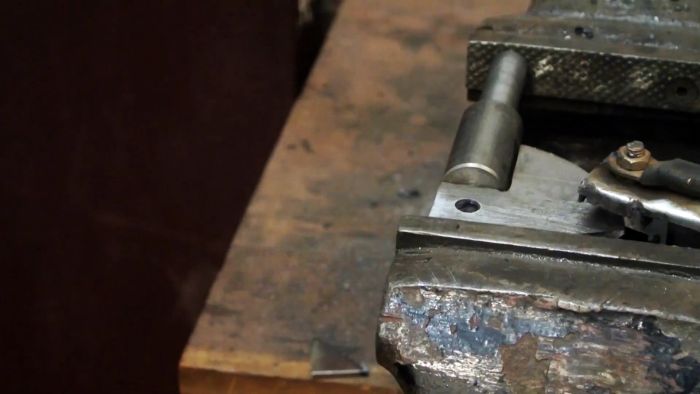

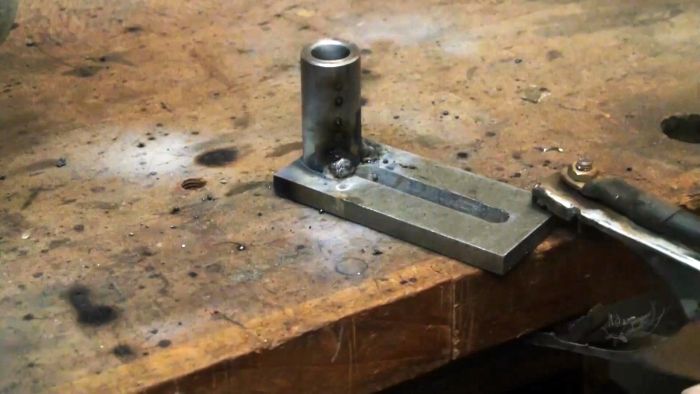

В другом квадрате делаем вырез, над ним сверлим отверстие и скругляем по дуге окружности угол. В вырез симметрично и продольно ставим основание шарнира и привариваем.

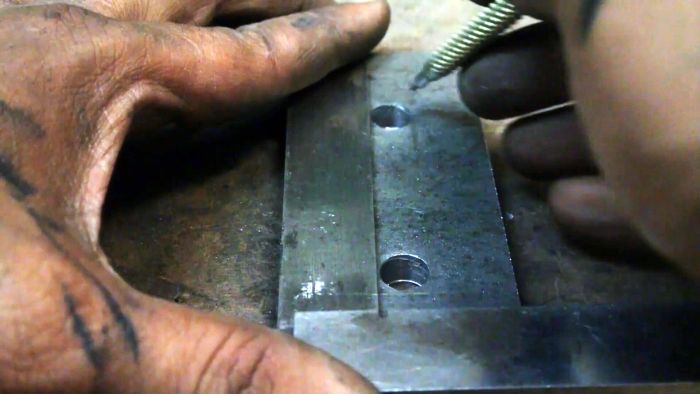

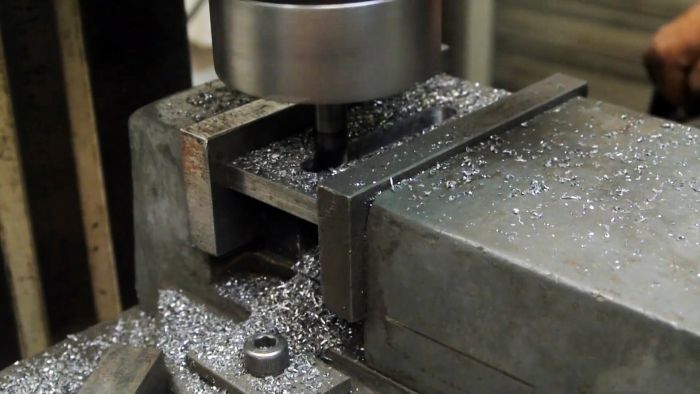

В прямоугольнике из полосы по оси ближе к краям сверлим два отверстия. Фрезеруем металл между ними. За прорезью привариваем вертикально вторую часть шарнира.
Окрашиваем детали.

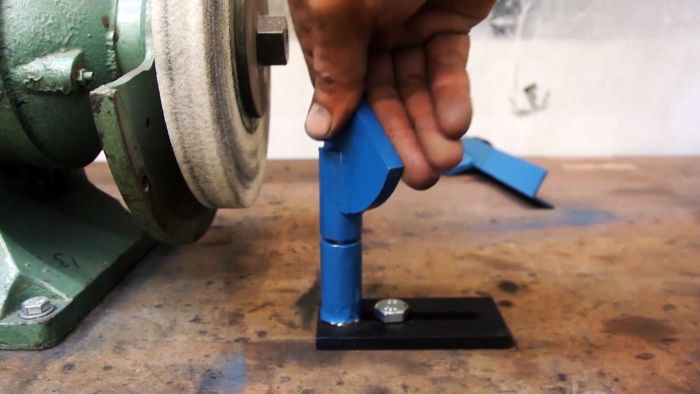

Прямоугольную пластину с основанием шарнира обычным болтом крепим к отверстию в верстаке на расчетном расстоянии от наждачного круга.

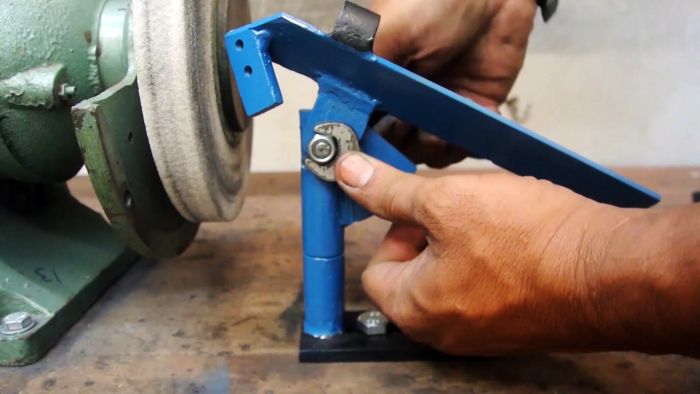

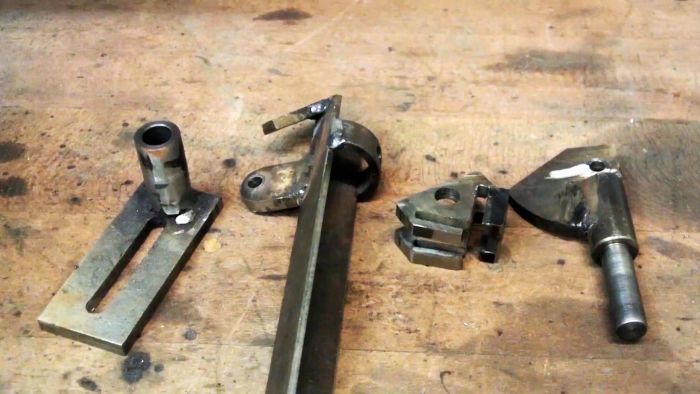

В основание шарнира вставляем подвижную часть с «флажком» в виде усеченного сектора и отверстием над осью вращения шарнира.

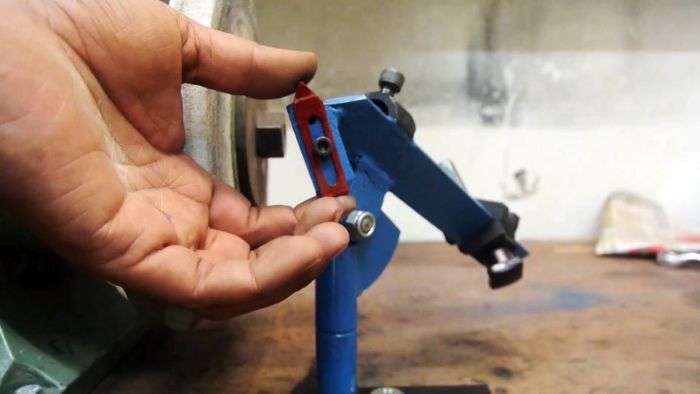

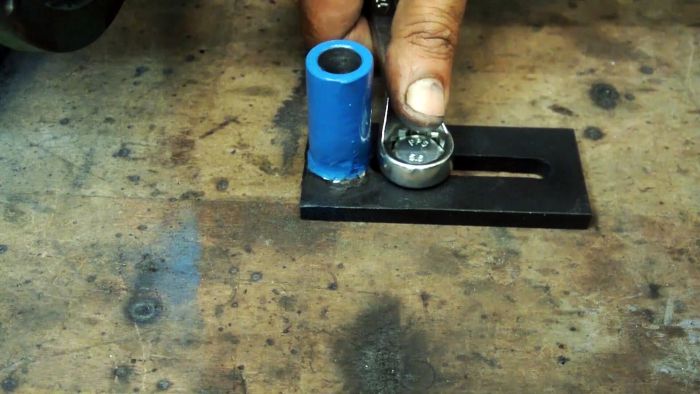

Крепим болтом и гайкой за ушко к флажку уголок с полукольцом. К отверстию в пластине крепим болтом с круглой головкой продолговатую пластину-стрелку с продольной прорезью для упора в сверло при заточке.

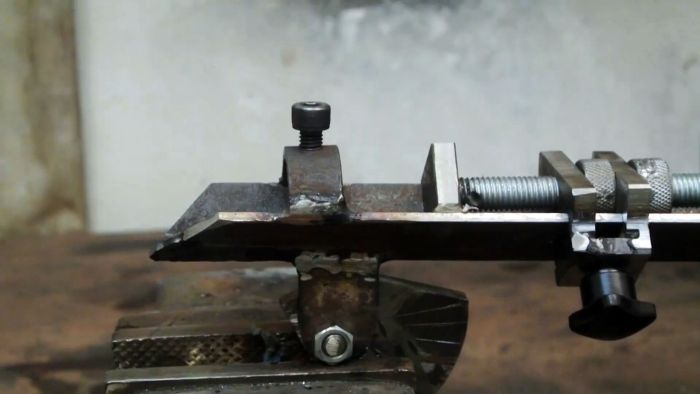

В полукольцо сверху вкручиваем болт с круглой головкой. На полке уголка размещаем узел со шпилькой и круглыми гайками с накаткой. Г-образный шестигранник коротким концом вклеиваем в головку болта, вкрученного в полукольцо.

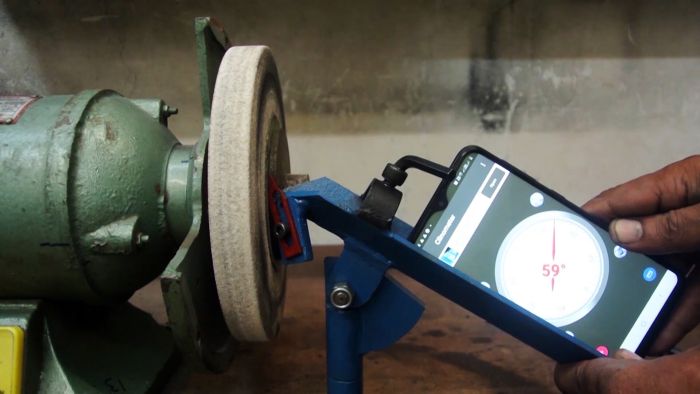

Ориентируем направляющий уголок под 60 градусов к плоскости наждака и прочно закрепляем его.
Укладываем сверло в уголок, узел со шпилькой стопорим на полке болтом с пластиковой ручкой. Круглыми гайками выставляем вылет сверла и затягиваем их. Сверло крепим в уголке болтом, вращая Г-образный шестигранник.

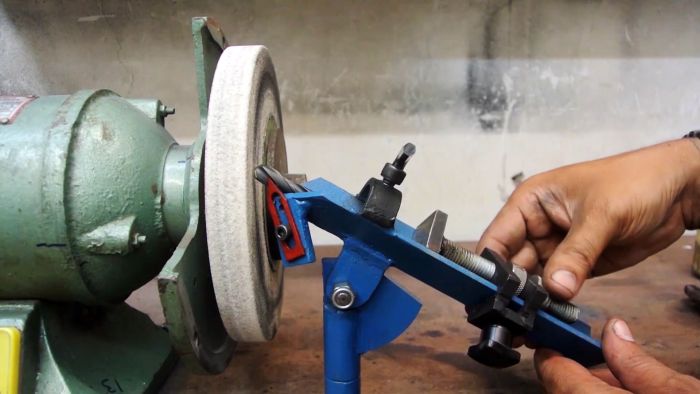

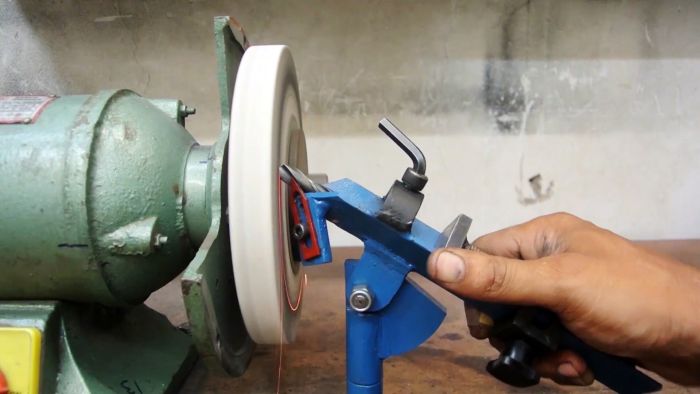

Включаем наждак и затачиваем сверло, поворачивая приспособление относительно наждака.

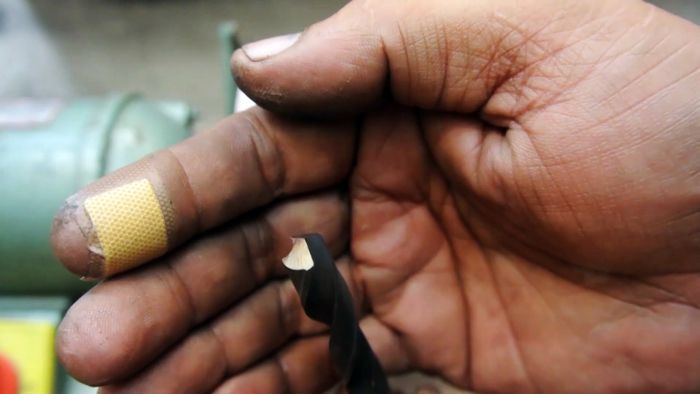

После заточки оно легко сверлит прут 25×25 мм.
