Придумал совершенно необычное и полезное применение стандартной пластиковой канистре емкостью 5 литров. Ниже подробно расскажу, как из нее сделать удобный электрический удлинитель.
Что нам потребуется

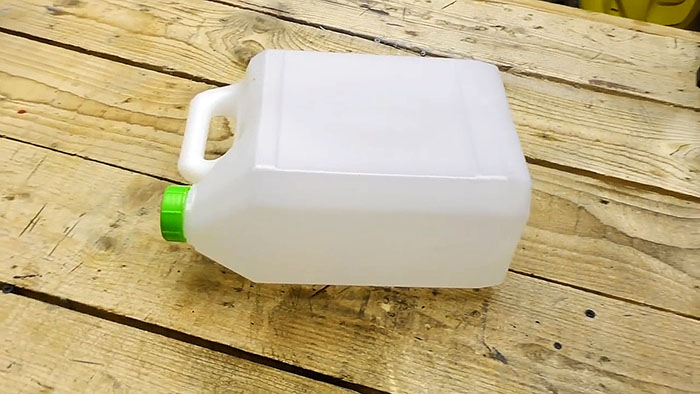

- Пустая канистра (из-под тосола, дистиллированной воды и т. п.);
- Кусок текстолита;
- Канализационная пластиковая труба с соединительным раструбом (диаметром 50 мм);
- Болт (М 6) длиной 5 см, две гайки (одна самозажимная), кусок деревянной трубки (или пластиковой);
- Штепсель и выносная розетка в прорезиненном корпусе;
- Круглый провод сечением 2,5 мм и длиной 10-15 м;
- Суперклей;
- Дрель (шуруповерт), набор сверл и коронок по дереву;
- Электрический лобзик;
- Ножовка по металлу;
- Нож.
Подготовительные работы
Первым делом необходимо высверлить отверстие в крышке канистры. Диаметр подбираем таким образом, чтобы он соответствовал толщине провода (в нашем случае это 8 мм).

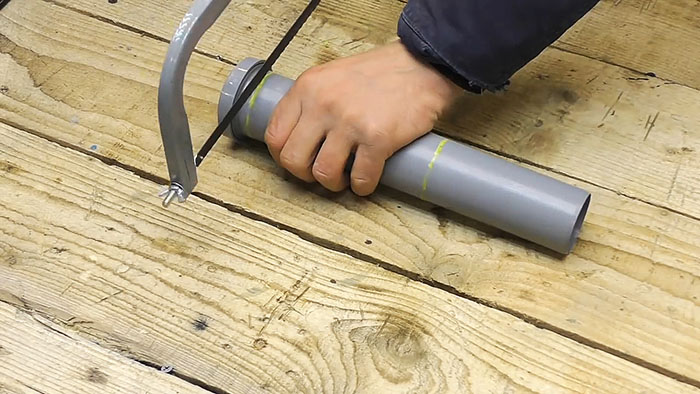

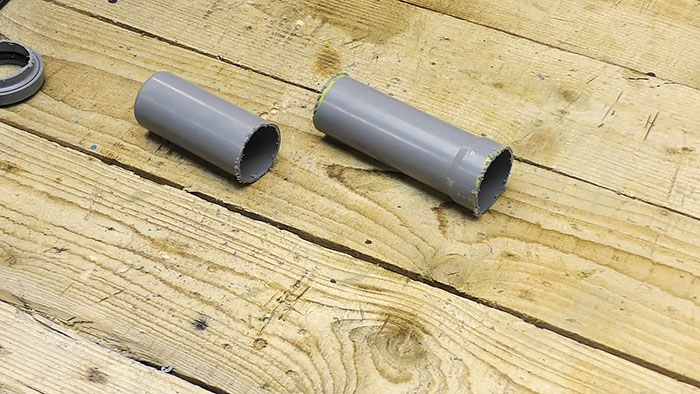

Ось катушки: делаем разметку, отступив с толстого края трубы не более 1 см от резинового уплотнителя. Далее отмеряем отрезок, длина которого на 5-10 мм больше толщины канистры и ножовкой по металлу отрезаем нужный фрагмент. Обрабатываем края реза наждачной бумагой.

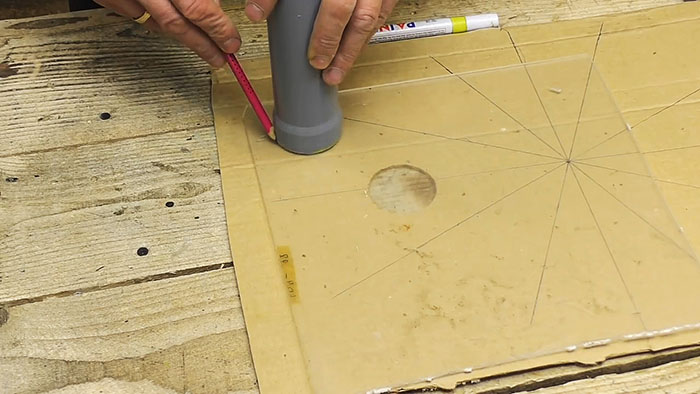

Рукоятка-ограничитель: на листе текстолита отмечаем наружный диаметр толстого края трубы и вокруг него рисуем овальный шаблон, так чтобы между краем и разметкой было около 1 см.

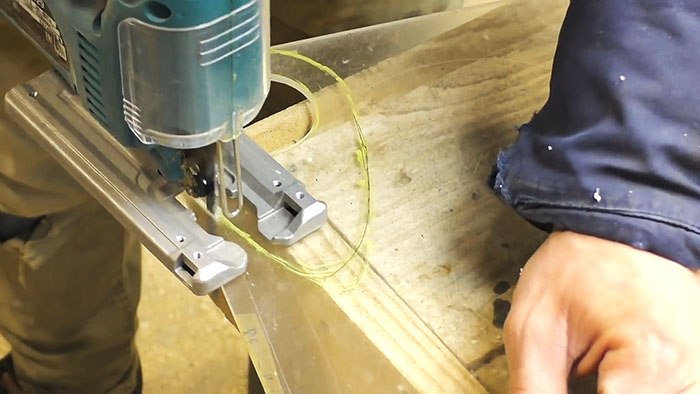

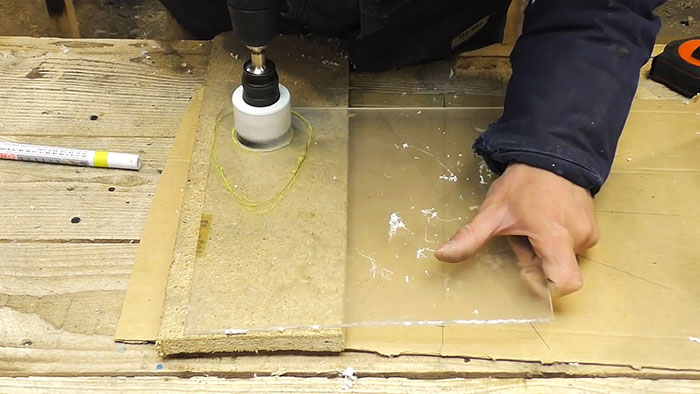

Другая сторона овала должна сужаться, в результате чего вся конструкция будет напоминать указатель или стрелку. Вырезаем сначала при помощи фрезы отверстие, а затем лобзиком всю деталь. Таких заготовок потребуется сделать две штуки.

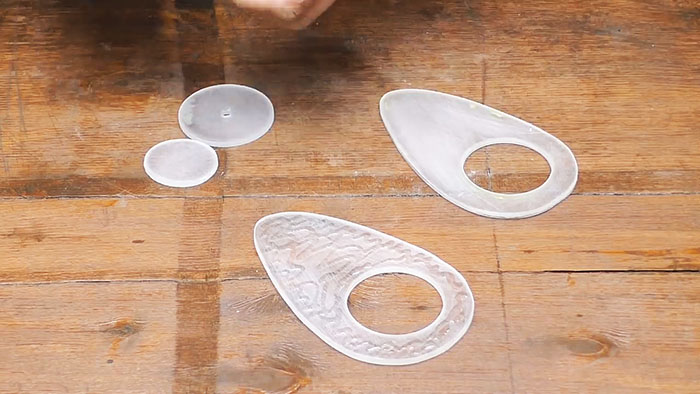

Для заглушки с другого края нам необходимо разметить на листе текстолита внутренний диаметр патрубка и внешний размер широкой части трубы, после чего вырезаем два круга.

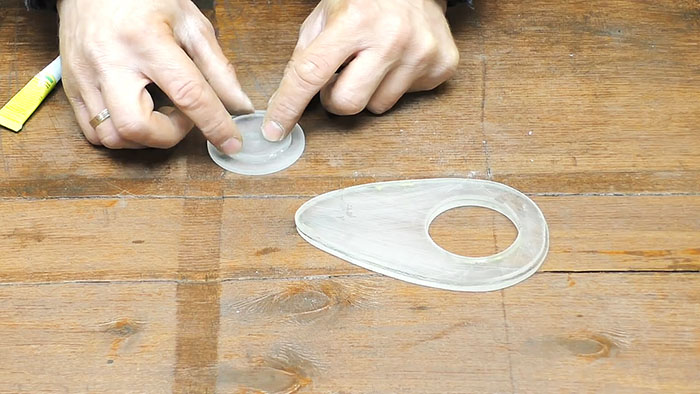

Все это необходимо зачистить наждачной бумагой и при помощи суперклея соединить вместе.
После высыхания детали можно покрасить аэрозольной краской из баллончика.

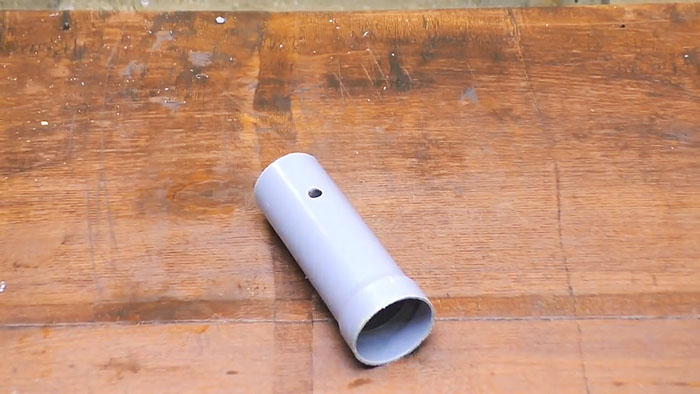

В отрезке трубы следует просверлить отверстие под провод.

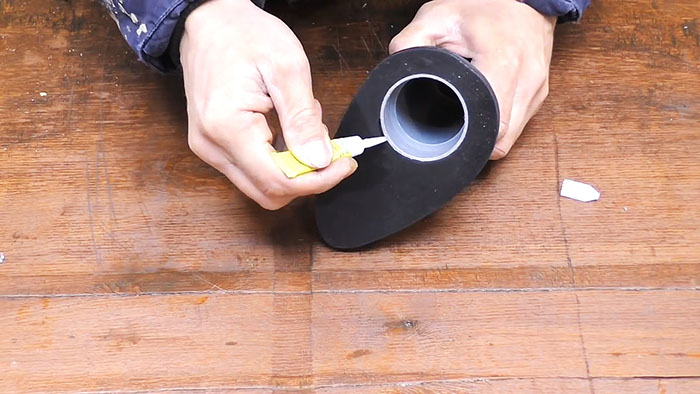

После чего вставить широким концом в сдвоенную рукоятку и обработать края суперклеем с двух сторон.

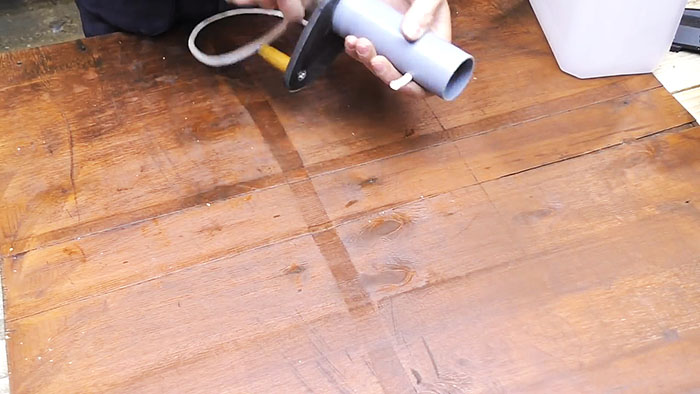

Далее в узкой части детали сверлим отверстие с углублением для плоской шляпки, вставляем его со стороны трубы, закручиваем гайку, фиксируя штырь на пластине, и надеваем полую трубку.
Чтобы она свободно прокручивалась, самозажимную гайку затягиваем не до конца.

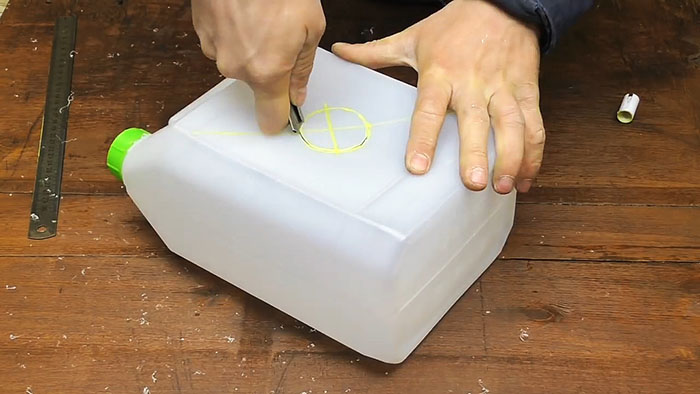

Центровка канистры: при помощи двух диагоналей находим центр канистры на боковых ребрах и размечаем отверстия – с одной стороны диаметр равен утолщенному краю трубы (та, куда уже приклеена рукоятка), а с другой соответствует размеру противоположного конца катушки. Вырезаем, а края отверстий обрабатываем круглым напильником, убирая неровности и задиры.
Сборка
Электрический провод пропускаем со стороны рукоятки в ось импровизированной катушки и выводим через боковое отверстие.
Далее заводим его в канистру через проем под большой край трубы и выводим через крышку.

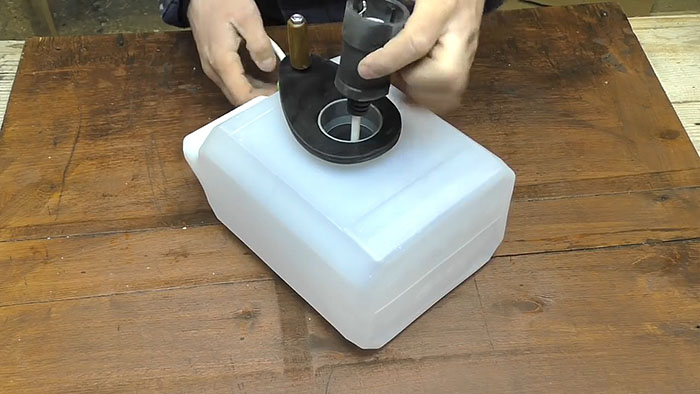

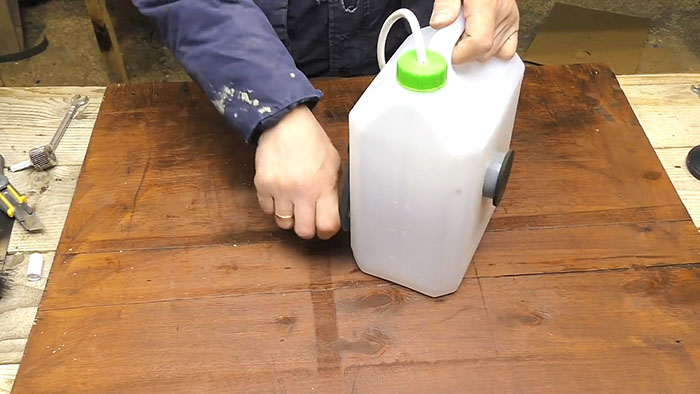

Вставляем катушку, смазываем суперклеем круглый боковой ограничитель и приклеиваем к трубе.
Протягиваем провод таким образом, чтобы прорезиненная розетка плотно вошла в трубу.

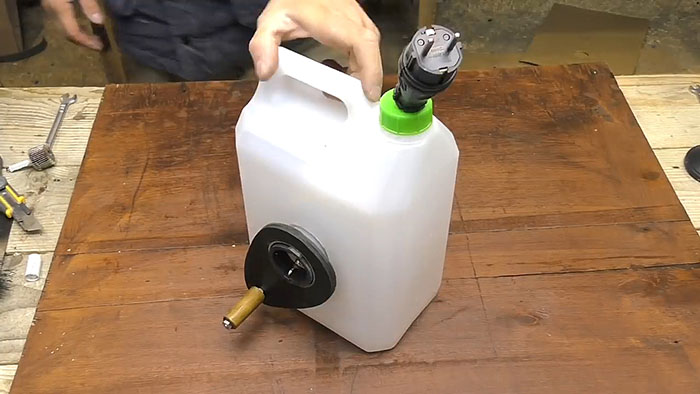

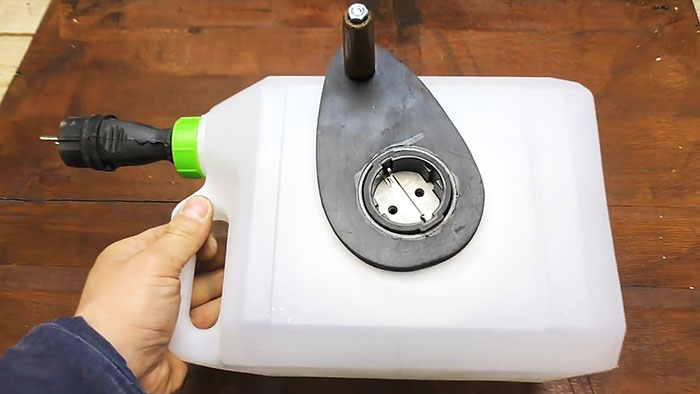

На другой конец надеваем штепсельную вилку и сматываем удлинитель при помощи ручки. Длина провода может быть 10, 15 и даже 25 метров – все зависит от выбранного сечения.
При проведении работ не забывайте соблюдать правила пользования электроинструментом и аккуратность в обращении с острым ножом. Работа совершенно не сложная, но в результате из ненужной канистры получился оригинальный и очень удобный удлинитель, который будет надежно служить.
